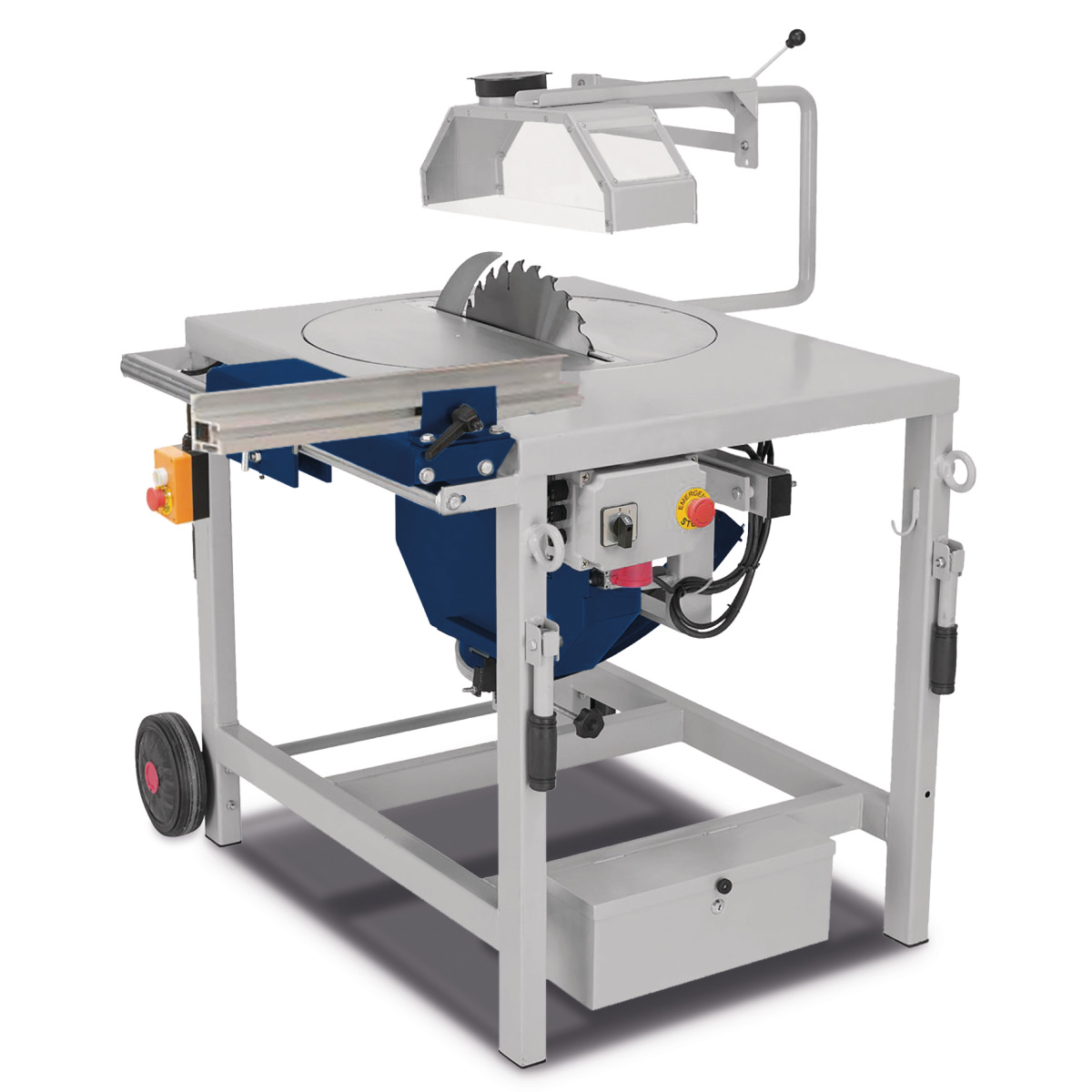

Beschreibung
- Sägeblatt kann bis 45° geschwenkt und um bis zu 90° gedreht werden
- Neigung des Sägeaggregats über Handhebel und Skala
- Führung des Sägeaggregats für Kappschnitte von unten nach oben über einen Hebel
- Geeignet zum Erstellen von Kehl- und Gratsparren sowie Trauf- und Keilbohlen
- Parallelanschlag mit Skala
- Sägeblattschutzhaube und Arbeitsaggregat mit Absauganschluss 100 mm
- Werkzeugbox am Maschinengestell für sauberes Verstauen des Werkzeuges
- Fahrwerk und Handhebel erleichtern den Transport
- Auslegerset als Zubehör erhältlich, um Arbeiten mit langen Werkstücken erheblich zu erleichtern
- Hartmetall-Sägeblatt 400 x 4,0 x 30 mm, Z 28
- Sägeblattschutz mit Absaugung
- Fahrgestell
- Werkzeugkasten
- Schiebestock
- Bedienwerkzeug
Merkmale
| Absaugstutzen Durchmesser | 100 mm |
|---|---|
| Absaugstutzendurchmesser Sägeblattschutz | 100 mm |
| Anschlussspannung | 400 V |
| Aufnahmeleistung | 2,8 kW |
| Breite/Tiefe (Produkt) ca. | 1100 mm |
| Drehzahl (Haupt-)Sägeblatt | 2800 min-1 |
| Drehzahl Sägeblatt | 2800 min¯¹ |
| Durchmesser (Haupt-)Sägeblatt | 400 mm |
| Durchmesser Absaugstutzen oben | 100 mm |
| Durchmesser Absaugstutzen unten | 100 mm |
| Durchmesser Sägeblatt | 400 mm |
| Formatschiebeschlittenbreite | 140 mm |
| Formatschiebeschlittenlänge | 560 mm |
| Gesamt Stromaufnahme | 5,5 A |
| Gewicht (Netto) ca. | 131 kg |
| Höhe (Produkt) ca. | 1180 mm |
| Länge (Produkt) ca. | 1350 mm |
| Leistung Antriebsmotor | 2,2 kW |
| Maschinenkörper Breite/Tiefe | 970 mm |
| Maschinenkörper Länge | 910 mm |
| Max. Ablängbreite links vom Sägeblatt | 410 mm |
| Max. Schnitthöhe 45° | 90 mm |
| Max. Schnitthöhe 90° | 120 mm |
| Motor Drehzahl | 2800 min¯¹ |
| Nennbetriebsart Antriebsmotor | S1 |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Sägeblattneigung | 90 - 45 Grad |
| Schalldruckpegel | 80.7 dB(A) |
| Schallleistungspegel | 96,7 dB(A) |
| Schiebetischbreite | 40 mm |
| Schiebetischhöhe | 140 mm |
| Schiebetischlänge | 560 mm |
| Schnittbreite mit Parallelanschlag | 640 mm |
| Schutzart Antriebsmotor | IP44 |
| Stromart | AC |
| Tischbreite | 715 m |
| Tischhöhe | 845 mm |
| Tischlänge | 945 mm |
| Transportbreite | 1100 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
