Beschreibung
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.

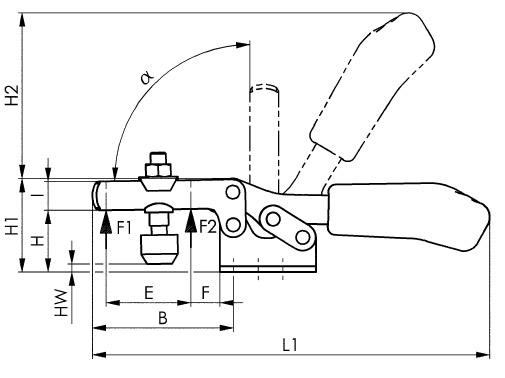

Merkmale
| A | 8 mm |
|---|---|
| alpha | 90 ° |
| Andrückschraube | M8 x 45 |
| B | 73 mm |
| C | 24,7 mm |
| D | 6,5 mm |
| D1 | 5,1 mm |
| E | 38 mm |
| F | 14 mm |
| F1 | 1,8 kN |
| F2 | 2,5 kN |
| Gesamtlänge | 221 mm |
| Größe | 3 |
| h | 32 mm |
| h1 | 48,5 mm |
| H2 | 86 mm |
| Herstellerartikelnummer | 93039 |
| Herstellername | Andreas Maier GmbH & Co. KG |
| HW max. | 9 mm |
| HW min. | -2 mm |
| i | 15 mm |
| K | 7 mm |
| L | 13 mm |
| L1 | 206 mm |
| M | 22–31,8 mm |
| M1 | 31,6 mm |
| Marke | AMF |
| Markenname | AMF |
| N | 45,5 mm |
| P | 50 mm |
| Spannhöhe | 48 mm |
| Spannkraft F1 | 1,8 kN |
| Spannkraft F2 | 2,5 kN |
Hersteller
ANDREAS MAIER GmbH & Co. KG (AMF)
Waiblinger Str. 116
70734 Fellbach
Phone: +49 711 5766-0
Fax: +49 711 575725
E-mail: amf@amf.de
