Beschreibung
- Konzipiert für den industriellen Einsatz
- Äußerst stabiler und robuster Aufbau
- Sägebandantrieb über wartungsarmes, ölgeschmiertes Schneckengetriebe
- Mit SIEMENS-Simatic-Steuerung und SIEMENS-Elektrik
- Steuerung des Material- und Sägevorschubs über Kugelumlaufspindeln
- Robuster Drehstrommotor mit Überlastschutz ausgestattet
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- Sägebandführung mit einstellbaren Hartmetallplatten für einen präzischen Schnitt
- Hydraulische Bandspannvorrichtung
- Sägearm von -45 bis +60 Grad schwenkbar
- Beidseitige vollautomatische Gehrungsverstellung

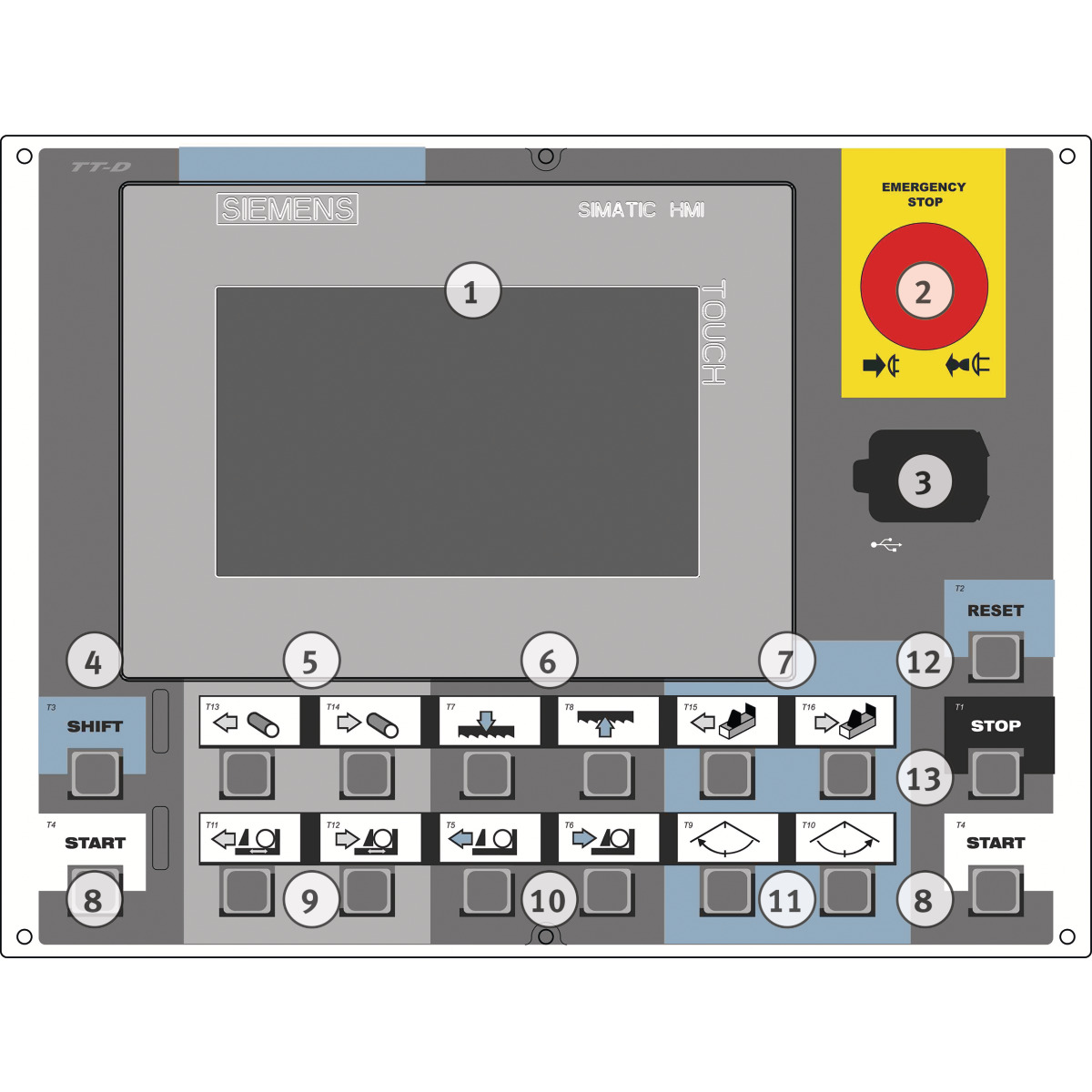

- Schwenkbares Bedienpult

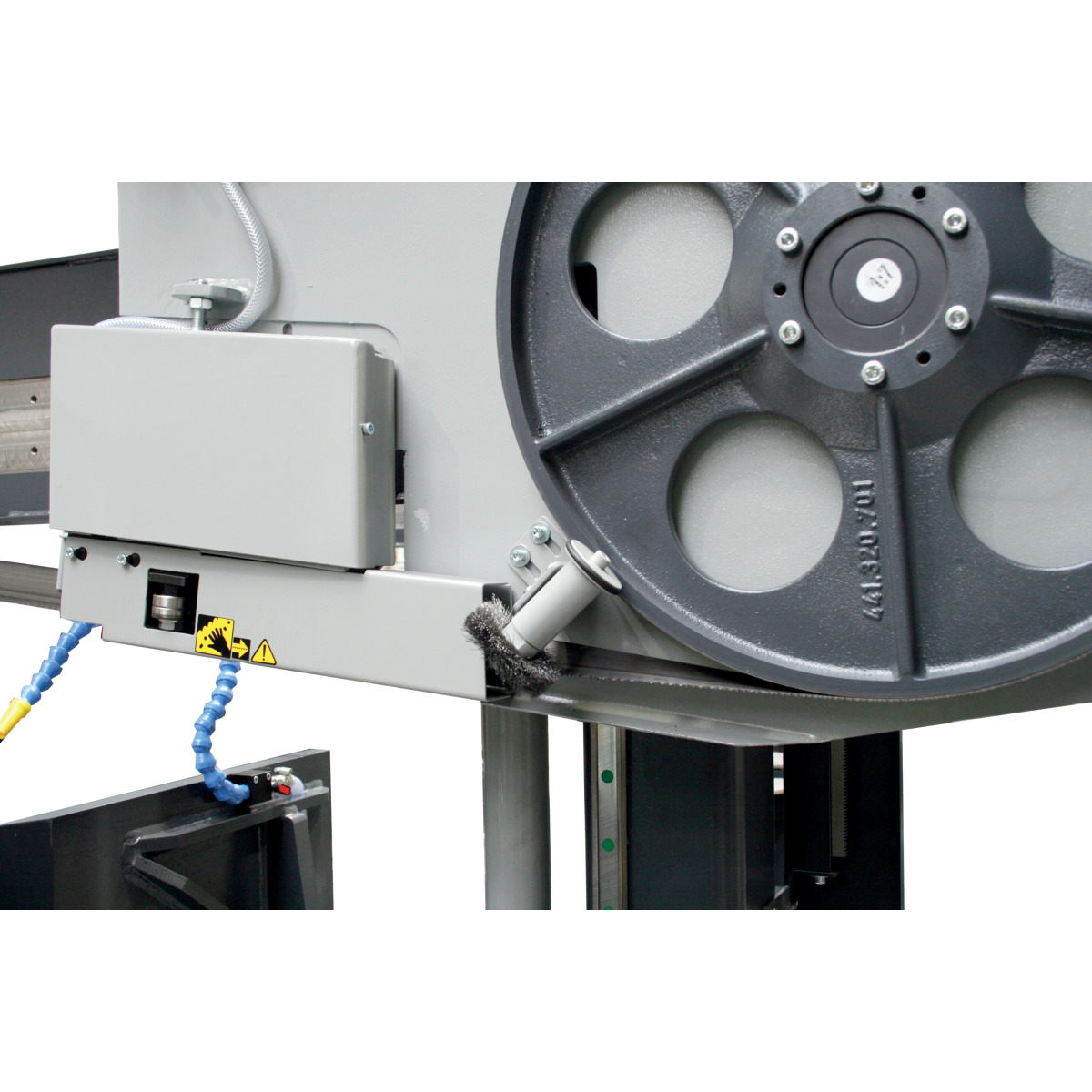

- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- 64-bit Steuerungssystem
- Automatischer Materialvorschub von 970 mm
- Druckminderer Spannstock
- Sägeband
- Kühlmittelpumpe
- Bedienwerkzeug
- Arbeitsplatzbeleuchtung
- Sicherheitslichtschranke
Merkmale
| Abgabeleistung Antriebsmotor P2 | 3 kW |
|---|---|
| Abschnittlänge min. | 1 mm |
| Anschlussspannung | 400 V |
| Aufnahmeleistung | 4,5 kW |
| Aufnahmeleistung Antriebsmotor P1 | 4,5 kW |
| Betriebsart Antriebsmotor | S1 |
| Breite/Tiefe (Produkt) ca. | 2500 mm |
| Breite/Tiefe max. (Produkt) ca. | 3050 mm |
| Gesamt Anschlusswert | 8,5 kW |
| Gesamt Stromaufnahme | 12,3 A |
| Geschwindigkeitsstufen | Schneckengetriebe |
| Gewicht (Netto) ca. | 2150 kg |
| Heben des Sägebügels | 350 mm |
| Höhe (Produkt) ca. | 1870 mm |
| Höhe max. (Produkt) ca. | 2100 mm |
| Länge (Produkt) ca. | 2900 mm |
| Länge max. (Produkt) ca. | 3050 mm |
| Leistung Antriebsmotor | 3,0 kW |
| Materialdurchmesser min. | 30 mm |
| Materialvorschub max. | 9999 mm |
| Materialvorschub max. bei 1 x Vorschub | 1000 mm |
| Materialvorschub min. | 1 mm |
| Materialvorschubgeschwindigkeit | 3,82 m/min |
| Min. Abschnittlänge | 1 mm |
| Min. Restwerkstücklänge | 100 mm |
| Min. Restwerkstücklänge 30° | 310 mm |
| Min. Restwerkstücklänge 45° | 750 mm |
| Min. Restwerkstücklänge Automatik | 310 mm |
| Min. Restwerkstücklänge CNC-Betrieb | 310 mm |
| Mindestlänge Material | 30 mm |
| Minimaler Materialvorschub | 1 mm |
| Motorleistung Hydraulikpumpe | 0,6 kW |
| Motorleistung Kühlmittelpumpe | 0,12 kW |
| Nennbetriebsart Antriebsmotor | S1 |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Sägebandbreite | 34 mm |
| Sägebanddicke | 1,1 mm |
| Sägebandgeschwindigkeit(en) | 20 - 100 m/min |
| Sägebandlänge | 4780 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 350 x 340 |
| Schnittbereich +45° rund (Rohr) | 350 mm |
| Schnittbereich +45° rund (Vollmaterial) | 350 mm |
| Schnittbereich +45° rund Rohr | 350 mm |
| Schnittbereich +45° rund Vollmaterial | 180 mm |
| Schnittbereich +45° Vierkantmaterial liegend | 220 x 340 mm |
| Schnittbereich +45° Vierkantmaterial stehend | 340 x 340 mm |
| Schnittbereich 0° Bündel (Rohr) | 500 x 180 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 500 x 340 mm |
| Schnittbereich 0° rechteck liegend Vertikalschnitt | 500 x 340 mm |
| Schnittbereich 0° rund (Rohr) | 350 mm |
| Schnittbereich 0° rund (Vollmaterial) | 350 mm |
| Schnittbereich 0° rund Rohr | 350 mm |
| Schnittbereich 0° rund Vollmaterial | 250 mm |
| Schnittbereich 0° Vierkantmaterial liegend Vertikalschnitt | 500 x 340 mm |
| Schnittbereich 0° Vierkantmaterial stehend | 340 x 340 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 380 x 340 mm |
| Schnittbereich -45° rund (Rohr) | 350 mm |
| Schnittbereich -45° rund (Vollmaterial) | 350 mm |
| Schnittbereich -45° rund Rohr | 350 mm |
| Schnittbereich -45° rund Vollmaterial | 180 mm |
| Schnittbereich -45° Vierkantmaterial liegend | 385 x 340 mm |
| Schnittbereich -45° Vierkantmaterial stehend | 340 x 340 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 220 x 340 mm |
| Schnittbereich -60° rund (Rohr) | 230 mm |
| Schnittbereich -60° rund (Vollmaterial) | 130 mm |
| Schnittbereich -60° rund Rohr | 230 mm |
| Schnittbereich -60° rund Vollmaterial | 130 mm |
| Schnittbereich -60° Vierkantmaterial liegend | 220 x 340 mm |
| Schnittbereich -60° Vierkantmaterial stehend | 340 x 220 mm |
| Schnittwinkel | 4 Grad |
| Schutzart Antriebsmotor | IP 55 |
| Stromart | ~ |
| Tischhöhe Materialzufuhr | 800 mm |
| Vorschub | Kugelspindel |
| Vorschubgeschwindigkeit | 3,82 m/min |
| Vorschublänge max. | 9999 mm |
| Vorschublänge max. bei 1 x Vorschub | 1000 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
