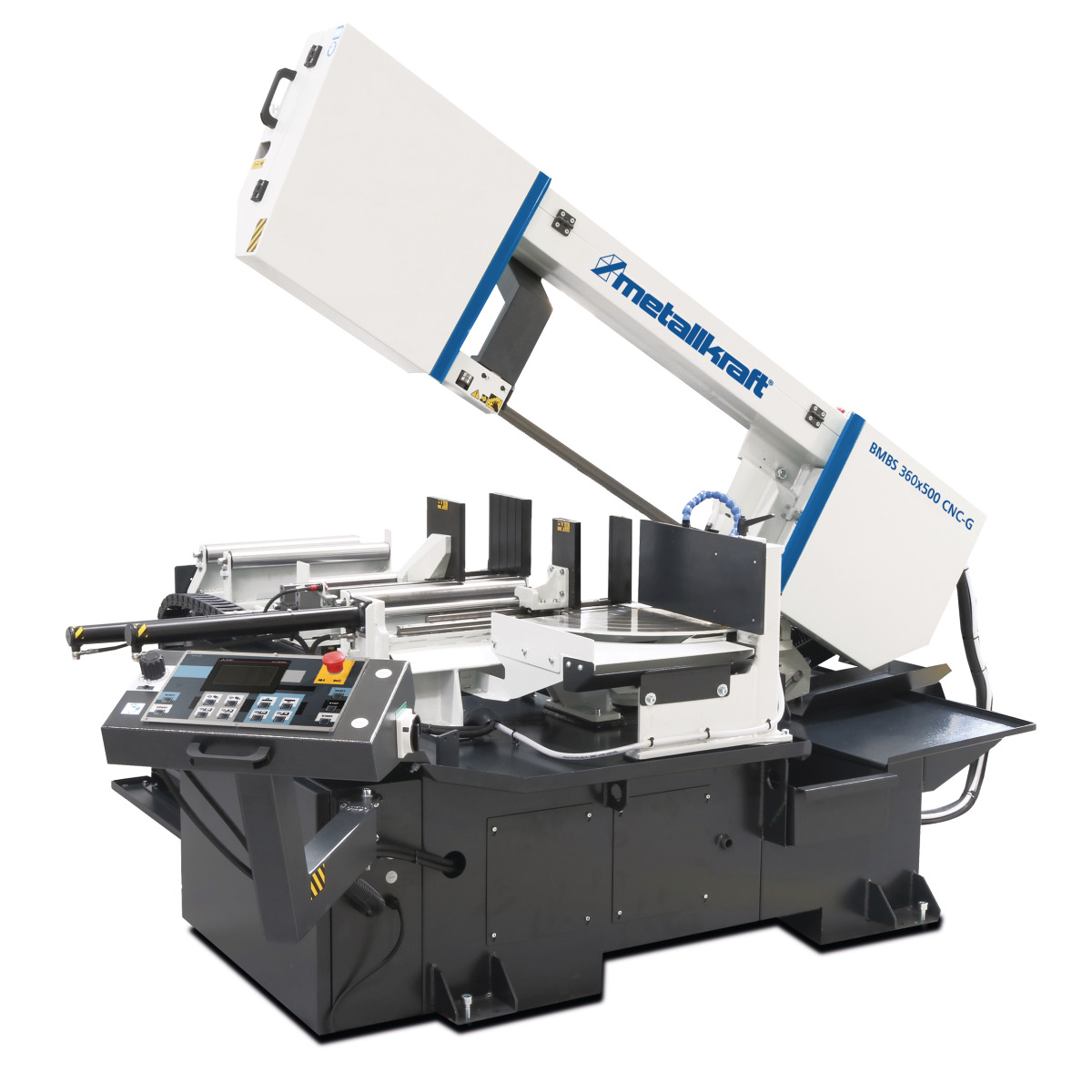

Beschreibung
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Sägebandführung mit einstellbaren HM-Platten für einen präzisen Schnitt
- Hydraulisch gesteuertes System für beide Schraubstöcke und die Auf- und Abwärtsbewegung des Sägearms
- Präziser Materialvorschub über Kugelumlaufspindel
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- BRP - Sägebandüberwachung
- Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Digitale Winkelanzeige

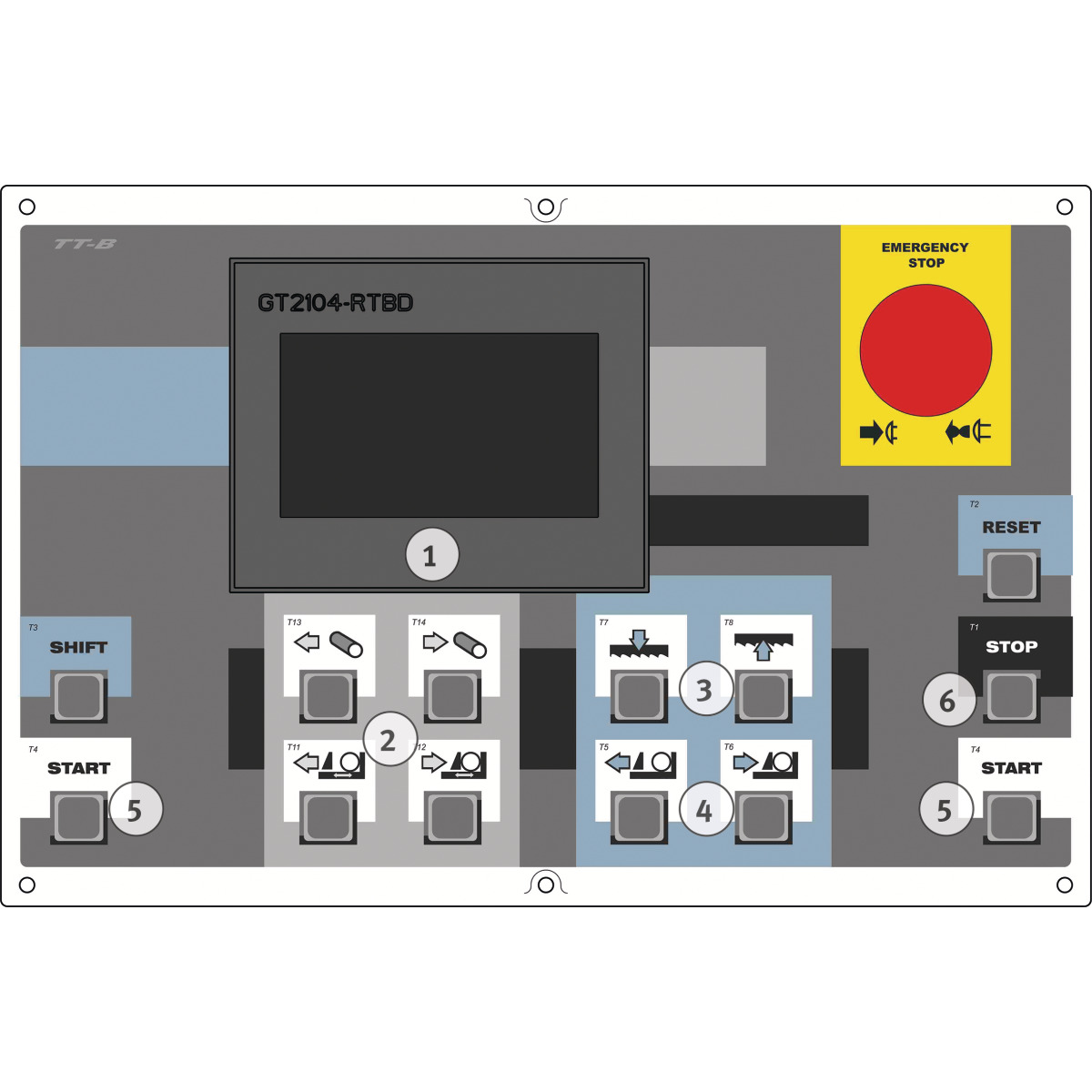

- Schwenkbares Bedienpult
- Mechanische Bandspannvorrichtung
- Automatische Bandführungseinstellung
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Sägeband
- Arbeitsplatzbeleuchtung
- Bedienwerkzeug
Merkmale
| Abgabeleistung | 7,7 kW |
|---|---|
| Abschnittlänge min. | 3 mm |
| Anschlussspannung | 400 V |
| Aufnahmeleistung | 7,7 kW |
| Breite/Tiefe (Produkt) ca. | 2600 mm |
| Gesamt Stromaufnahme | 10,3 A |
| Gewicht (Netto) ca. | 1500 kg |
| Gewicht ca. | 1000 / 9999 mm |
| Höhe (Produkt) ca. | 2340 mm |
| Länge (Produkt) ca. | 2940 mm |
| Leistung Antriebsmotor | 3,0 kW |
| Materialdurchmesser min. | 50 mm |
| Materialvorschub max. | 1000 / 9999 mm |
| Materialvorschub min. | 3 mm |
| Materialvorschubgeschwindigkeit | 1,5 / 3 m/min |
| Min. Abschnittlänge | 3 mm |
| Min. Restwerkstücklänge | 140 mm |
| Min. Restwerkstücklänge Automatik | 140 mm |
| Min. Restwerkstücklänge Halbautomatik | 30 mm |
| Mindestlänge Material | 50 mm |
| Minimaler Materialvorschub | 3 mm |
| Motor Effizienzklasse | IE2 |
| Motorleistung | 3,0 kW, 400 V / 3 Ph / AC / 50 Hz |
| Motorleistung Hydraulikpumpe | 0,85 kW |
| Motorleistung Kühlmittelpumpe | 0,09 kW |
| Nennbetriebsart Antriebsmotor | S1 |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 4780 x 34 x 1,1 mm |
| Sägebandbreite | 34 mm |
| Sägebanddicke | 1,1 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20 ? 100 m/min |
| Sägebandlänge | 4780 mm |
| Schallleistungspegel DIN EN ISO 3744 | 65 dB (A) |
| Schallleistungspegel DIN EN ISO 3746 | 67 dB (A) |
| Schnittbereich +45° - Rundrohrmaterial | 180 mm |
| Schnittbereich +45° - Rechteck liegend | 340 x 400 mm |
| Schnittbereich +45° Rundrohr-Vollmaterial | 440 x 220 mm |
| Schnittbereich +60° - Rundrohrmaterial | 130 mm |
| Schnittbereich +60° - Rechteck liegend | 270 x 340 mm |
| Schnittbereich +60° Rundrohr-Vollmaterial | 310 x 220 mm |
| Schnittbereich 0° - Rechteck liegend | 340 x 500 mm |
| Schnittbereich 0° - Rechteck stehend | 360 mm |
| Schnittbereich 0° - Rundrohrmaterial | 250 mm |
| Schnittbereich 0° Bündel (Rohr) | 500 x 220 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 500 x 360 mm |
| Schnittbereich 0° rund (Rohr) | 360 mm |
| Schnittbereich 0° rund (Vollmaterial) | 360 mm |
| Schnittbereich 0° Rundrohr-Vollmaterial | 500 x 340 mm |
| Schnittbereich -45° - Rechteck stehend | 300 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 440 x 240 mm |
| Schnittbereich -45° rund (Rohr) | 360 mm |
| Schnittbereich -45° rund (Vollmaterial) | 360 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 290 x 280 mm |
| Schnittbereich -60° rund (Rohr) | 300 mm |
| Schnittbereich -60° rund (Vollmaterial) | 300 mm |
| Schnittbereich Bündel - Rechteck liegend | 500 x 220 mm |
| Schnittbereich Bündel - Rechteck stehend | 1,5 / 3 m/min |
| Schnittbereiche | 360 mm |
| Schnittwinkel | 1500 kg |
| Schutzart Antriebsmotor | IP55 |
| Schutzklasse | 1 |
| Stellfläche (LxBxH) | 2940 x 2600 x 2340 mm |
| Vorschub | 30 mm |
| Wirkungsgrad | 90 % |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
