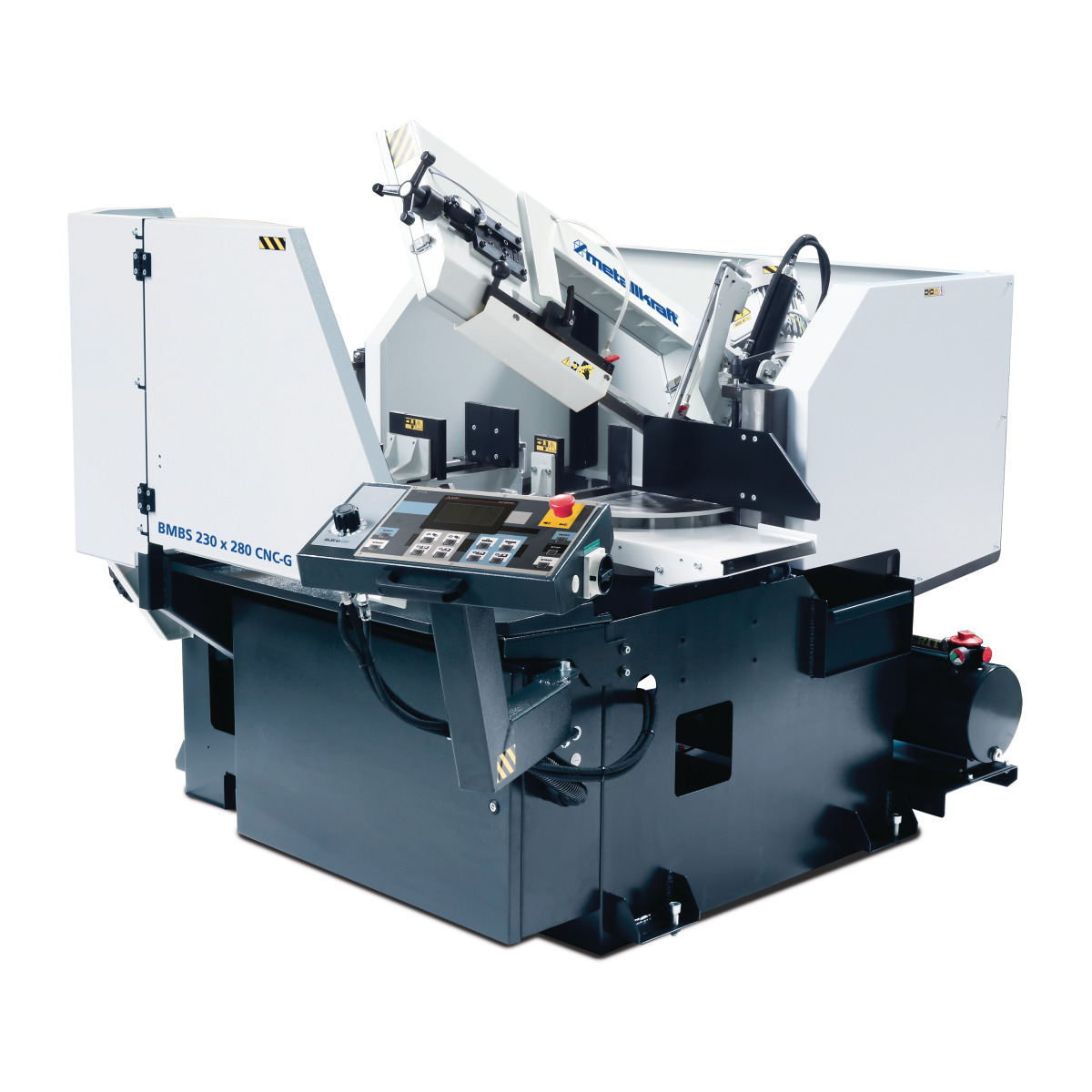

Vollautomatische Schwenkrahmen-Metallbandsäge Metallkraft BMBS 230 x 280 CNC-G

Art.-Nr.	06413690053
EAN / GTIN	4036351260677
MPN	3690053

16.301,81 €

inkl. MwSt. zzgl. 235,00 € zusätzlicher Versandgebühr, zzgl. Versandkosten

Lieferzeit: 7 Werktage

Weitersagen

Beschreibung

Für Gehrungsschnitte von 0° bis +60° rechts

Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
Hydraulisch gesteuertes System für beide Spannstöcke und die Auf- und Abwärtsbewegung des Sägearms
Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
BRP - Sägebandüberwachung
Die Backen der beiden Spannstöcke sind serienmäßig mit Langhub-Hydraulikzylindern ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
Mit schwenkendem Schnittspalt bei Gehrungsverstellung - schneidet so nicht in den Sägetisch
Materialvorschub erfolgt über Hydraulikzylinder
Kühlsystem direkt an den Sägebandführungen
Gelagerter Drehteller
Schnittantastfunktion mit integriertem Taster
Mit digitaler Winkelanzeige

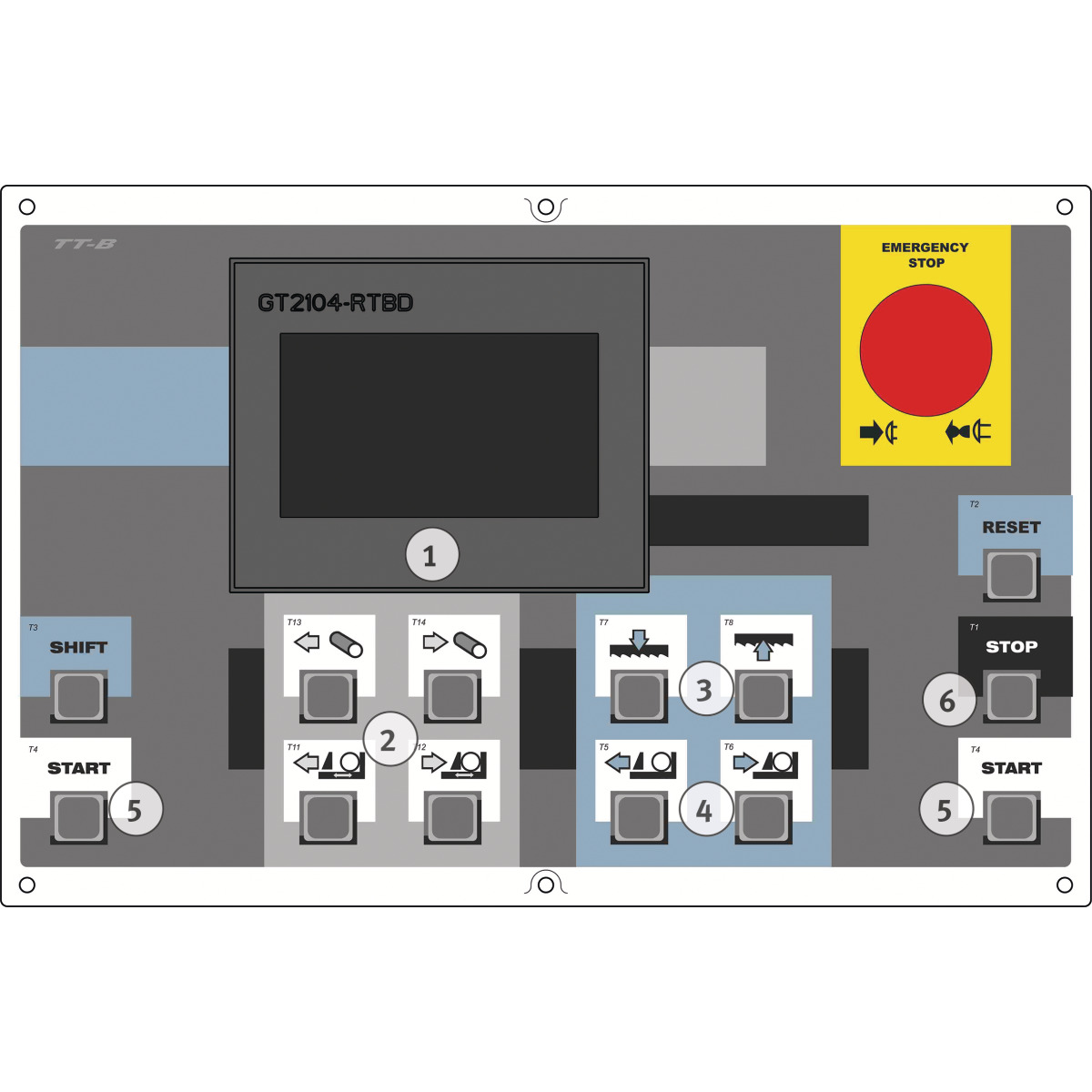

Mit schwenkbarem Bedienpult

Lieferumfang:

Sägeband
Bedienwerkzeug
Kühlmittelpumpe

Merkmale

Merkmale
Abgabeleistung	5,5 kW
Abschnittlänge min.	3 mm
Anschlussspannung	400 V
Aufnahmeleistung	3,84 kW
Bandspannungsüberwachung	✔
Bandvorschubüberwachung	BRP
Bedienpult	schwenkbar
Breite/Tiefe (Produkt) ca.	2260 mm
Gesamt Stromaufnahme	7,9 A
Gewicht (Netto) ca.	780 kg
Gewicht ca.	500 mm
Höhe (Produkt) ca.	1780 mm
Kühlmittelpumpe	✔
Länge (Produkt) ca.	2305 mm
Leistung Antriebsmotor	1,5 kW
Materialdurchmesser min.	40 mm
Materialvorschub max.	500 mm
Materialvorschub min.	3 mm
Materialvorschubgeschwindigkeit	2 m/min
Min. Abschnittlänge	3 mm
Min. Restwerkstücklänge	140 mm
Min. Restwerkstücklänge Automatik	140 mm
Min. Restwerkstücklänge Halbautomatik	30 mm
Mindestlänge Material	40 mm
Minimaler Materialvorschub	3 mm
Motor Effizienzklasse	IE2
Motorleistung	1,5 kW, 400 V / 3 Ph / AC / 50 Hz
Motorleistung Hydraulikpumpe	0,85 kW
Motorleistung Kühlmittelpumpe	0,09 kW
Nennbetriebsart Antriebsmotor	S3
Netzfrequenz	50 Hz
Sägebandabmessungen	2720 x 27 x 0,9 mm
Sägebandbreite	27 mm
Sägebanddicke	0,9 mm
Sägebandgeschwindigkeit(en)	20 – 100 m/min
Sägebandgeschwindigkeiten	20 ? 100 m/min
Sägebandlänge	2720 mm
Sägerückhub	hydraulisch
Sägevorschub	hydraulisch
Schallleistungspegel DIN EN ISO 3744	65 dB (A)
Schallleistungspegel DIN EN ISO 3746	67 dB (A)
Schnittantaster	✔
Schnittbereich -45° - Rechteck stehend	100 mm
Schnittbereich -45° rechteck liegend (Hohlprofil)	180 x 170 mm
Schnittbereich -45° rund (Rohr)	180 mm
Schnittbereich -45° rund (Vollmaterial)	180 mm
Schnittbereich -60° rechteck liegend (Hohlprofil)	100 x 70 mm
Schnittbereich -60° rund (Rohr)	110 mm
Schnittbereich -60° rund (Vollmaterial)	110 mm
Schnittbereich +45° - Rundrohrmaterial	110 mm
Schnittbereich +45° Rundrohr-Vollmaterial	180 x 150 mm
Schnittbereich +60° - Rundrohrmaterial	80 mm
Schnittbereich +60° Rundrohr-Vollmaterial	100 x 70 mm
Schnittbereich 0° - Rechteck stehend	180 mm
Schnittbereich 0° - Rundrohrmaterial	150 mm
Schnittbereich 0° Bündel rechteck stehend (Hohlprofil)	280 x 120 mm
Schnittbereich 0° rechteck liegend (Hohlprofil)	280 x 200 mm
Schnittbereich 0° rund (Rohr)	230 mm
Schnittbereich 0° rund (Vollmaterial)	230 mm
Schnittbereich 0° Rundrohr-Vollmaterial	280 x 210 mm
Schnittbereich Bündel - Rechteck stehend	2 m/min
Schnittbereich Bündel - Rundrohr-Vollmaterial	280 x 130 mm
Schnittbereiche	230 mm
Schnittwinkel	770 kg
Schraubstock	mit Langhubzylinder
Schutzart Antriebsmotor	IP55
Schutzklasse	1
Späneräumbürste	✔
Stellfläche (LxBxH)	2305 x 2260 x 1780 mm
Tischhöhe Materialzufuhr	800 mm
Vorschub	30 mm
Wirkungsgrad	90 %

Hersteller

Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de

Sicherheitsbestimmungen

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden

• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden

• Lassen Sie nur geschultes Personal die Maschine bedienen

• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden

• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol

• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen

• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.

• Benutzen Sie Original-Ersatzteile und Zubehör

• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.

• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.

• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)

• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.

• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren

• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.

• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren

• Nehmen Sie keine Veränderung an Maschinen vor

• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz

• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe

• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe

• Tragen Sie entsprechende Sicherheitskleidung

• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
