Beschreibung
- Vibrationsabsorbierende Gussausführung

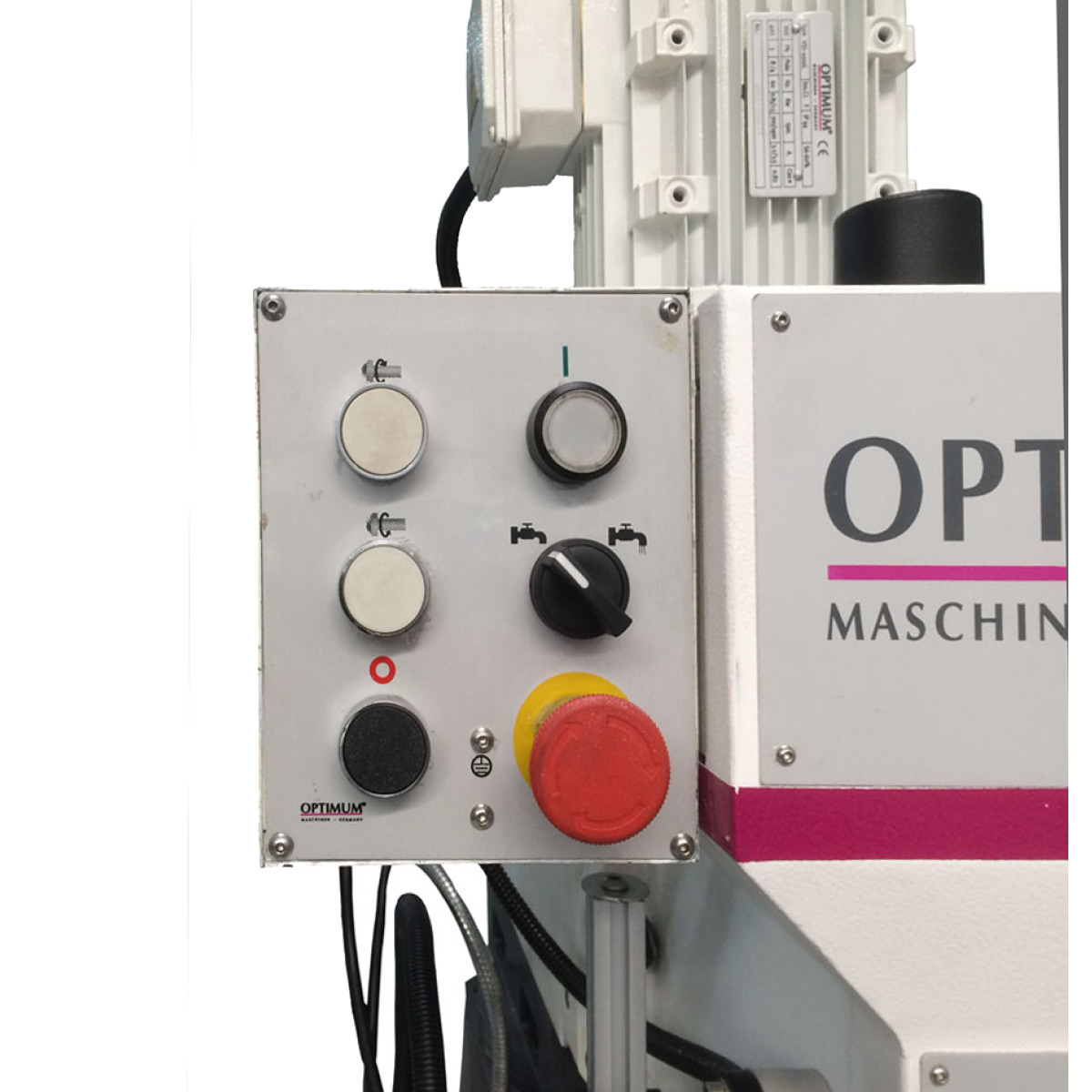

- Bedienungsfreundliches Bedienpanel
- LED Lampe

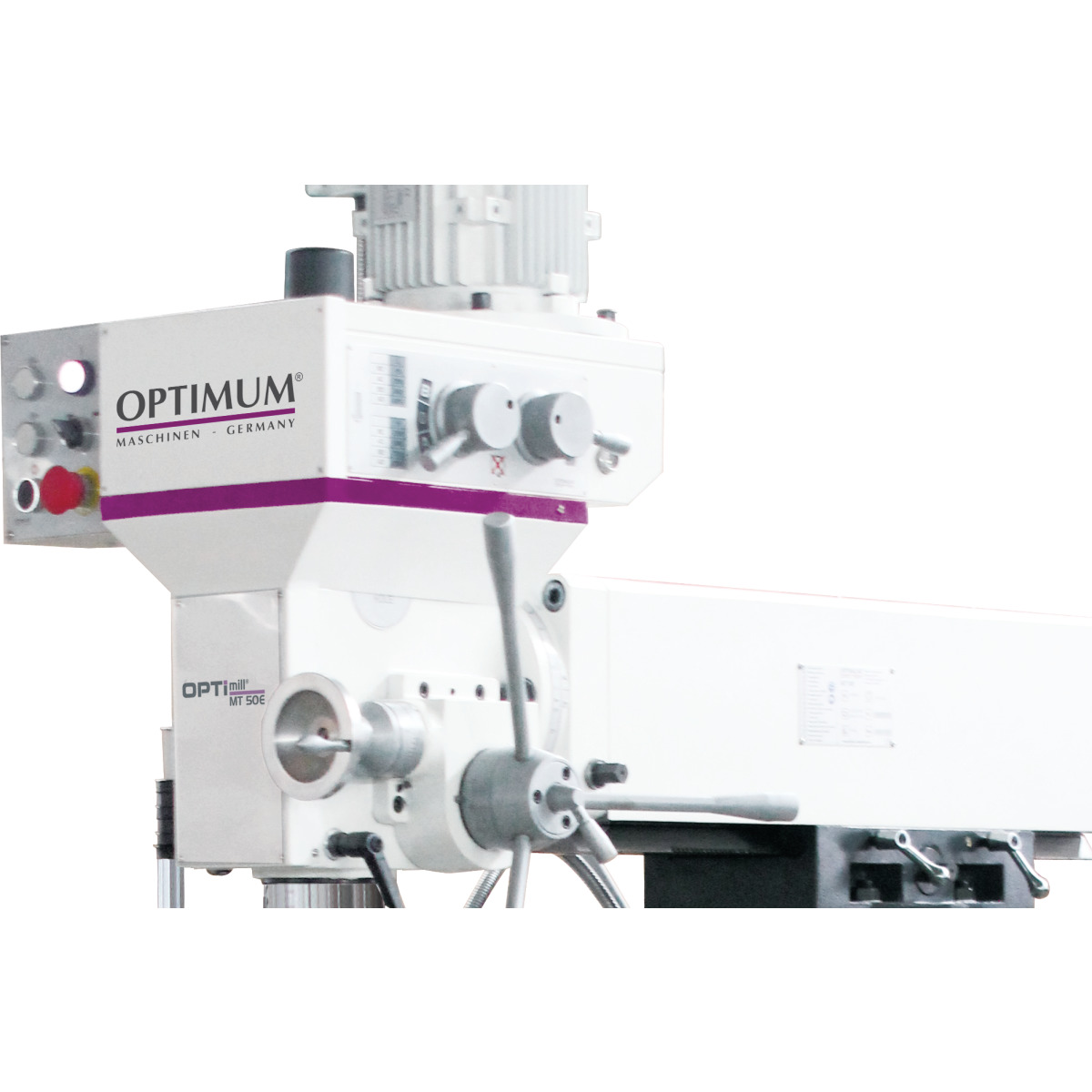

- Fräskopf schwenkbar um 45° jeweils nach links und rechts
- Automatischer Vorschub der X-und Y-Achse mit Geschwindigkeitsverstellung
- Automatische und einstellbare Endabschaltung der X-Achse
- Mechanische Pinolenzustellung zum Bohren über Pinolenhebel
- Ölbadgetriebe mit geschliffenen, geharteten Getrieberädern
- Rechts-/Linkslauf
- Kupplung zum Umschalten von Hand-Grobvorschub in Hand-Feinvorschub
- Große Ausladung des Y-Achsen Spindelkopfträger von 250 - 650 mm
- Exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet mit nachstellbaren Keilleisten

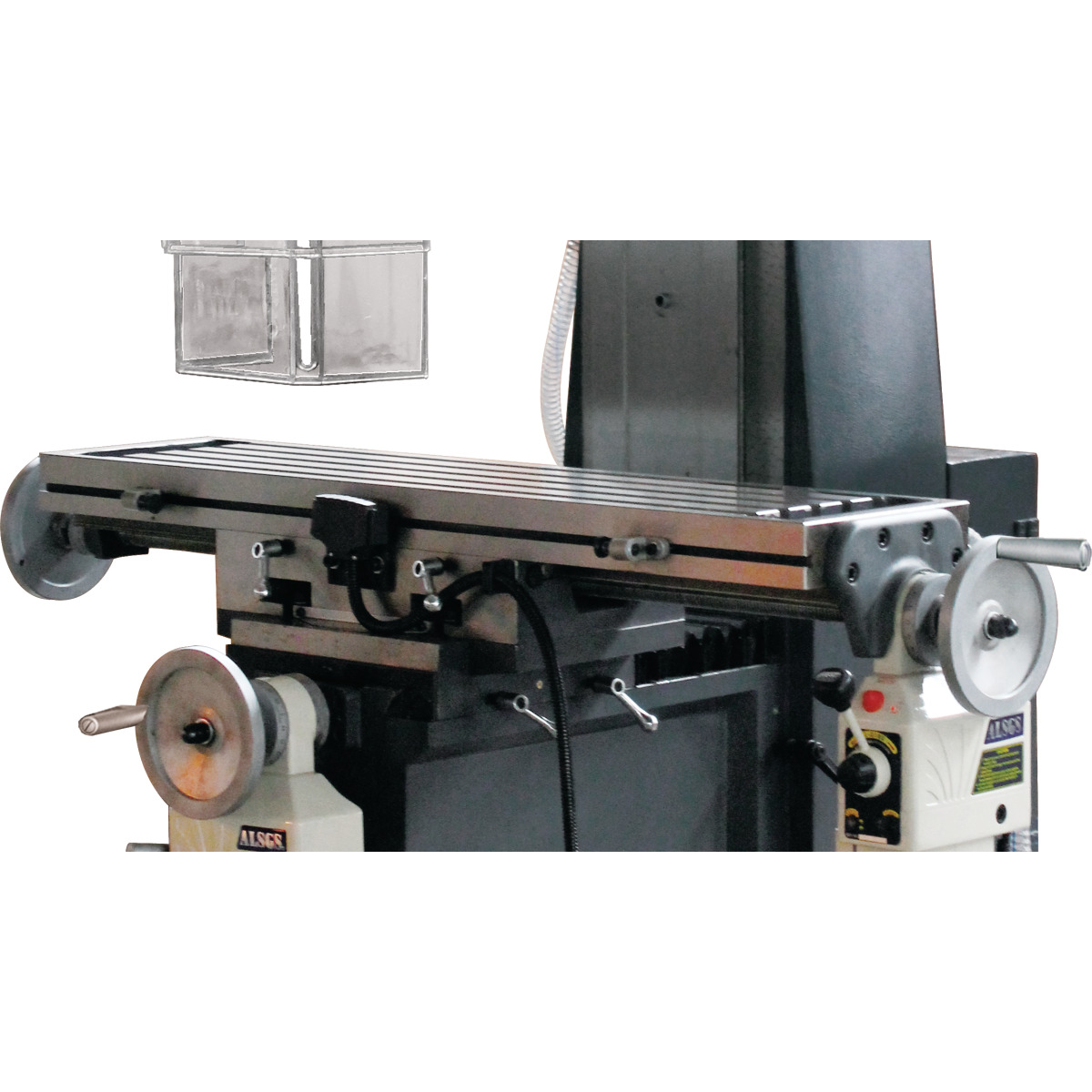

- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders

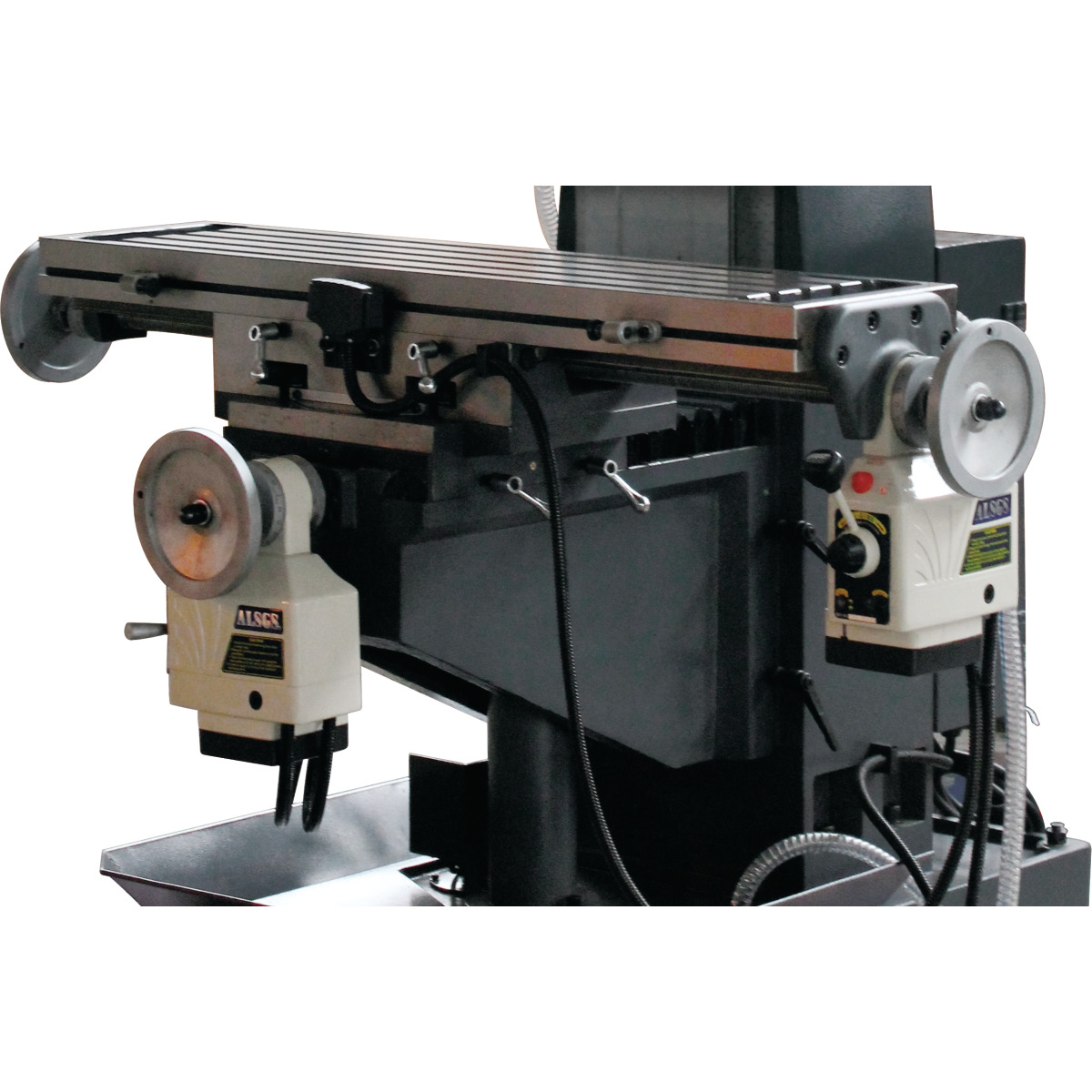

- Massiver und groß dimensionierter Kreuztisch mit Schwalbenschwanzführungen, präzise oberflächenbearbeitet mit T-Nuten und nachstellbare Keilleisten, schwenkbar ± 45°
- Kühlmitteleinrichtung
- Zahnkranzbohrfutter 3 - 16 mm / B 18
- Aufnahmedorn Bohrfutter ISO40 / B18
- T-Nutensteine
- Austreiber
- Adapter ISO40- MK 3/MK 3-MK 2
- Kühlmittelpumpe
- Bedienwerkzeug
Merkmale

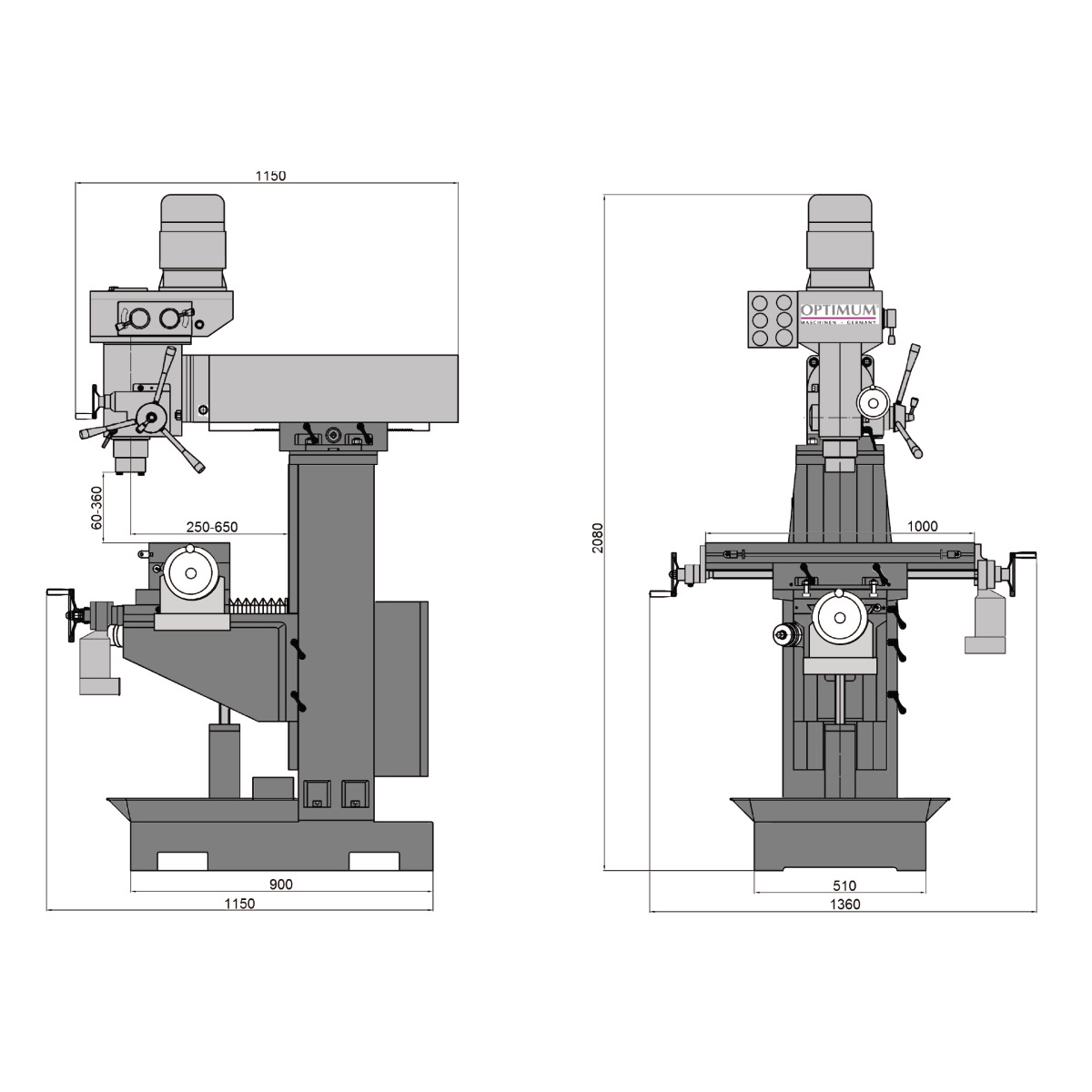

| Abstand Vertikalspindel - Horizontalfrästisch max. | 360 mm |
|---|---|
| Abstand Vertikalspindel - Horizontalfrästisch min. | 60 mm |
| Anschlussspannung | 400 V |
| Bohr-Fräskopf Neigebereich | ± 45 ° |
| Bohrleistung Stahl (S235JR) | 30 mm |
| Breite/Tiefe (Produkt) ca. | 1150 mm |
| Breite/Tiefe ca. | 1.150 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Frästisch Drehung | 45 Grad |
| Gewicht (Netto) ca. | 900 kg |
| Höhe (Produkt) ca. | 2080 mm |
| Höhe ca. | 2.080 mm |
| Horizontalfrästisch Breite | 240 mm |
| Horizontalfrästisch Drehung | ± 45 ° |
| Horizontalfrästisch Länge | 1.000 mm |
| Horizontalfrästisch T-Nuten Anzahl | 4 |
| Horizontalfrästisch T-Nuten Größe | 14 mm |
| Horizontalfrästisch Traglast max. | 150 kg |
| Kühlmittelpumpe(n) Antriebsleistung | 40 W |
| Kühlmittelpumpe(n) Leistung Antriebsmotor | 40 W |
| Länge (Produkt) ca. | 1360 mm |
| Länge ca. | 1.360 mm |
| Leistung Antriebsmotor | 0,75 / 1,5 kW |
| Messerkopfgröße max. | 63 mm |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Schaftfräsergröße max. | 25 mm |
| Stromart | ~ |
| Verfahrweg X-Achse automatisch | 500 mm |
| Verfahrweg X-Achse manuell | 580 mm |
| Verfahrweg Y-Achse automatisch | 150 mm |
| Verfahrweg Y-Achse manuell | 230 mm |
| Verfahrweg Z-Achse manuell | 320 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 8 |
| Vertikalspindel Anzugsstange | M16 |
| Vertikalspindel Ausladung | 250 - 650 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 45 Grad |
| Vertikalspindel Drehzahlbereich | 115 - 1.750 min-1 |
| Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 0,85 / 1,5 kW |
| Vertikalspindel Pinolenhub | 120 mm |
| Vertikalspindel Spindelaufnahme | SK 40 DIN 2080 |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
