Beschreibung
- Vielseitiger Anwendungsbereich
- Robuster Maschinenaufbau
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Alle Führungen gehärtet und durch Keilleisten nachstellbar
- Zentralschmierung
- Groß dimensionierte Handräder mit Skala
- LED Maschinenlampe
- Kühlmitteleinrichtung
- Einfache Bedienung der Schaltelemente
- Stabile Flachbettführung in der Y- und Z-Achse
- Tischvorschub X-, Y- und Z-Achse automatisch
- Digitale Positionsanzeige DPA 21
- Vorschubsystem mittels Servomotor in festen Stufen regelbar
- Entkoppelte Handräder
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit nachstellbare Keilleisten und einstellbare Endanschläge
- Horizontale Fräsposition

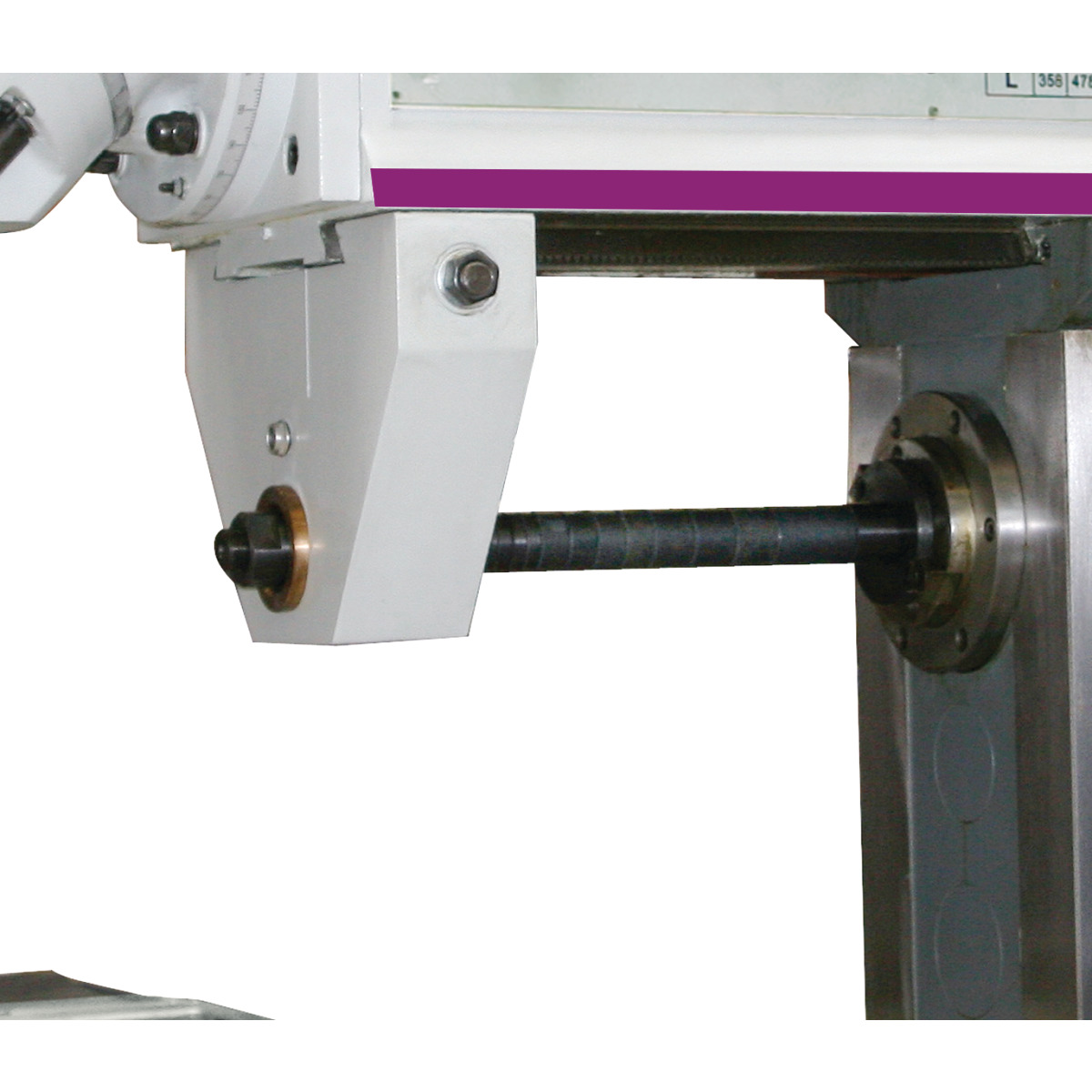

- Gegenhalter Horizontalfräsen griffbereit an der Rückseite der Maschine angebracht

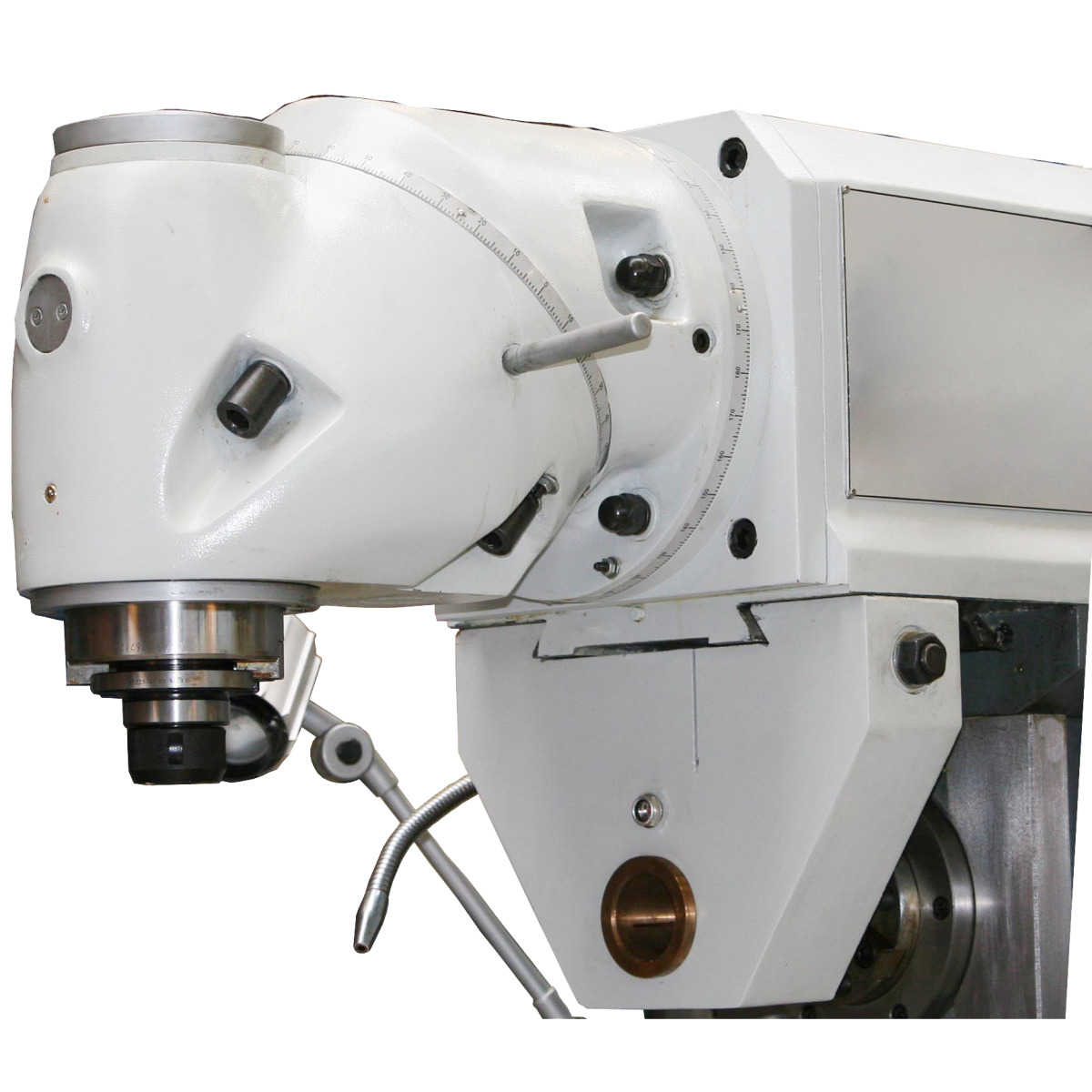

- Fräskopf mit zwei Drehachsen, dadurch schwenk- und drehbar in jedem räumlichen Winkel

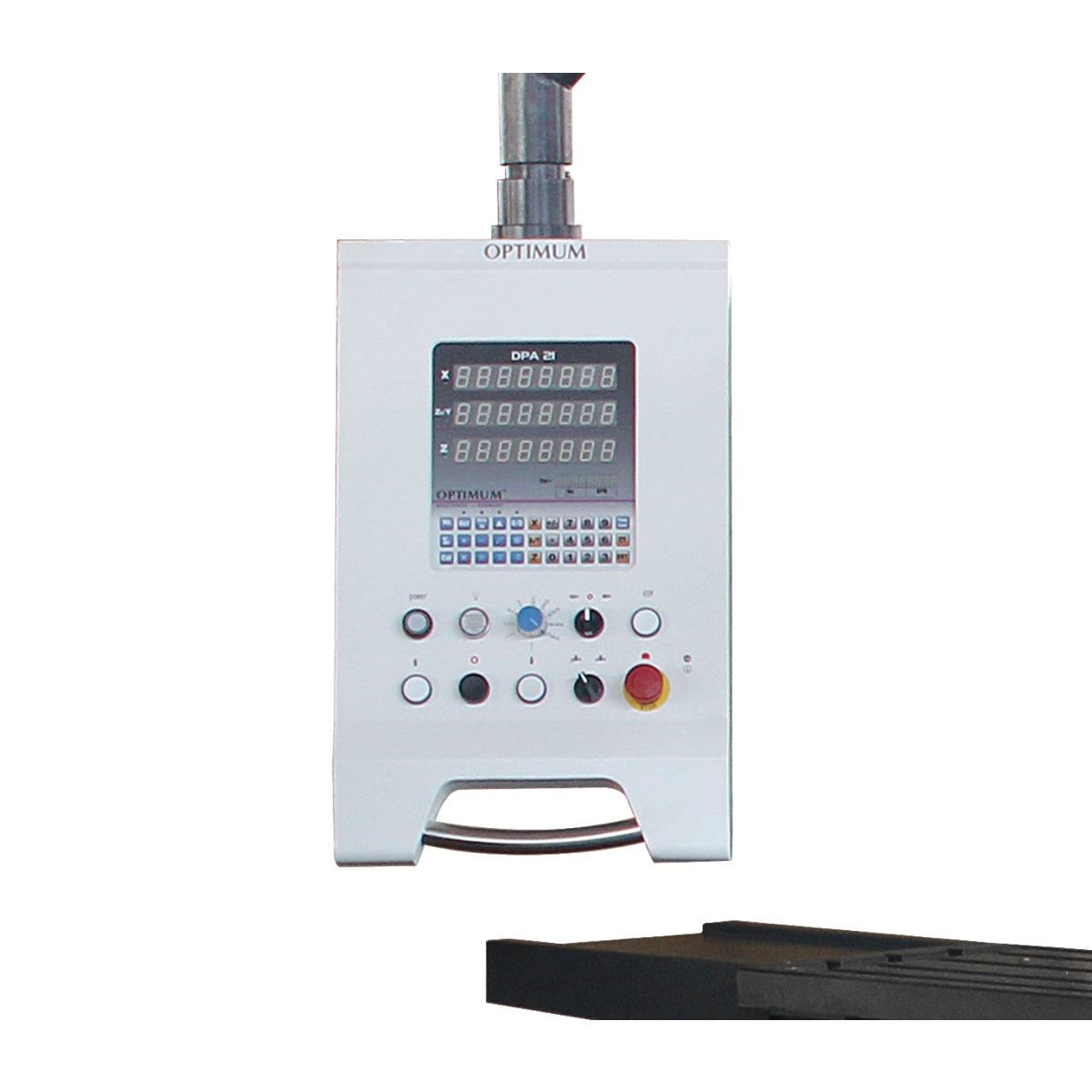

OPTI Bedienpanel:
- Integriertes Schaltpult
- Integrierte digitale Positionsanzeige
- Drehbar um die eigene Achse
- Horizontale Frässpindel mit Gegenlager, Aufnahme
- Scheibenfräser Ø 32 mm, Ø 27 mm
- Adapter ISO 50 ( 7:24) / MK4
- Anzugsstange horizontal und vertikal M24
- Bedienwerkzeug
Merkmale
| Abstand Horizontalspindel - Horizontalfrästisch max. | 420 mm |
|---|---|
| Abstand Horizontalspindel - Horizontalfrästisch min. | 20 mm |
| Abstand Spindel - Säule max. | 910 mm |
| Abstand Spindel - Säule min. | 260 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 590 mm |
| Abstand Vertikalspindel - Horizontalfrästisch min. | 190 mm |
| Anschlussspannung | 400 V |

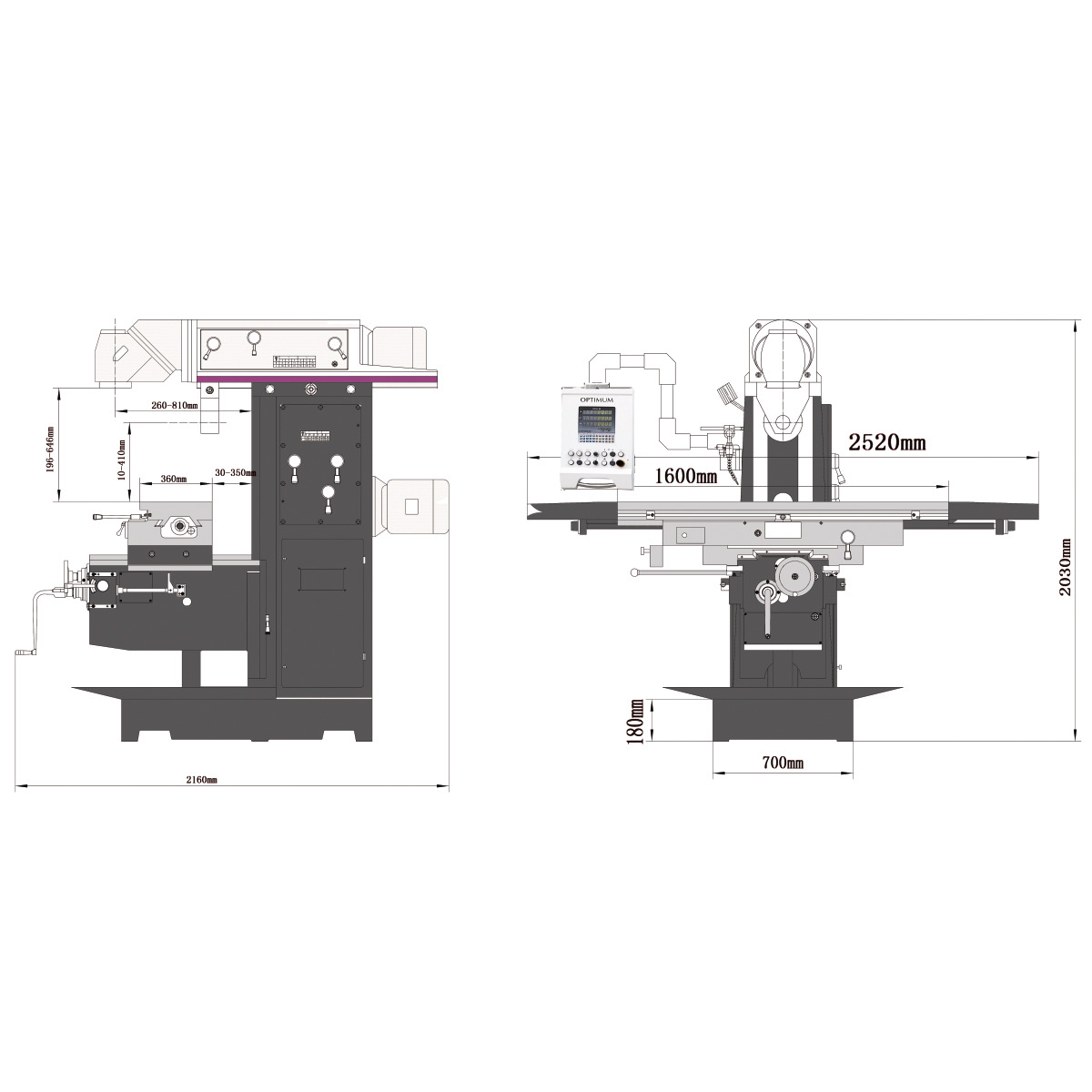

| Breite/Tiefe (Produkt) ca. | 2160 mm |
| Eilgang Geschwindigkeit X-Achse | 1200 mm/min |
| Eilgang Geschwindigkeit Y-Achse | 800 mm/min |
| Eilgang Geschwindigkeit Z-Achse | 600 mm/min |
| Gesamt Anschlusswert | 12 kW |
| Gewicht (Netto) ca. | 2800 kg |
| Höhe (Produkt) ca. | 2030 mm |
| Horizontalfrästisch Breite | 360 mm |
| Horizontalfrästisch Drehung | 35 ° |
| Horizontalfrästisch Länge | 1600 mm |
| Horizontalfrästisch T-Nuten Abstand | 80 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 18 mm |
| Horizontalfrästisch Traglast max. | 400 kg |
| Horizontalspindel Anzahl der Drehzahlbereiche | 12 Stufen |
| Horizontalspindel Drehzahlbereich | 60-1800 min-1 |
| Horizontalspindel Leistung Antriebsmotor | 5,5 kW |
| Horizontalspindel Spindelaufnahme | ISO 50 DIN 2080 |
| Kühlmittelpumpe(n) Antriebsleistung | 90 W |
| Länge (Produkt) ca. | 2520 mm |
| Messerkopfgröße max. | 160 mm |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Schaftfräsergröße max. | 25 mm |
| Stromart | AC |
| Verfahrweg X-Achse automatisch | 1220 mm |
| Verfahrweg X-Achse manuell | 1300 mm |
| Verfahrweg Y-Achse automatisch | 220 mm |
| Verfahrweg Y-Achse manuell | 300 mm |
| Verfahrweg Z-Achse automatisch | 320 mm |
| Verfahrweg Z-Achse manuell | 400 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 12 Stufen |
| Vertikalspindel Anzugsstange | M24 |
| Vertikalspindel Ausladung | 260 – 810 mm |
| Vertikalspindel Drehbereich Fräskopf X - Y Ebene | 360 ° |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 360 ° |
| Vertikalspindel Drehzahlbereich | 60 - 1.750 min-1 |
| Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 4 kW |
| Vertikalspindel Spindelaufnahme | ISO 50 DIN 2080 |
| Vorschub Geschwindigkeit X-Achse | 30-750 mm/min |
| Vorschub Geschwindigkeit Y-Achse | 20-500 mm/min |
| Vorschub Geschwindigkeit Z-Achse | 15-375 mm/min |
| Vorschub Geschwindigkeitsstufen X-Achse | stufenlos regelbar |
| Vorschub Geschwindigkeitsstufen Y-Achse | stufenlos regelbar |
| Vorschub Geschwindigkeitsstufen Z-Achse | stufenlos regelbar |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
