Beschreibung
- Vielseitiger Anwendungsbereich
- Schwere, massive Ausführung aus hochwertigem Meehanite-Guss
- Vertikale und horizontale Fräsposition
- Robuster Maschinenaufbau

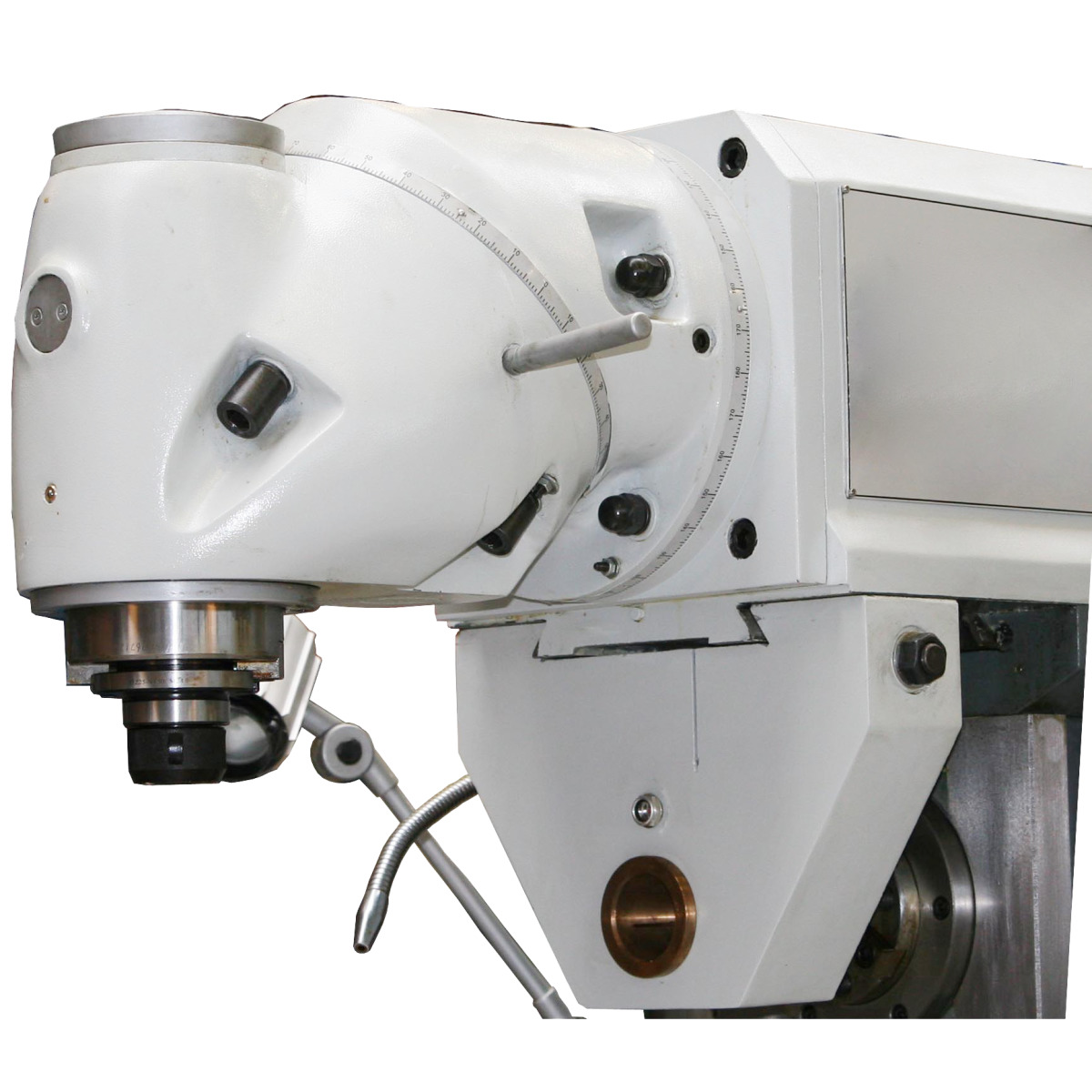

- Fräskopf schwenk- und drehbar in jedem räumlichen Winkel
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Stabile, rechteckige Führungsbahnen in der Y- und Z-Achse
- Alle Führungen gehärtet und durch Keilleisten nachstellbar
- Zentralschmierung
- Groß dimensionierte entkoppelte Handräder mit Skala
- LED Maschinenlampe
- Kühlmitteleinrichtung
- Einfache Bedienung der Schaltelemente
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten

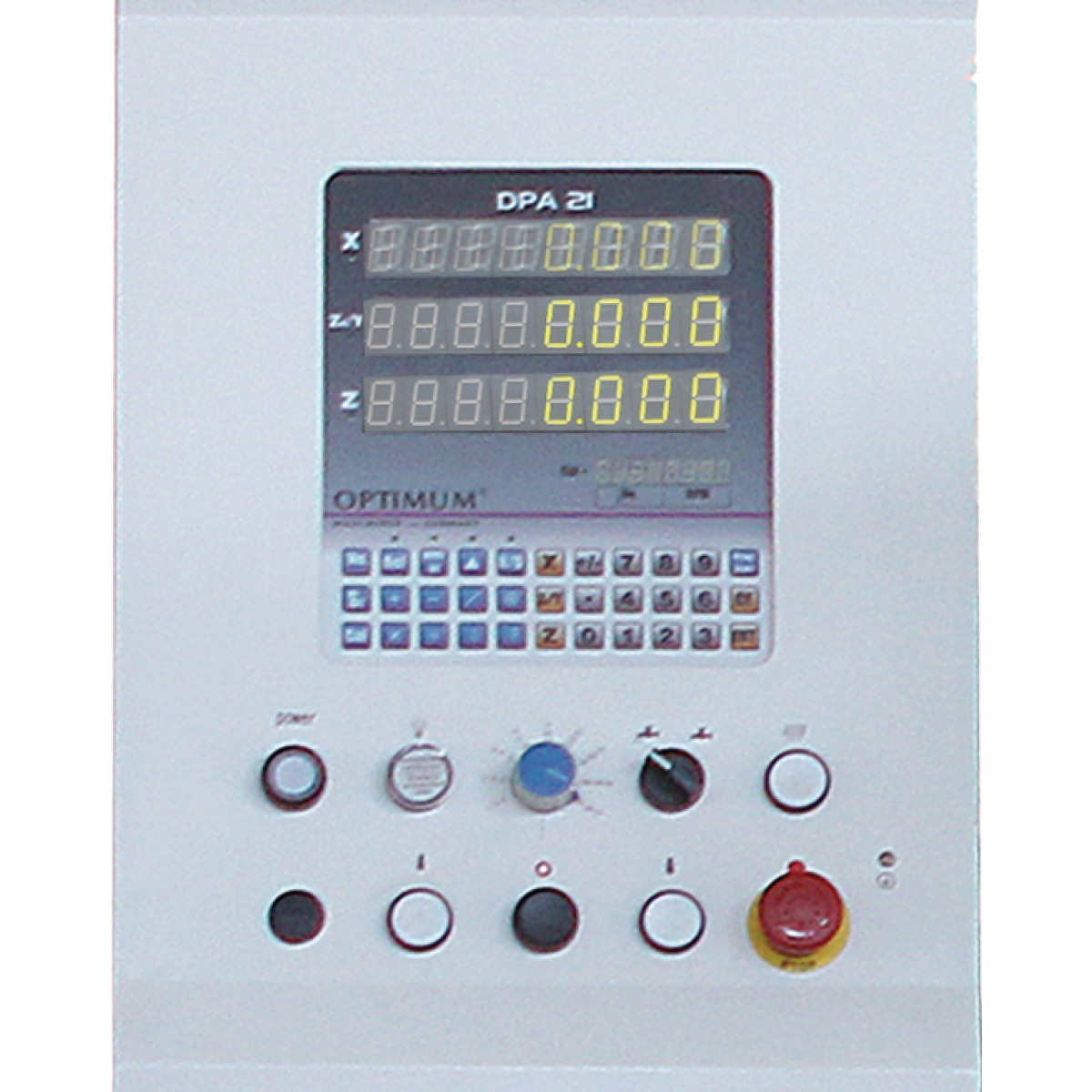

- Digitale Positionsanzeige DPA 21
- Vorschubsystem mittels Servomotor in festen Stufen regelbar
- Tischvorschub X-, Y- und Z-Achse

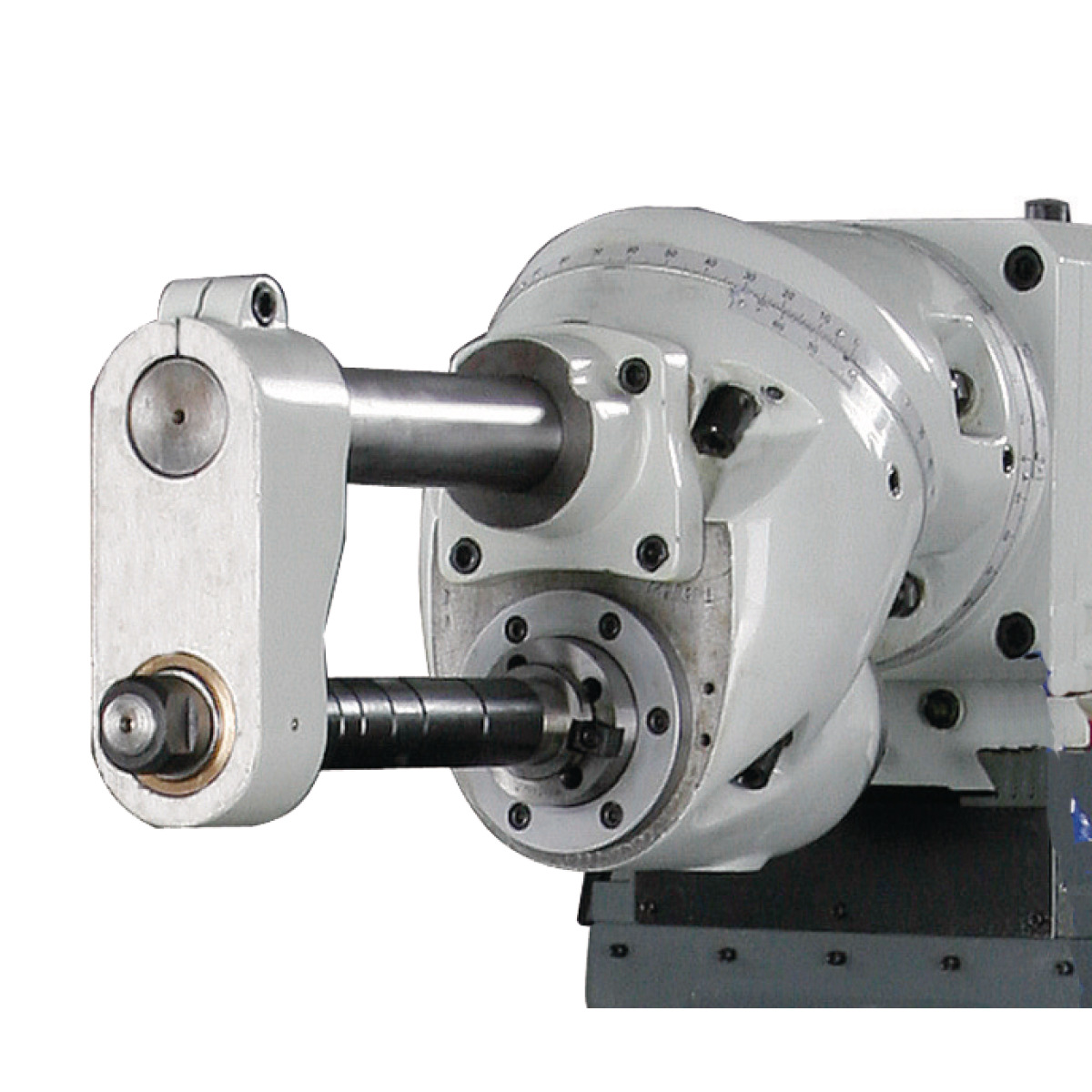

- ISO 40 Kegelschaft mit Gegenlager für Horizontalfräsen Ø 27 mm
- Fräsdorn Ø 27 mm
- Bedienwerkzeug

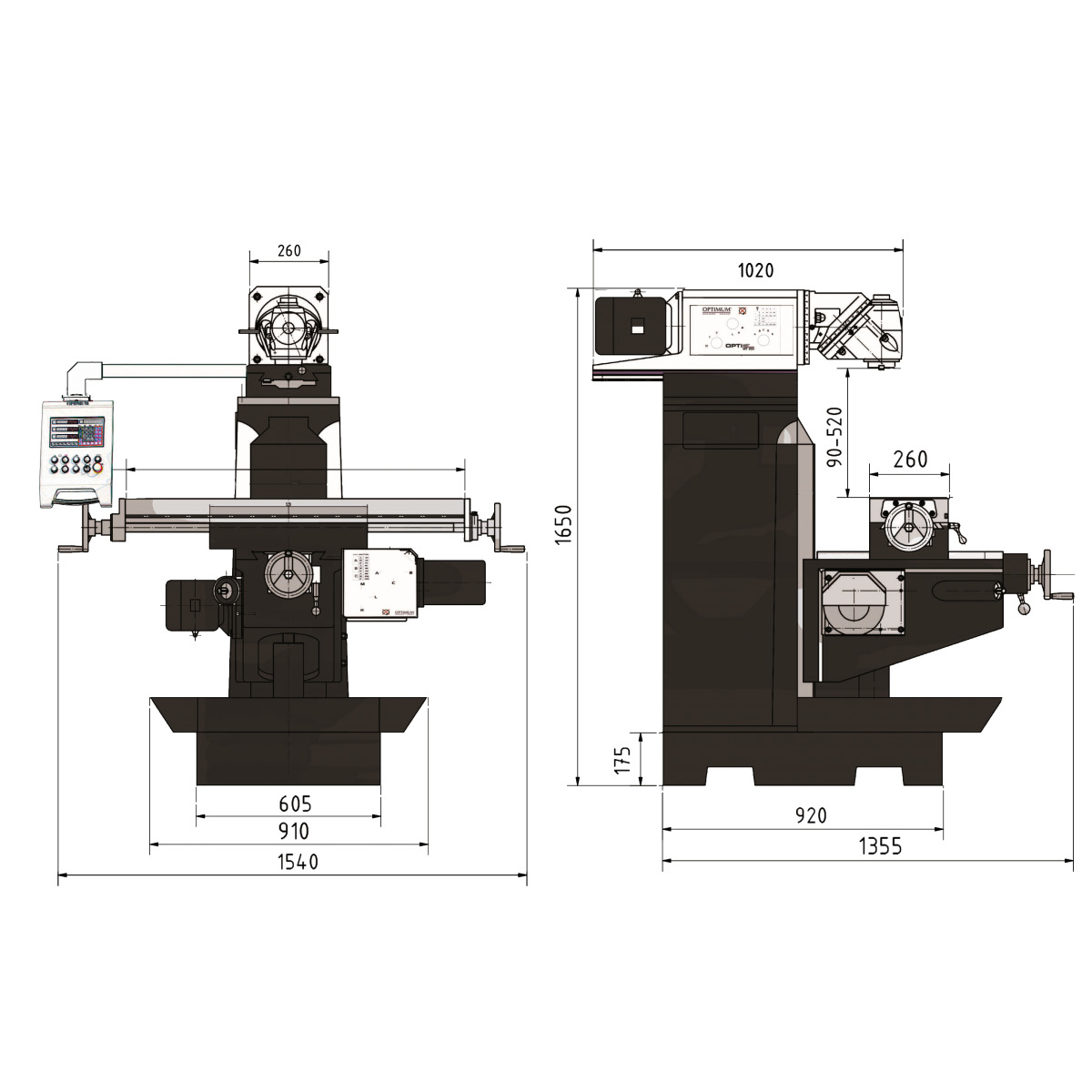

Merkmale
| Abstand Vertikalspindel - Horizontalfrästisch max. | 500 mm |
|---|---|
| Abstand Vertikalspindel - Horizontalfrästisch min. | 100 mm |
| Anschlussspannung | 400 V |
| Bohr-Fräskopf Neigebereich | 90 ° |
| Breite/Tiefe (Produkt) ca. | 1550 mm |
| Breite/Tiefe ca. | 1550 mm |
| Eilgang Geschwindigkeit X-Achse | 1335 mm/min |
| Eilgang Geschwindigkeit Y-Achse | 1335 mm/min |
| Eilgang Geschwindigkeit Z-Achse | 1000 mm/min |
| Fräskopf Schwenkbereich | 360 ° |
| Gesamt Anschlusswert | 3 kW |
| Gewicht (Netto) ca. | 1450 kg |
| Höhe (Produkt) ca. | 1700 mm |
| Höhe ca. | 1700 mm |
| Horizontalfrästisch Breite | 210 mm |
| Horizontalfrästisch Länge | 750 mm |
| Horizontalfrästisch T-Nuten Abstand | 80 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 14 mm |
| Horizontalfrästisch Traglast max. | 200 kg |
| Länge (Produkt) ca. | 1760 mm |
| Länge ca. | 1760 mm |
| Leistung Antriebsmotor | 3 kW |
| Messerkopfgröße max. | 100 mm |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Schaftfräsergröße max. | 100 mm |
| Stromart | AC |
| Verfahrweg X-Achse automatisch | 650 mm |
| Verfahrweg X-Achse manuell | 720 mm |
| Verfahrweg Y-Achse automatisch | 220 mm |
| Verfahrweg Y-Achse manuell | 300 mm |
| Verfahrweg Z-Achse automatisch | 320 mm |
| Verfahrweg Z-Achse manuell | 400 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 11 Stufen |
| Vertikalspindel Ausladung | 150 - 550 mm |
| Vertikalspindel Drehzahlbereich | 45 - 1660 min-1 |
| Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 |
| Vorschub Geschwindigkeit X-Achse | 30 – 830 mm/min |
| Vorschub Geschwindigkeit Y-Achse | 30 – 830 mm/min |
| Vorschub Geschwindigkeit Z-Achse | 23 – 625 mm/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
