Beschreibung
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Zweistufiger Industrie-Elektromotor
- Gewindeschneidfunktion
- Getriebekopf und Tisch können in der Höhe verstellt werden

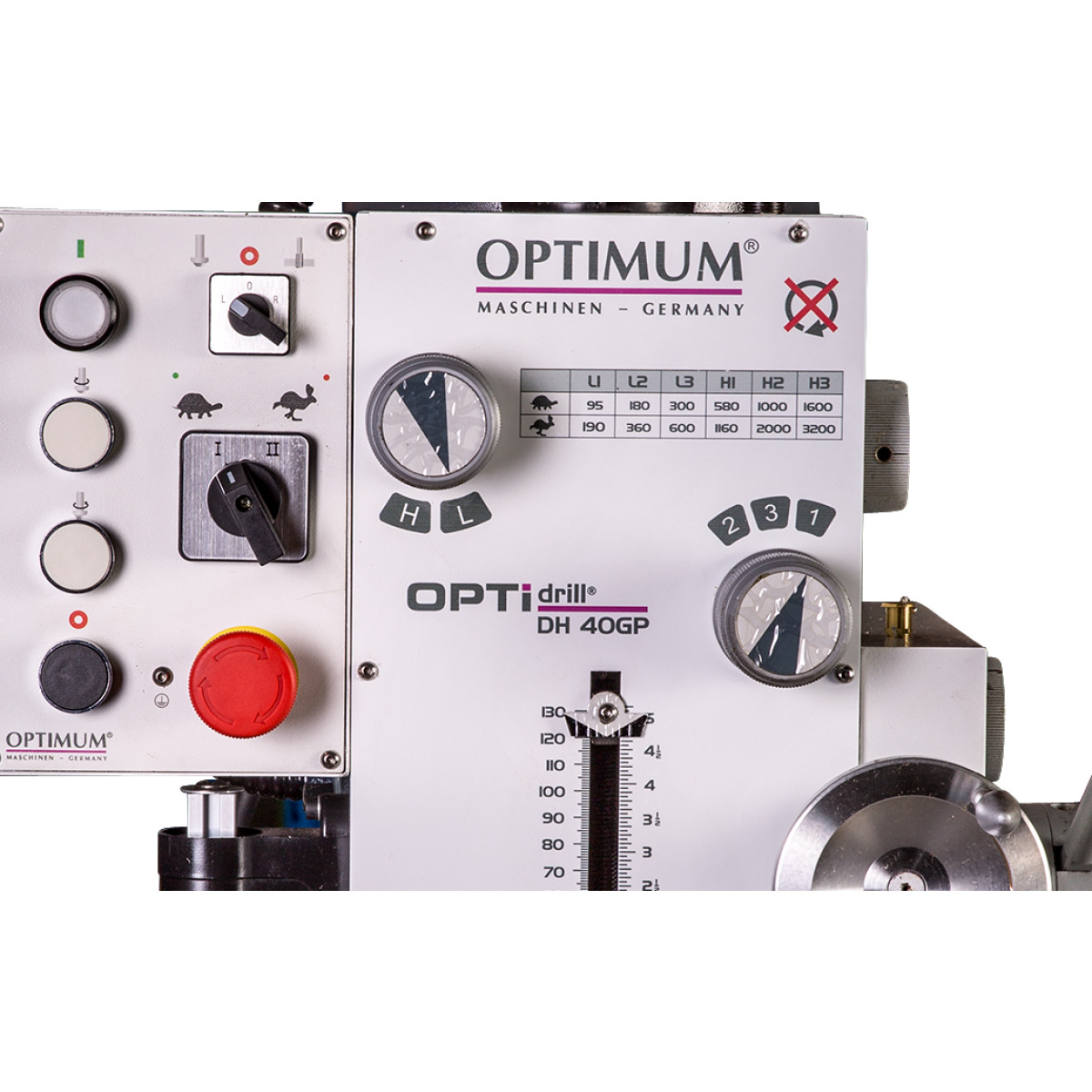

- Großer Drehzahlbereich von 95 - 3.200 min-1 durch 12 schaltbare Geschwindigkeiten
- Groß dimensionierter massiver Bohrtisch, präzise gearbeitet mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne; rückseitig stark verrippt und doppelt geklemmt
- Bohrtiefenanschlag
- Höhenverstellbarer Futterschutz mit Mikro-Schalter für größtmöglichen Schutz des Anwenders

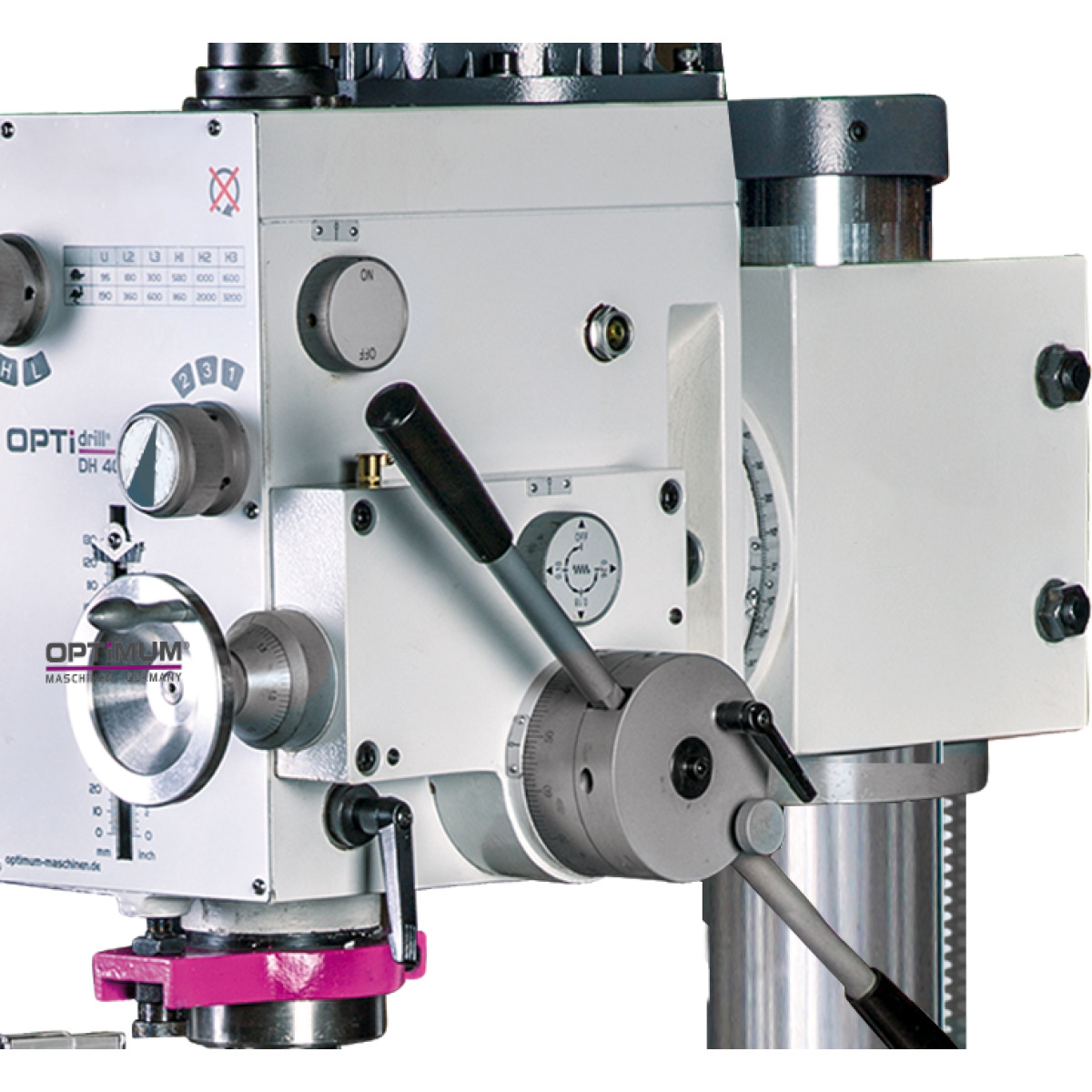

- Kupplung zum Umschalten von Handgrobvorschub in Handfeinvorschub
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Bohrtisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Schnellspannbohrfutter 1-13 mm
- Morsekonus MK 4/B16
- Bedienwerkzeug
Merkmale

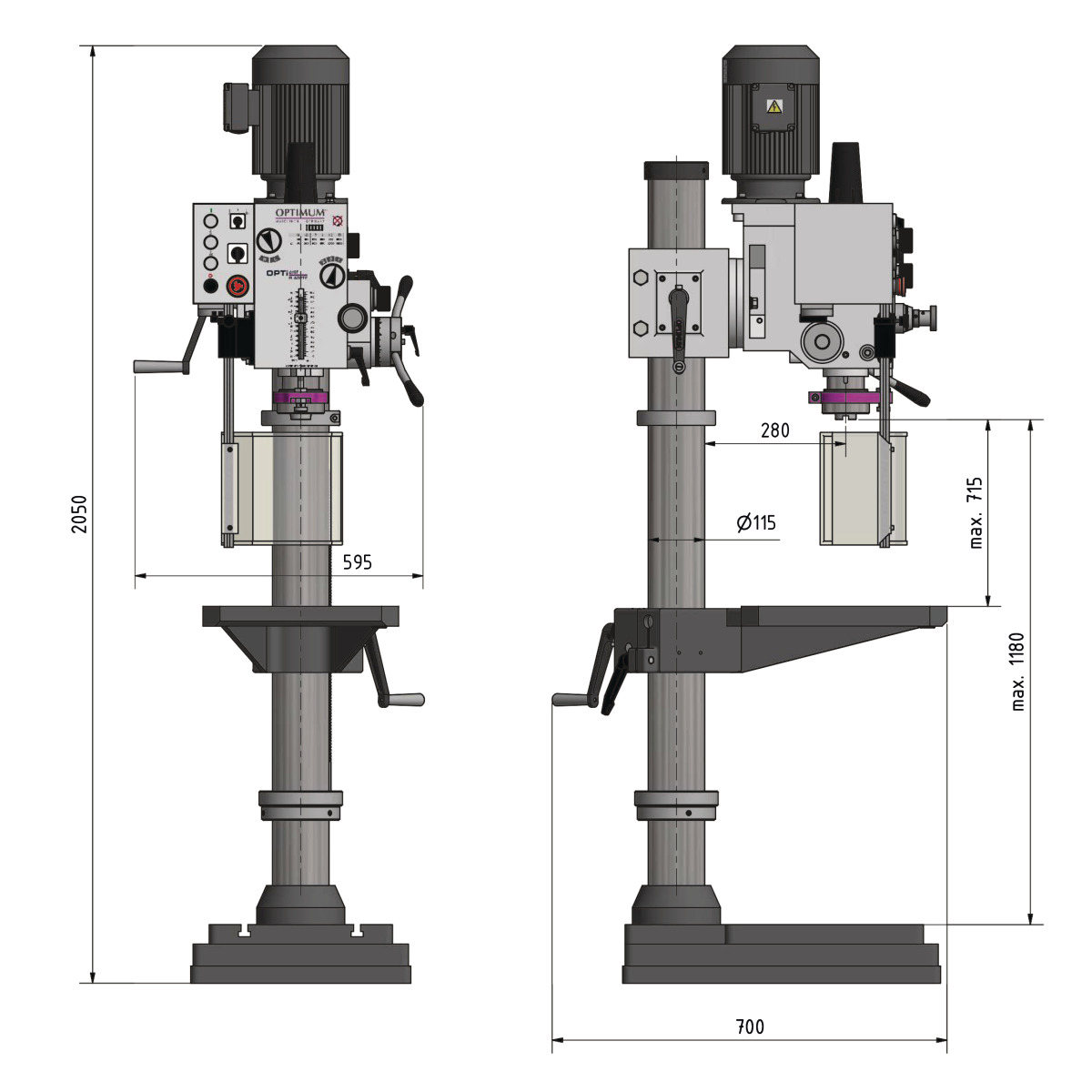

| Abmessung | 590 x 700 x 1760 mm |
|---|---|
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 2 x 6 Stufen |
| Arbeitsfläche Bohrtisch (L x B) | 500 x 460 mm |
| Ausladung | 280 mm |
| Bohrkopf Drehung | 45 ° |
| Bohrkopf Höhenverstellung | 0 - 265 mm |

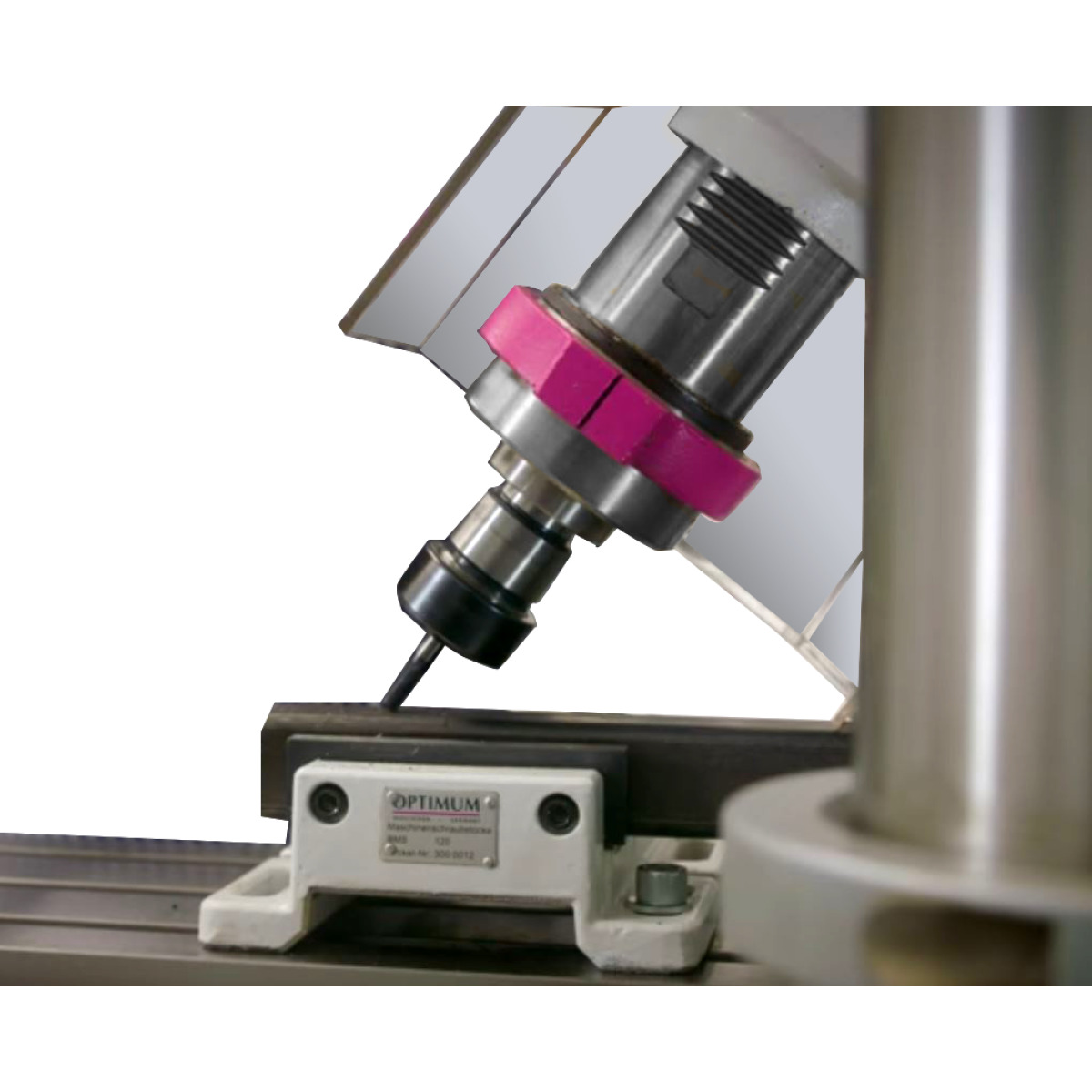

| Bohrkopf Neigung | 360 ° |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Bohrtisch Arbeitsfläche Breite | 460 mm |
| Bohrtisch Arbeitsfläche Länge | 500 mm |
| Bohrtisch T-Nuten Größe | 14 mm |
| Bohrtisch T-Nutengröße | 14 mm |
| Breite/Tiefe (Produkt) ca. | 700 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Drehzahlbereich | 95 – 3200 min¯¹ |
| Elektrischer Anschluss | 400 V / 3 Ph ~50 Hz |
| Gesamtgewicht ca. | 320 kg |
| Gewicht (Netto) ca. | 320 kg |
| Gewindeschneiden Stahl (S235JR) | M 16 |
| Höhe (Produkt) ca. | 2050 mm |
| Länge (Produkt) ca. | 590 mm |
| Leistung Antriebsmotor | 1,1 / 1,5 kW |
| Motorleistung | 1,1 / 1,5 kW |
| Netzfrequenz | 50 Hz |
| Pinolenhub | 120 mm |
| Pinolenvorschub | manuell |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahlen | 95 - 3200 min-1 |
| Stufenanzahl | 2 x 6 Stufen |
| Traglast Bohrtisch | 50 kg |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
