Beschreibung
- In moderner Inverter-Technologie aufgebaut
- Bestens geeignet für Montagearbeiten durch Schutzart IP 21S generell auch für Arbeiten im Freien
- Universell einsetzbar zum Verschweißen von allen gängigen Elektrodentypen
- WIG-Pulsen ermöglicht Schweißen mit verringerter Wärmeeinbringung
- HF-Hochfrequenz-Zündung zündet beim WIG-Schweißen, ohne das Werkstück zu berühren
- Durch die leise laufenden Lüfter wird die Wärme gut aus den Geräten abgeführt und damit eine hohe Einschaltdauer erreicht
- Zeitgeregelter Lüfter mit Stand-by-Modus
- Balance einstellbar

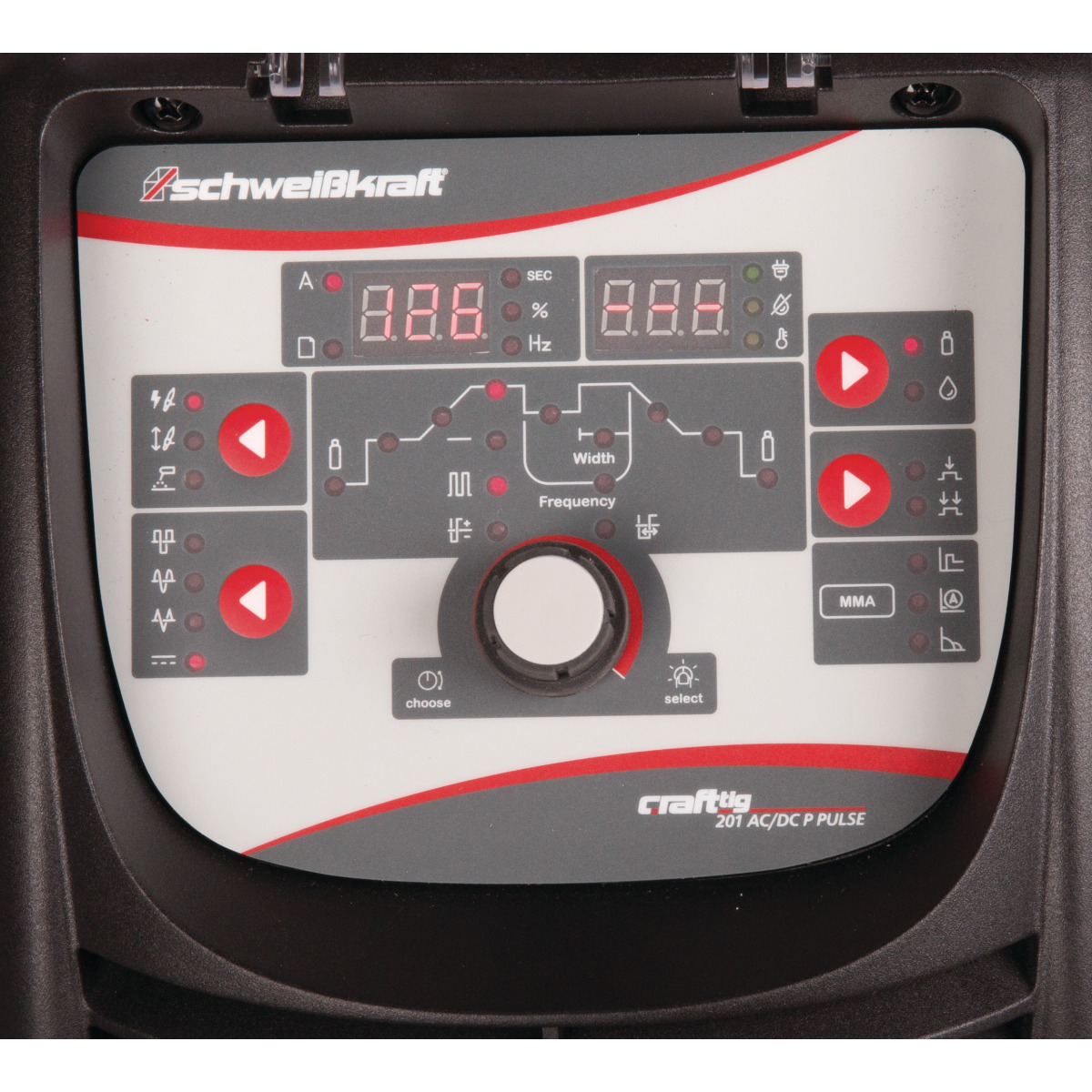

- Genaue Einstellung der Schweißparameter über digitales Display
- Gerät mit PFC (Leistungsfaktorkorrektur) ausgestattet, ermöglicht besten Einsatz auch an Kabeltrommeln
- Optional mit Wasserkühlung
- Multivoltage von 110 bis 230 Volt
- Neun Programme speicherbar
- Wechselstrom-Dreieckwellen-Schweißausgang: Reduzierter Wärmeeintrag für die gleiche Stromeinstellung, besonders nützlich zum Schweißen von dünnem Metall
- Wechselstrom-Sinuswellen-Schweißausgang: Traditionelle AC WIG-Schweißwellenform, leisere, „weichere“ Lichtbogencharakteristik
- Wechselstrom-Quadratwelle: Fokussierter Lichtbogen für maximale Durchdringung, schnelle Fahrgeschwindigkeit mit bester Richtungskontrolle
- MMA-Modus mit Hot-Start und Arc-Force-Regelung
- Einstellbare Schweißkurve
- Gasschlauch 4 m inkl. Schnellverbinder
- WIG-Brenner SR26 4 m mit Up/Down-Funktion (gasgekühlt)
- Druckminderer
- 3 m Massekabel 25 mm² mit Masseklemme
Merkmale
| Anschlusskabel Länge | 2,2 m |
|---|---|
| Anschlussspannung | 90 - 275 V |
| Blechdicke mm | 1,0 - 8,0 mm |
| Breite/Tiefe (Produkt) ca. | 190 mm |
| Breite/Tiefe ca. | 190 mm |
| Brennerkühlung | Luft / Wasser |
| Einschaltdauer bei max. Strom 40°C Elektrode | 35 % |
| Einschaltdauer bei max. Strom 40°C WIG | 60 % |
| Einstellbereich Elektrode | 5 - 200 A |
| Einstellbereich WIG | 5 - 200 A |
| EMV-Klasse | A |
| Erforderliche Generatorleistung | >7,3 kVA |
| Erläuterung EMV-Klasse | Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch |
| Gewicht (Netto) ca. | 15,5 kg |
| Gewicht ca. | 15 kg |
| Höhe (Produkt) ca. | 350 mm |
| Höhe ca. | 350 mm |
| Länge (Produkt) ca. | 580 mm |
| Länge ca. | 580 mm |
| Leerlaufspannung | 67 V |
| Leistungsaufnahme Elektrode | 7 kVA |
| Leistungsaufnahme WIG | 4,8 kVA |
| Leistungsfaktor | 0,995 cos phi |
| Leistungsfaktorkorrektur | ✔ |
| Netzfrequenz | 50/60 Hz |
| Norm | EN 60974-1 |
| Phase(n) | 1 Ph |
| Pulsfrequenz | 0,5 - 1000 Hz |
| Schutzart | IP23 |
| Schweißbare Elektroden | 1,6 - 4,0 mm |
| Strom bei ED 100% 40°C Elektrode | 110 A |
| Strom bei ED 100% 40°C WIG | 155 A |
| Stromart | AC |
| Stromaufnahme Elektrode AC | (110V/230V) 36 / 28,4 A |
| Stromaufnahme Elektrode DC | (110V/230V) 40 / 32,8 A |
| Stromaufnahme WIG AC | (110V/230V) 31 / 20,1 A |
| Stromaufnahme WIG DC | (110V/230V) 32 / 22,1 A |
| WIG-Pulsen | ✔ |
| Zündung | Hochfrequenz |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
