Beschreibung
- Stabile Stahl-Graugusskonstruktion
- Mit starrer Frässpindel
- 3 Spindeldrehzahlen 3500 bis 10000 min¯¹
- Frässpindel mit Rechts-Linkslauf
- Groß dimensioniertes Fräsaggregat aus Grauguss, direkt am Tisch befestigt
- Mit Absaughaube unter dem Arbeitstisch für eine bessere Absaugung
- Solider und präziser Graugusstisch
- Schneller und problemloser Geschwindigkeitswechsel
- Leistungstarker Motor mit 5,0 kW
- Serienmäßige Bogenfrässchutzhaube
- Qualität Made in Italy
Ausstattungsdetails

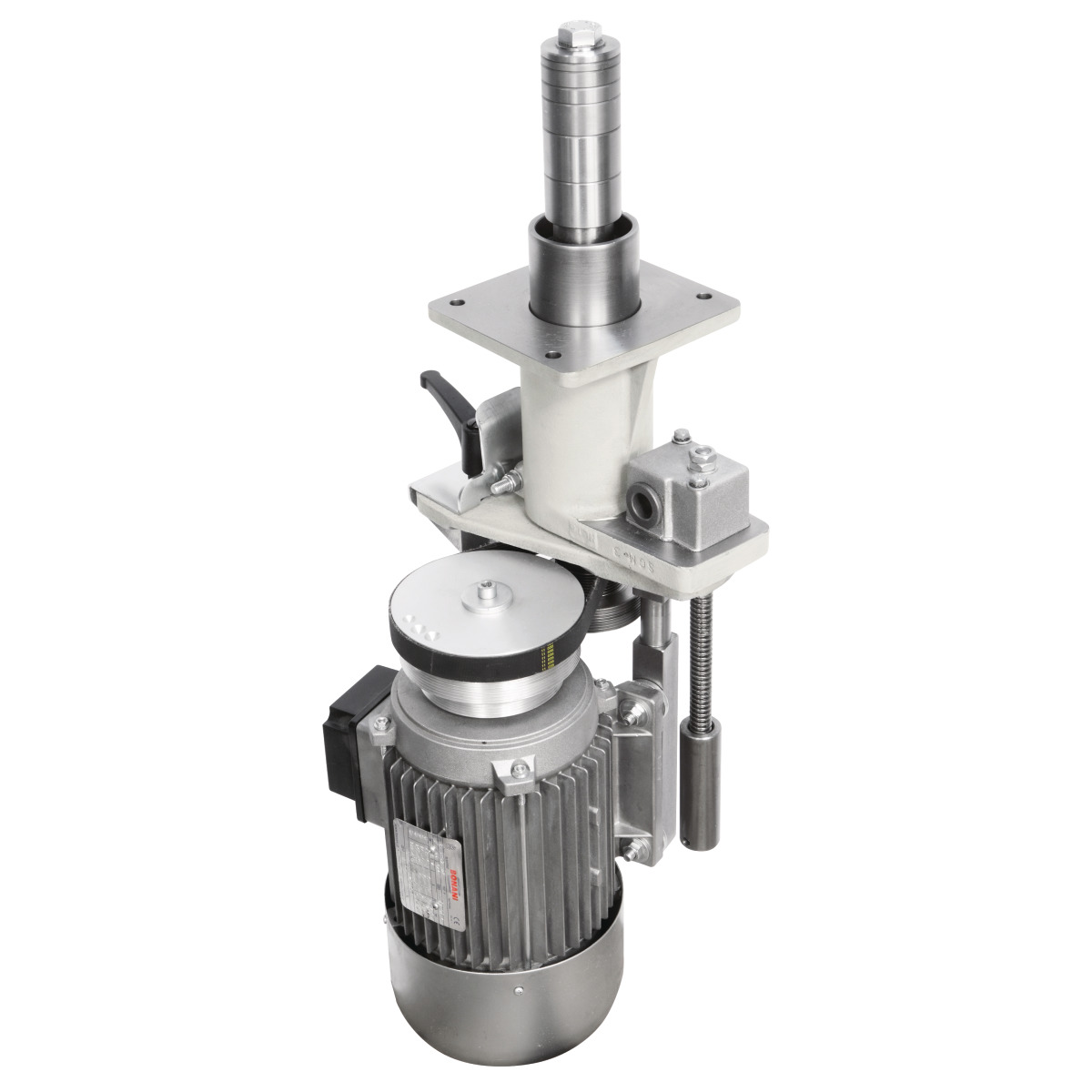

Grauguss-Fräsaggregat
- Direkt am Frästisch befestigt
- Frässpindel weit oben mit Präzisionskugellager gelagert, dadurch geringstmögliche Lagerbelastung und höchstmögliche Lebensdauer
- 3 Fräsgeschwindigkeiten von 3500 bis 10000 min¯¹
Leistungsstarke Motoren
- mit leistungsstarkem Drehstrom-Motor ausgestattet

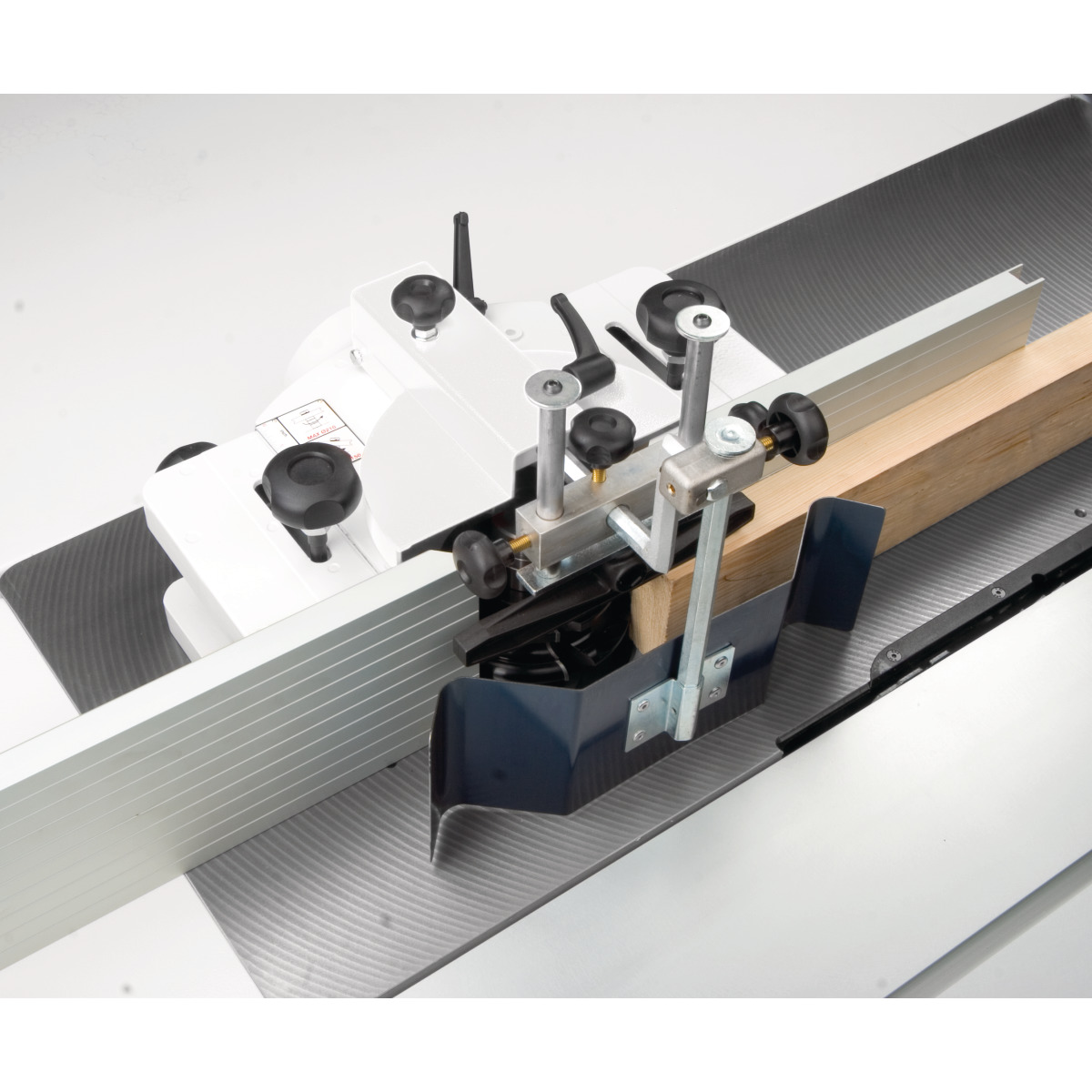

Frässschutz
- Der Standard-Frässchutz ist für maximale Sicherheit serienmäßig mit einer höhenverstellbaren Führungsschiene und Schutzblech ausgestattet.

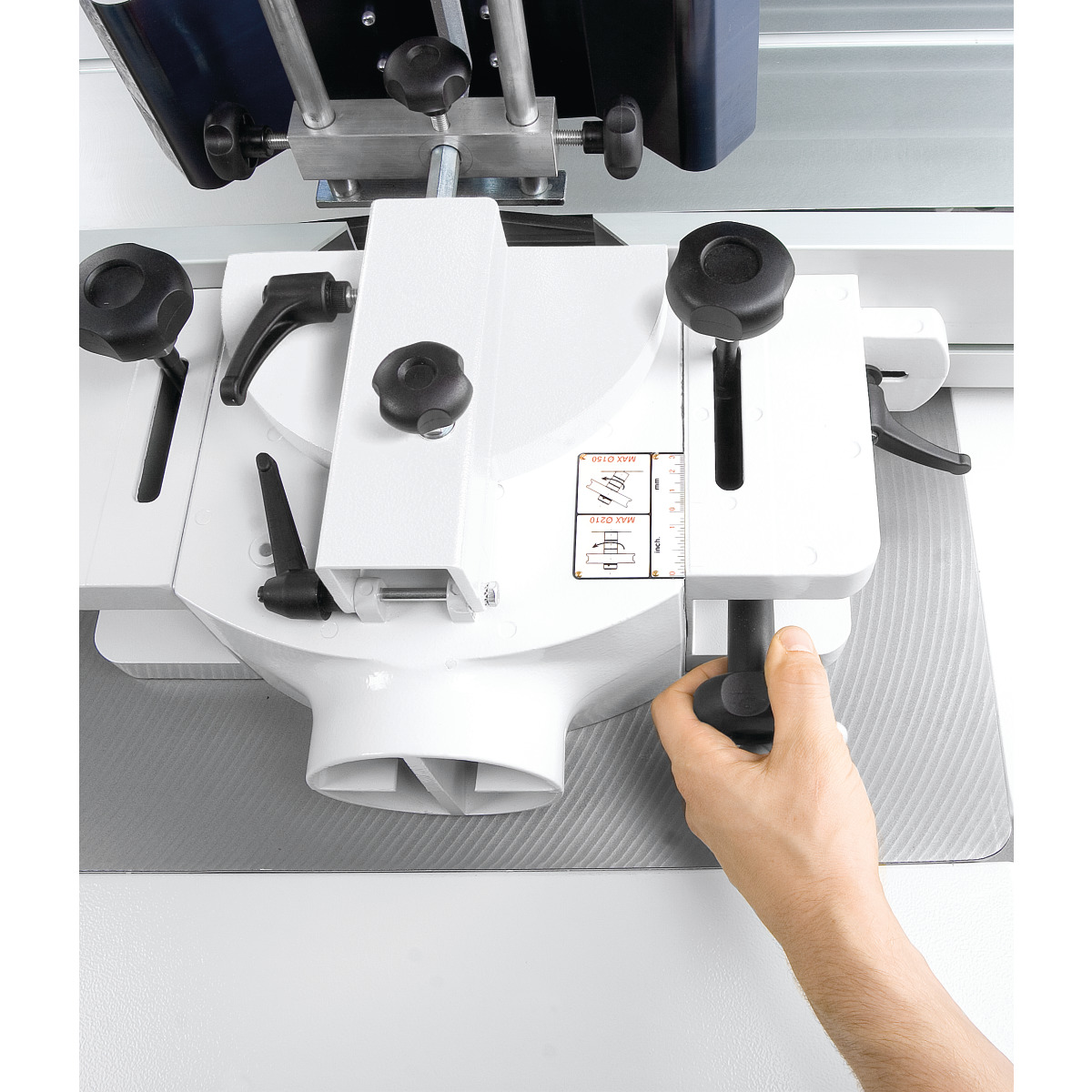

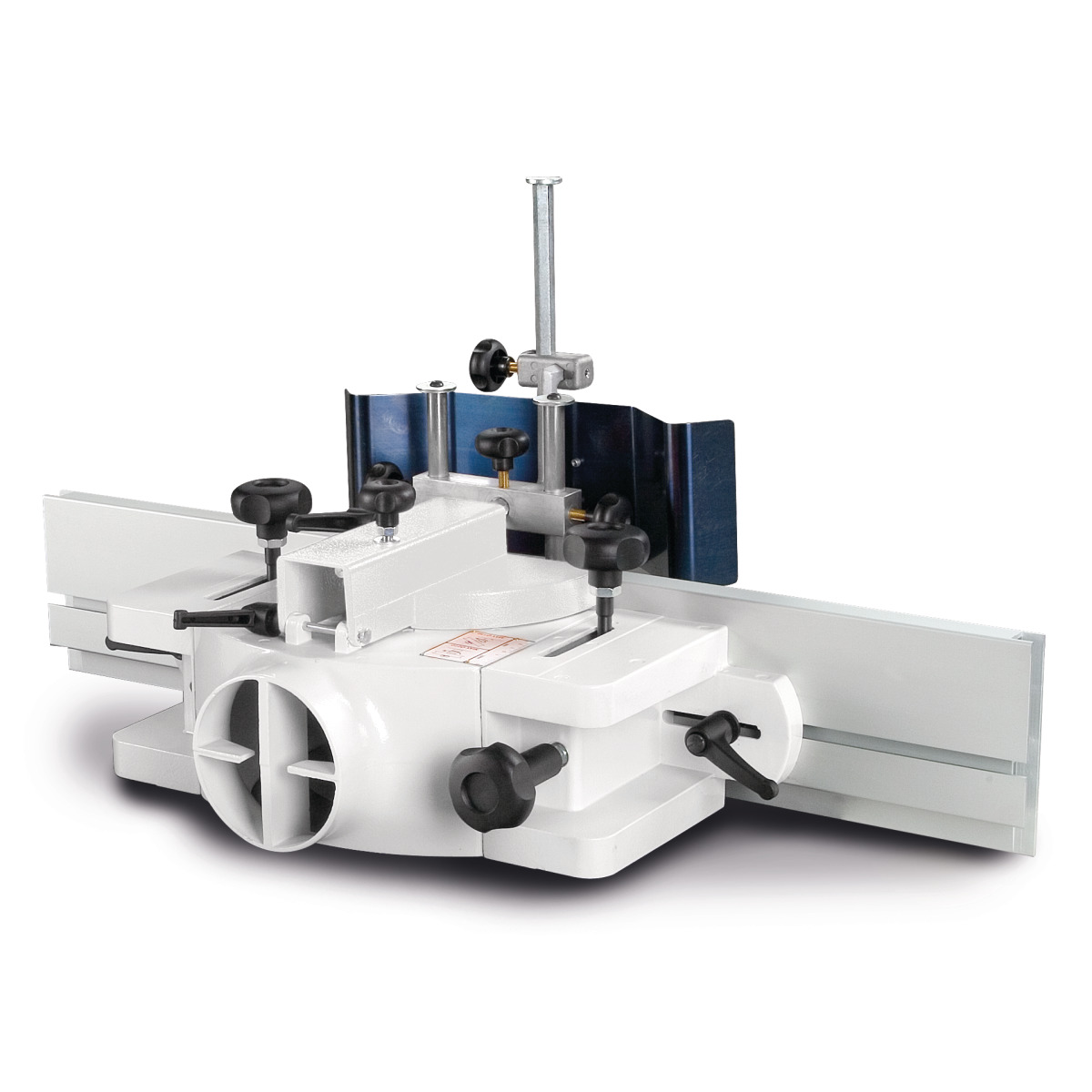

Fräsanschlag
- Exakter Fräsanschlag mit einer Schnellverstellung und einer Feineinstellung mit Skala an der Anschlagbacke
- Der integrierte Absauganschluss sorgt für freie Sicht

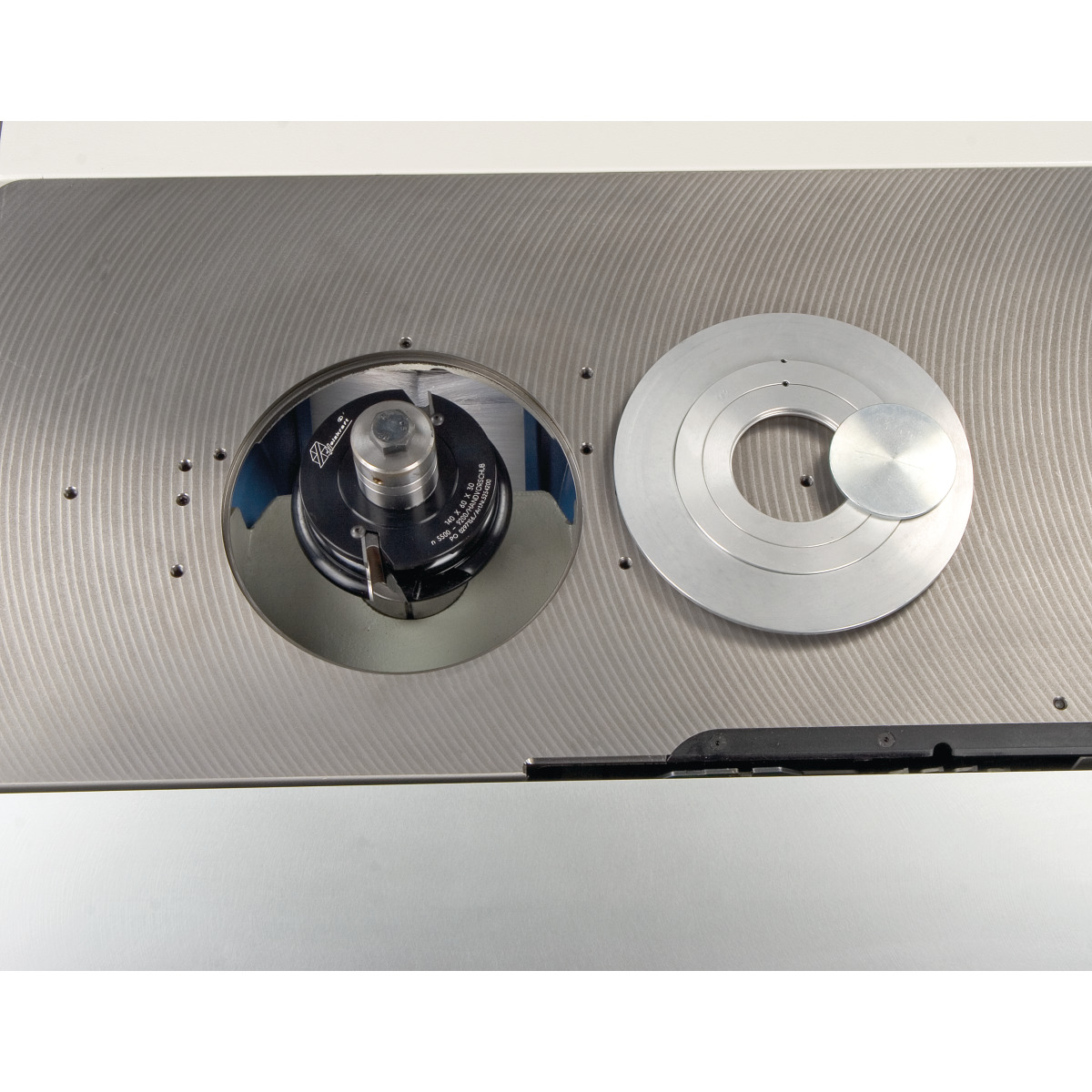

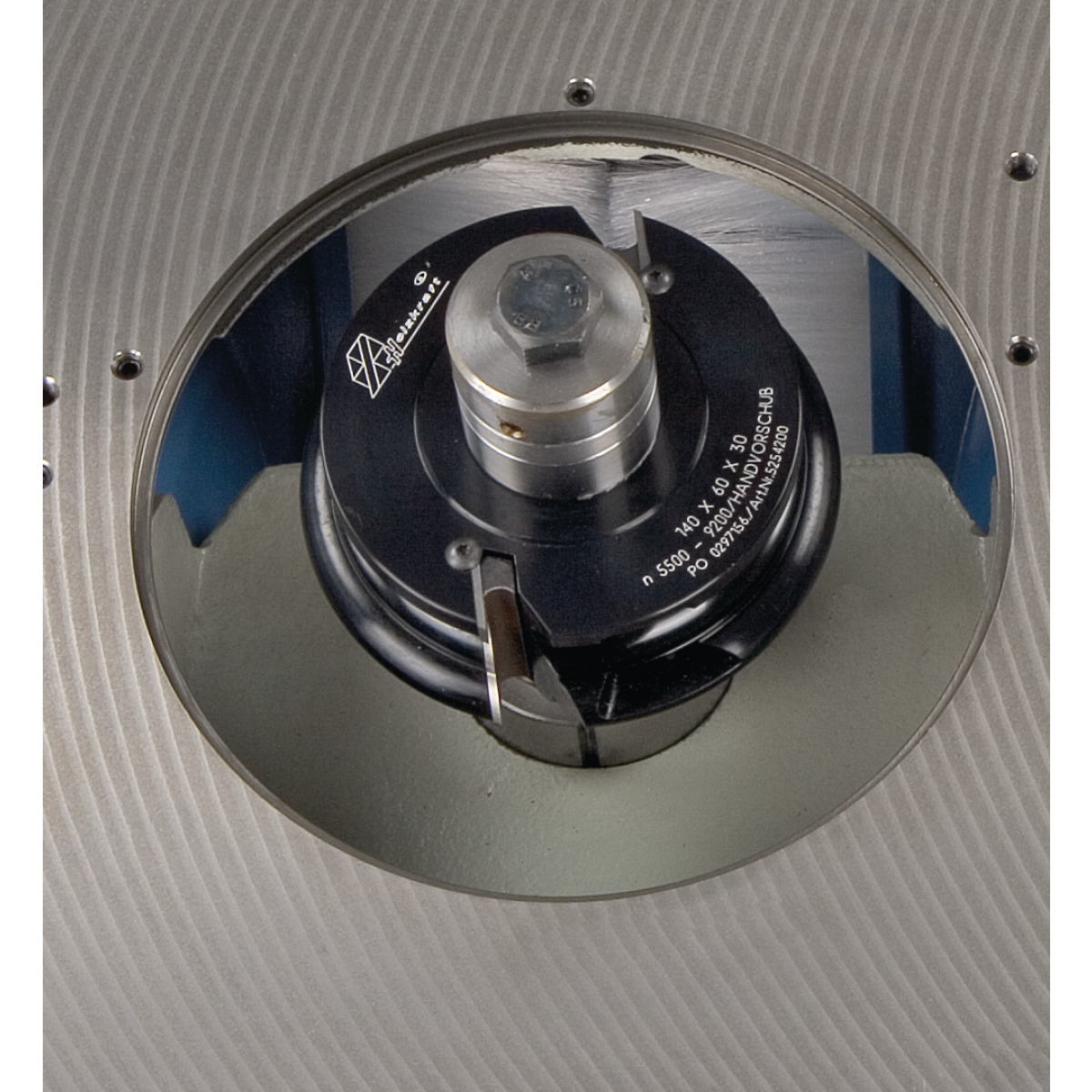

Frästischöffnung
- Eine große Frästischöffnung ermöglicht auch den Einsatz von größeren Abplattfräsern und Zapfenschneid- und Schlitzwerkzeugen über und unter dem Tisch

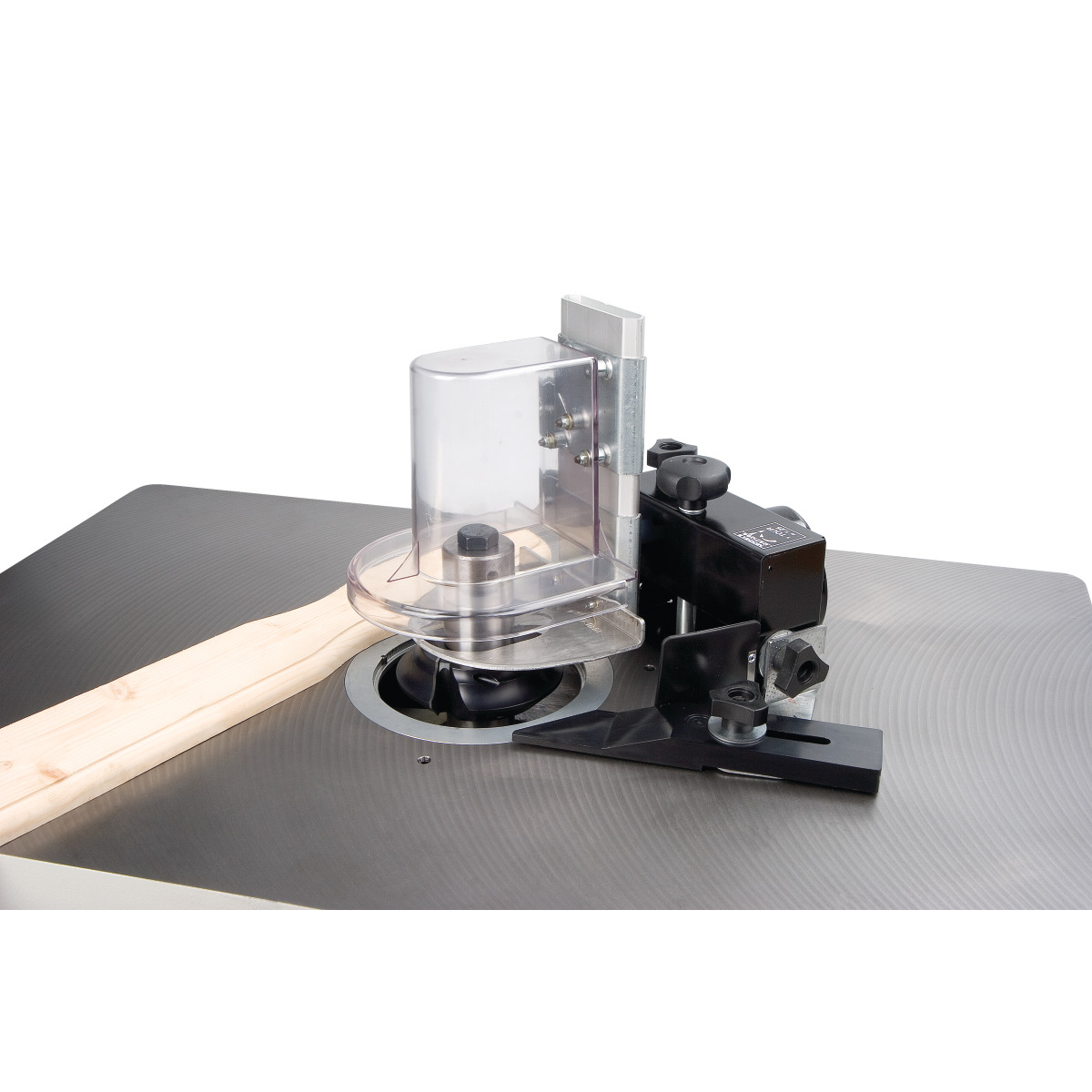

Bogenfrässchutzhaube
- Serienmäßig im Lieferumfang enthalten

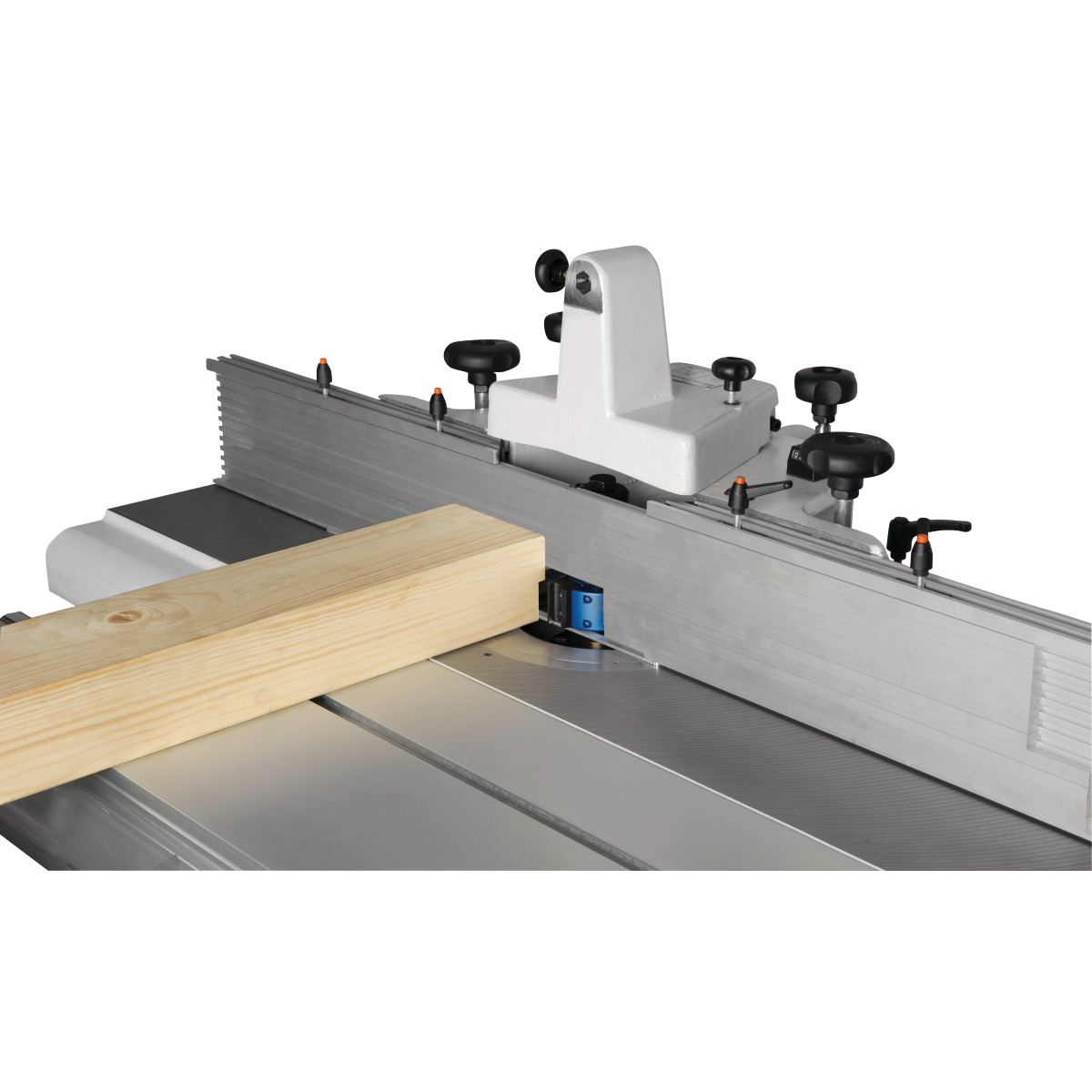

Wendeanschlagbacken
- vielseitig integrierbarer Anschlag zum Überbrücken der Werkzeuglücke
- ermöglicht sicheres Arbeiten auch mit schmalen Werkstücken
Zubehör

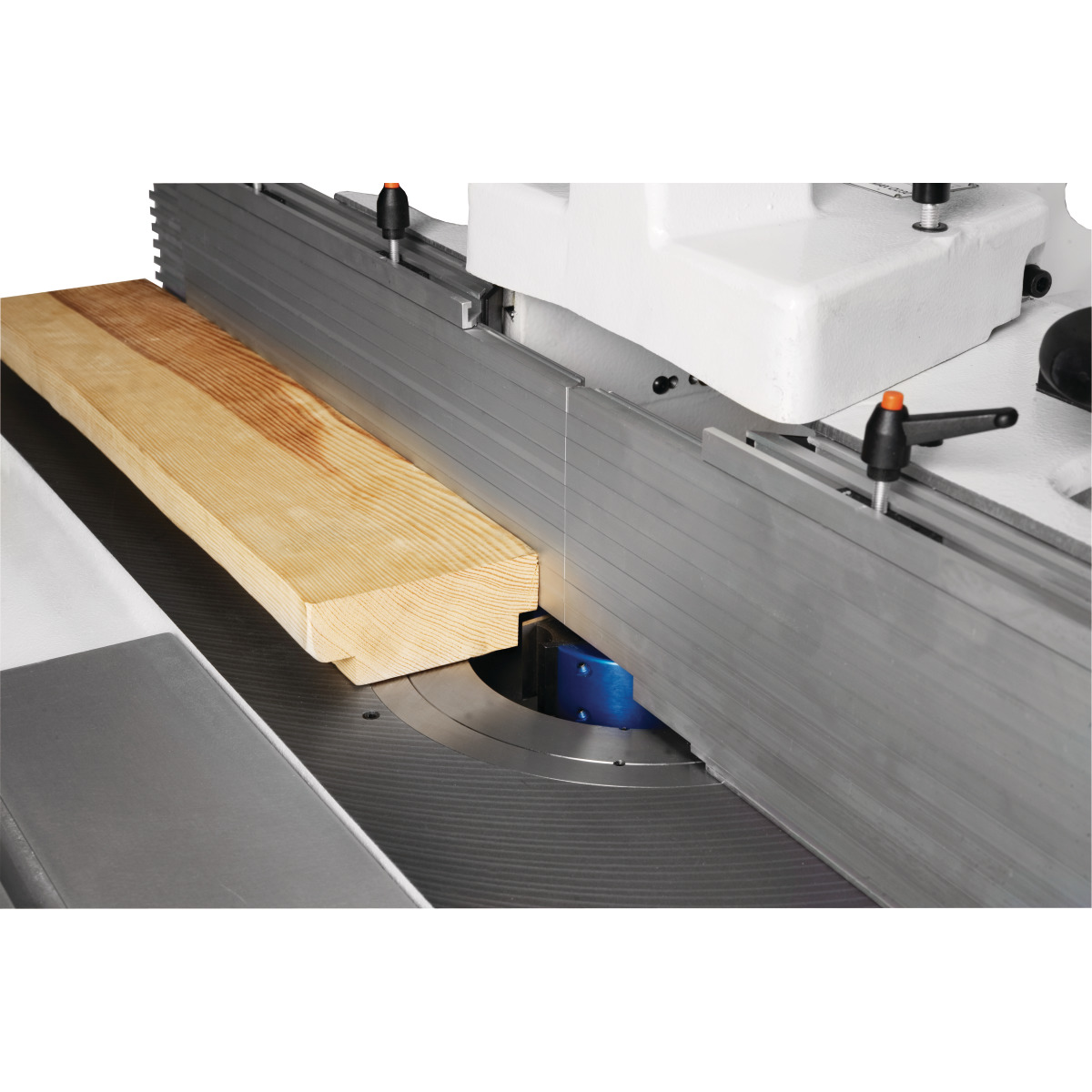

HOLZKRAFT-Sicherheits-Systemanschlagbacken, verstellbar
- Optimaler Schutz auf jeder Tischfräse, individuell einstellbar auf die jeweilige Aufgabe
- Universelle Grundelemente zur Aufnahme von AIGNER-Sicherheits- und Arbeitsvorrichtungen
- Schnell einstellbar durch gleichzeitge Klemmung aller einzeln verschiebbaren Stäbe
- Aus hochwertigem Aluminium
- Universal einsetzbar auf allen HOLZKRAFT Tischfräsmaschinen
- 500 mm: Art.-Nr.: 5851000
- 650 mm: Art.-Nr.: 5851650
- Bogenfrässchutzhaube
- Aluminium-Anschlagbacken
Merkmale
| Abmessungen des Arbeitstisches | 1000 x 575 mm |
|---|---|
| Absaugstutzen Durchmesser |
|
| Anschlussspannung | 400 V |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitstisch Breite | 575 mm |
| Arbeitstisch Länge | 1000 mm |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Gewicht (Netto) ca. | 240 kg |
| Gewicht ca. | 240 kg |
| Leistung Antriebsmotor | 5,0 kW |
| Maschinenkörper Breite/Tiefe | 575 mm |
| Maschinenkörper Länge | 1000 mm |
| max. Überstand der Spindel über dem Tisch | 130 mm |
| max. Werkzeugdurchmesser absenkbar unter dem Tisch | 180 mm |
| Motorleistung 400 V / 50 Hz / S6 - 40% | 5,0 kW |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 100 mm |
| Platzbedarf Breite/Tiefe | 920 mm |
| Platzbedarf Länge | 1945 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldorn-Ø | 30 mm |
| Spindeldrehzahl | 3500/7000/10000 min-1 |
| Spindeldrehzahl(en) | 3500/7000/10000 min¯¹ |
| Spindelüberstand max. über Tisch | 130 mm |
| Tischhöhe | 900 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Profilfräsen | 210 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
