Beschreibung
- Beste Kraftübertragung durch Aluminium-Riemenscheiben
- Not-Halt-Schlagschalter
- Bohrspindel mit Präzisionskugellagern
- Garantierte Rundlaufgenauigkeit kleiner als 0,03 mm an der Bohrspindel gemessen

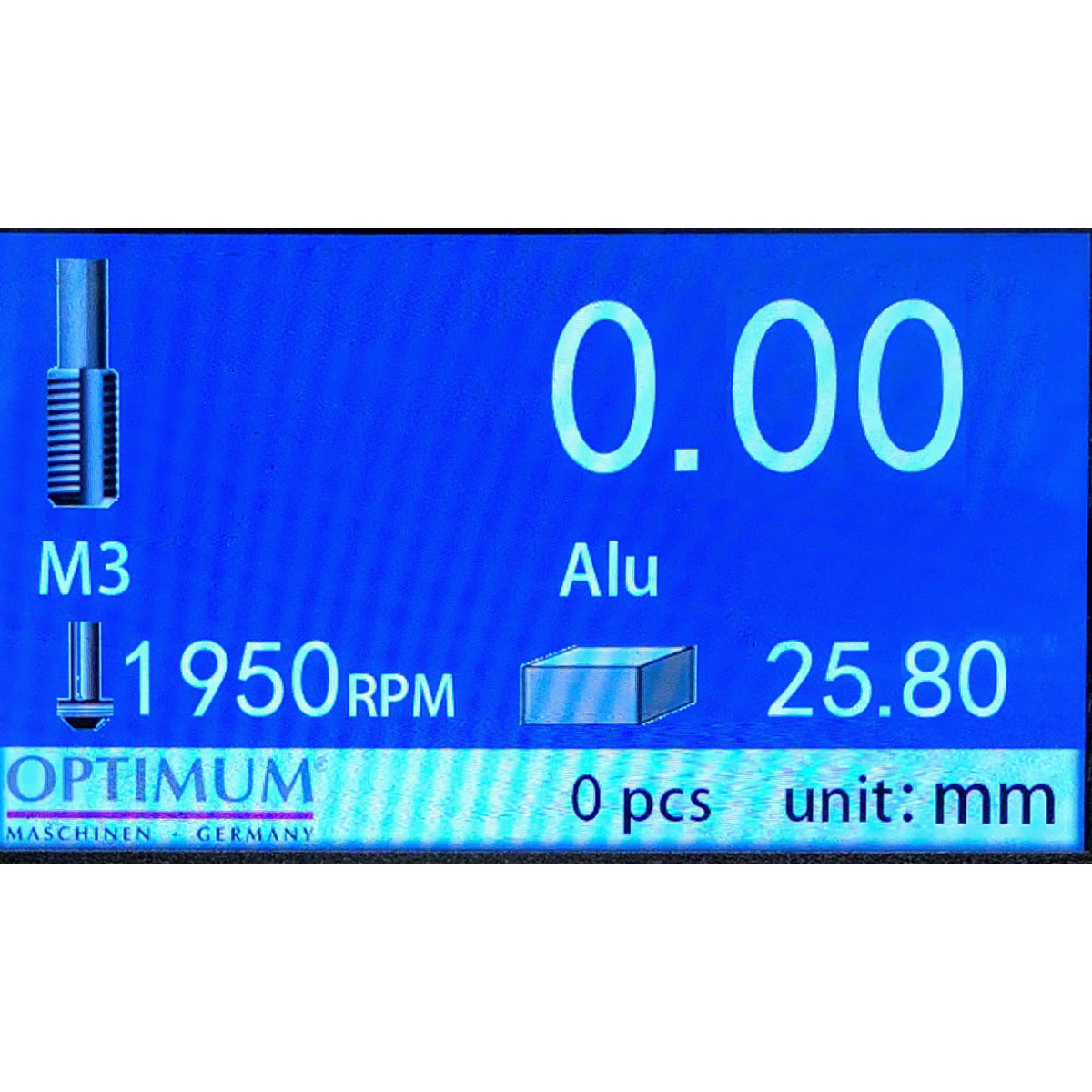

- Schmutz- und wasserresistente, leicht zu reinigende Folientastatur mit kontrastreichem OLED-Display
- Blendfreie LED-Beleuchtung links und rechts im Bohrkopf integriert. Keine störende Schatten
- Gewindeschneidmodus
- Sprachauswahl im Anzeigenfeld wahlweise DE-EN-FR-RU
- Digitaler Referenzpunkt
- Digitaler Teilezähler
- Akustisches Signal bei Erreichen der Bohrtiefe
- Reduzierte Drehzahl im Gewindeschneidmodus
- Höhenverstellbarer Futterschutz mit Mikroschalter für größtmöglichen Schutz
- Präzise gearbeiteter Bohrtisch mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Bohrtisch wegschwenkbar
- Massive Grundplatte mit parallel verlaufenden T-Nuten
Ausstattungsdetails:
Beim Bohren und Gewindeschneiden stellt die Maschine nach Angabe des Bohrdurchmessers und des Materials, selbsttätig die optimale Drehzahl für das Werkzeug ein.

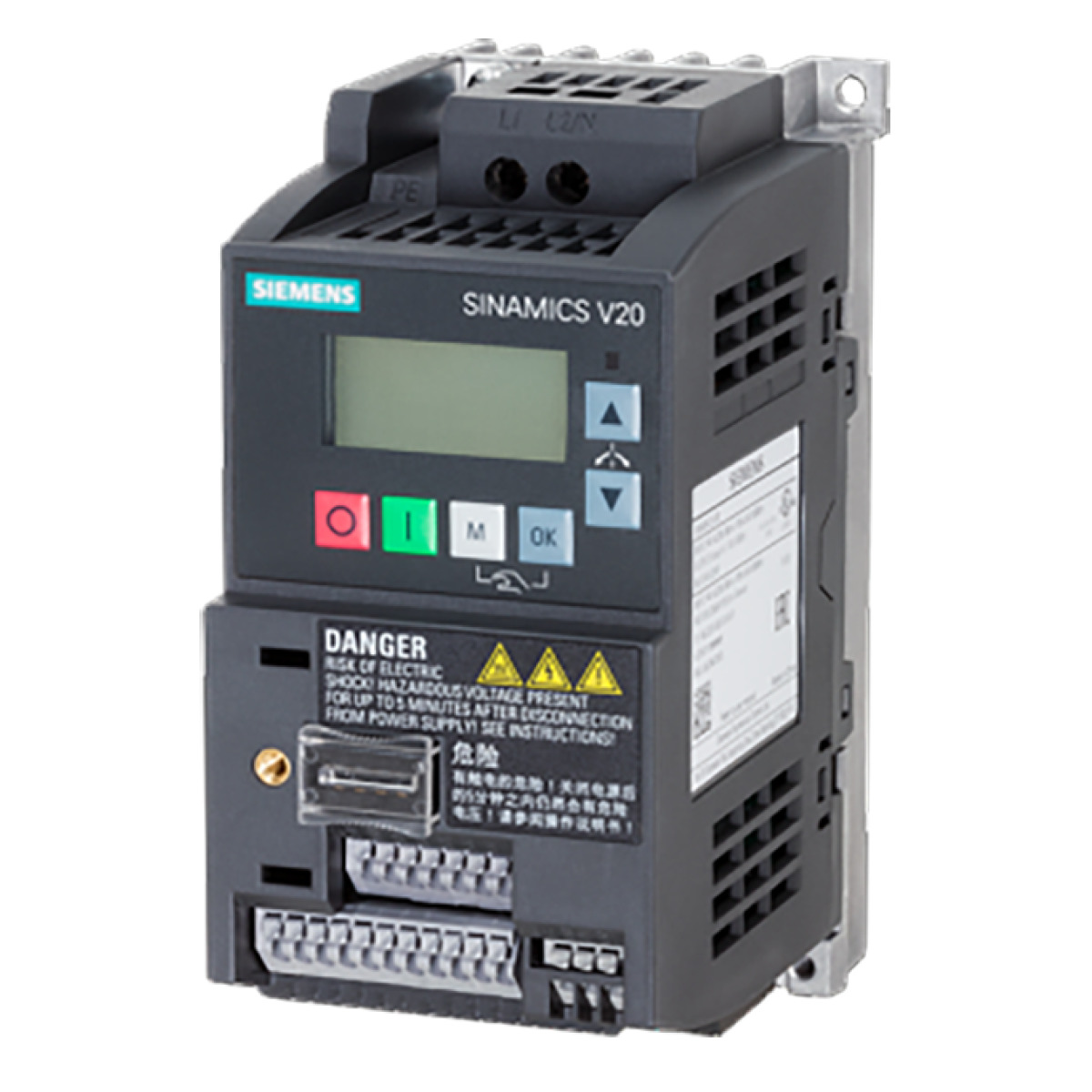

Zum Patent angemeldet DE 10 2015 006 876 A1- Siemens Umrichter SINAMICS V20
- Schnellspannbohrfutter 1 - 13 mm
Merkmale

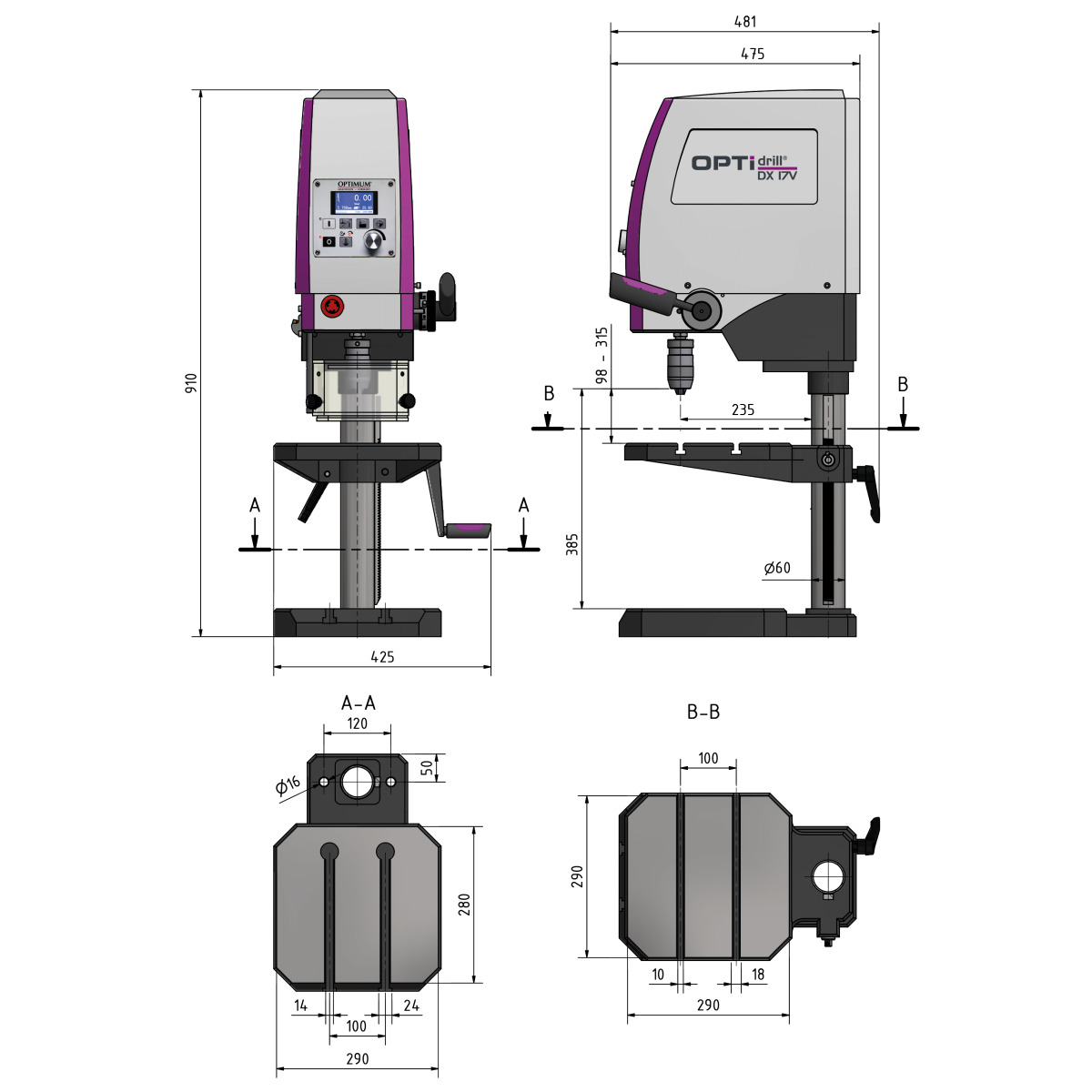

| Abstand Bohrfutter - Bohrtisch max. | 315 mm |
|---|---|
| Abstand Bohrfutter - Bohrtisch min. | 98 mm |
| Abstand Bohrfutter - Maschinenfuß max. | 385 mm |
| Abstand Bohrfutter - Maschinenfuß min. | 385 mm |
| Anschlussspannung | 230 V |
| Ausladung | 235 mm |
| Bohrleistung Stahl (S235JR) | 16 mm |
| Bohrtisch Arbeitsfläche Breite | 290 mm |
| Bohrtisch Arbeitsfläche Länge | 290 mm |
| Bohrtisch T-Nuten Abstand | 100 mm |
| Bohrtisch T-Nuten Anzahl | 2 |
| Bohrtisch T-Nuten Größe | 10 mm |
| Bohrtischdrehung | 360 Grad |
| Breite/Tiefe (Produkt) ca. | 481 mm |
| Dauerbohrleistung Stahl (S235JR) | 13 mm |
| Drehzahlbereich | 50 - 4000 min-1 |
| Elektrische Spannung | 230 V |
| EMV-Klasse | C2 |
| Gewicht (Netto) ca. | 73 kg |
| Gewindeschneiden Stahl (S235JR) | M8 |
| Höhe (Produkt) ca. | 910 mm |
| Länge (Produkt) ca. | 425 mm |
| Leistung Antriebsmotor | 1,0 kW |
| Maschinenfuß Arbeitsfläche Breite | 280 mm |
| Maschinenfuß Arbeitsfläche Länge | 290 mm |
| Maschinenfuß T-Nuten Abstand | 100 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Phase(n) | 1 Ph |
| Pinolenhub | 60 mm |
| Säulendurchmesser | 60 mm |
| Spindelaufnahme | MK 2 |
| Steuerung der Drehzahlregelung | Drehzahl elektronisch regelbar |
| Stromart | AC |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
