Beschreibung
- Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
- Wartungsarmes Getriebe mit Fettschmierung
- Getriebe mit PA6 Zahnrädern
- Großer Drehzahlbereich
- Schwere, massive Gussausführung

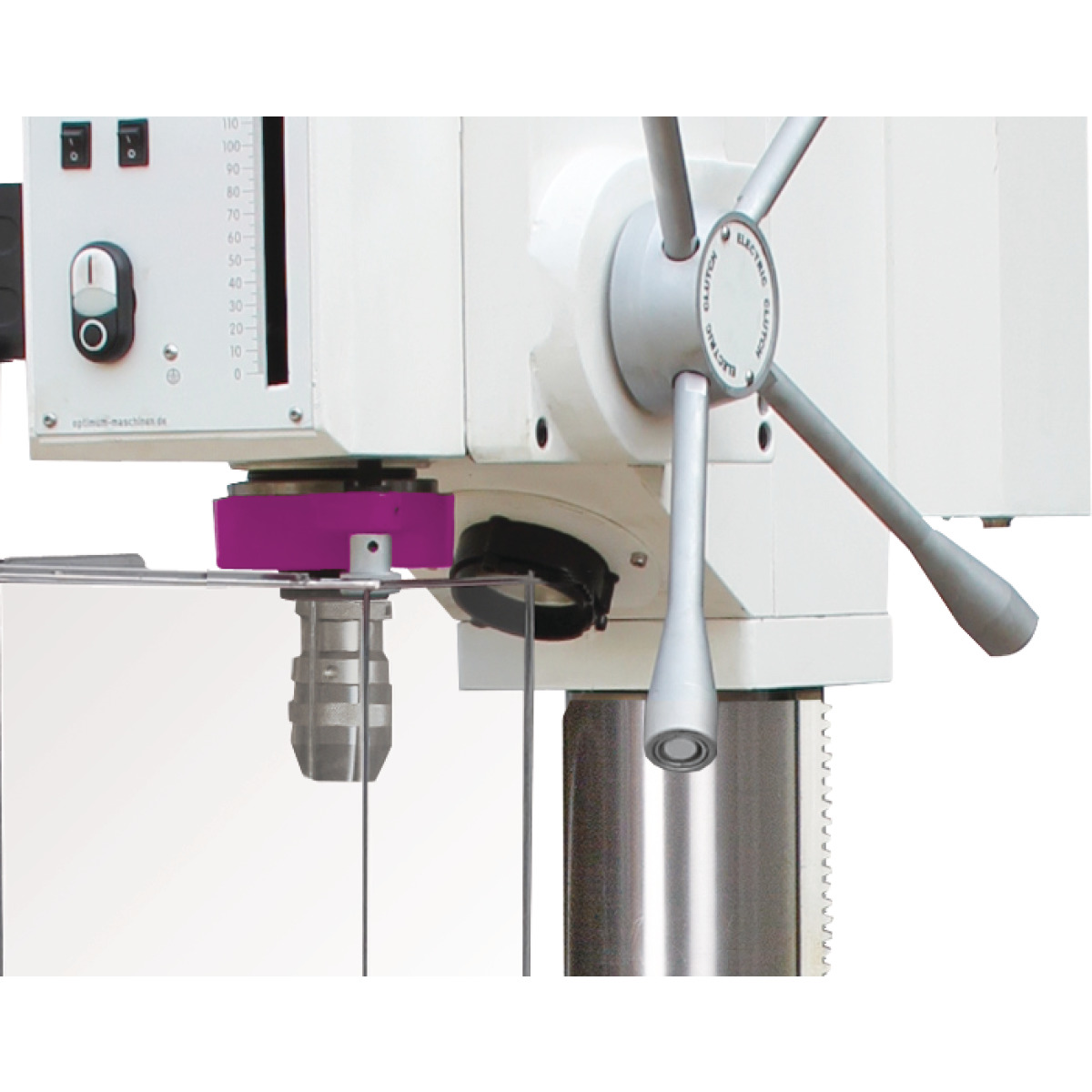

- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Bohrtiefenanschlag einstellbar mit Millimeterskala
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert

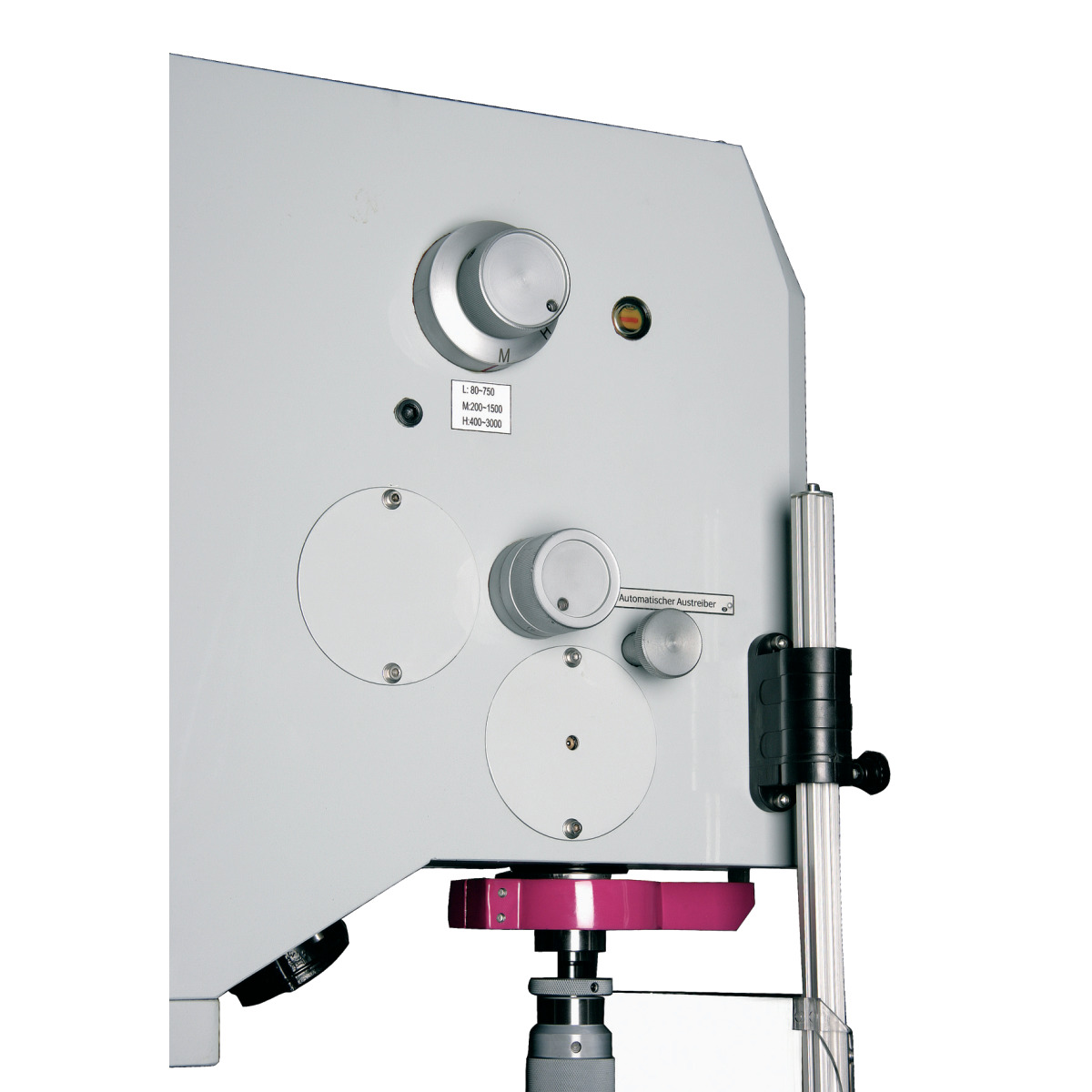

- Integrierter Austreiber für einen leichten Werkzeugwechsel
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
- Adapter MK3-B16
Merkmale
| Abmessung (L x B x H) | 600 x 380 x 1.300 mm |
|---|---|
| Abstand Spindel - Bohrtisch | max. 450 mm |
| Abstand Spindel - Bohrtisch max. | 450 mm |
| Abstand Spindel - Maschinenfuß | max. 610 mm |
| Abstand Spindel - Maschinenfuß max. | 610 mm |
| Anschlussspannung | 400 V |
| Antriebsleistung Spindelmotor | 1,1 / 1,5 kW |
| Anzahl der Drehzahlbereiche | 8 Stufen |
| Arbeitsfläche Maschinenfuß | 350 x 322 mm |
| Ausladung | 235 mm |
| Bohrleistung Stahl (S235JR) | 24 mm |
| Bohrtisch Arbeitsfläche Breite | 380 mm |
| Bohrtisch Arbeitsfläche Länge | 380 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch drehbar | 360 Grad |
| Bohrtisch neigbar | - |
| Bohrtisch T-Nuten Anzahl | 2 |
| Bohrtisch T-Nuten Größe | 14 mm |
| Bohrtischdrehung | 360 ° |
| Bohrtischgröße (LxB) | 380 x 380 mm |
| Breite/Tiefe (Produkt) ca. | 380 mm |
| Dauerbohrleistung Stahl (S235JR) | 21 mm |
| Drehzahlbereich | 75 – 2900 min¯¹ |
| Elektrischer Anschluss | 400 V / 3 Ph ~50 Hz |
| Gesamtgewicht ca. | 158 kg |
| Gewicht (Netto) ca. | 158 kg |
| Höhe (Produkt) ca. | 1430 mm |
| Länge (Produkt) ca. | 610 mm |
| Maschinenfuß Arbeitsfläche Breite | 356 mm |
| Maschinenfuß Arbeitsfläche Länge | 350 mm |
| Maschinenfuß T-Nuten Abstand | 120 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Maschinenfuß T-Nutengröße | 14 mm |
| Motorleistung | 1,1 / 1,5 kW |
| Netzfrequenz | 50 Hz |
| Pinolenhub | 127 mm |
| Säulendurchmesser | 92 mm |
| Spindelaufnahme | MK 3 |
| Spindeldrehzahl | 75 - 2.900 min-1 |
| Stufenanzahl | 8 Stufen |
| T-Nutengröße | 14 mm, diagonal verlaufend |
| Traglast Bohrtisch | 80 kg |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
