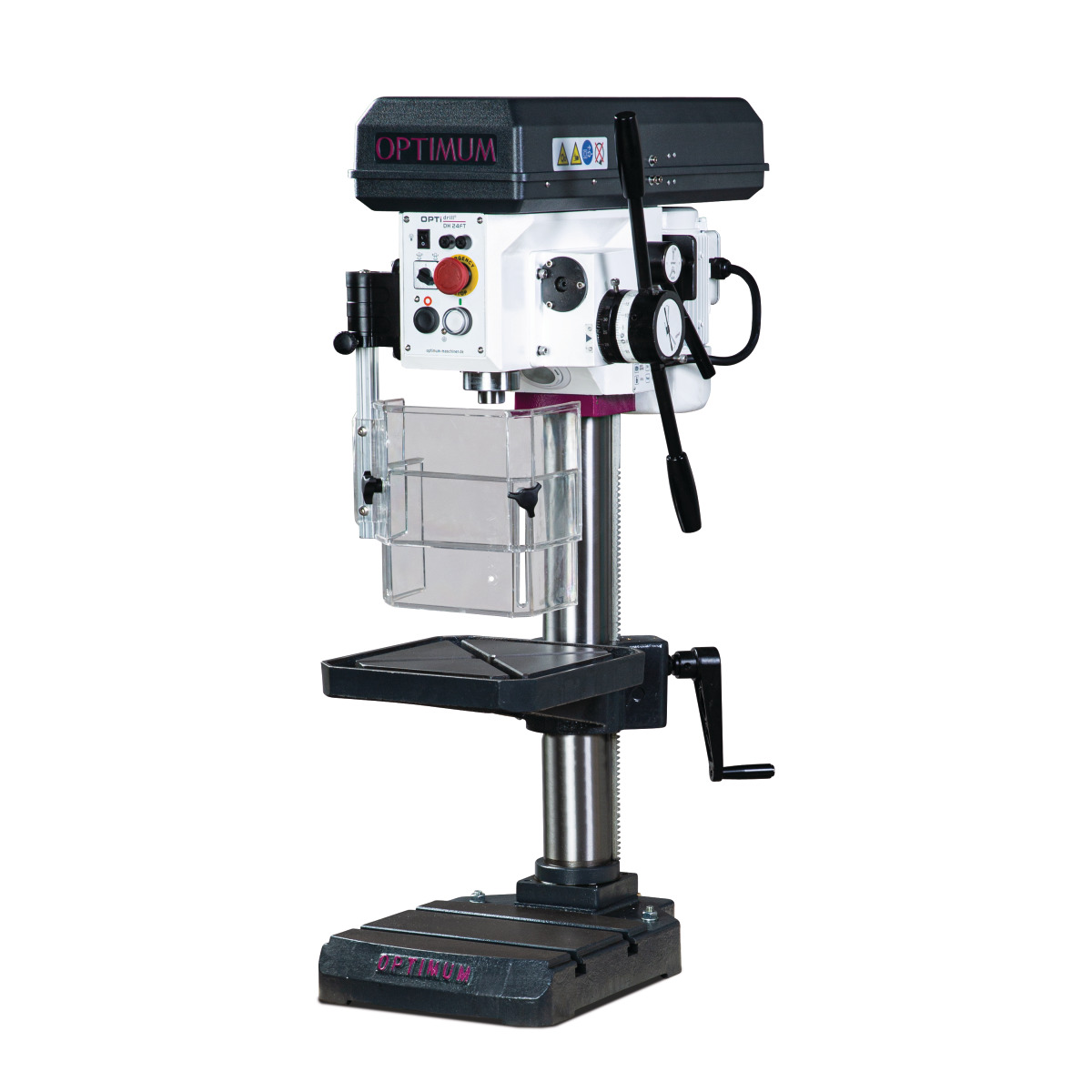

Beschreibung
- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
- Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
- Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
- Separater Not-Halt-Schlagschalter
- Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Bohrtiefenanschlag
- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemenspanneinrichtung
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit 2 diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus
- T-Nutensteine
- Maschinenschraubstock BMP 100
Merkmale
| Abstand Spindel - Bohrtisch max. | 445 mm |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 595 mm |
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 6 |
| Ausladung | 164 mm |
| Bohrleistung Stahl (S235JR) | 24 mm |
| Bohrtisch Arbeitsfläche Breite | 300 mm |
| Bohrtisch Arbeitsfläche Länge | 280 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch T-Nuten Anzahl | 2 |
| Bohrtisch T-Nuten Größe | 14 mm |
| Breite/Tiefe (Produkt) ca. | 434 mm |
| Dauerbohrleistung Stahl (S235JR) | 20 mm |
| Drehzahlbereich | 120 - 3000 min-1 |
| Elektrische Spannung | 400 V |
| Gewicht (Netto) ca. | 92 kg |
| Höhe (Produkt) ca. | 998 mm |
| Länge (Produkt) ca. | 665 mm |
| Leistung Antriebsmotor | 0,85 kW |
| Maschinenfuß Arbeitsfläche Breite | 300 mm |
| Maschinenfuß Arbeitsfläche Länge | 280 mm |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Pinolenhub | 85 mm |
| Säulendurchmesser | 80 mm |
| Spindelaufnahme | MK 2 |
| Stromart | AC |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
