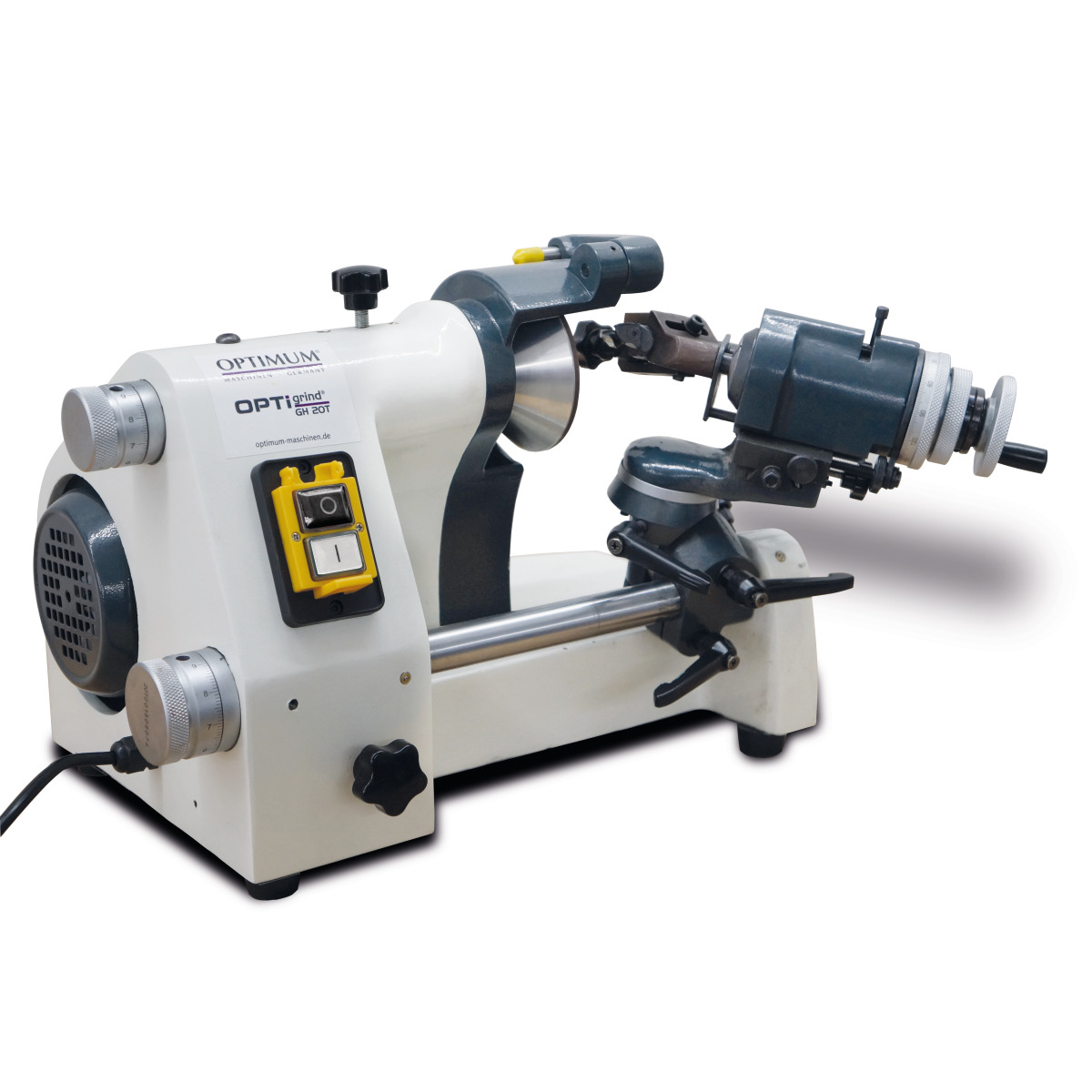

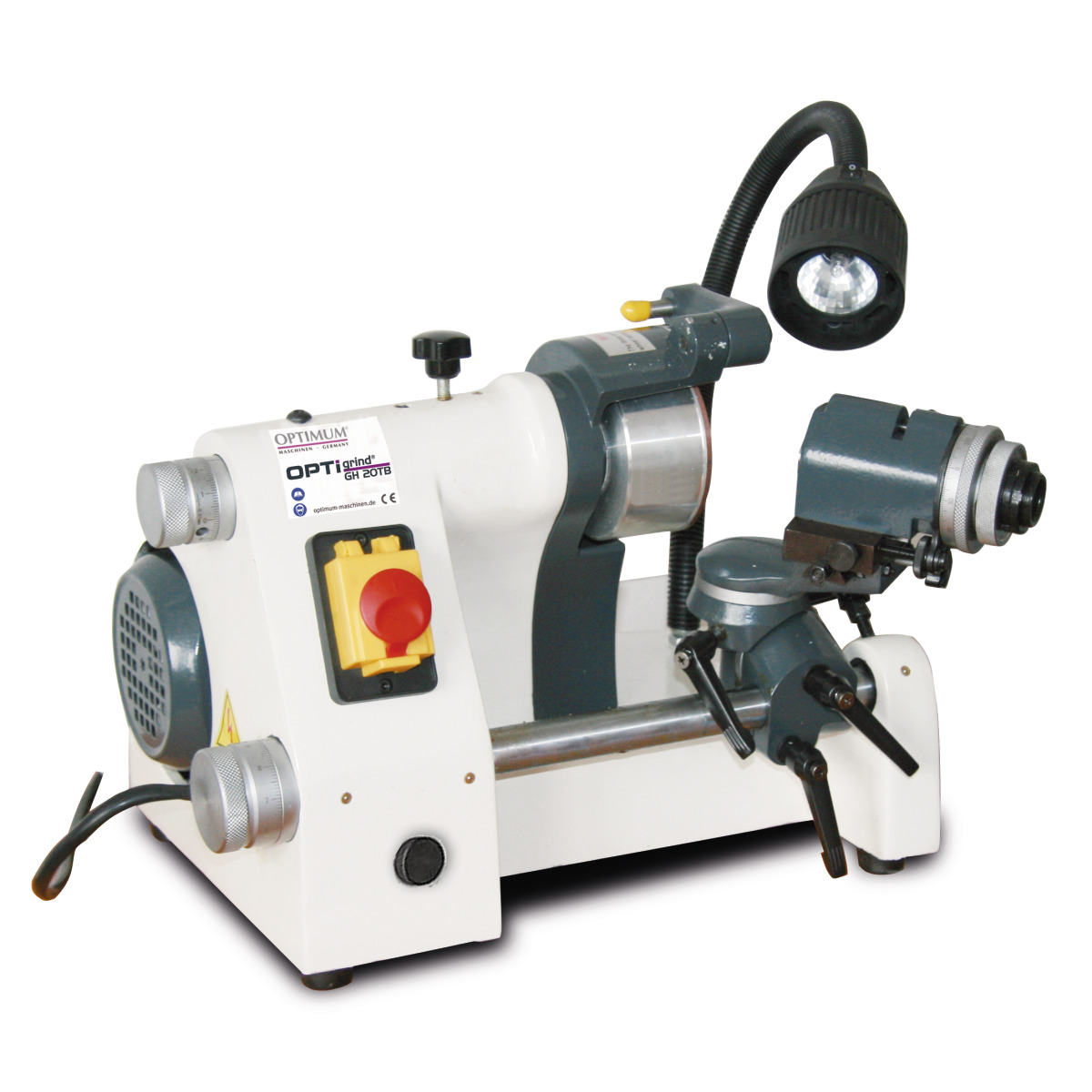

Beschreibung
- Universell einsetzbar durch vielseitige Schwenk- und Einstellmöglichkeiten
- Viele Schwenk- und Einstellmöglichkeiten zum Herstellen von Gravierstichel
(zylindrisch, zentrisch, kegelig) - Zum Schleifen von Stempeln, Spiralbohrern, Elektroden, Drehmeißeln, Zentrierspitzen usw.
- Hohe Präzision durch robusten Maschinenkörper und vibrationsfrei angetriebene Präzisionsschleifspindel
- Einfache Handhabung und Bedienung

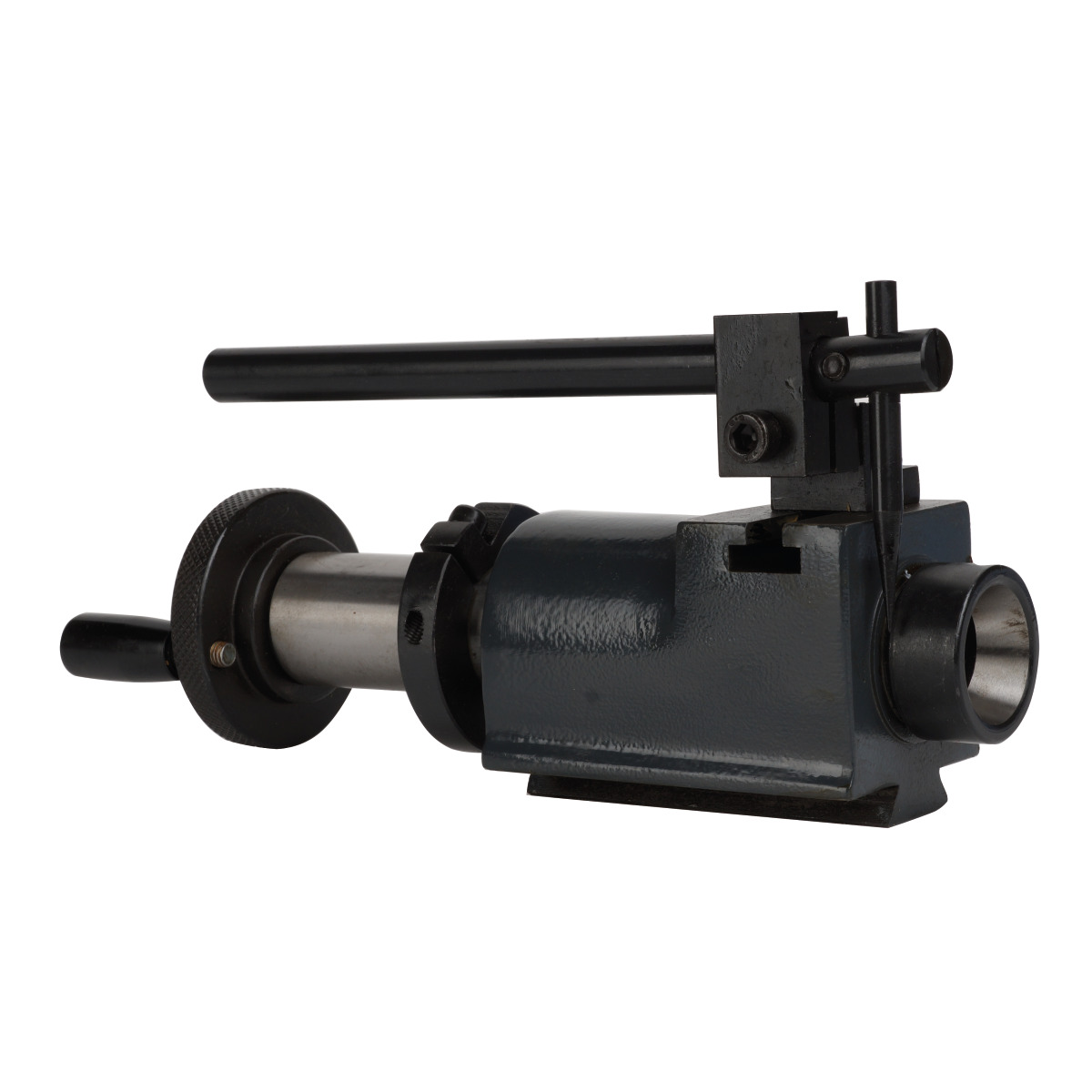

- Indexkopf mit 24 Rastpositionen
- Einstellbare Abziehvorrichtung

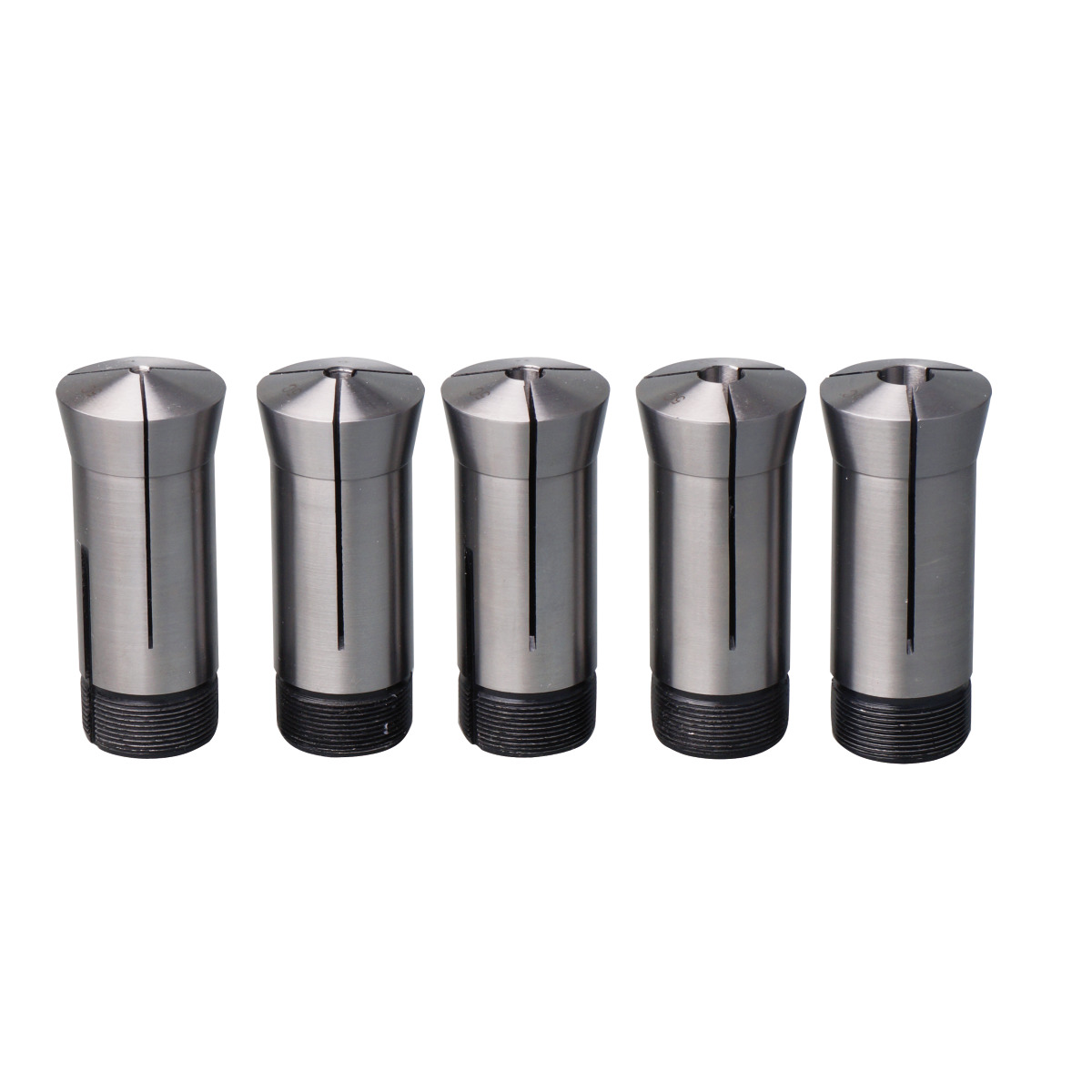

- Spannzangen 385E (5C) DIN 6341 Ø 37,5 mm; L=89 mm; 20°
- Größen Ø 4/6/8/10/12 mm

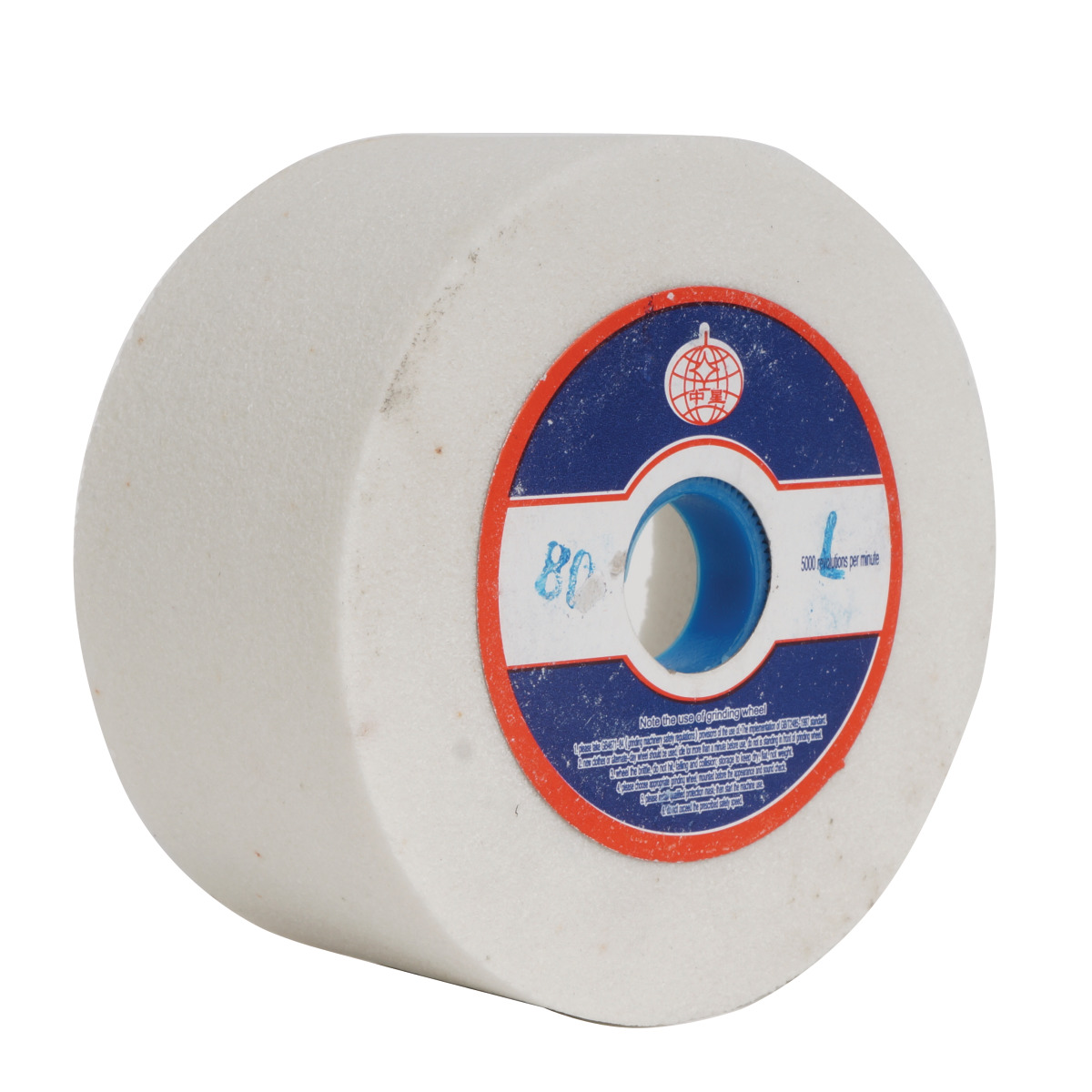

- Korund-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm
- Diamant-Topfschleifscheibe Ø 100 x 50 x Ø 20 mm (im Auslieferungszustand bereits montiert)

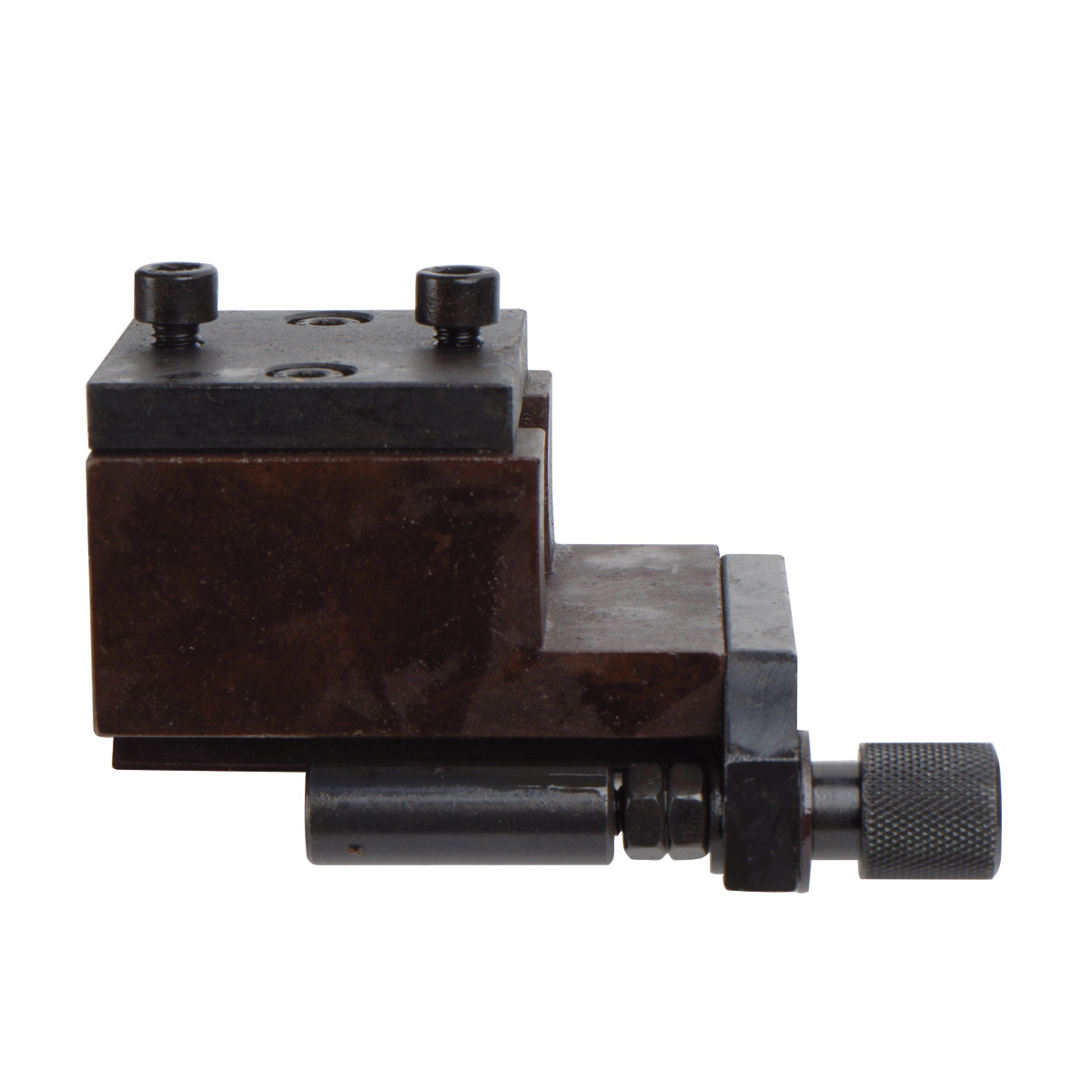

- Vorrichtung zum Nachschleifen von Drehstählen
- Vorrichtung zum Nachschleifen von Schaftfräsern

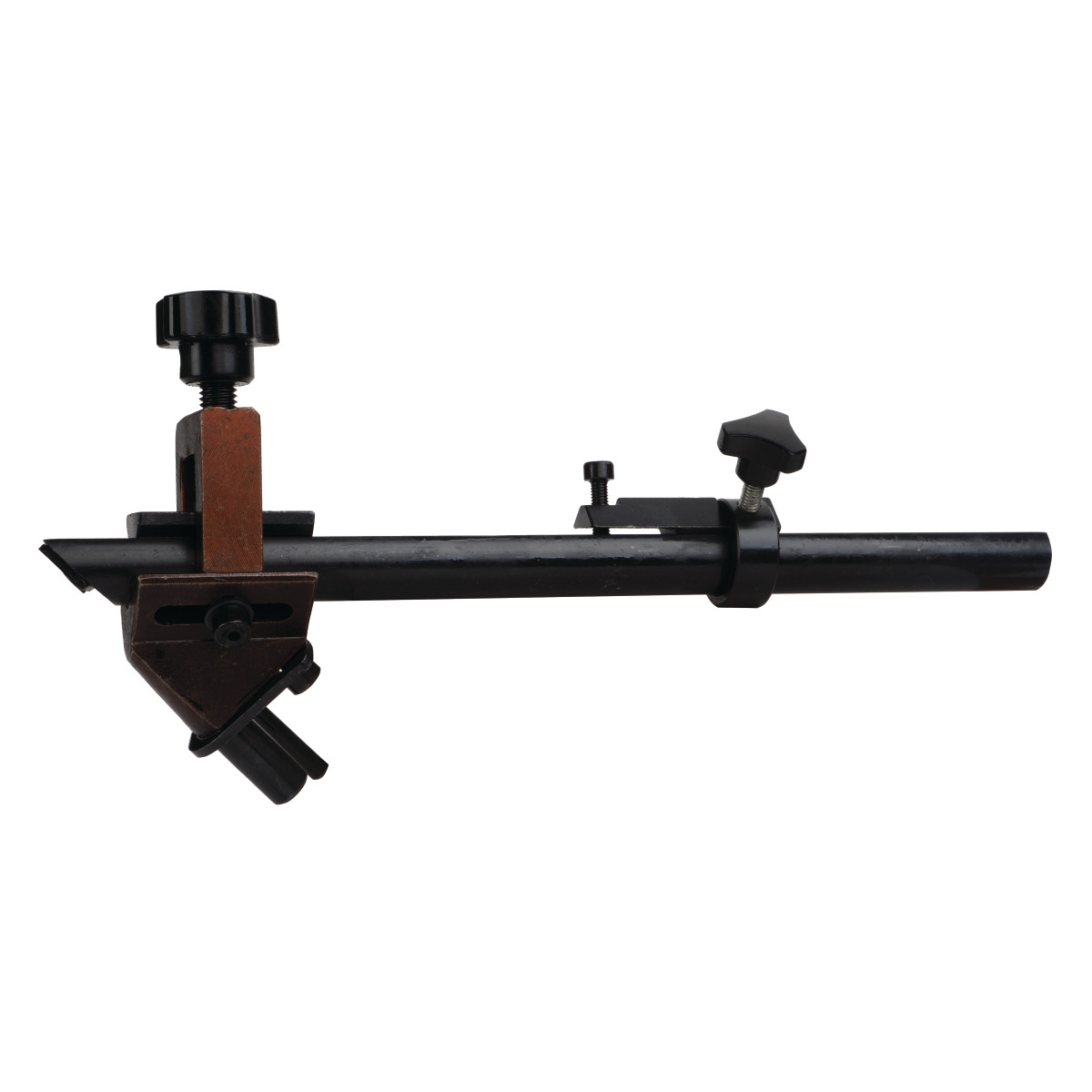

- Vorrichtung zum Nachschleifen von Spiralbohrern

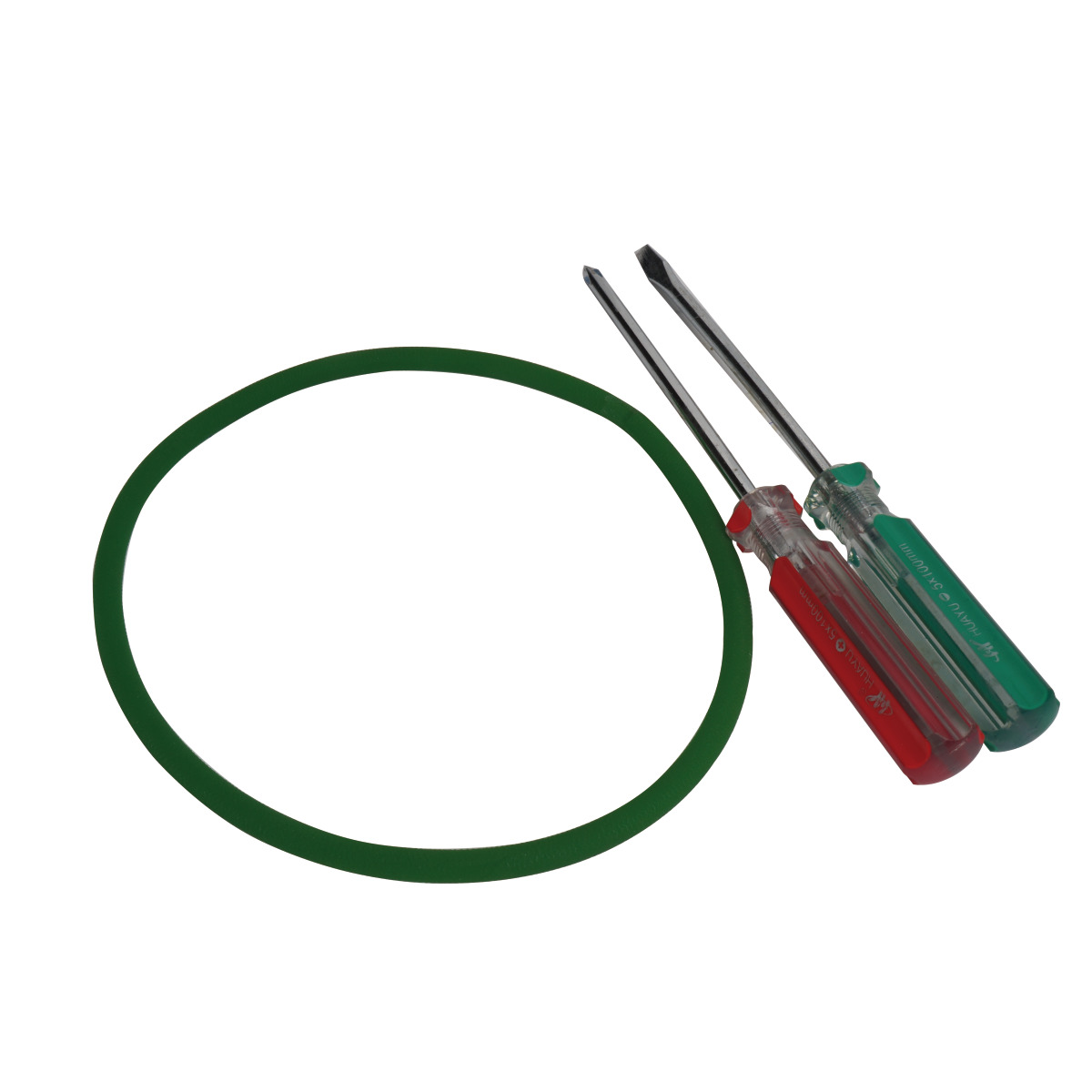

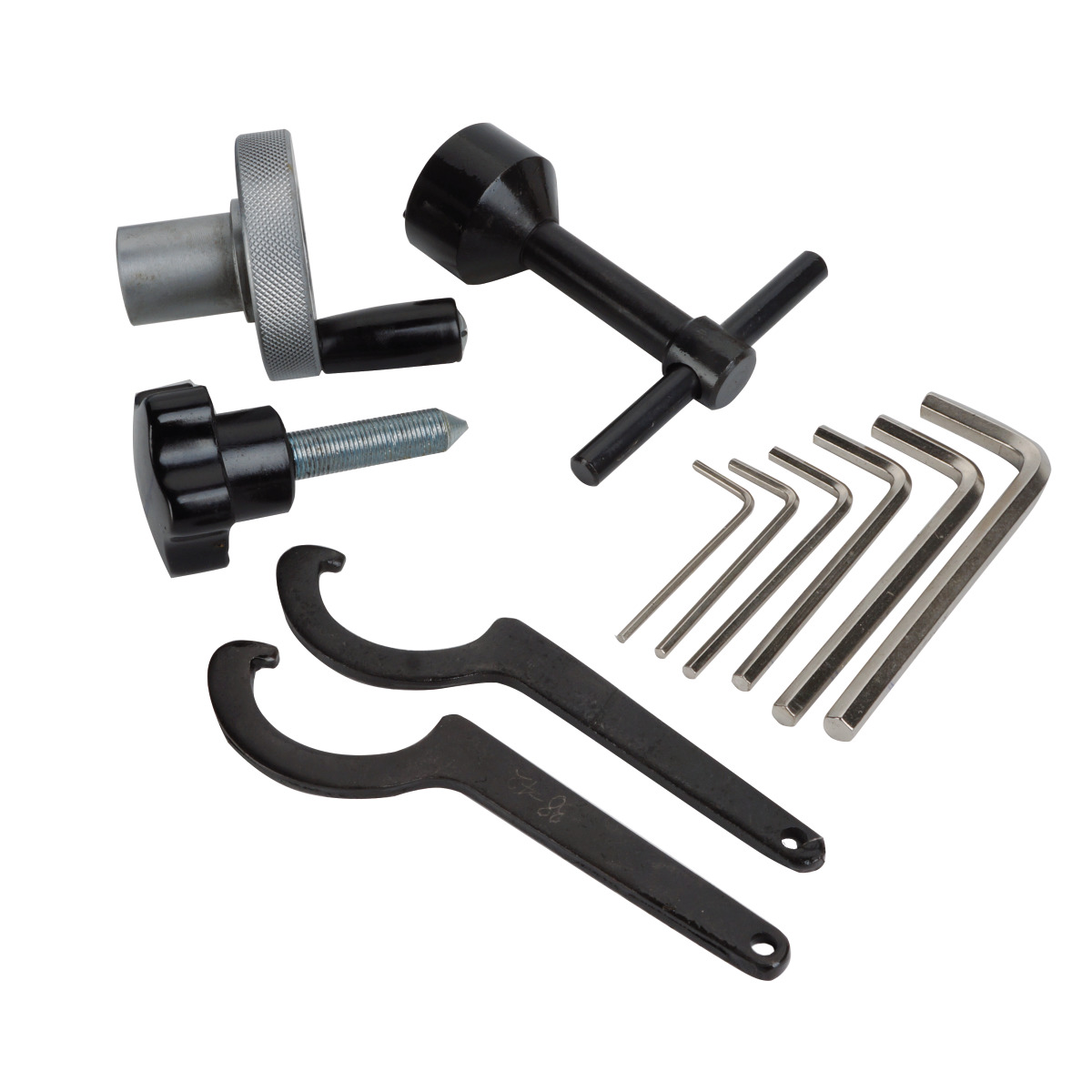

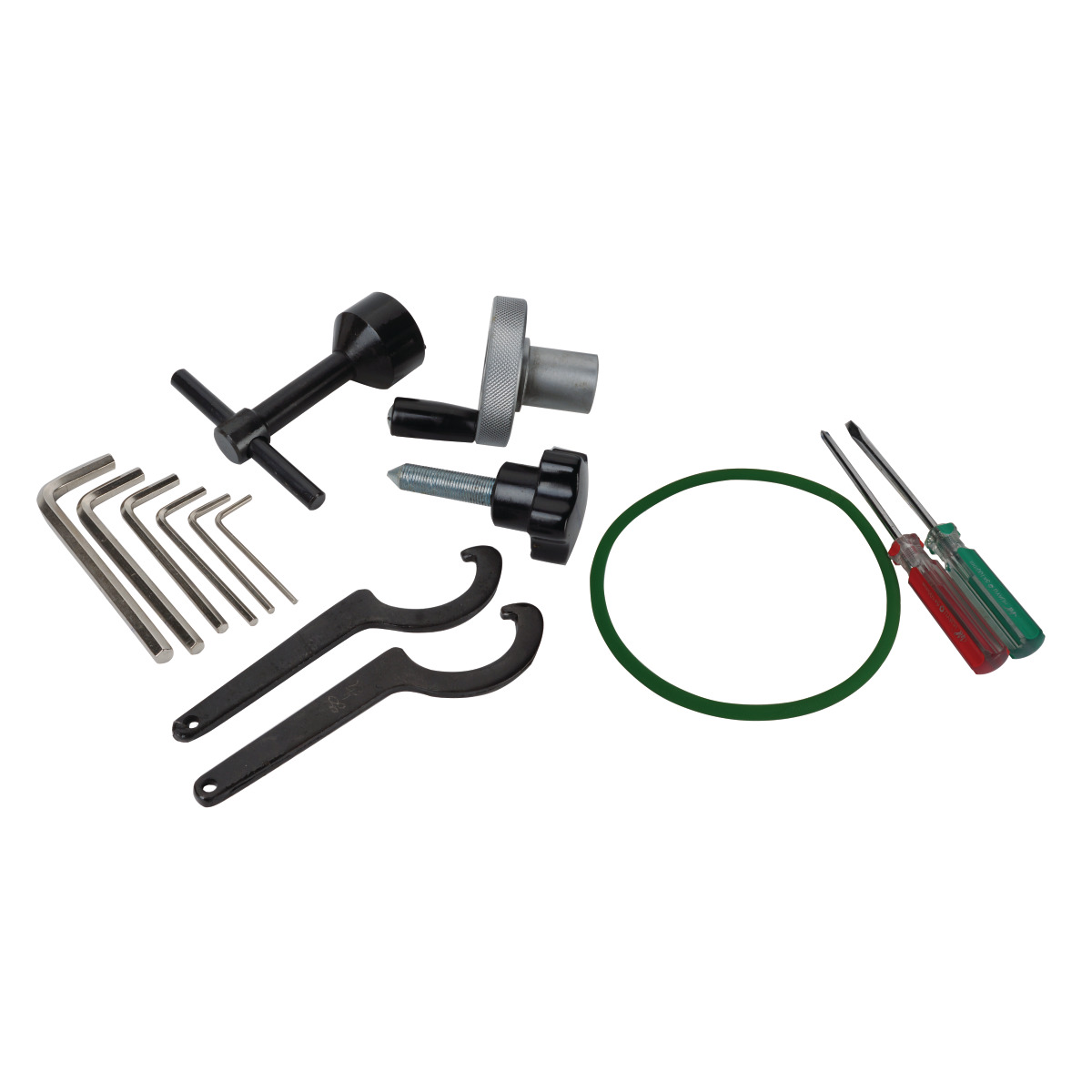

- Bedienwerkzeug
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Breite/Tiefe (Produkt) ca. | 450 mm |
| Drehzahl Motor | 2750 min-1 |
| Drehzahl Schleifscheibe, Diamant | 5.000 min-1 |
| Einstellbare Winkel horizontal / Kegelschleifen | 0 – 180 ° |
| Einstellbare Winkel negativ | 0 – 52 ° |
| Einstellbare Winkel vertikal /rückseitig | 0 – 40 ° |
| Einstellbarer Winkel negativer Winkel | 0 - 52 Grad |
| Einstellbarer Winkel rückseitig / Kegelschleifen | 0 - 180 Grad |
| Einstellbarer Winkel vertikal / rückseitig | 0 - 40 Grad |
| Elektrischer Anschluss | 400 V / 3 Ph ~50Hz |
| Erläuterung Rasteinstellung Drehwinkel | Zwei Raststellungen für Bohrer nachschleifen belegt |
| Feineinstellung Längsachse | 6 mm |
| Feineinstellung Werkzeughalter | 18 mm |
| Gewicht (Netto) ca. | 45 kg |
| Gewicht ca. | 45 kg |
| Höhe (Produkt) ca. | 340 mm |
| Länge (Produkt) ca. | 350 mm |
| Länge x Breite x Höhe ca. | 350 x 450 x 340 mm |
| Leistung Antriebsmotor | 0,37 kW |
| Motorleistung | 370 W |
| Netzfrequenz | 50 Hz |
| Rasteinstellung Drehwinkel | 22 x 15 / 180 Grad |
| Schleifgeschwindigkeit | max. 35 m/s |
| Schleifgeschwindigkeit max. | 35 m/s |
| Spannbereich | 1 - 12 mm |
| Spannzangentyp | 385E (5C), DIN 6341 |
| Verfahrweg Werkzeughalter | 140 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
