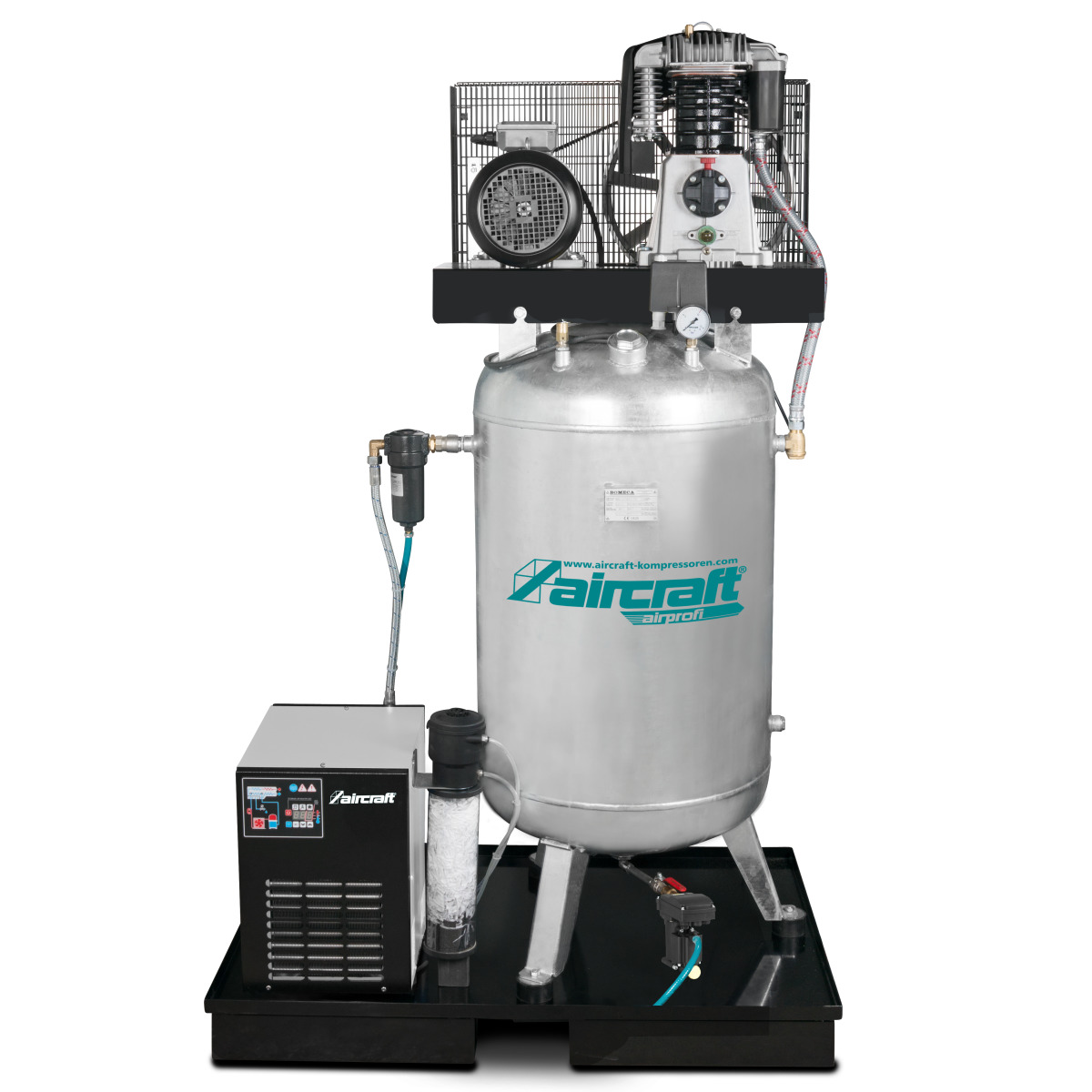

Beschreibung
- Das zweistufig verdichtende 2-Zylinder-Hochleistungsaggregat ermöglicht eine sehr niedrige Drehzahl, wodurch ein besonders ruhiger und vibrationsarmer Lauf erreicht wird
- Großes Lüfterrad sorgt für optimale Kühlung
- Zwischen- und Nachkühler sorgen für eine niedrige Behältereintrittstemperatur und verringern so die Kondensatbildung
- Qualitätselektromotor mit hohem Anzugsmoment
- Elektromotor mit Motorschutzschalter ausgestattet
- Fünfzehn Jahre Garantie gegen Durchrostung auf innen und außen feuerverzinkten Druckluftbehälter
- Flexible Panzerschlauchleitung mit Hitzeschutz verhindert Vibrationsbruch
- Hochwertiger CONDOR Druckschalter serienmäßig
- Ab 7,5 kW serienmäßig mit Stern-Dreieck-Schalter mit Betriebsstundenzähler
- Anschlussfertig mit allen Armaturen
- Kältetrockner mit integriertem automatischen Kondensatableiter für trockene Druckluft, eine höhere Lebensdauer von Druckluftwerkzeugen und Vermeidung von Störungen bei pneumatischen Steuerungen
- Feinfilter zum Abscheiden von Kondensat und festen Verunreinigungen mit Partikeln bis 1 μ vor dem Kältetrockner
- Automatischer Kondensatableiter am Druckluftbehälter
- Kein unnötiger Druckverlust
- Kondensataufbereiter zur Öl-Wasser-Trennung
- Wichtige Hinweise zur Kondensataufbereitung finden Sie auch im Kapitel Druckluftaufbereitung.
- Feinfilter zum Abscheiden von Kondensat und festen Verunreinigungen mit Partikeln bis 1 μm
- Druckluftqualität nach ISO 8573-1
- Als Vorfilter vor dem Kältetrockner
- Kältetrockner mit integriertem automatischem Kondensatableiter
- Drucktaupunkt bei 5 °C, Umgebungstemperatur 25 °C, atmosphärischer Taupunkt bei -22 °C
Merkmale
| Abgabeleistung | 5,5 kW |
|---|---|
| Abmessung (L x B x H) | 850 x 710 x 1950 mm |
| Ansaugleistung | 750 l/min |
| Anschlussspannung | 400 V |
| Anzahl der Verdichtungsstufen | 2 |
| Anzahl der Zylinder | 2 |
| Aufnahmeleistung | 6,52 kW |
| Automatischer Druckschalter | CONDOR |
| Behälterbasis | Schwingelemente, Sicherheitsstandpalette |
| Behälterinhalt | 270 l |
| Breite/Tiefe (Produkt) ca. | 800 mm |
| Drehzahl | 785 min-1 |
| Druckluftaufbereitung | Feinfilter, Kältetrockner AD 54 |
| Druckluftbehälter | Innen und außen feuerverzinkt mit fünfzehn Jahren Garantie g |
| Druckluftentnahme | Kugelhahn |
| Druckregelung | Druckminderer |
| Erläuterung Fülleistung | bei 6 bar Arbeitsdruck |
| Erläuterung Schalldruckpegel | Schalldruckpegel in 1 m Abstand nach DIN 45635 T 13 |
| Füllleistung bei 6 bar ca. | 525 l/min |
| Füllleistung ca. | 525 l/min |
| Gewicht (Netto) ca. | 204 kg |
| Gewicht ca. | 190 kg |
| Höchstdruck | 13 (15) bar |
| Höhe (Produkt) ca. | 1970 mm |
| Kondensatableiter | Automatischer Kondensatableiter AMD |
| Kondensataufbereitung | Öl-Wasser-Trenner WOS 1 |
| Länge (Produkt) ca. | 1200 mm |
| Luftabgang | 3/4 " |
| Motorleistung | 5,5 kW |
| Netzanschluss | 400 V |
| Netzfrequenz | 50 Hz |
| Schalldruckpegel in 1 m Abstand nach DIN 45635 | 83 db(A) |
| Schalldruckpegel Lp | 83 dB(A) |
| Verdichter Drehzahl | 785 min¯¹ |
| Verdichtersystem | HOS |
| Werkstoff Druckluftleitung | Flexible Panzerschlauchleitung mit Hitzeschutz |
| Zylinder/Stufen | 2/2 |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
