Beschreibung
- Revolutionäre, einfache, sehr schnelle und komfortable Bedienung
- Kompakt und platzsparend
- Mit praktischen Ablagen für alle Einzelsegmente und Biegeschienen
- Ideal zum Biegen von Aluminium, Kupfer, Stahl, Edelstahl, usw.
- Gradgenaue Biegewinkeljustierung bis zu 170°
- Kraftvolles elektromagnetisches System für optimale Biegeergebnisse
- Die Klemmung über die ganze Breite garantiert eine saubere Biegung
- Sehr hohe Biegekapazität
- Der Hauptdruck liegt auf der Oberwange, nicht auf der Maschine
- Die einmaligen Centerless-Scharniere sorgen für eine präzise Kraftübertragung an der Biegestelle
- Hinteranschlag, segmentierte Oberwange und Fußpedal sind im Standardlieferumfang

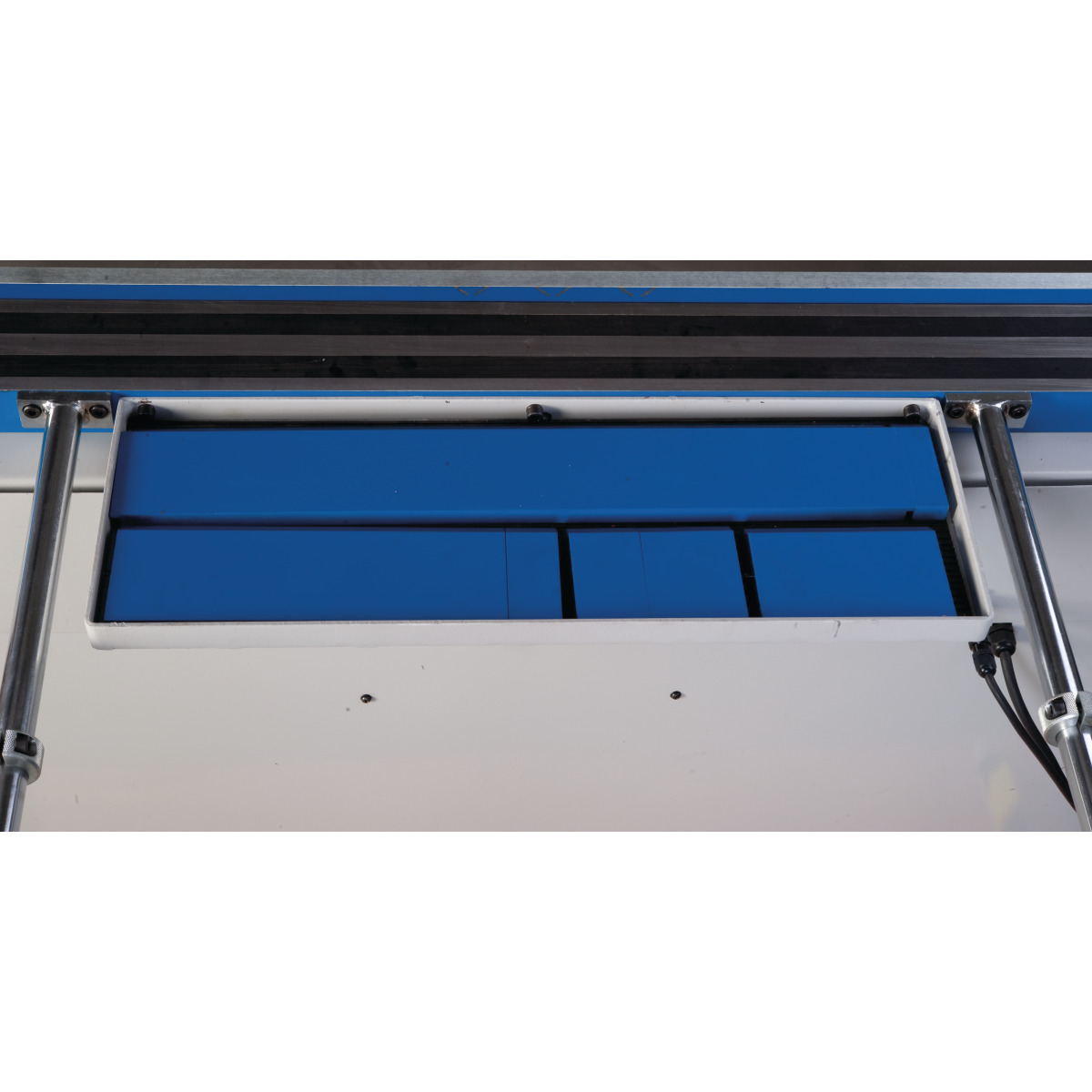

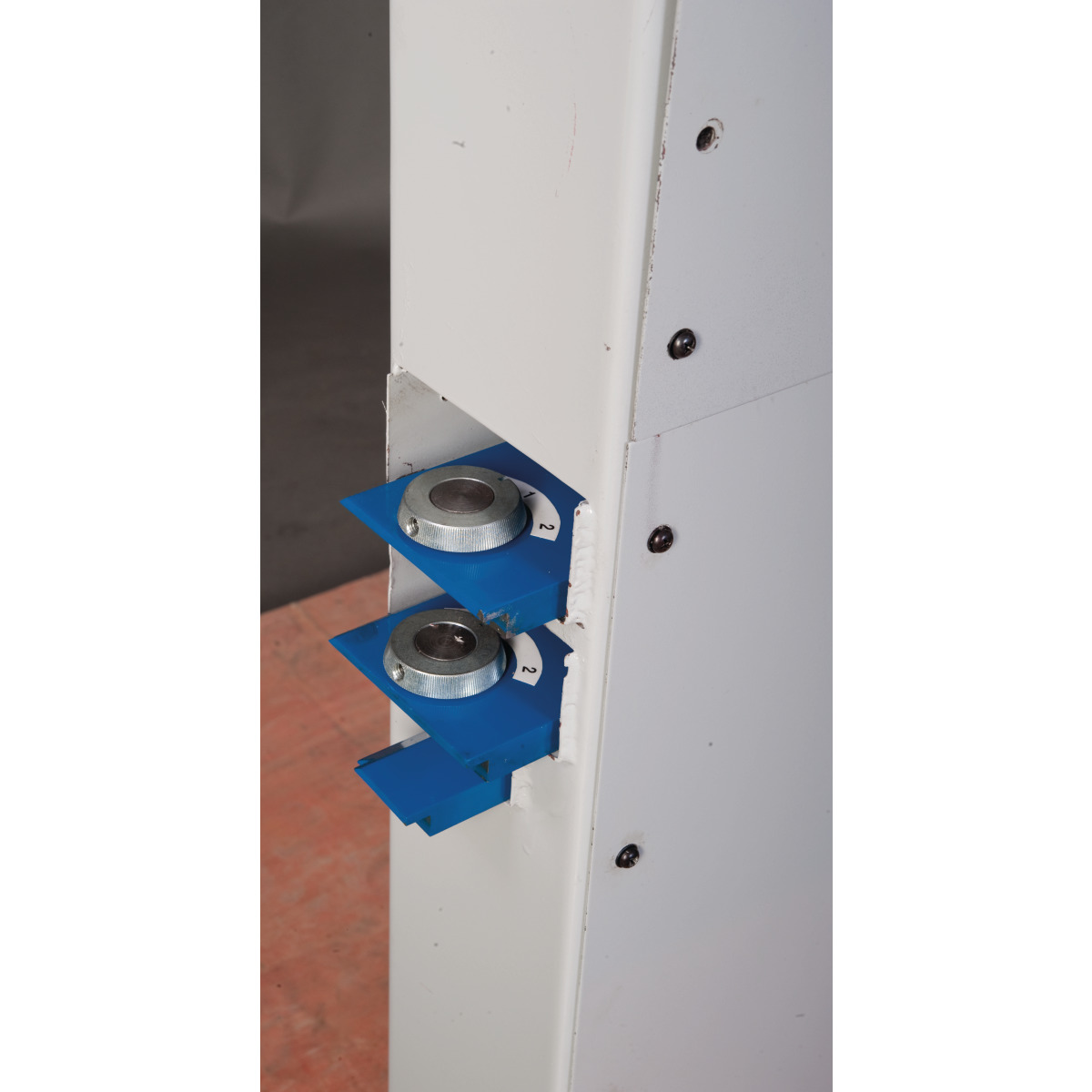

Mit praktischen Ablagen für alle Einzelsegmente und Biegeschienen
Extrem schnelle und leichte Bedienung - in wenigen Schritten biegen Sie ohne großen Aufwand ihre Bleche in die gewünschte Form
Schritt 1:

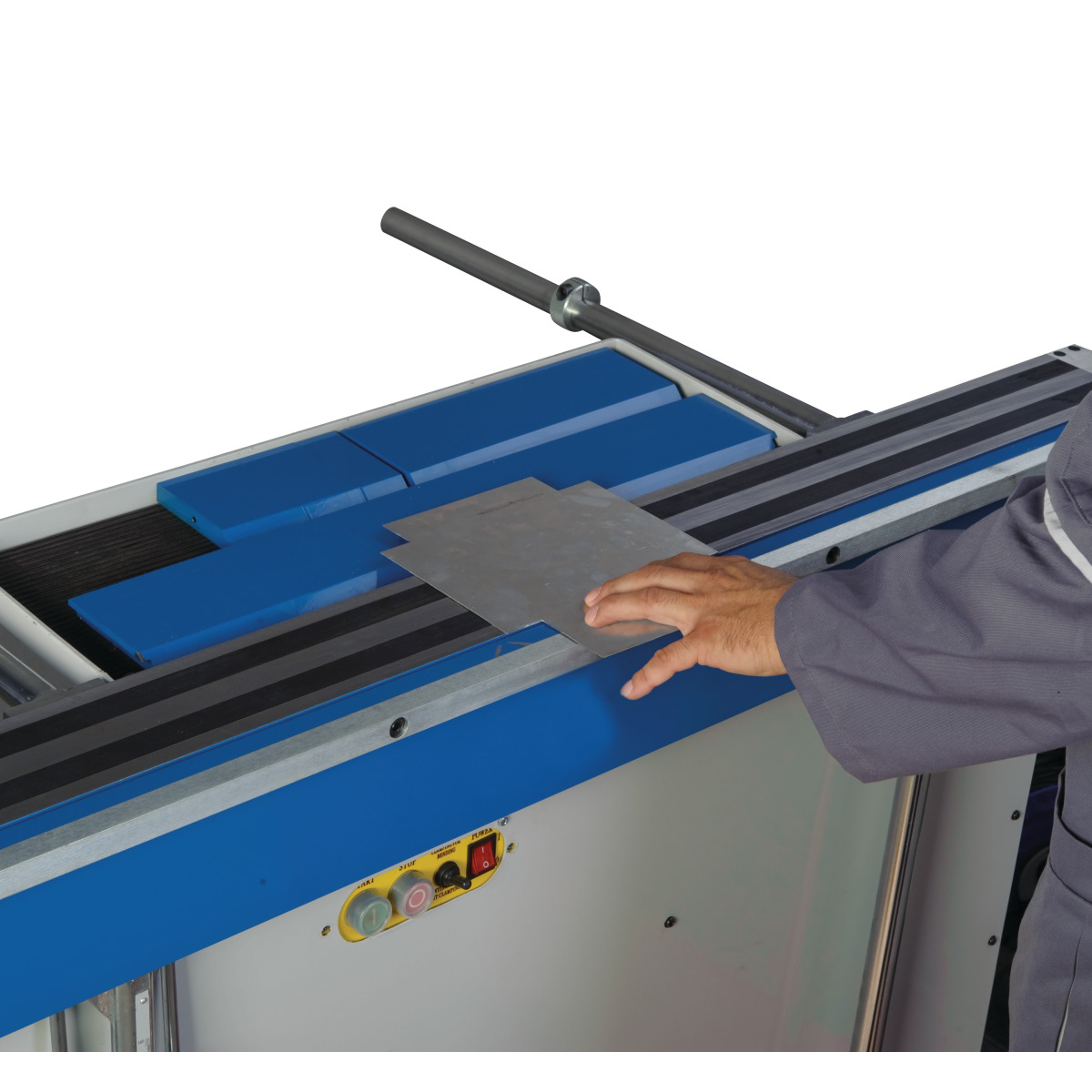

- Legen Sie das Werkstück auf die Magnetleiter und justieren Sie anhand der Biegekante
Schritt 2:

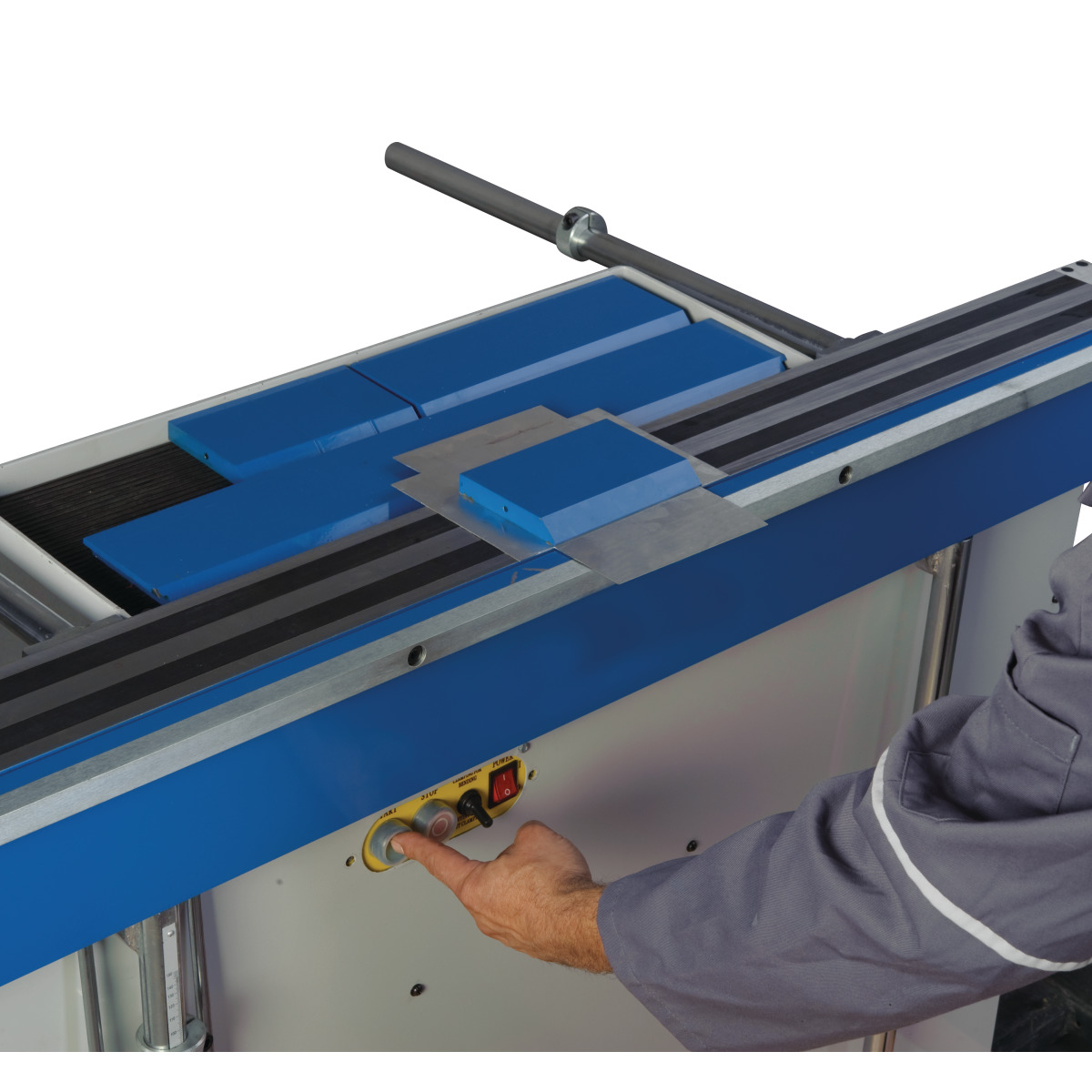

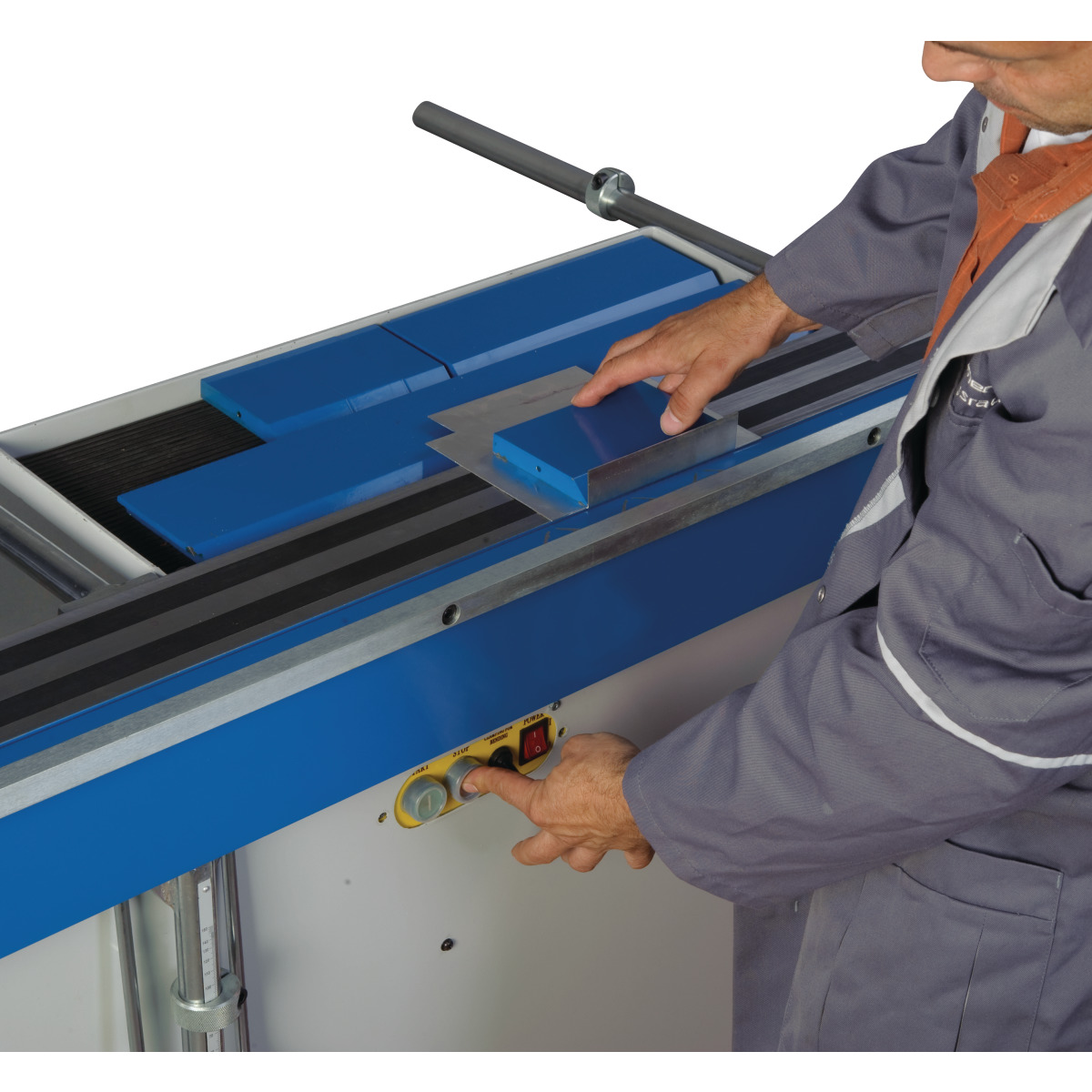

- Wählen Sie das passende Biege-segment, platzieren Sie es auf dem Werkstück und aktivieren Sie den Magneten
Schritt 3:

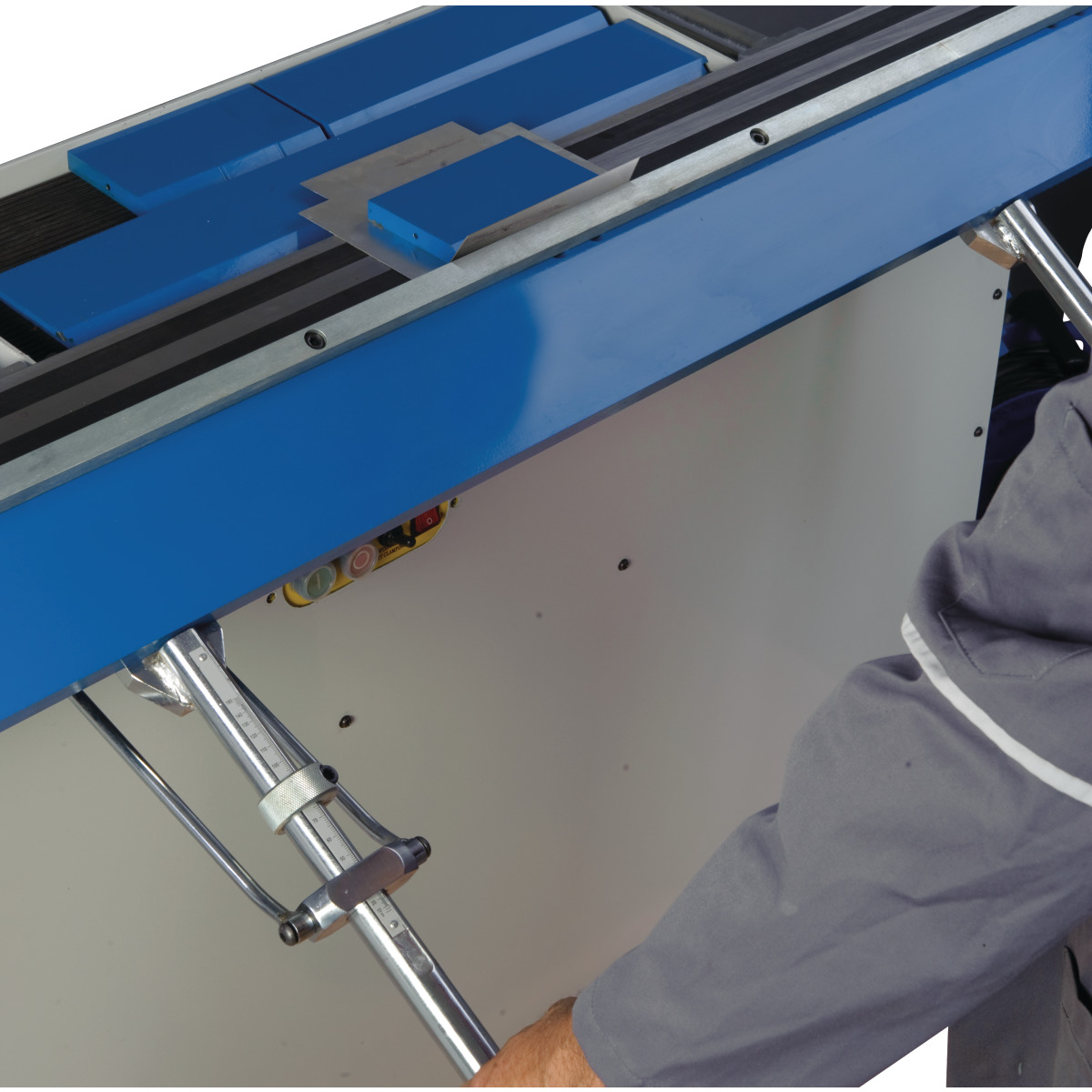

- Am Biegeanschlag kann man den exakten Biegewinkel einstellen. Führen Sie den Biegevorgang durch
Das Umrüsten für weitere Biegevorgänge erfolgt mit wenigen Handgriffen.
Hinweis: Maschine nicht verwenden bei Herzschrittmacher
- Biegewinkelanschlag
- Verbreiterung Biegewange
- Hinteranschlag
- Scharfbiegeschiene
- Scharfbiegeschiene schmal
- segmentierte Oberwange
- geschlitzte Biegeschiene
- 7 Biegesegmente: 25 - 40 - 50 - 70 - 140 - 280 - 700 - 1250 mm
- Fußpedal
Merkmale
| Anschlussspannung | 230 V |
|---|---|
| Arbeitsbreite max. | 1250 mm |
| Biegeleistung 400 N/mm² | 1,6 / 1,2 mm |
| Biegeleistung 700 N/mm² | 1,0 / 0,9 mm |
| Biegeleistung Aluminium | 1,6 / 1,2 mm |
| Biegeleistung Kupfer-, Zink-, Messing | 1,6 / 1,2 mm |
| Biegeleistung max. Aluminium m. Wangenverbreiterung | 1,2 mm |
| Biegeleistung max. Aluminium o. Wangenverbreiterung | 1,6 mm |
| Biegeleistung max. Kupfer-, Zink-, Messing m. Wangenverbr. | 1,2 mm |
| Biegeleistung max. Kupfer-, Zink-, Messing o. Wangenverbr. | 1,6 mm |
| Biegeleistung max. Stahl 400 N/qmm m. Wangenverbreiterung | 1,2 mm |
| Biegeleistung max. Stahl 400 N/qmm o. Wangenverbreiterung | 1,6 mm |
| Biegeleistung max. VA-Stahl m. Wangenverbreiterung | 0,9 mm |
| Biegeleistung max. VA-Stahl o. Wangenverbreiterung | 1,0 mm |
| Breite ca. | 410 mm |
| Breite/Tiefe (Produkt) ca. | 410 mm |
| Elektrische Spannung | 230 V |
| Erläuterung Biegeleistung 400 N/mm² | ohne / mit Wangenverbreiterung bei Arbeitsbreite max. |
| Erläuterung Biegeleistung 700 N/mm² | ohne / mit Wangenverbreiterung |
| Erläuterung Biegeleistung Aluminium | ohne / mit Wangenverbreiterung bei Arbeitsbreite max. |
| Erläuterung Biegeleistung Kupfer-, Zink-, Messing | ohne / mit Wangenverbreiterung bei Arbeitsbreite max. |
| Fixierdruck | 6 t |
| Gewicht (Netto) ca. | 150 kg |
| Höhe (Produkt) ca. | 390 mm |
| Höhe ca. | 390 mm |
| Höhe max. ca. | 150 kg |
| Länge (Produkt) ca. | 1500 mm |
| Länge ca. | 1500 mm |
| Leistung | 10 A |
| Motorleistung Biegen | 70 °C |
| Netzfrequenz | 50 Hz |
| Phase(n) | 1 Ph |
| Segmentaufteilung | 25 - 40 - 50 - 70 - 140 - 280 - 700 - 1250 mm |
| Stromart | ~ |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
