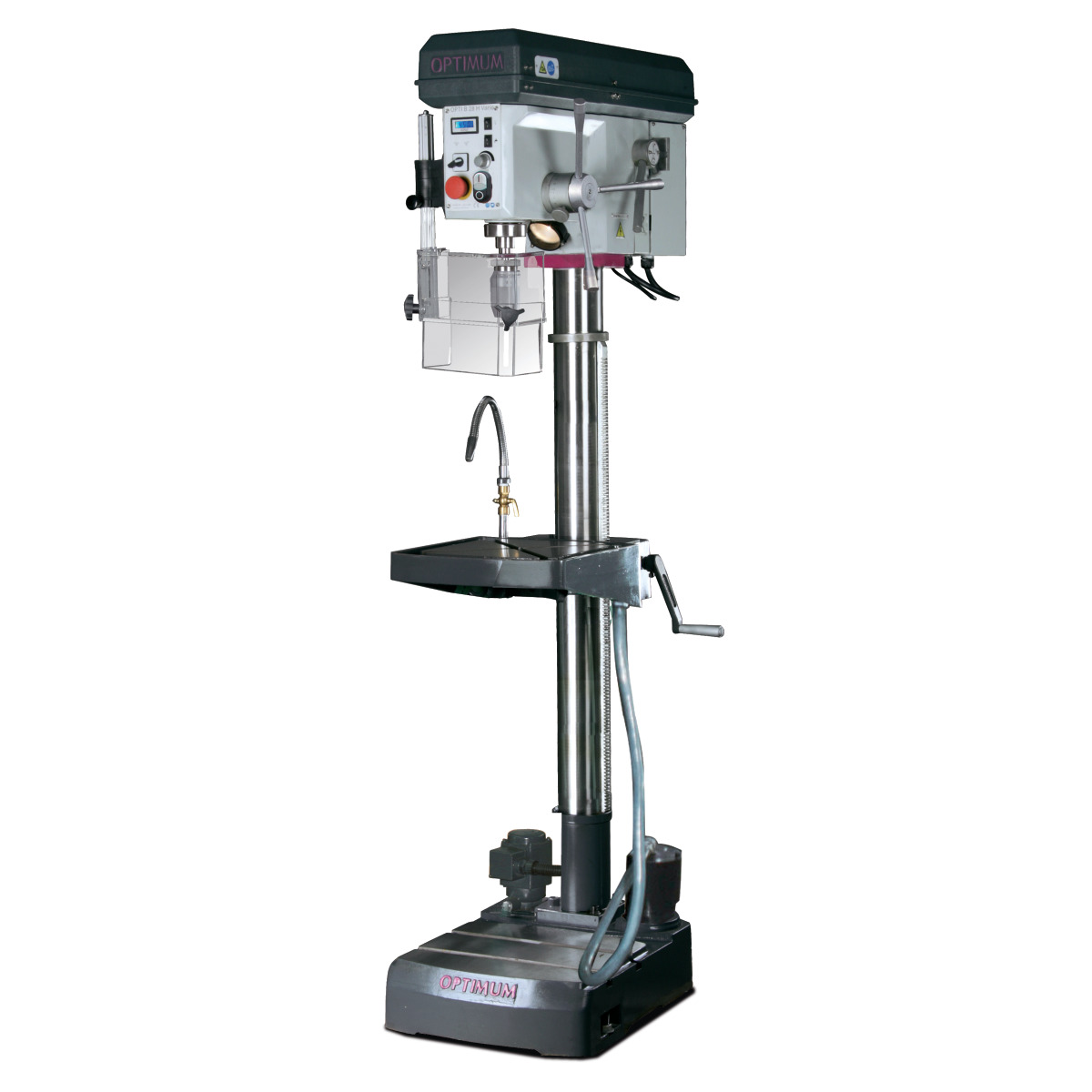

Beschreibung
- Leistungsstarker Brushless-Antrieb mit besonders ruhiger Lauf, sowie hohes Leistungsvermögen mit annähernd konstantes Drehmoment über den gesamten Drehzahlbereich
- Beste Kraftübertragung durch Aluminium-Riemenscheiben in Verbindung mit gezahntem GATES Qualitätskeilriemen
- Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
- Rundlaufgenauigkeit garantiert kleiner als 0,015 mm in der Bohrpinole gemessen
- Separater Not-Halt-Schlagschalter
- Digitale Drehzahlanzeige im Gehäuse integriert
- Hochwertiges OPTIMUM Schnellspannbohrfutter serienmäßig
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Aus einem Stück gegossener, langer und ergonomischer Aluminium-Druckguss-Pinolenhebel (B 24HV mit Softgrip-Griffen)
- Bohrtiefenanschlag
- Keilriemenabdeckung mit Sicherheitsschalter
- Keilriemenspanneinrichtung
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten, 360° drehbar und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
- Pinolenhebel aus Stahl
- Kühlmitteleinrichtung
- Spänefilter gemäß Maschinenrichtlinie
- Leichter Werkzeugwechsel durch integrierten Austreiber
- Pinolenhub 160 mm
- Gewindeschneidfunktion
- Digitaler Tiefenmesser
- OPTIMUM Qualitäts-Schnellspannbohrfutter (1 - 16 mm)
- Morsekonus MK 3
- T-Nutensteine
- Maschinenschraubstock BMS 120
Merkmale
| Abstand Spindel - Bohrtisch max. | 860 mm |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1285 mm |
| Anschlussspannung | 230 V |
| Anzahl der Drehzahlbereiche | 12 Stufen |
| Arbeitsfläche Bohrtisch (L x B) | 340 x 360 mm |
| Arbeitsfläche Maschinenfuß (L x B) | 320 x 320 mm |
| Ausladung | 200 mm |
| Bohrleistung Stahl (S235JR) | 28 mm |
| Bohrtisch Arbeitsfläche Breite | 360 mm |
| Bohrtisch Arbeitsfläche Länge | 340 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch T-Nuten Größe | 14 mm |
| Bohrtischdrehung | 360 Grad |
| Breite/Tiefe (Produkt) ca. | 474 mm |
| Dauerbohrleistung Stahl (S235JR) | 24 mm |
| Drehzahlbereich | 35 – 5600 min¯¹ |
| Elektrische Spannung | 230 V |
| EMV-Klasse | C3 |
| Gesamt Anschlusswert | 1,5 kW |
| Gesamt-Anschlusswert | 1,5 kW |
| Gewicht (Netto) ca. | 166 kg |
| Gewicht ca. | 166 kg |
| Höhe (Produkt) ca. | 1755 mm |
| Kühlmittelpumpe Leistung Antriebsmotor | 40 W |
| Länge (Produkt) ca. | 701 mm |
| Länge x Breite x Höhe ca. | 701 x 474 x 1755 mm |
| Maschinenfuß Arbeitsfläche Breite | 320 mm |
| Maschinenfuß Arbeitsfläche Länge | 320 mm |
| Maschinenfuß T-Nuten Abstand | 120 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Motor-Kühlmittelpumpe | 40 W |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Phase(n) | 1 Ph |
| Pinolenhub | 105 mm |
| Säulendurchmesser | 92 mm |
| Spindelaufnahme | MK 3 |
| Spindeldrehzahlen | 35 - 5.600 min-1 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Stromart | ~ |
| Stufenanzahl | 12 Stufen Drehzahl elekt. regelbar |
| T-Nuten Bohrtisch Größe | 14 mm, diagonal verlaufend |
| T-Nuten Maschinenfuß Abstand | 120 mm |
| T-Nuten Maschinenfuß Anzahl | 2 |
| T-Nuten Maschinenfuß Größe | 14 mm |
| Traglast Bohrtisch | 50 kg |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
