Beschreibung
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Großer Drehzahlbereich von 95 - 3.200 min-1
- Zweistufiger Qualitäts-Industrieelektromotor

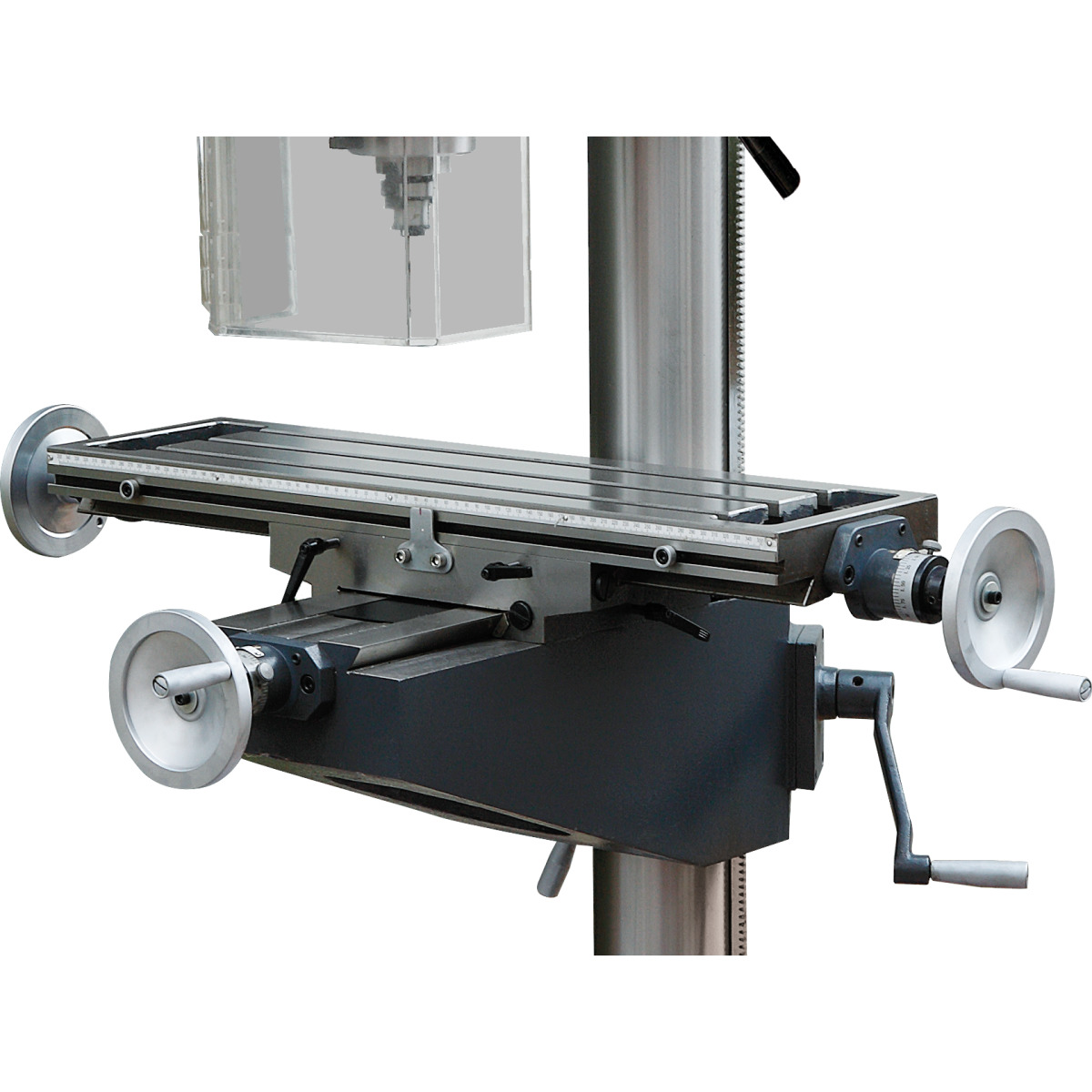

- Groß dimensionierter, massiver Kreuztisch, präzise oberflächenbearbeitet, über 3 Handräder verstellbar, mit eingearbeiteter Längsmaß-Skala
- Einstellbare Endanschläge am Kreuztisch
- Getriebekopf und Tisch können in der Höhe verstellt werden
- Tischführungen sind über nachstellbare Keilleisten präzise einstellbar
- Massive, präzise oberflächenbearbeitete Grundplatte; durch Wegschwenken des Kreuztisches als Arbeitsfläche für besonders hohe Werkstücke verwendbar
- Rechts-/Linkslauf
- Bohrtiefenanschlag
- Gewindeschneidfunktion
- Automatischer Pinolenvorschub
- Zahnkranzbohrfutter 1 - 13 mm / B 18
- T-Nutensteine
- Reduzierhülse MK 4 - MK 3
- Aufnahmedorn MK 4 / B16
- Bedienwerkzeug
Merkmale

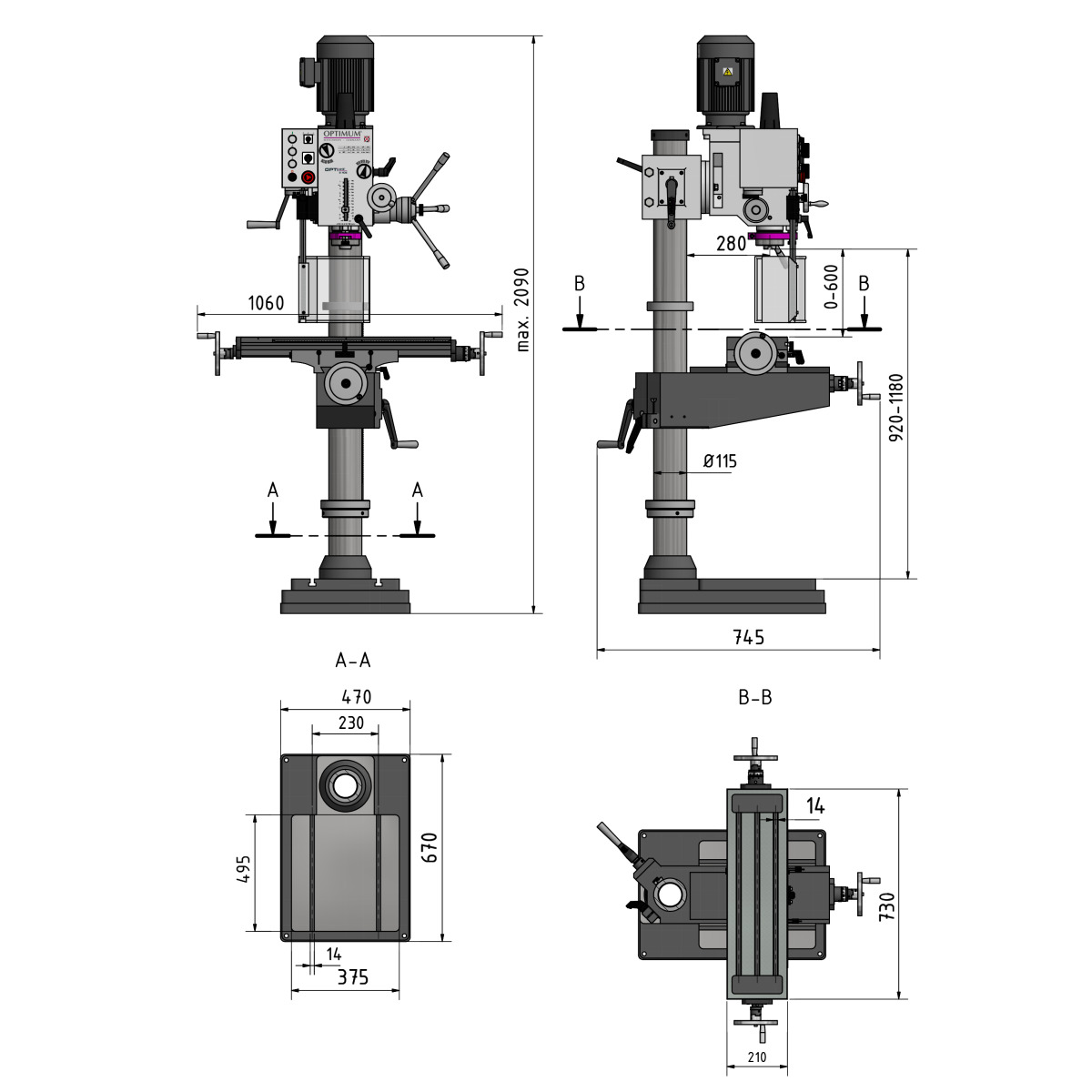

| Abstand Spindel - Bohrtisch max. | 600 mm |
|---|---|
| Abstand Spindel - Maschinenfuß max. | 1180 mm |
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 2 x 6 Stufen |
| Anzugsstange | M 16 |
| Ausladung | 280 mm |
| Bohrkopf Drehung | 360 Grad |
| Bohrkopf Höhenverstellung | 260 mm |
| Bohrkopf Neigung | 45 Grad |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Bohrtisch Arbeitsfläche Breite | 210 mm |
| Bohrtisch Arbeitsfläche Länge | 730 mm |
| Bohrtisch T-Nuten Abstand | 63 mm |
| Bohrtisch T-Nuten Anzahl | 3 |
| Bohrtisch T-Nuten Größe | 14 mm |
| Breite/Tiefe (Produkt) ca. | 745 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Drehzahlbereich | 95 - 3200 min-1 |
| Geschwindigkeit Pinolenvorschub | 0,10 |
| Geschwindigkeitsstufen Pinolenvorschub | automatisch |
| Gewicht (Netto) ca. | 350 kg |
| Gewindeschneiden Stahl (S235JR) | M 16 |
| Höhe (Produkt) ca. | 2090 mm |
| Länge (Produkt) ca. | 1060 mm |
| Leistung Antriebsmotor | 1,1 / 1,5 kW |
| Maschinenfuß Arbeitsfläche Breite | 375 mm |
| Maschinenfuß Arbeitsfläche Länge | 495 mm |
| Maschinenfuß Breite | 375 mm |
| Maschinenfuß Länge | 495 mm |
| Maschinenfuß T-Nuten Abstand | 230 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 14 mm |
| Messerkopfgröße max. | 76 mm |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Pinolendurchmesser | 75 mm |
| Pinolenhub | 120 mm |
| Pinolenvorschub | automatisch |
| Säulendurchmesser | 115 mm |
| Schaftfräsergröße max. | 25 mm |
| Spindelaufnahme | MK 4 |
| Stromart | AC |
| Traglast Bohrtisch | 50 kg |
| Verfahrweg X-Achse manuell | 480 mm |
| Verfahrweg Y-Achse manuell | 180 mm |
| Verfahrweg Z-Achse manuell | 560 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
