Beschreibung
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und präzise einstellbar
- Sägeaggregat schwenkbar von 90° bis -45°

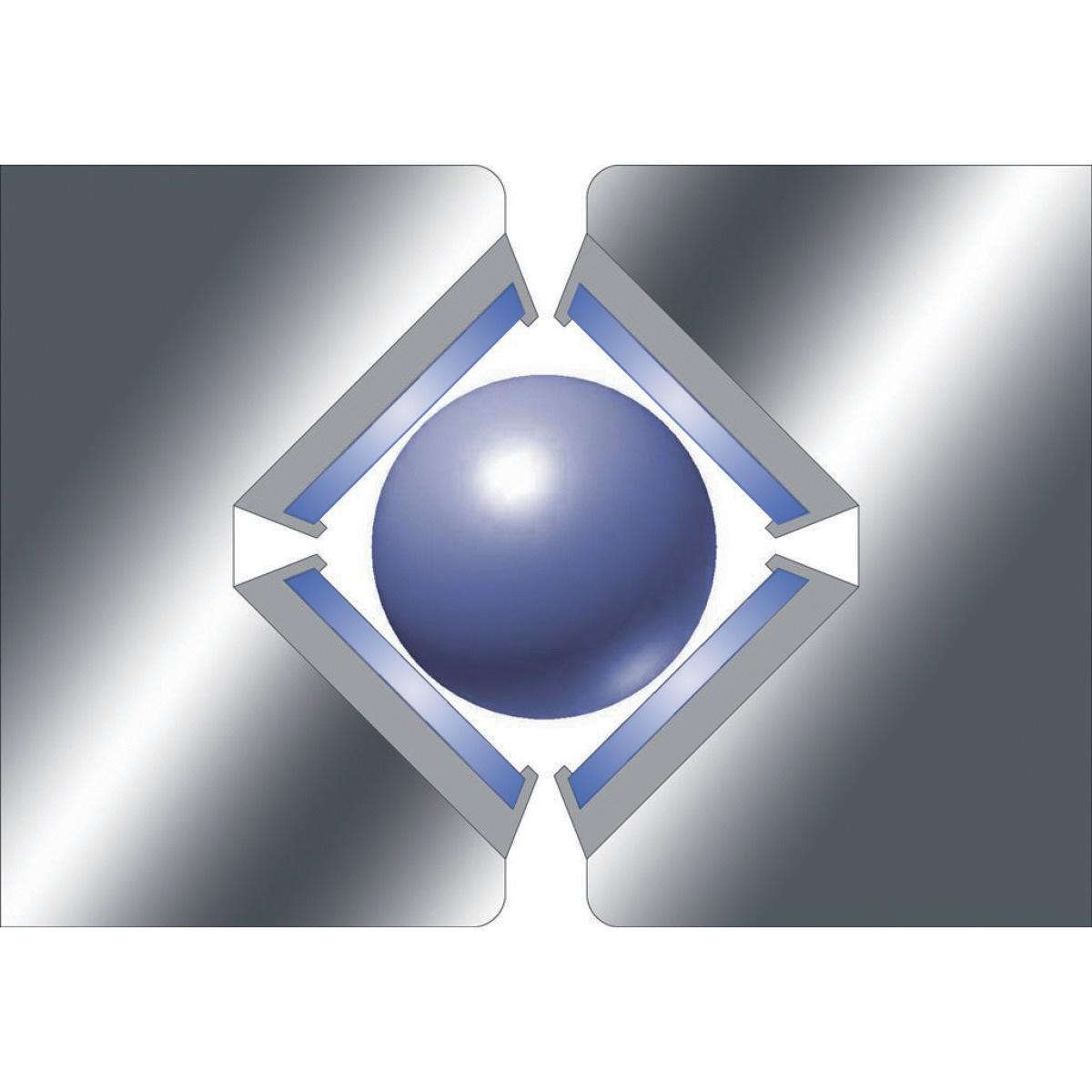

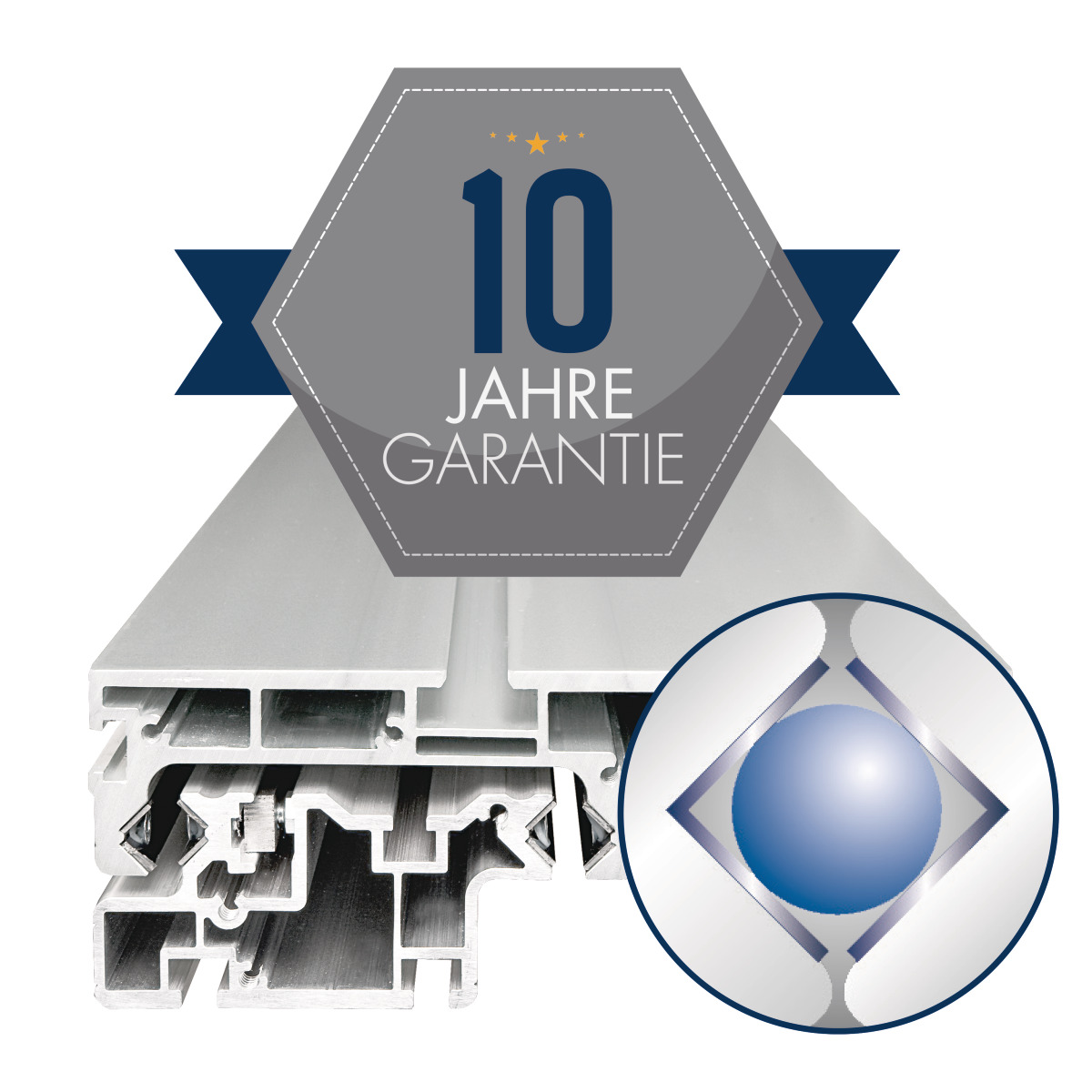

- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

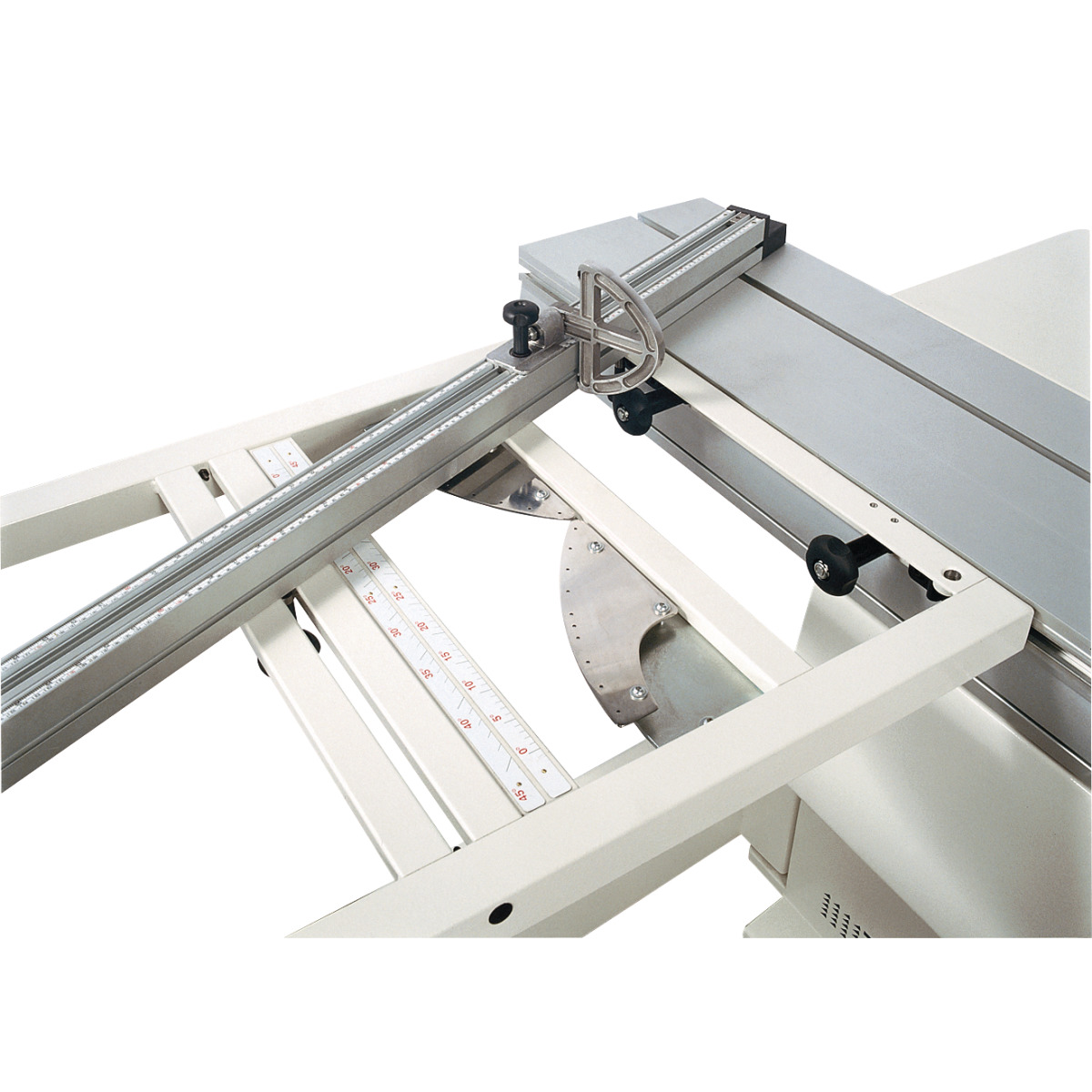

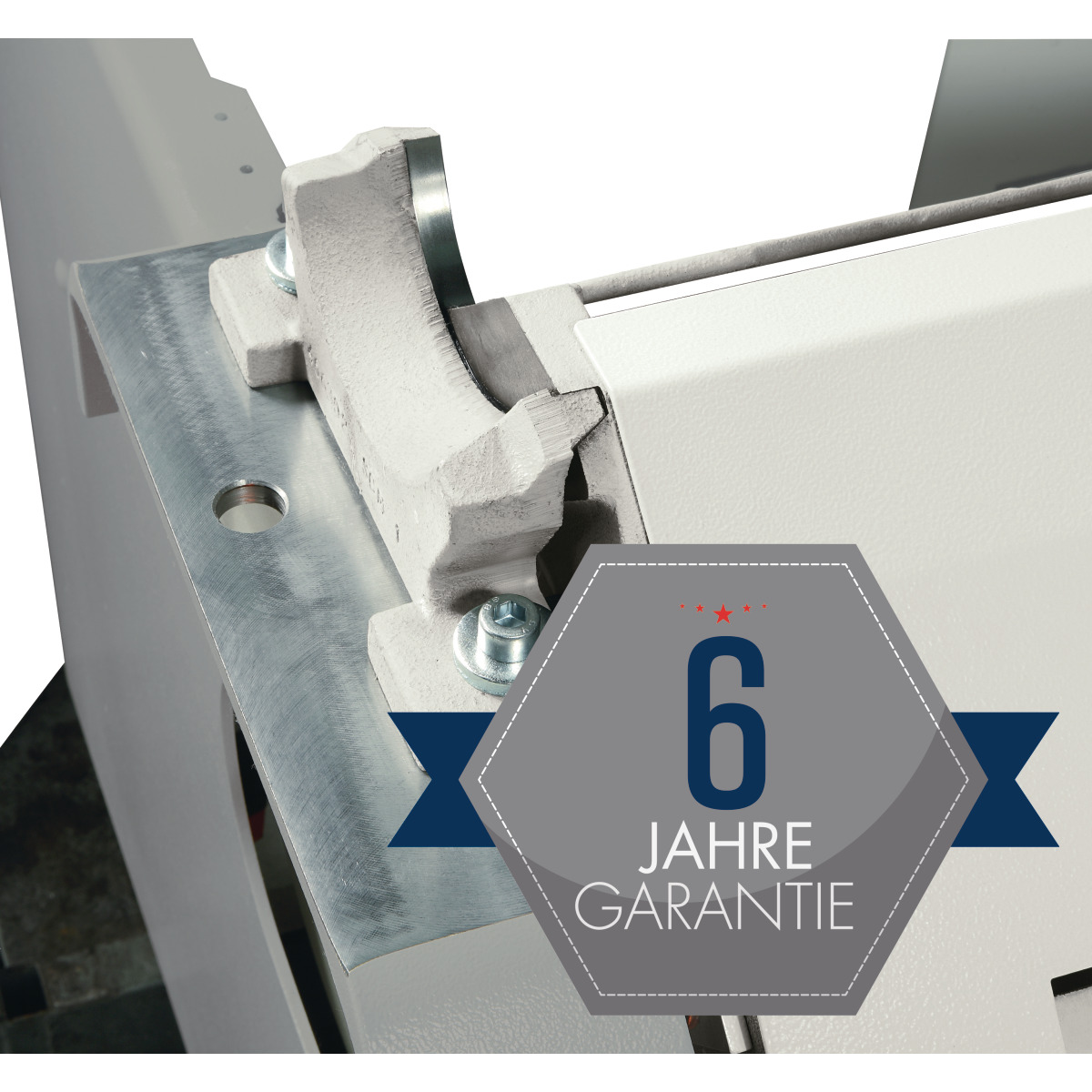

- Großer Besäumrahmen (1200 x 650 mm)

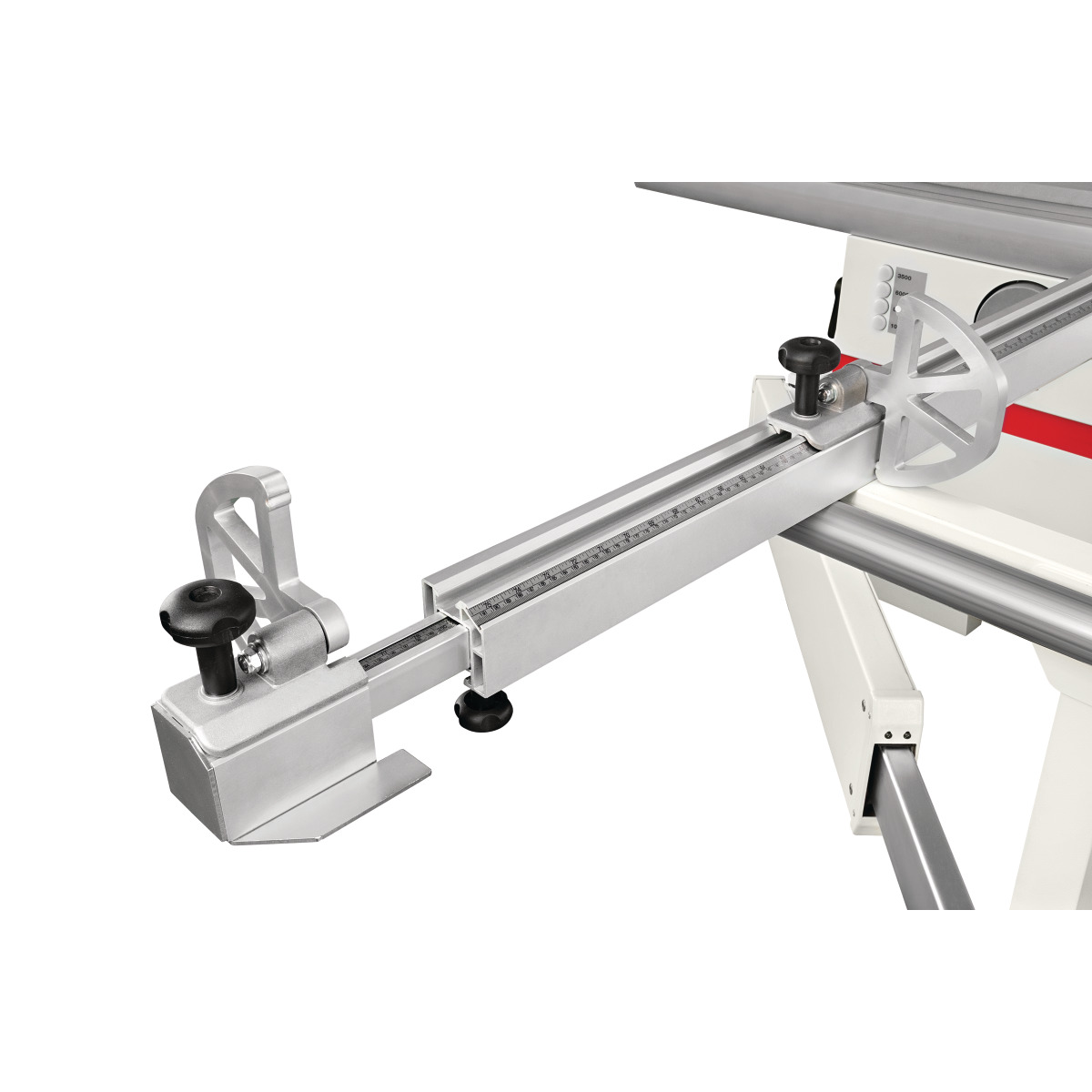

- Mit Materialrolle und ausziehbarem Aluminium-Teleskopanschlag bis 3300 mm

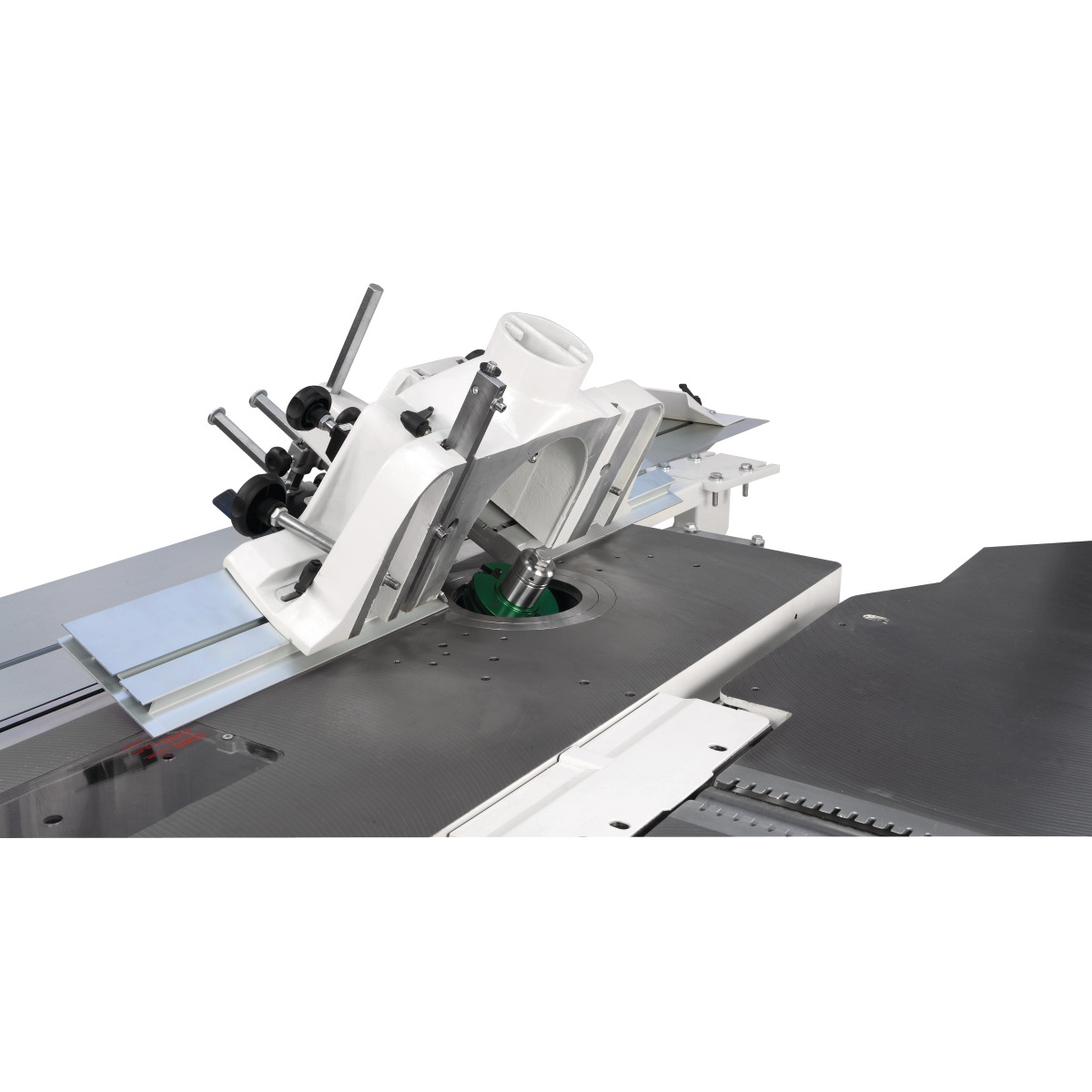

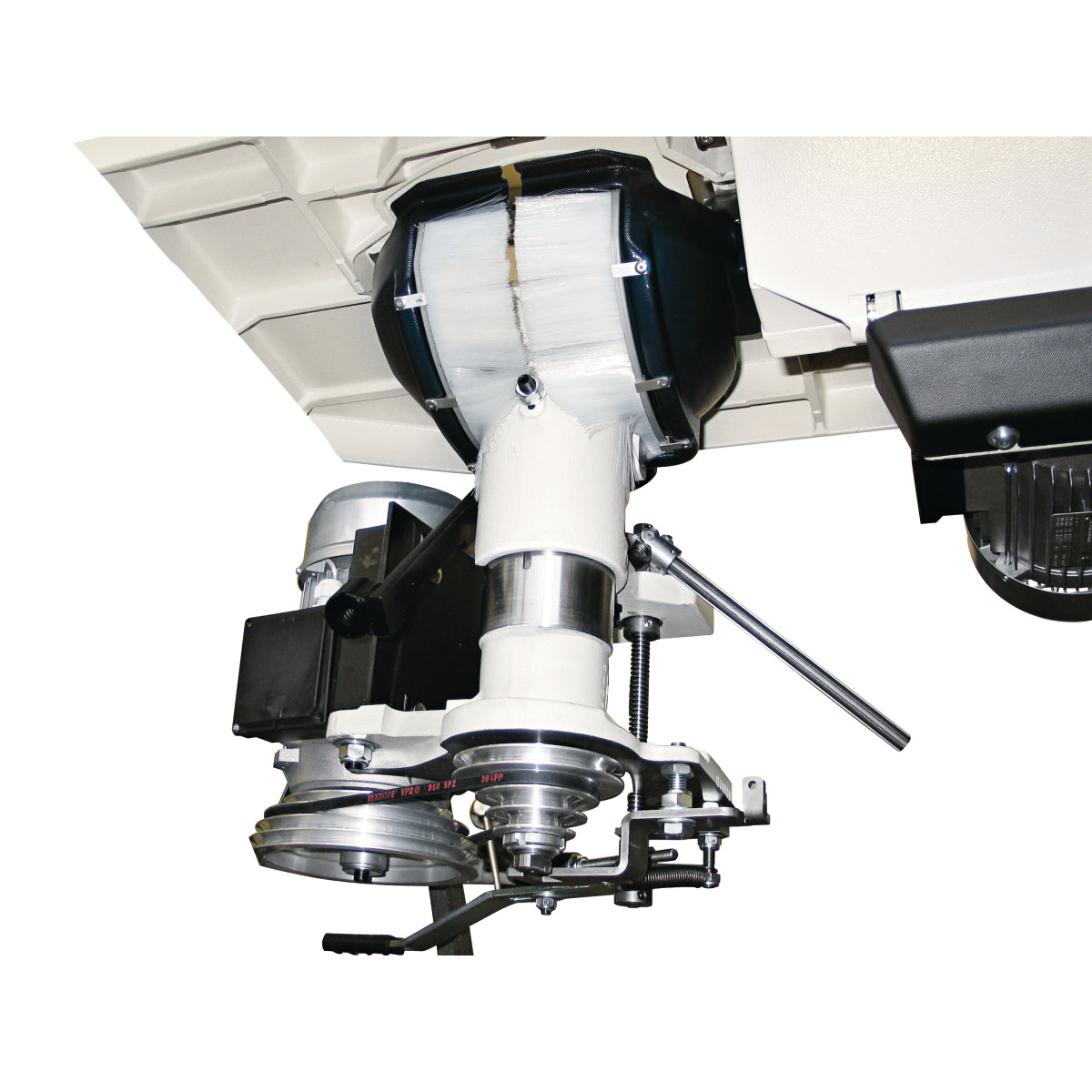

- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
- Vier Fräsgeschwindigkeiten
- Mit Rechts-Linkslauf der Frässpindel

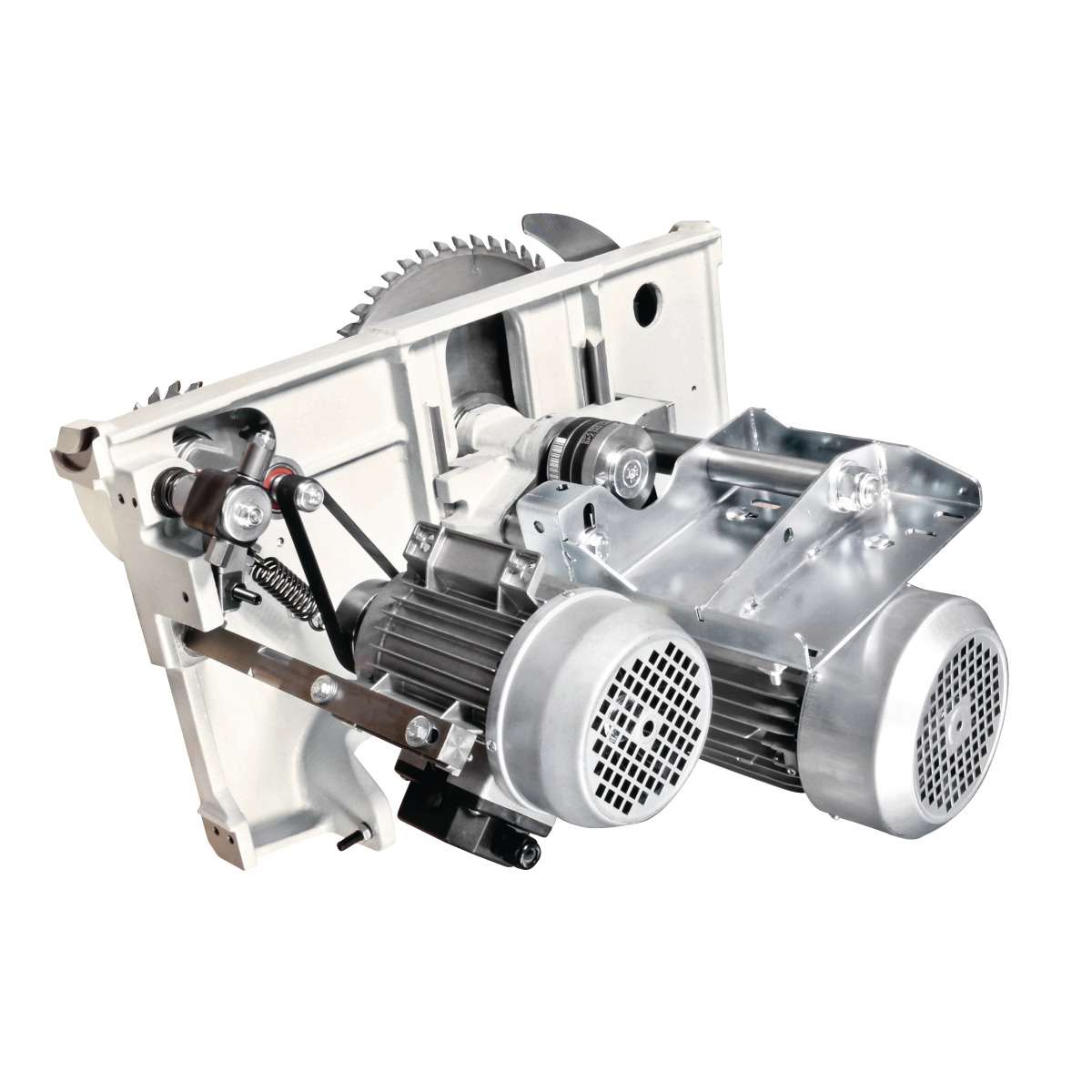

- Drei unabhängige Motoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter
- Serienmäßig mit separatem Säge-Parallelanschlag und separatem Fügeanschlag zum Abrichten
- Bogenfrässchutzhaube
- Sägeblatt-Pendelschutz mit Absaughaube
- Eloxierter Aluminium-Formatschiebeschlitten

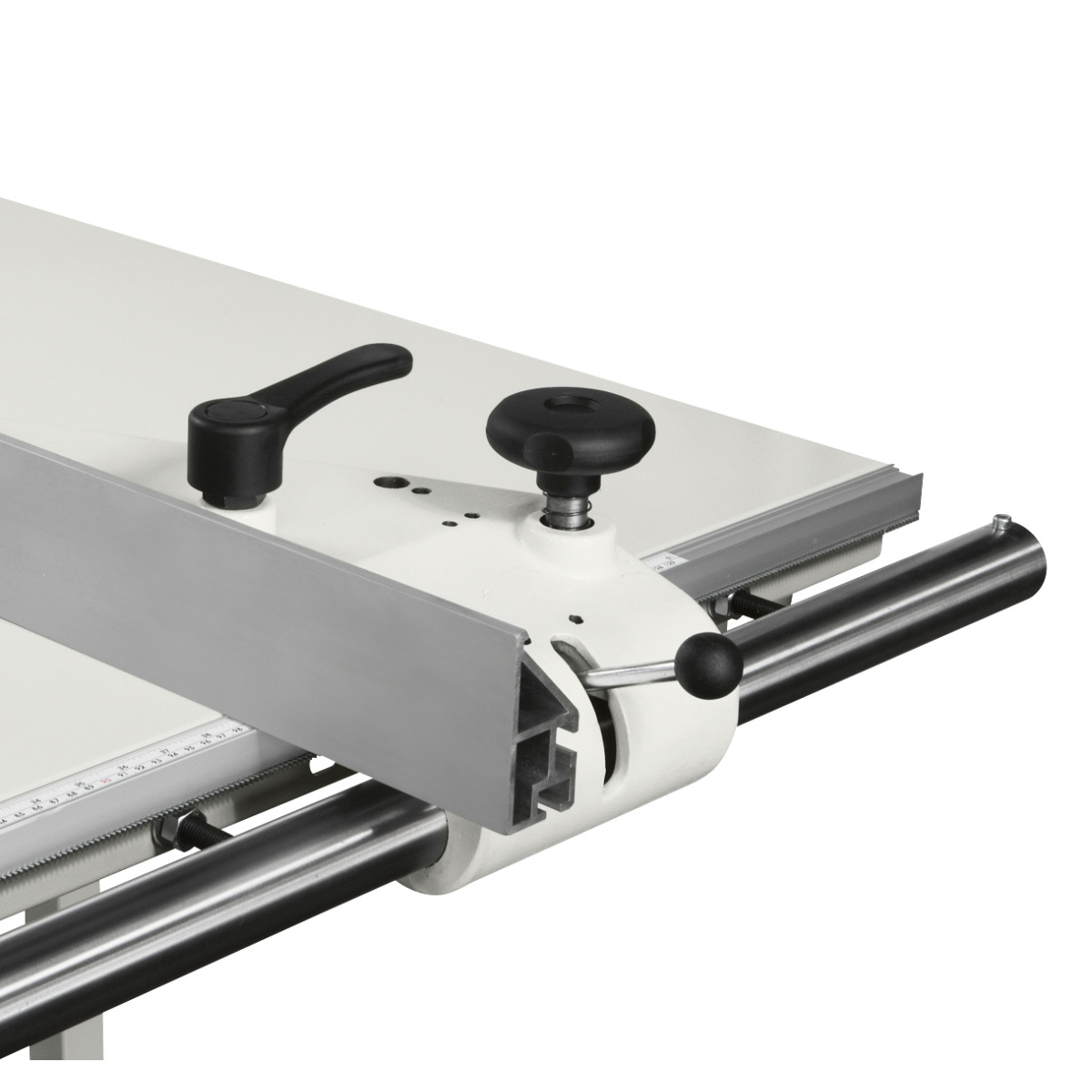

- Aluminium-Anschlagbacken
- Besäumschuh
- Klappanschläge

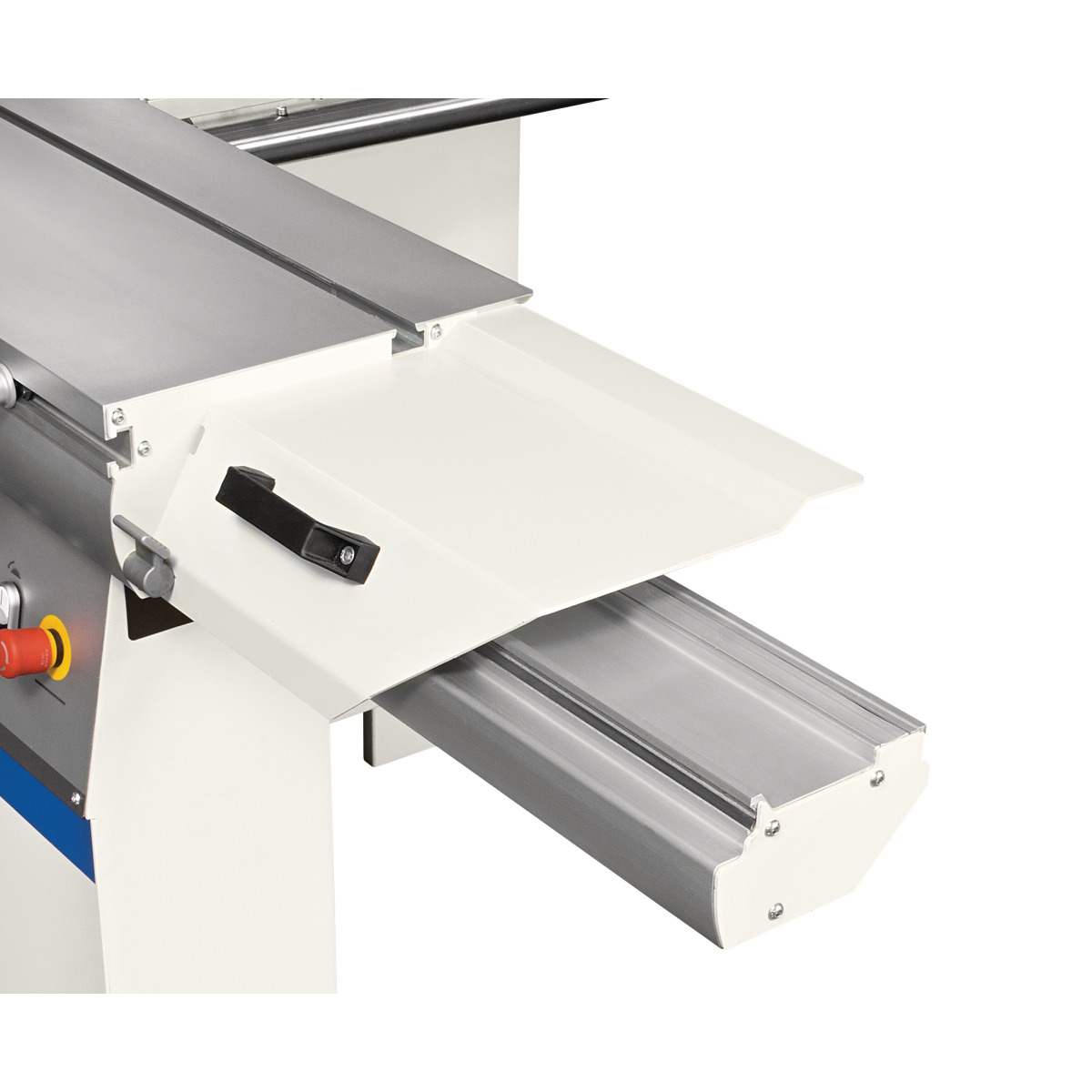

- Materialrolle am Ausleger

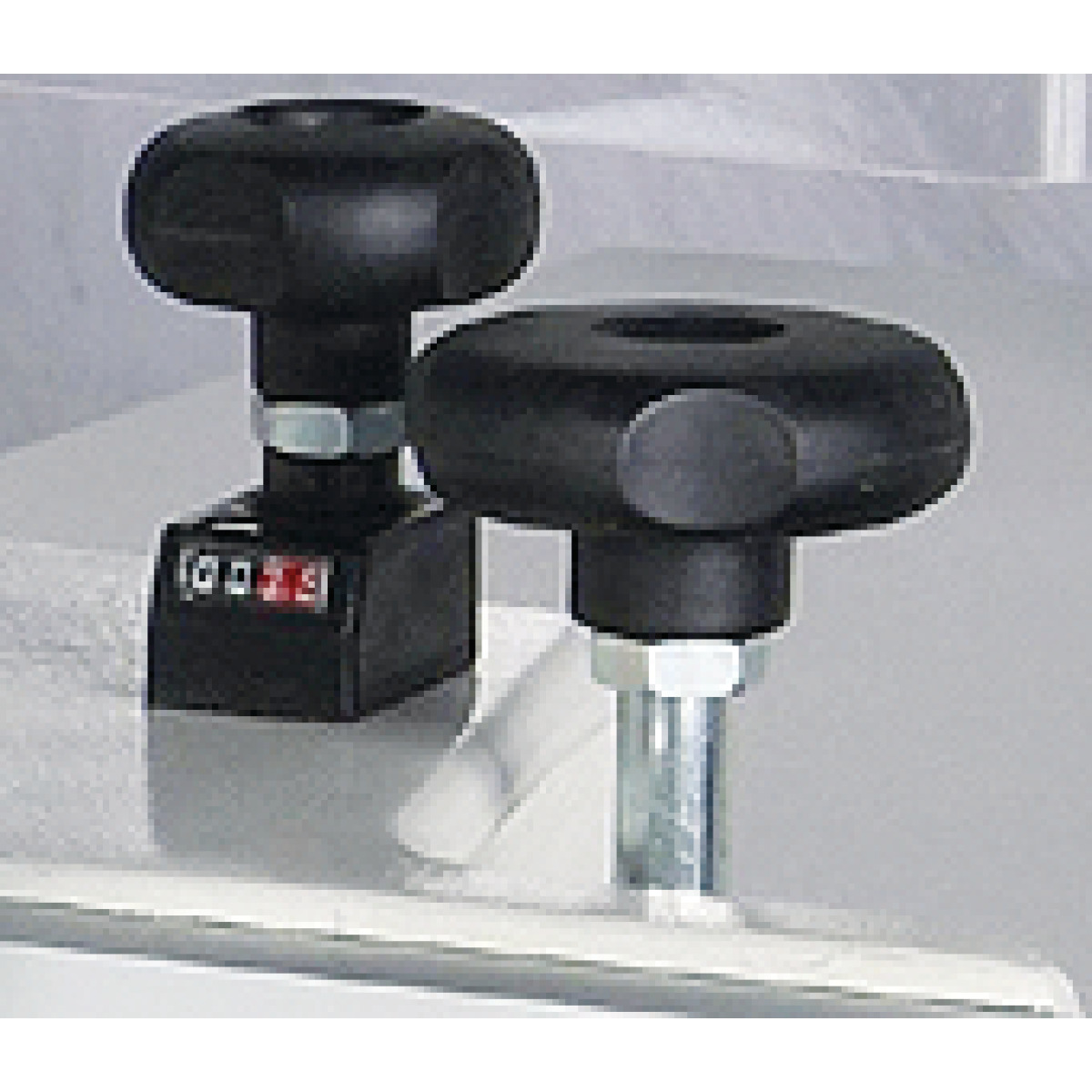

- Einstellungen am Anschlag mit Gradrastereinteilung

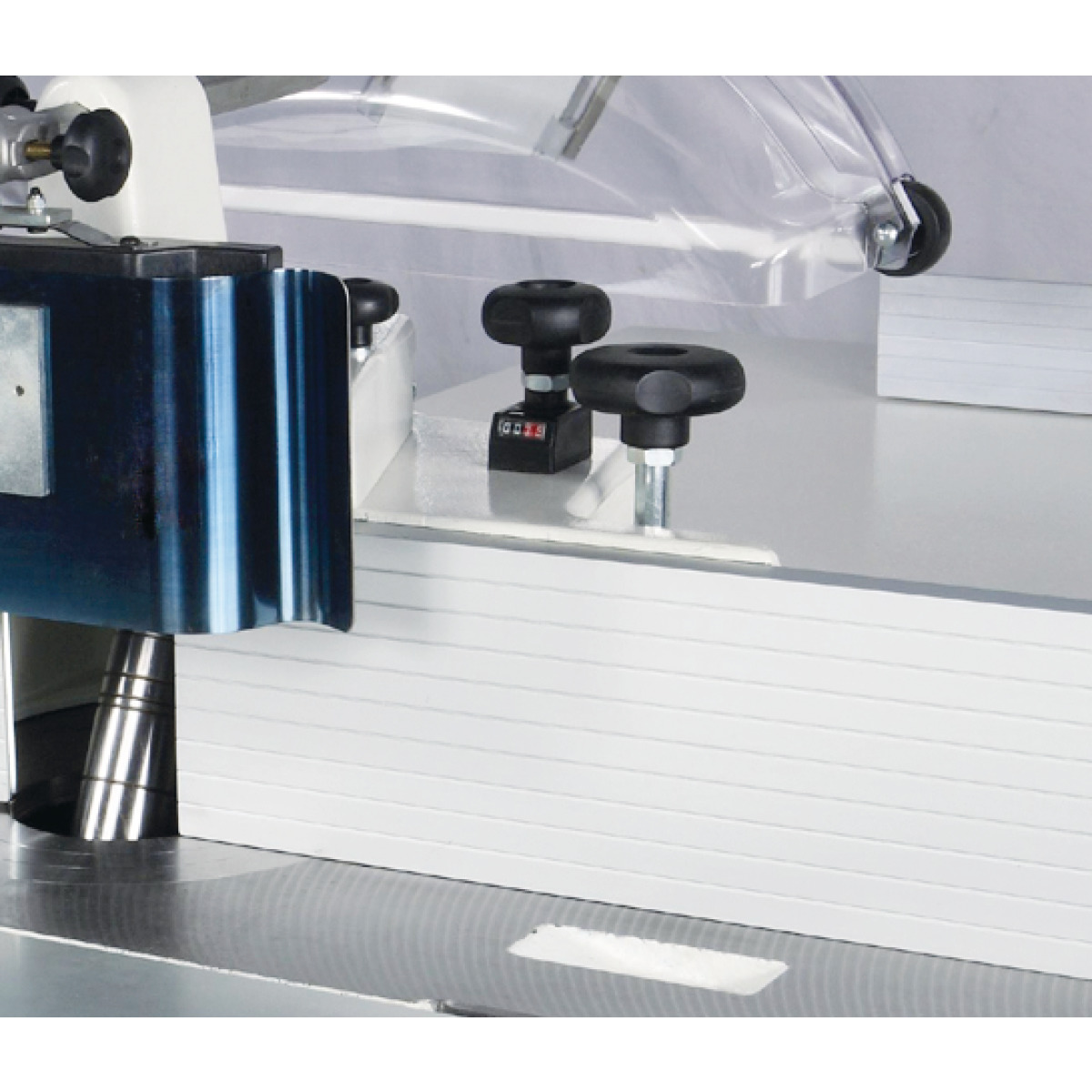

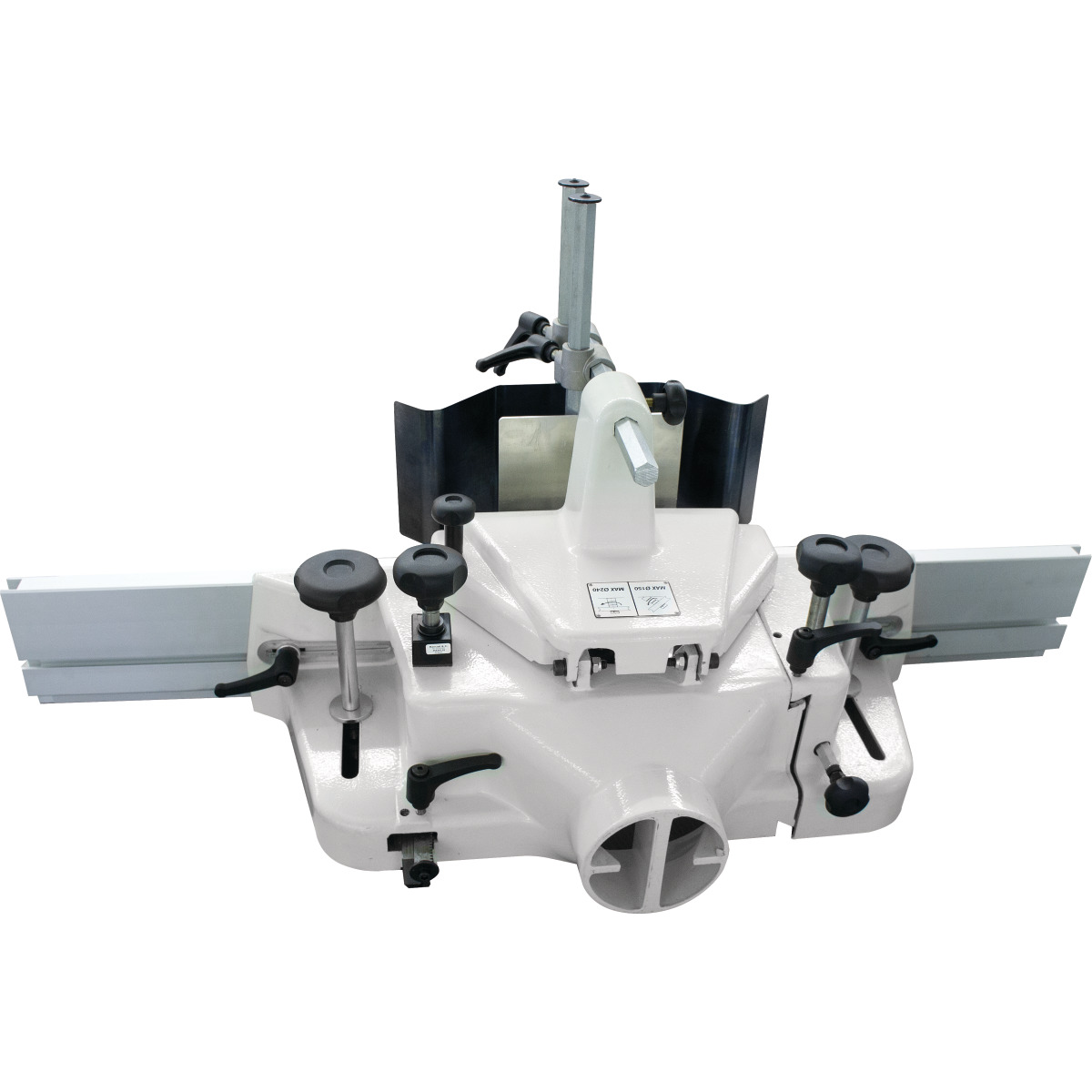

- Fräsanschlag mit Schnellpositionierung
- Exzenterspanner
- Griff für Schiebeschlitten
Merkmale
| Abmessungen Formatschiebeschlitten | 360 x 142 mm |
|---|---|
| Absaugstutzen Durchmesser |
|
| Absaugstutzen-Ø Sägeblattschutz | 80 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 80 mm |
| Anschlussspannung | 400 V |
| Besäumlänge | 2600 mm |
| Besäumrahmen | 1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablängansch |
| Besäumschuh | ✔ |
| Bogenfrässchutzhaube | ✔ |
| Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
| Drehzahlen | 3500/6000/8000/10000 min-1 |
| Durchmesser (Haupt-)Sägeblatt | 350 mm |
| Durchmesser Vorritzsägeblatt | 120 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Fräsanschlag | mit Schnellpositionierung |
| Gewicht (Netto) ca. | 820 kg |
| Gewicht ca. | 820 kg |
| Griff für Schiebeschlitten | ✔ |
| Höhenverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Leistung Antriebsmotor | 2 x 5,0 kW |
| Leistung Vorritzmotor | 0.55 kW |
| Materialrolle am Besäumrahmen | ✔ |
| Max. Ablängbreite links vom Sägeblatt | 3300 mm |
| max. Sägeblattd. mit Vorritz | 350 mm |
| Max. Sägeblattüberstand 45° | 84 mm |
| Max. Sägeblattüberstand 90° | 118 mm |
| Max. Schnitthöhe 45° | 68 mm |
| Max. Schnitthöhe 90° | 104 mm |
| max. Schnitthöhe bei 90°/45° | 104 / 68 mm |
| max. Werkzeug-Ø absenkbar | 240 x 85 mm |
| max. Zapfenwerkzeug-Ø | 320 mm |
| Motorleistung 400 V / 50 Hz / S6 40% | 2 x 5,0 |
| Neigungsverstellung der Spindel | manuell |
| Neigungsverstellung des Sägeblatts | manuell |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 125 mm |
| Säge-Frästischabmessung | 1380 x 465 mm |
| Sägeblattdrehzahl | 4200 min-1 |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblattschutz | Sägeblatt-Pendelschutz mit Absaughaube |
| Sägeblattschwenkung | 0 bis +45 ° |
| Schnittbreite | 900 mm |
| Schnittbreite mit Parallelanschlag | 900 mm |
| Spindeldrehzahlen | 3500/6000/8000/10000 min⁻¹ |
| Spindelneigung | 0 – -45 ° |
| Spindelschwenkung | 0 bis -45 ° |
| Tischbreite | 465 mm |
| Tischlänge | 1380 mm |
| Tischverbreiterung | ✔ |
| Tischverlängerung | ✔ |
| Vorritz-Motorleistung | 0,55 kW |
| Vorritzeinrichtung | mit separatem Vorritzmotor |
| Vorritzsägeblatt-Ø | 120 mm |
| Werkzeugdurchmesser max. absenkbar | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |
