Stürmer Maschinen

Säge-Fräse-Kombination Holzkraft minimax st 4e F 27

Geben Sie die erste Bewertung ab

Art.-Nr.	06415501069
EAN / GTIN	4036351221173
MPN	5501069

11.303,81 €

inkl. MwSt. zzgl. 315,00 € zusätzlicher Versandgebühr, zzgl. Versandkosten

Lieferzeit: 7 Werktage

Weitersagen

Beschreibung

In Profi-Ausführung mit schwenkbarem Sägeblatt, schwenkbarer Frässpindel und Format-Schiebeschlitten

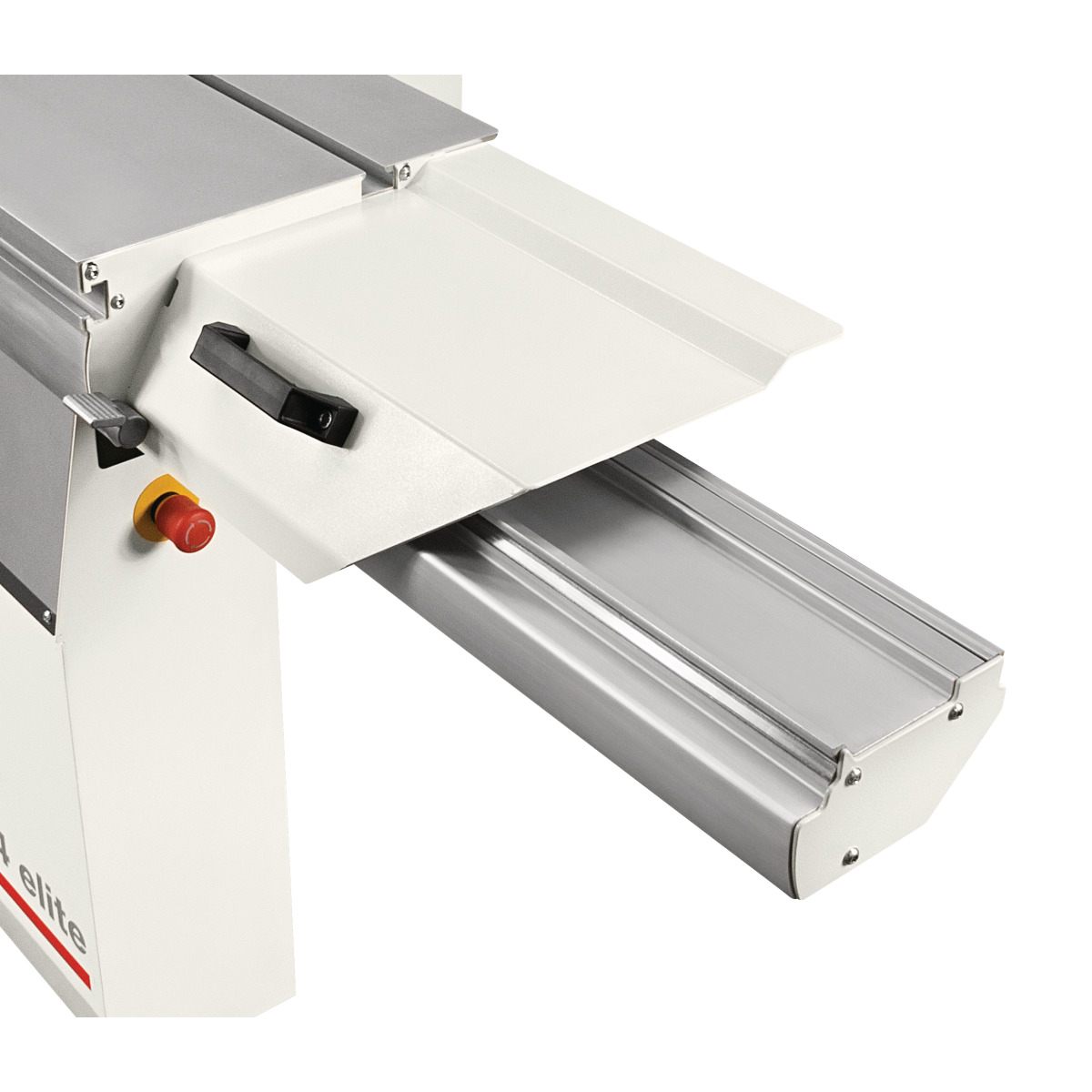

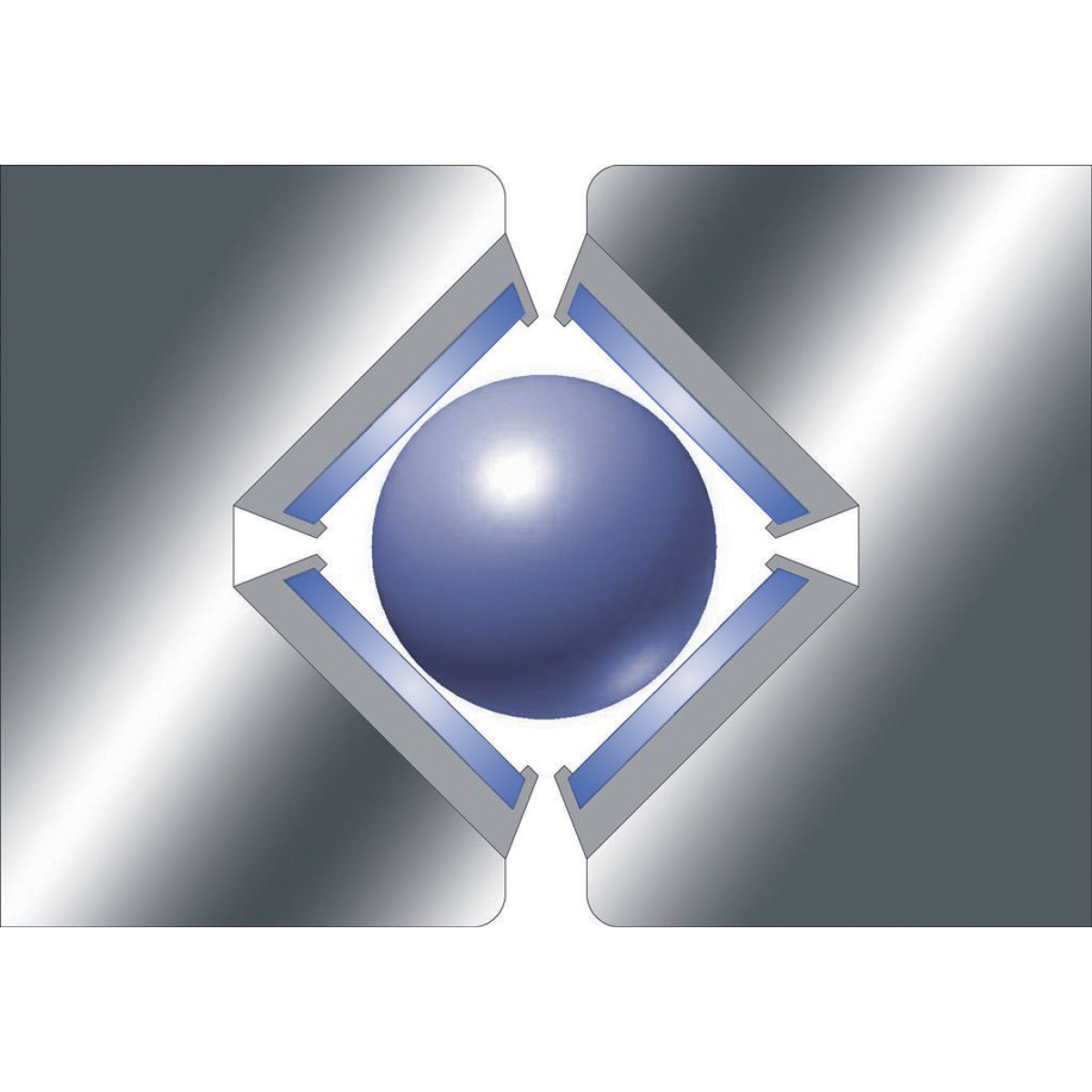

Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium

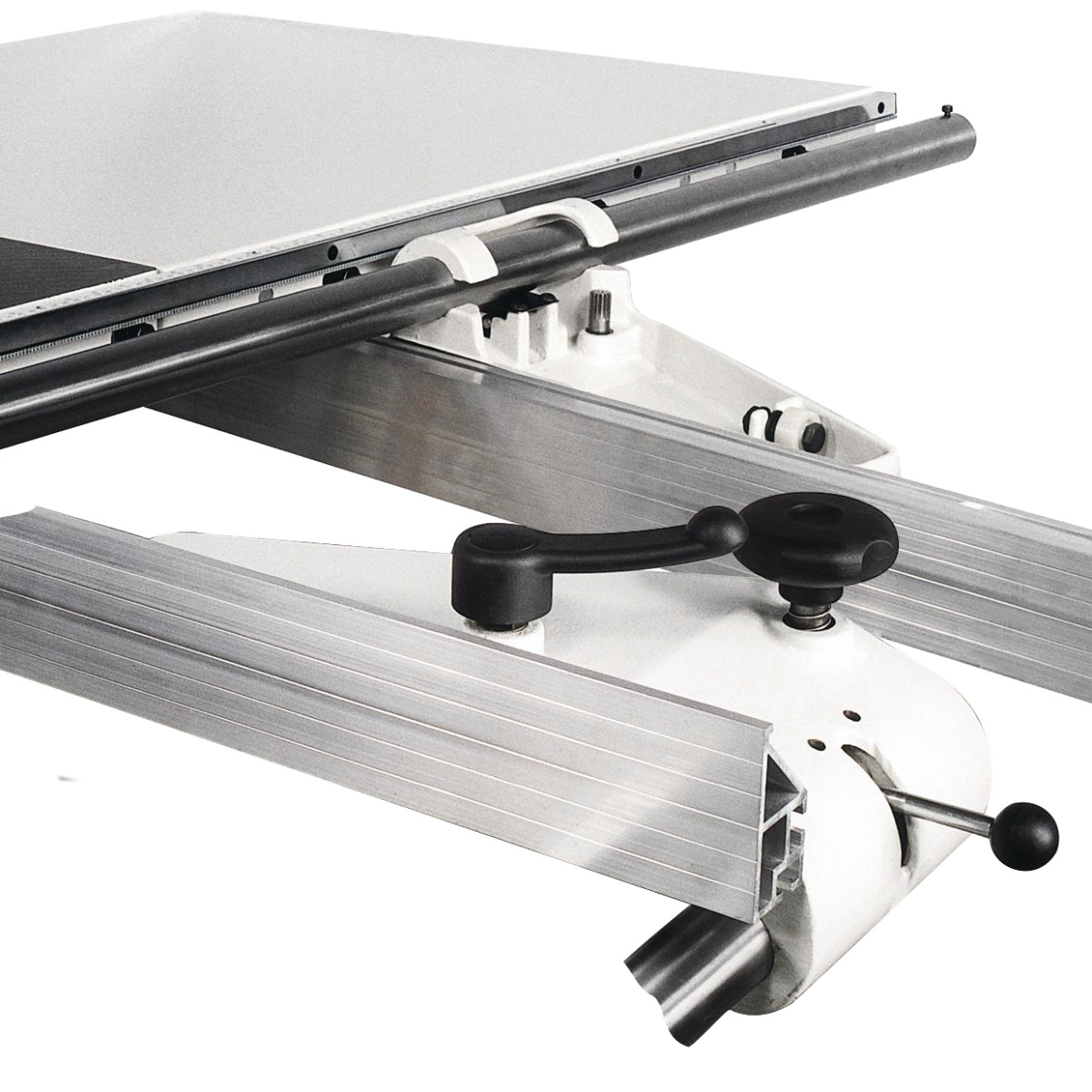

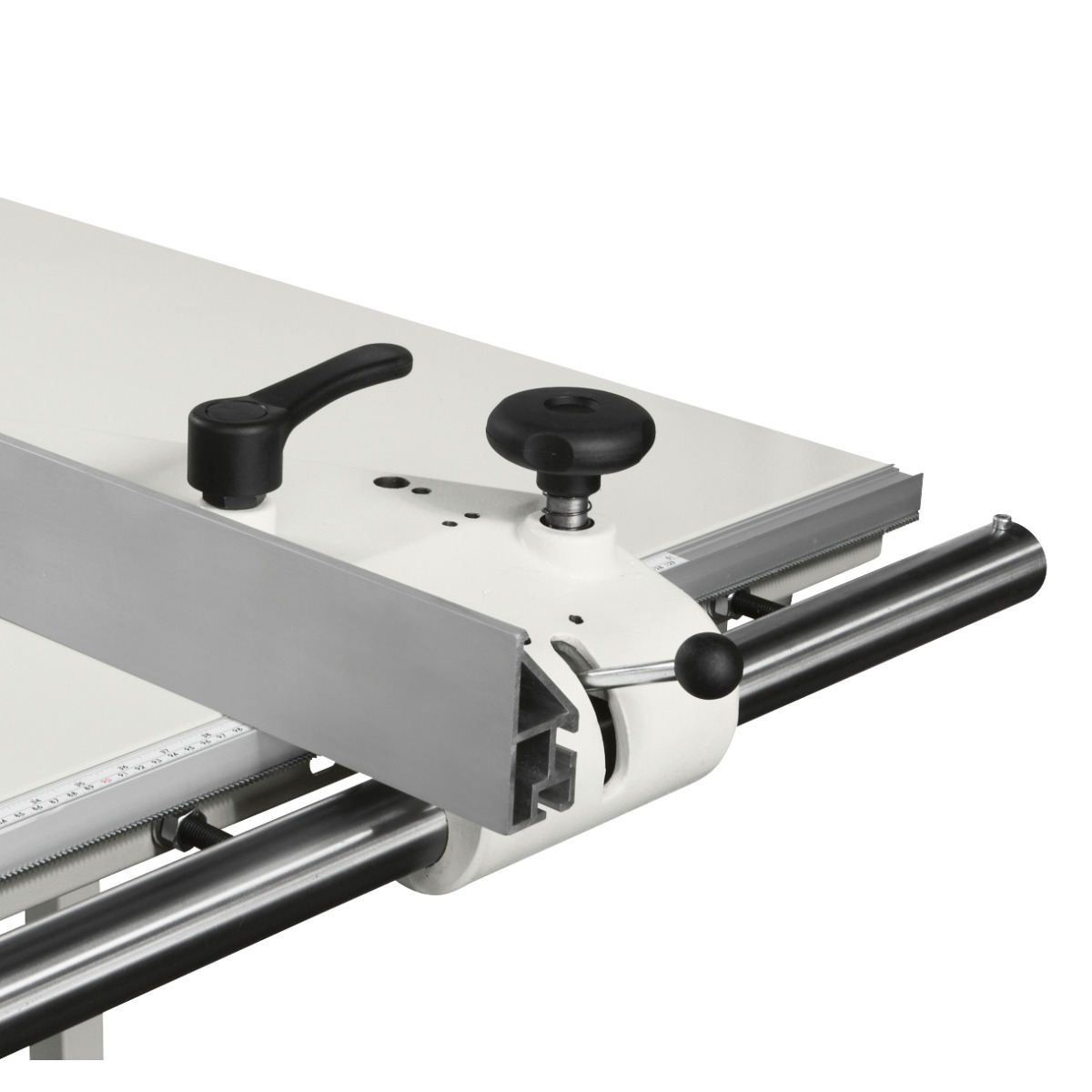

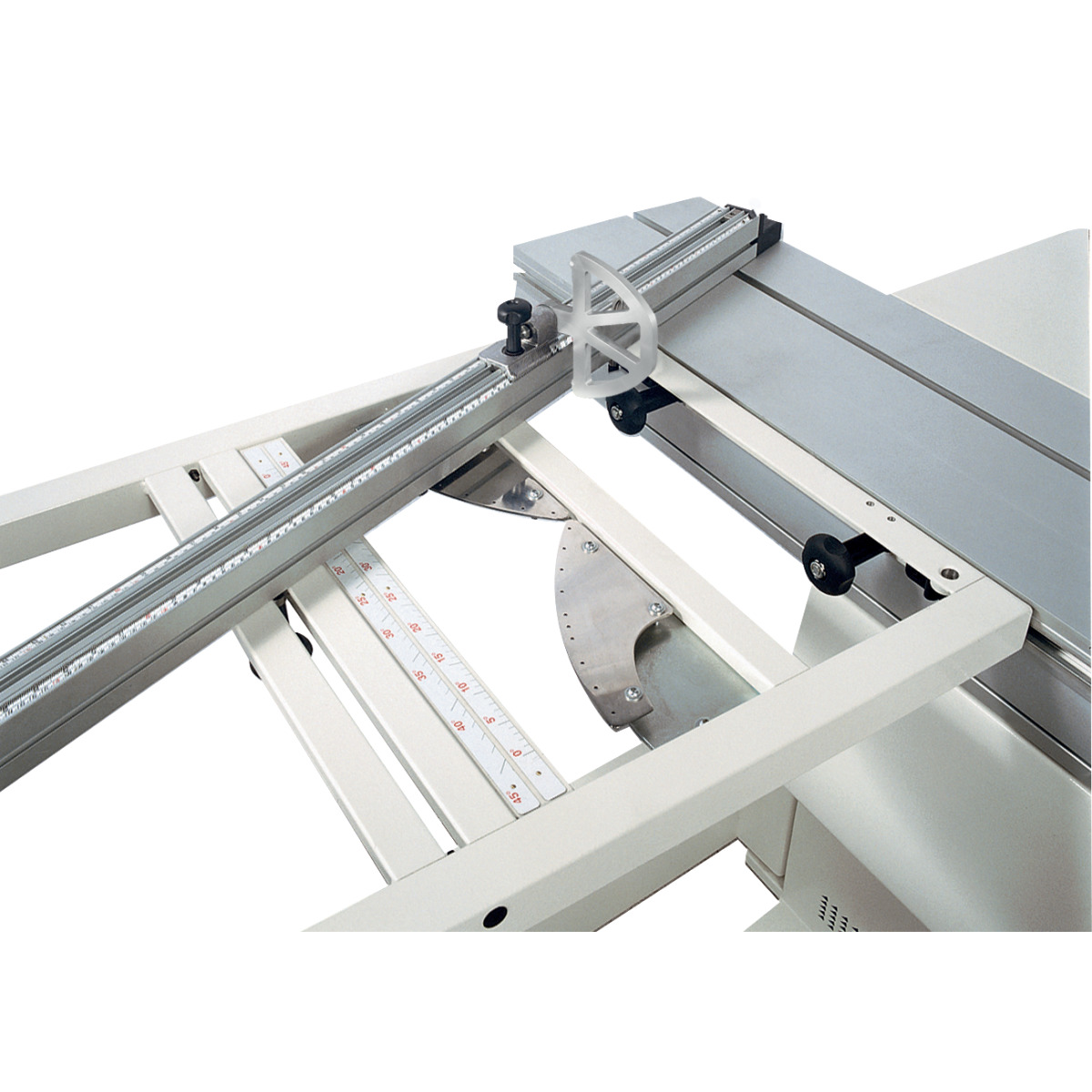

Großer Besäumrahmen (1200 x 650 mm) mit Materialrolle und bis max. 3200 mm ausziehbarem Aluminium-Teleskopanschlag
Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewähren höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
Max. Sägeblatt-Ø 315 mm schwenkbar von 90° bis -45°

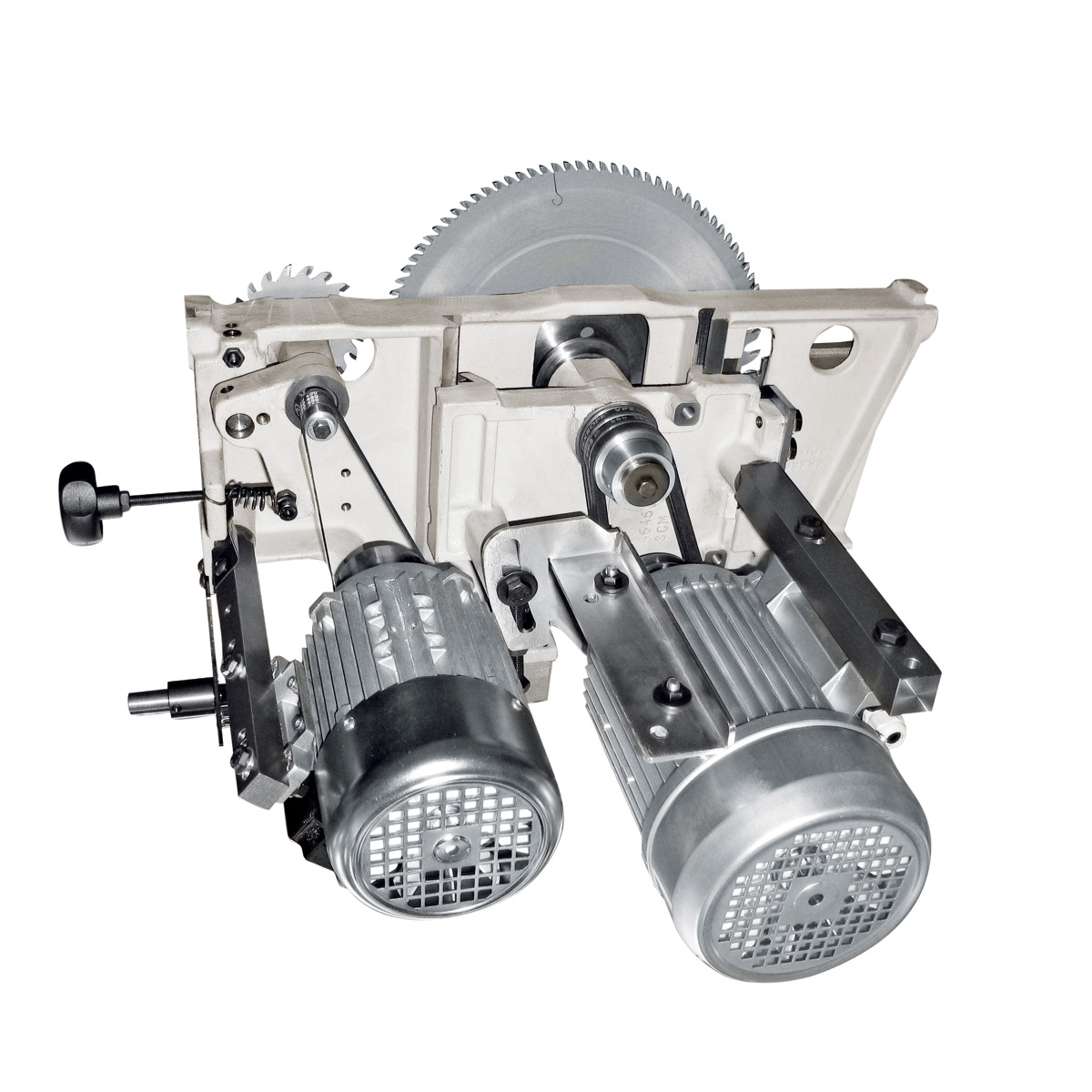

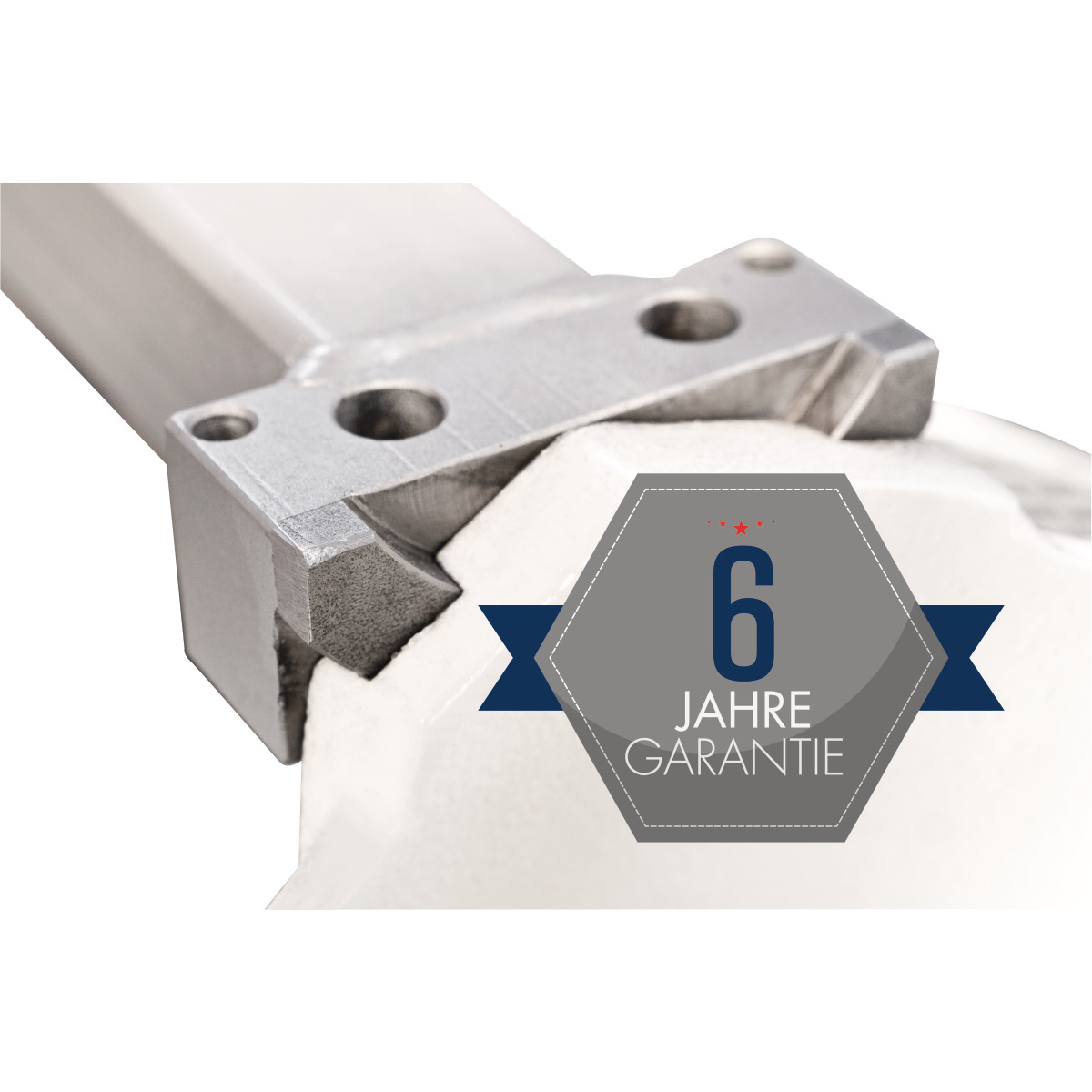

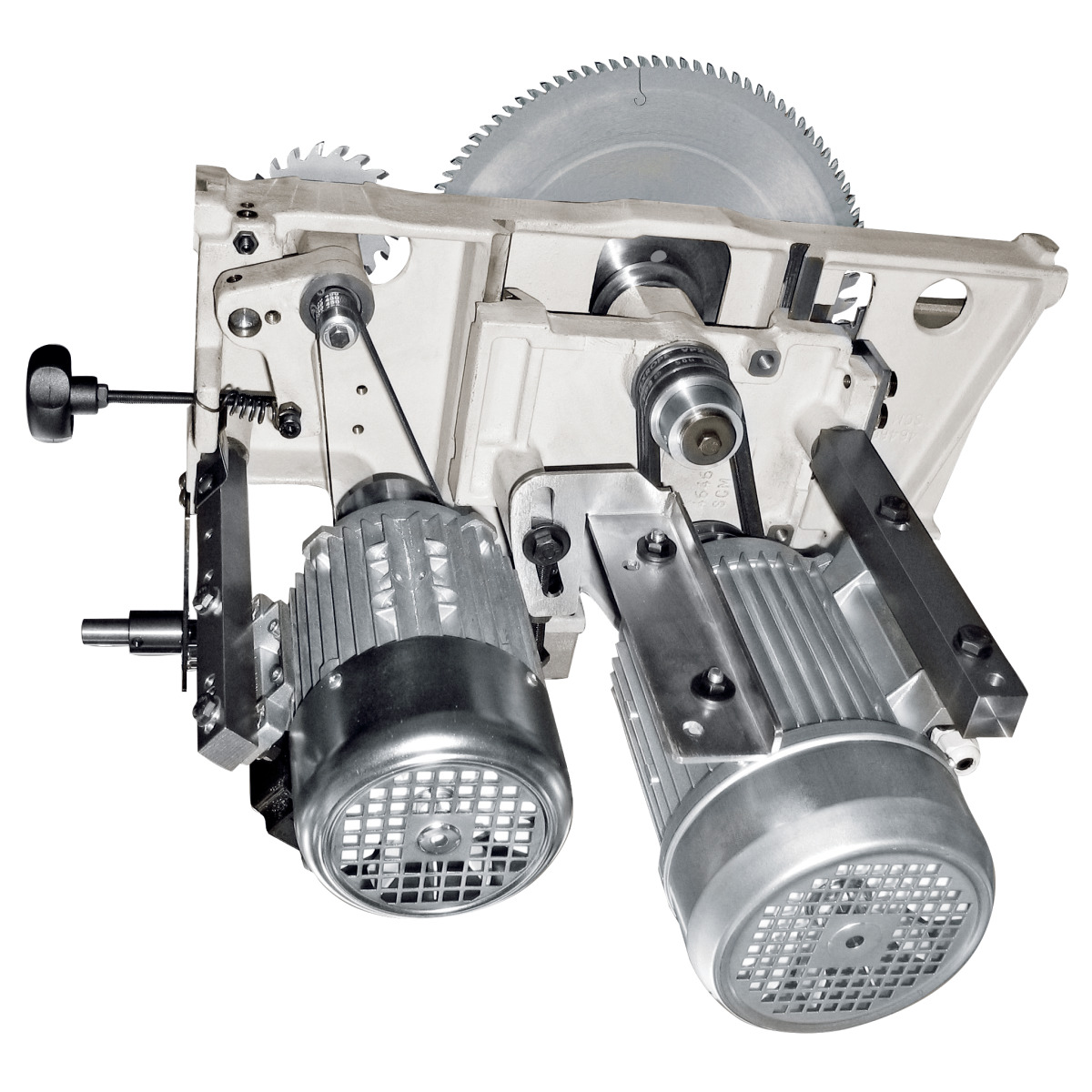

Grauguss-Sägeaggregat mit zweiseitiger Schwenksegmentführung für präzise Schnitte: äußerst robust und verwindungssteif, Aggregat nahe am Sägeblatt und beidseitig gelagert, Höhenverstellung über Schwalbenschwanzführung
Säge-Parallelanschlag mit Feineinstellung

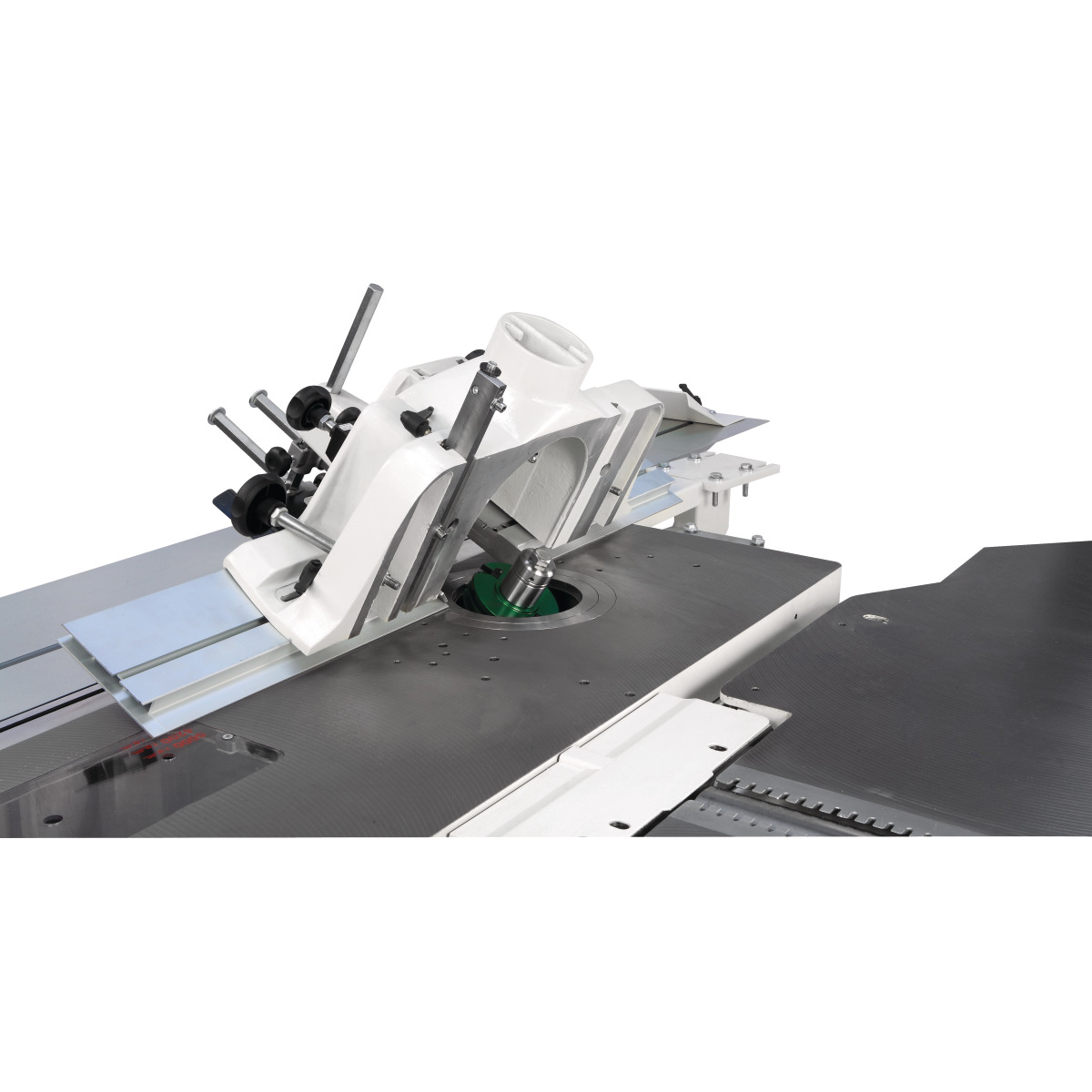

Großer Schwenkbereich der Frässpindel bis -45° nach hinten

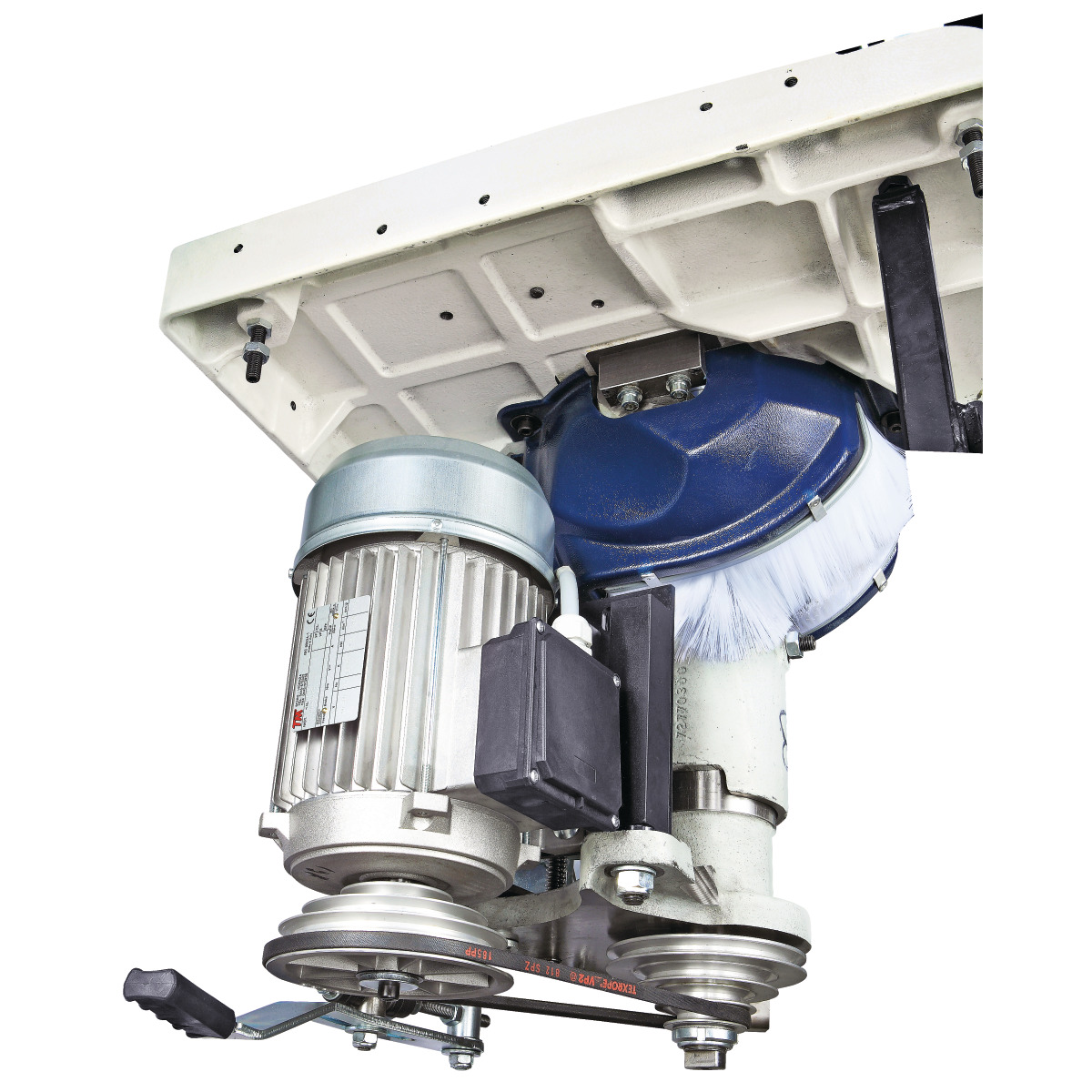

Vier Fräsgeschwindigkeiten, manuell verstellbar
Frässpindel mit Rechts-Linkslauf

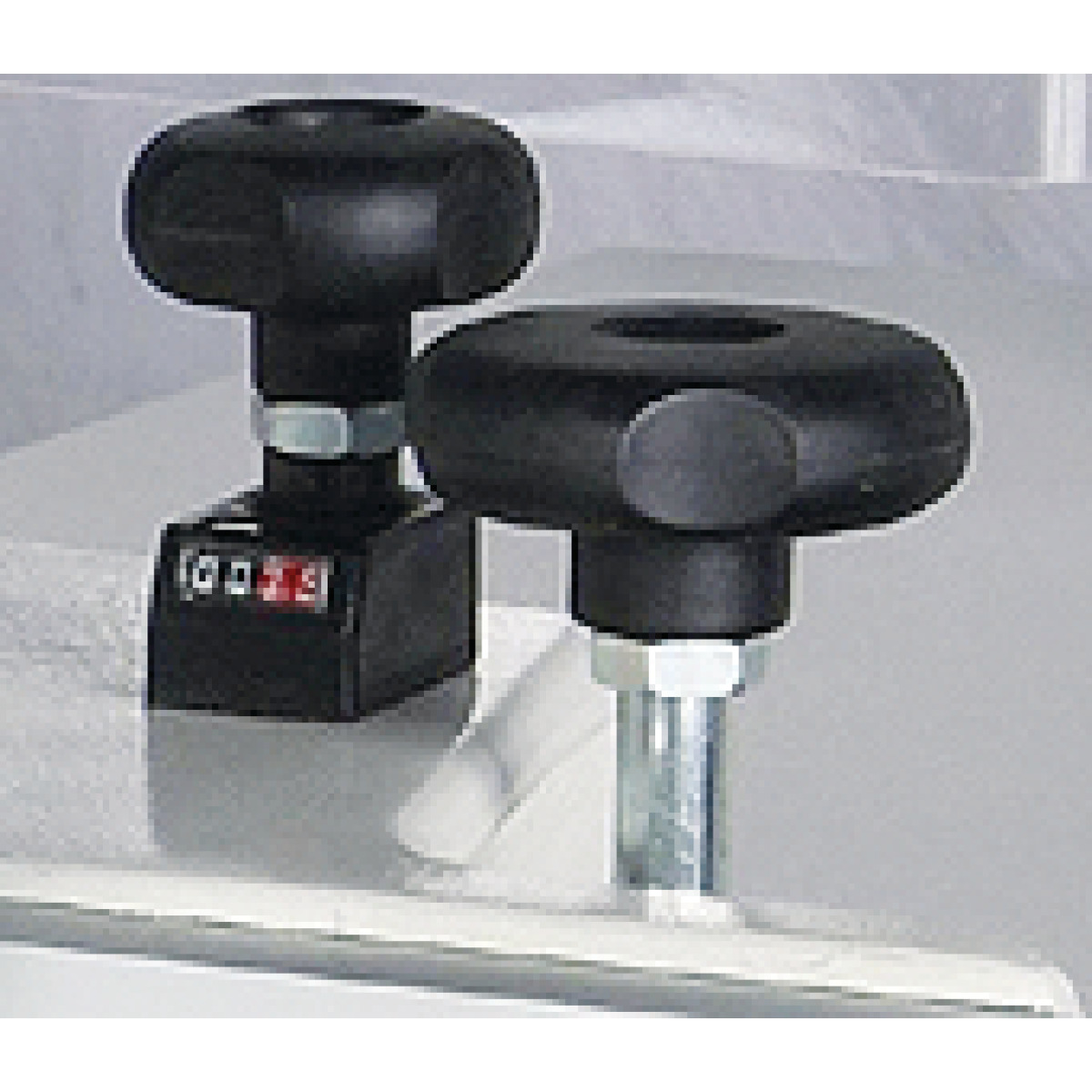

Feste Handräder mit numerischen Anzeigen
Solider und präziser Maschinentisch aus Grauguss, nachgeglüht und spannungsfrei
Zwei leistungsstarke Industriemotoren mit Motorschutzschalter ausgelegt für den Dauereinsatz
Mit abschließbarem Hauptschalter und Not-Aus-Schalter

Merkmale

Merkmale
Abmessungen Formatschiebeschlitten	360 x 142 mm
Absaugstutzen Durchmesser	2 x 120 mm 2 x 120 mm
Absaugstutzendurchmesser Sägeblattschutz	60 mm
Absaugstutzen-Ø Sägeblattschutz	60 mm
Anschlussspannung	400 V
Besäumlänge	2660 mm
Besäumrahmen	1200 x 650 mm, mit winkelverstellbarem Teleskop-Ablängansch
Besäumschuh	✔
Bogenfrässchutzhaube	✔
Drehzahl (Haupt-)Sägeblatt	4000 min⁻¹
Drehzahlen	3500/6000/8000/10000 min-1
Durchmesser (Haupt-)Sägeblatt	315 mm
Durchmesser Vorritzsägeblatt	100 mm
Einschaltdauer Antriebsmotor	40 %
Eloxierter Aluminium-Formatschiebeschlitten	✔
Erläuterung Durchmesser (Haupt-)Sägeblatt	mit Vorritzer
Exzenterspanner	✔
Formatschiebeschlittenbreite	360 mm
Formatschiebeschlittenhöhe	142 mm
Fräsanschlag	mit Schnellpositionierung
Gewicht (Netto) ca.	588 kg
Gewicht ca.	588 kg
Griff für Schiebeschlitten	✔
Höhenverstellung der Spindel	manuell
Höhenverstellung des Sägeblatts	manuell
Leistung Antriebsmotor	2 x 5,0 kW
Materialrolle am Besäumrahmen	✔
Max. Ablängbreite links vom Sägeblatt	3260 mm
max. Sägeblattd. mit Vorritz	315 mm
Max. Sägeblattüberstand 45°	71 mm
Max. Sägeblattüberstand 90°	100 mm
Max. Schnitthöhe 45°	63 mm
Max. Schnitthöhe 90°	90 mm
max. Schnitthöhe bei 90°/45°	90 / 63 mm
max. Werkzeug-Ø absenkbar	240 mm
max. Zapfenwerkzeug-Ø	275 mm
Motorleistung 400 V / 50 Hz / P2 / S1	2 x 5,0 kW
Neigungsverstellung der Spindel	manuell
Neigungsverstellung des Sägeblatts	manuell
Nennbetriebsart Antriebsmotor	S6
Netzfrequenz	50 Hz
Nutzlänge der Spindel	125 mm
Sägeblattdrehzahl	4000 min-1
Sägeblattneigung	90 – 45 °
Sägeblattschwenkung	0 bis +45 °
Säge-Frästischabmessung	1250 x 430 mm
Säge-Parallelanschlag	mit Rundstangenführung
Schnittbreite	900 mm
Schnittbreite mit Parallelanschlag	900 mm
Spindeldrehzahlen	3500/6000/8000/10000 min⁻¹
Spindelneigung	0 – -45 °
Spindelschwenkung	0 bis -45 °
Steuerung Sägeblatthöhe, -schwenkung und Parallelanschlag	manuell
Tischbreite	430 mm
Tischlänge	1250 mm
Tischverbreiterung	✔
Tischverlängerung	✔
Vorritzsägeblatt-Ø	100 mm
Werkzeugdurchmesser max. absenkbar	240 mm
Werkzeugdurchmesser max. Zapfenfräsen	275 mm

Hersteller

Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de

Sicherheitsbestimmungen

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden

• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden

• Lassen Sie nur geschultes Personal die Maschine bedienen

• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden

• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol

• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen

• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.

• Benutzen Sie Original-Ersatzteile und Zubehör

• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.

• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.

• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)

• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.

• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren

• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.

• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren

• Nehmen Sie keine Veränderung an Maschinen vor

• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz

• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe

• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe

• Tragen Sie entsprechende Sicherheitskleidung

• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
