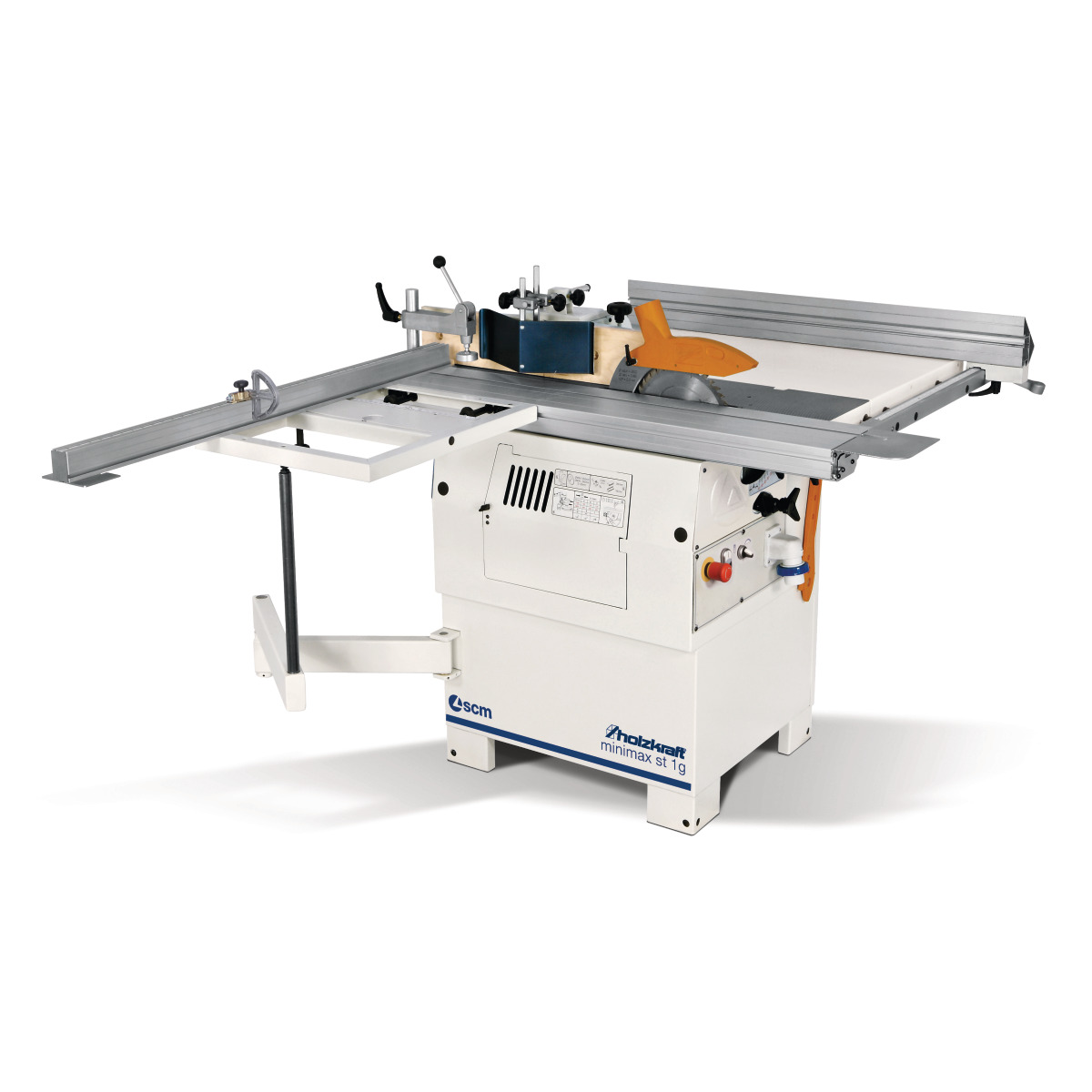

Beschreibung
- Arbeitstisch aus stark verripptem Grauguss und Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

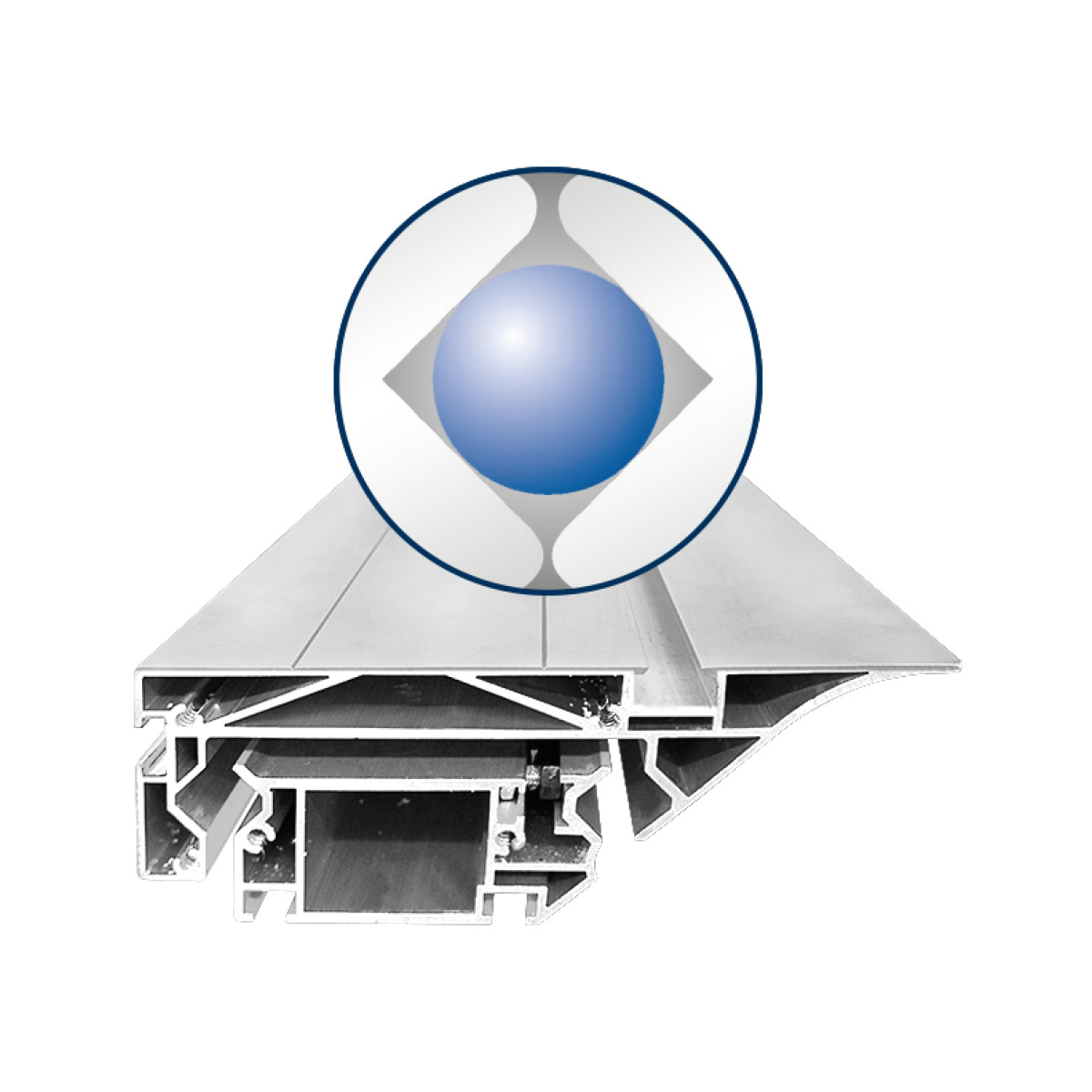

- Einzigartig in dieser Leistungsklasse: Format-Schiebeschlitten aus eloxiertem Aluminium für höchste Schnittpräzision
- Schnittebene direkt am Sägeblatt

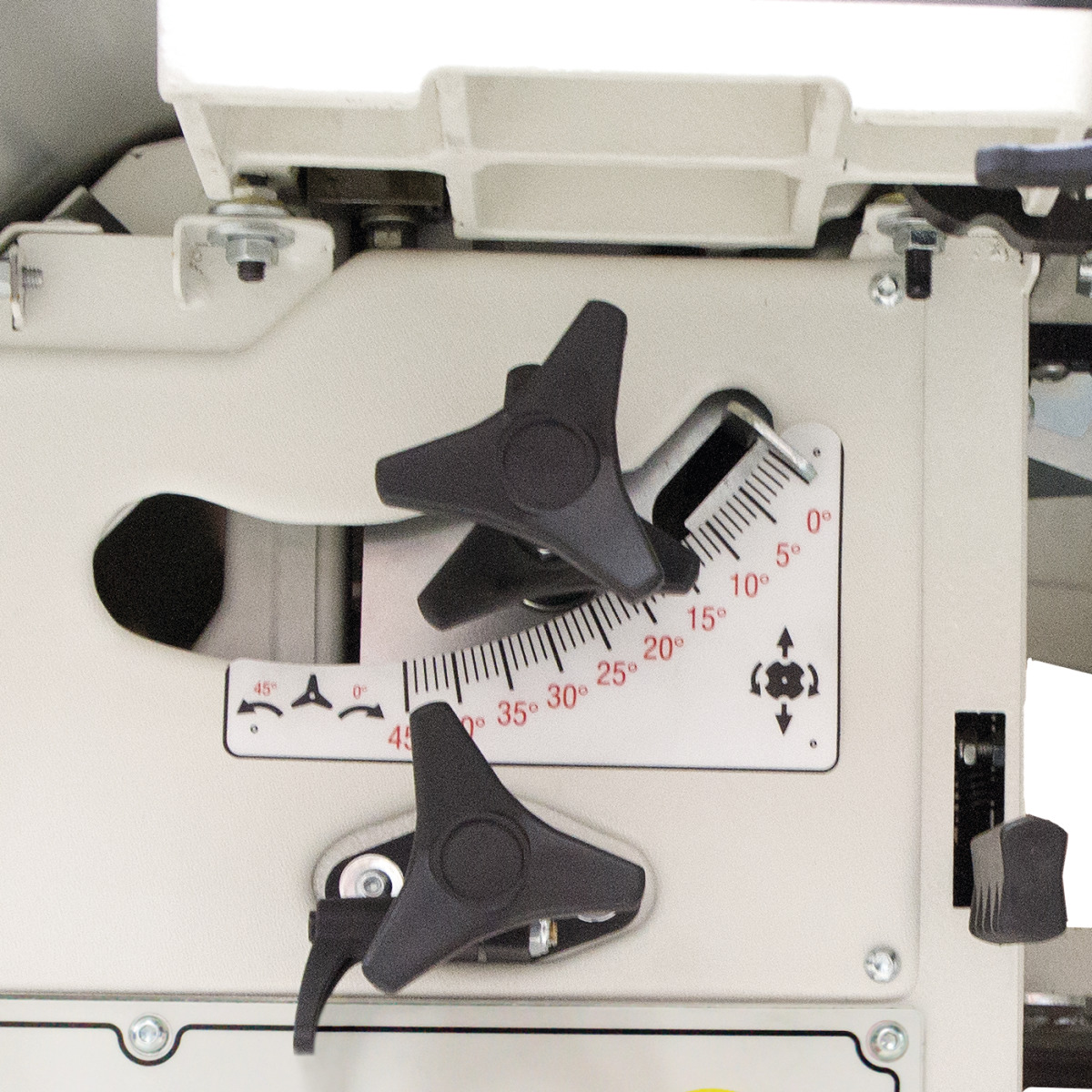

- Schwenkbares Sägeblatt von 90° - 45°

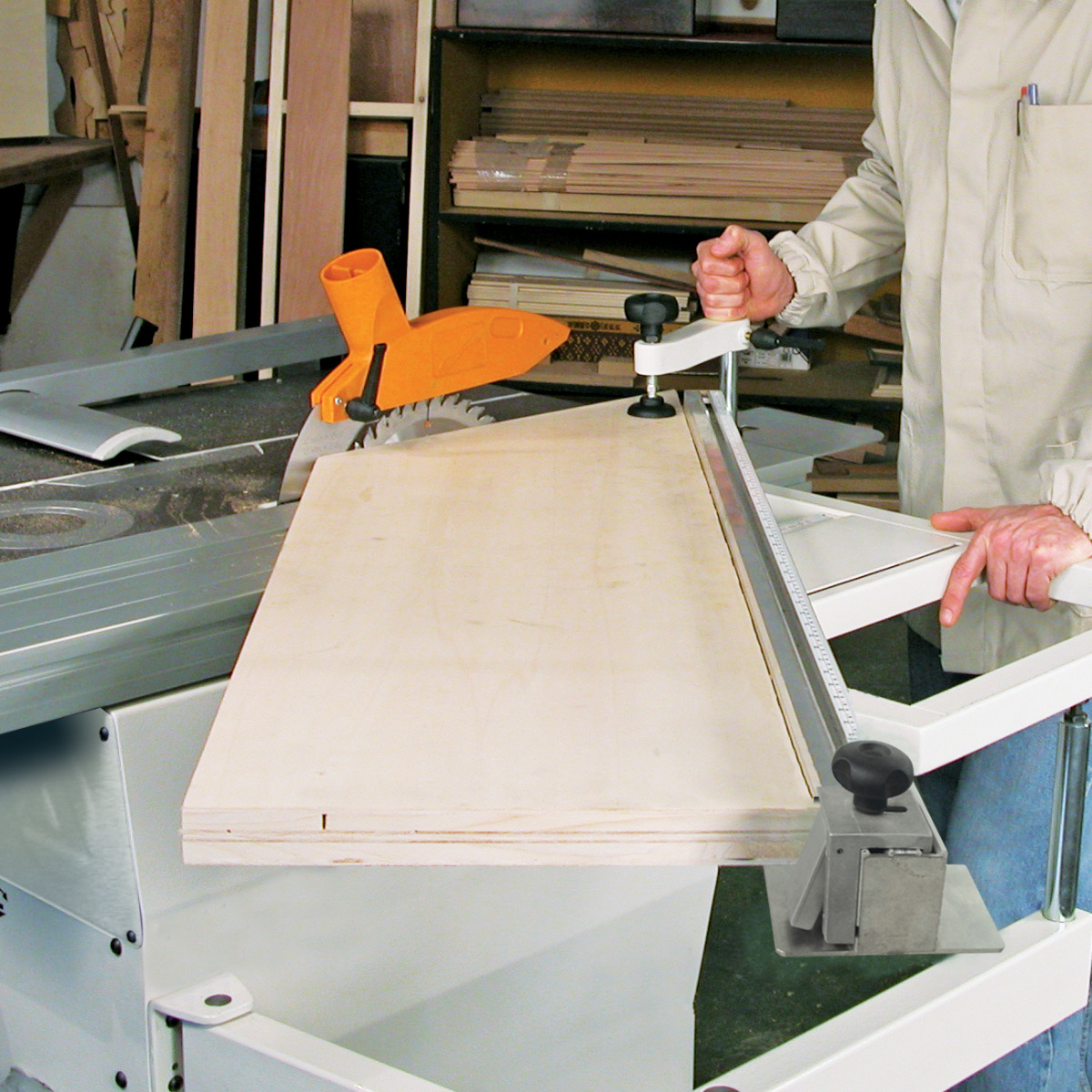

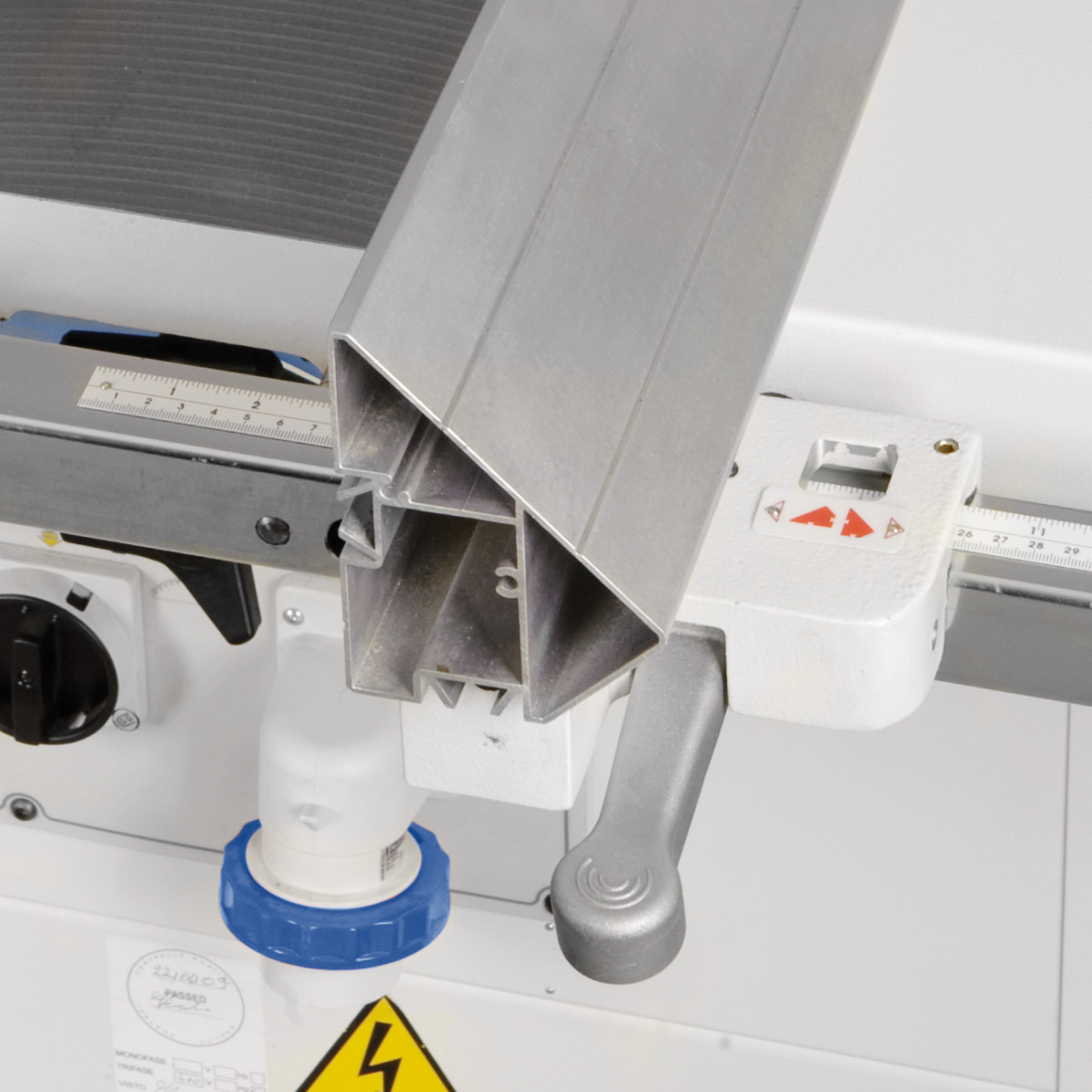

- Besäumrahmen mit Aluminium-Ablänganschlag und verstellbarem Anschlagbacken für Platten und große Werkstücke

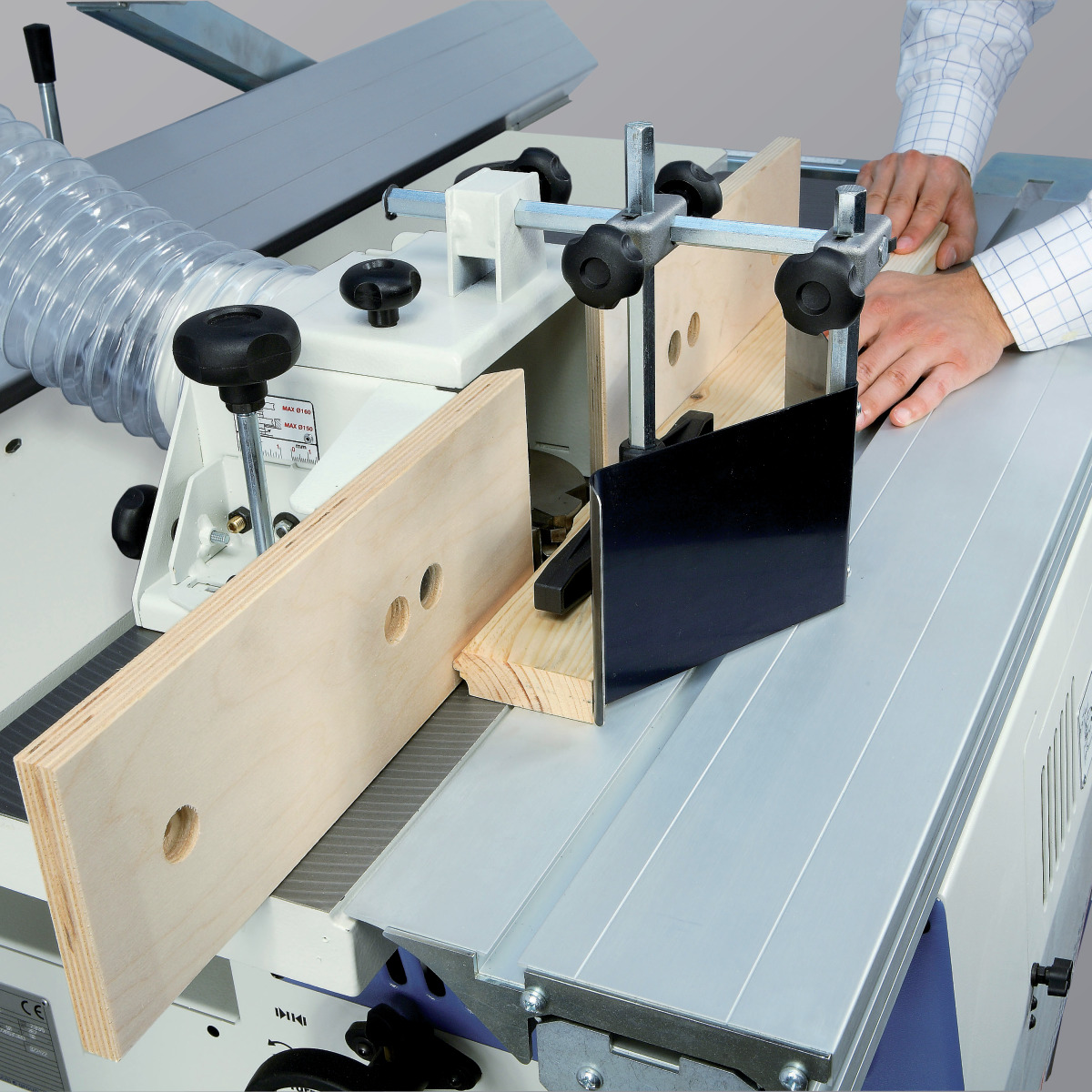

- Frässchutzhaube zum Profilieren

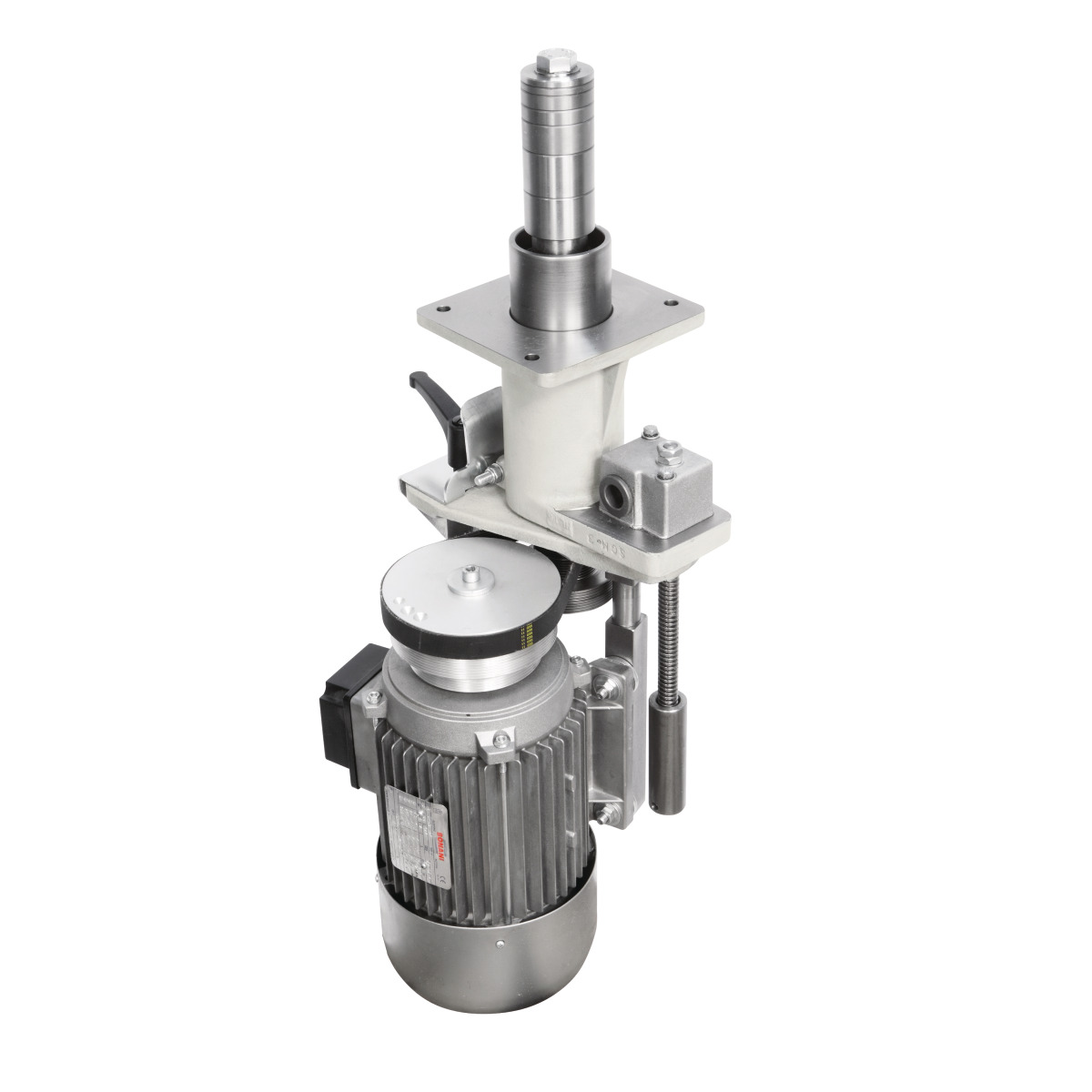

- Zwei unabhängige Motoren für jedes Arbeitsaggregat
Merkmale
| Abmessungen Formatschiebeschlitten | 201 x 70 x 1140 mm |
|---|---|
| Abmessungen Guss-Arbeitstisch | 1040 x 224 mm |
| Absaugstutzen Durchmesser |
|
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Besäumlänge | 1200 mm |
| Besäumrahmen | mit winkelverstellbarem Ablänganschlag mit einem Klappansch |
| Drehzahl | 4000 min-1 |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Drehzahlen | 5000/7500 min-1 |
| Durchmesser (Haupt-)Sägeblatt | 250 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Eloxierter Aluminium-Formatschiebeschlitten | ✔ |

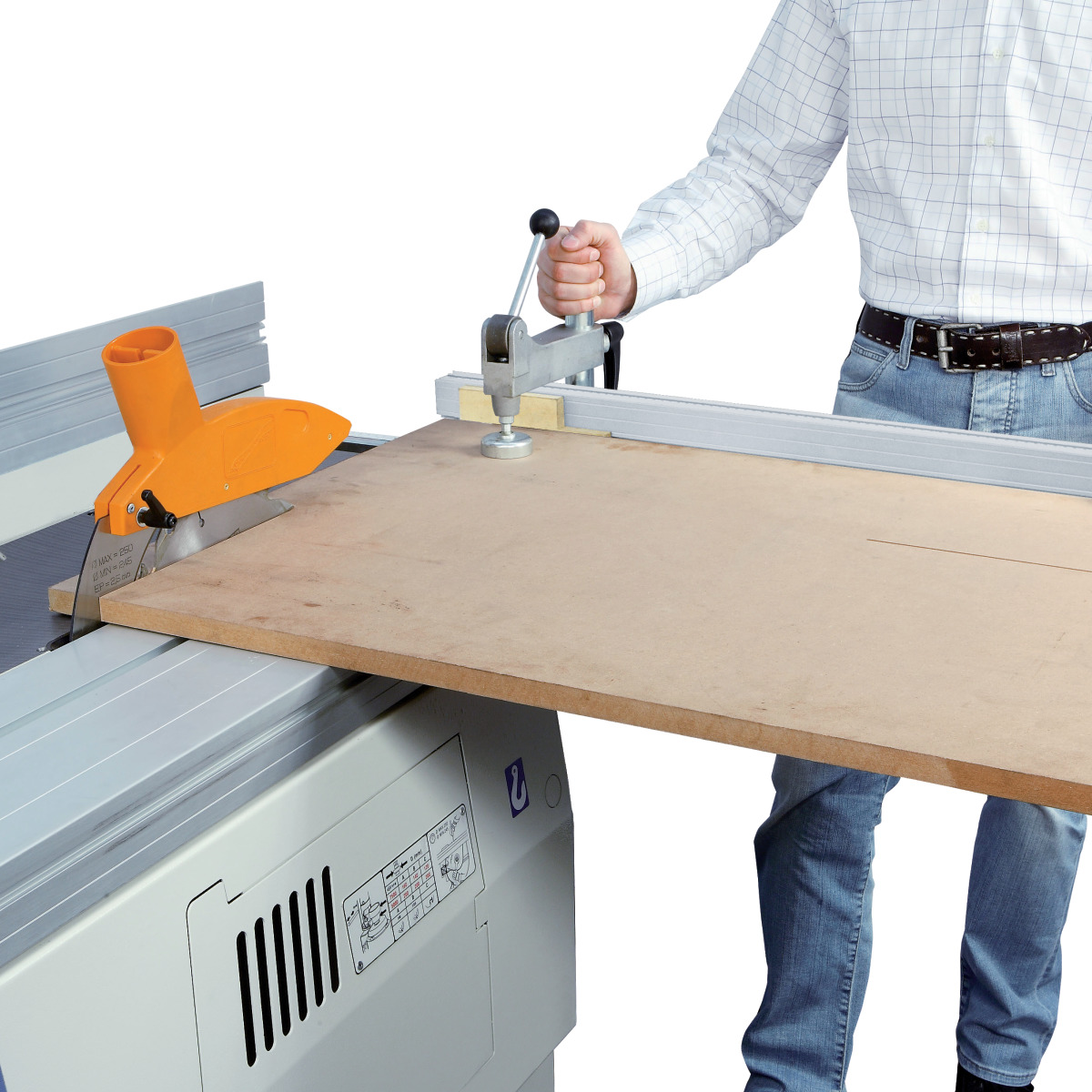

| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 201 mm |
| Formatschiebeschlittenhöhe | 70 mm |
| Formatschiebeschlittenlänge | 1140 mm |

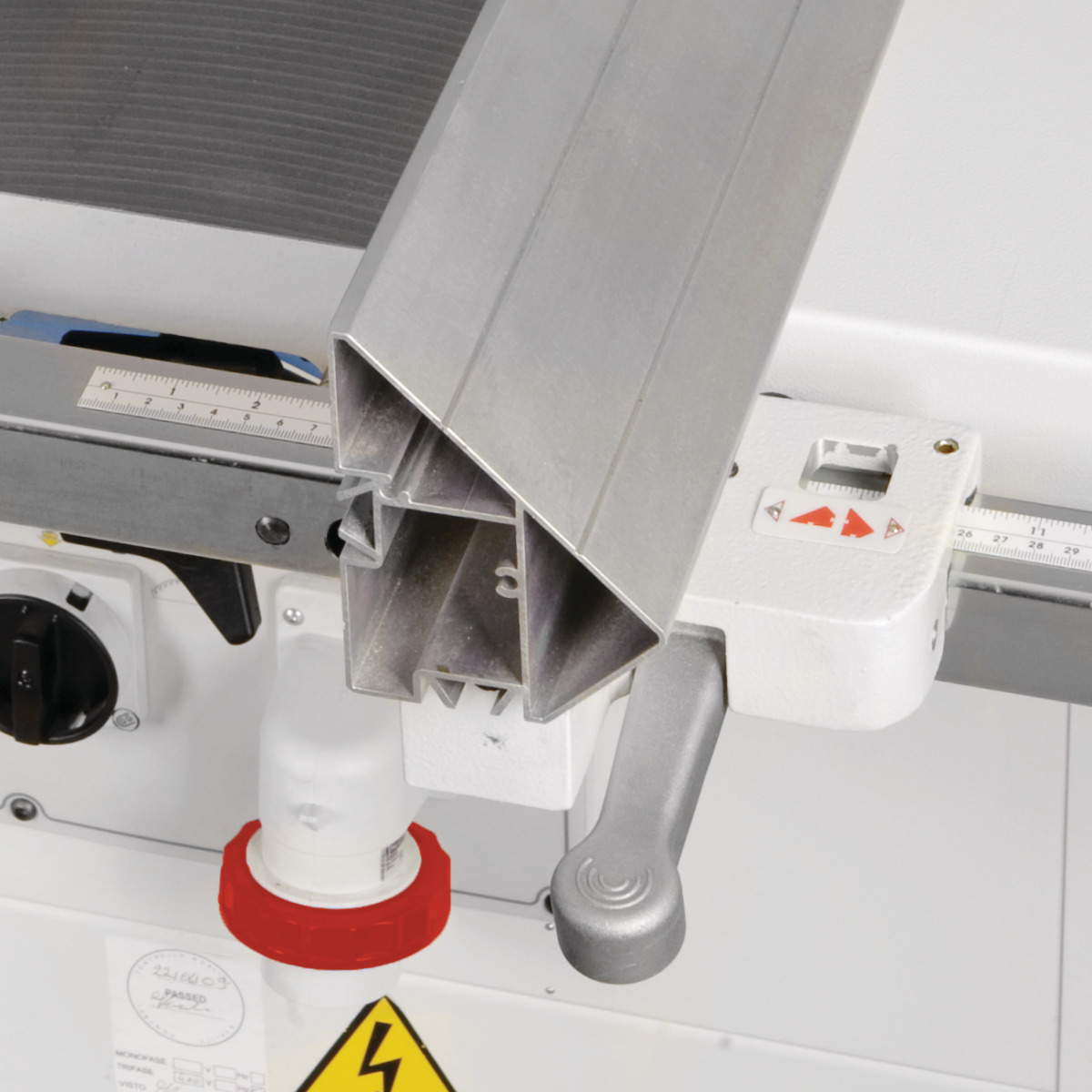

| Fräsanschlag | mit Holzanschlagbacken |
| Gewicht (Netto) ca. | 190 kg |
| Gewicht ca. | 190 kg |
| Höhenverstellung der Spindel | manuell |
| Höhenverstellung des Sägeblatts | manuell |
| Leistung Antriebsmotor | 2 x 1,8 kW |
| Max. Ablängbreite links vom Sägeblatt | 1200 mm |
| max. Sägeblatt-Ø mit/ohne Vorritz | 250 mm |
| Max. Sägeblattüberstand 45° | 40 mm |
| Max. Sägeblattüberstand 90° | 67 mm |
| Max. Schnitthöhe 45° | 60 mm |
| Max. Schnitthöhe 90° | 75 mm |
| max. Schnitthöhe bei 90°/45° | 75 / 60 mm |
| max. Werkzeug-Ø | 160 mm |
| max. Zapfenwerkzeug-Ø | 200 mm |
| Motorleistung 400 V/50 Hz/S6 40% | 2 x 1,8 kW |
| Neigungsverstellung des Sägeblatts | manuell |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 75 mm |
| Nutzlänge Spindel | 75 mm |
| Säge-Parallelanschlag | ✔ |
| Sägeblattneigung | 90 – 45 ° |
| Sägeblattschwenkung | 90 - 45 ° |
| Schnittbreite | 700 mm |
| Schnittbreite mit Parallelanschlag | 700 mm |
| Spindel-Ø | 30 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahlen | 5000/7500 min⁻¹ |
| Spindelschwenkung | keine |
| Tischbreite | 224 mm |
| Tischlänge | 1040 mm |
| Tischverbreiterung | ✔ |
| Werkzeugdurchmesser max. | 160 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 200 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
