Beschreibung
- Schwere Gußkonstruktion

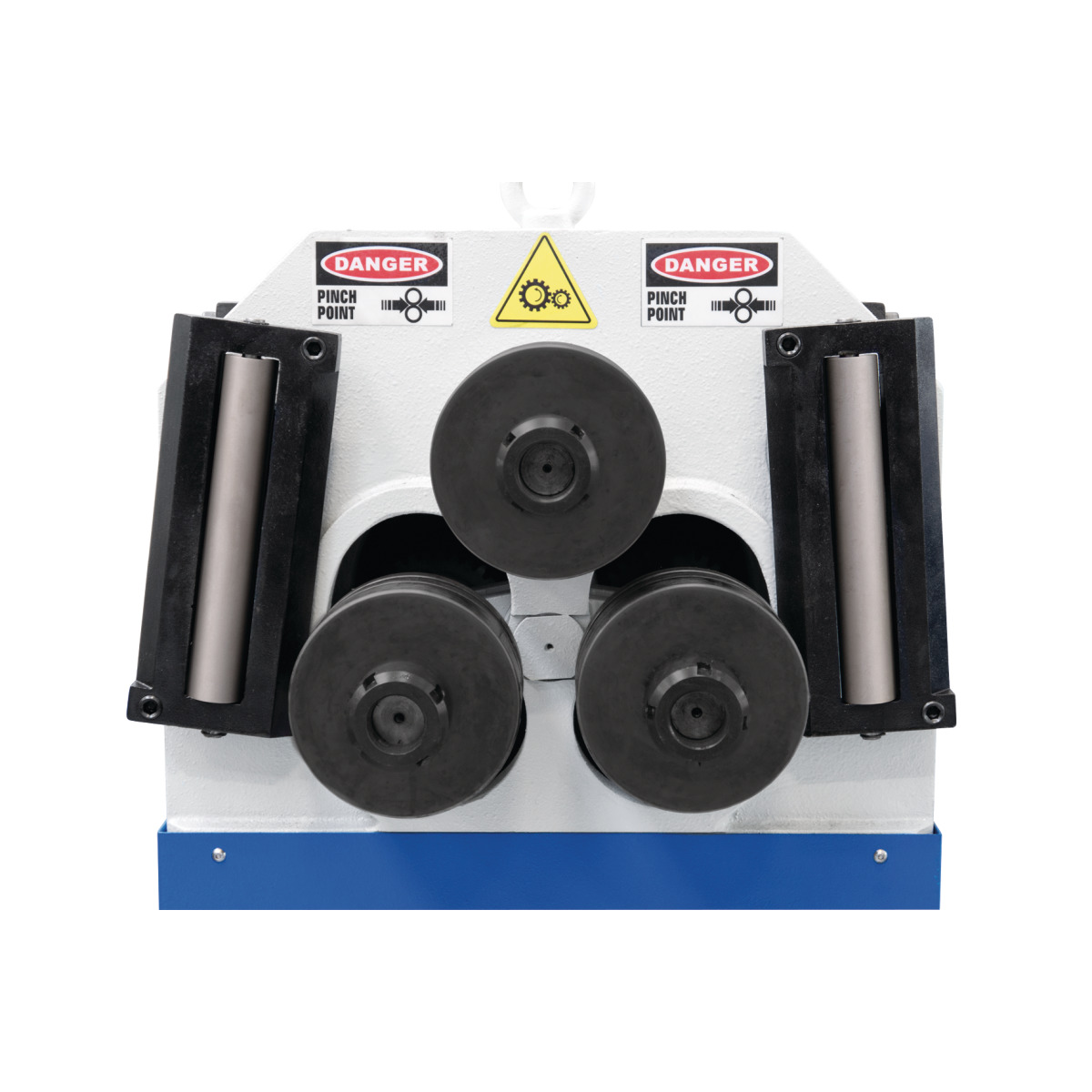

- gehärtete Biegerollen
- Wellen aus Spezialstahl, gehärtet und geschliffen

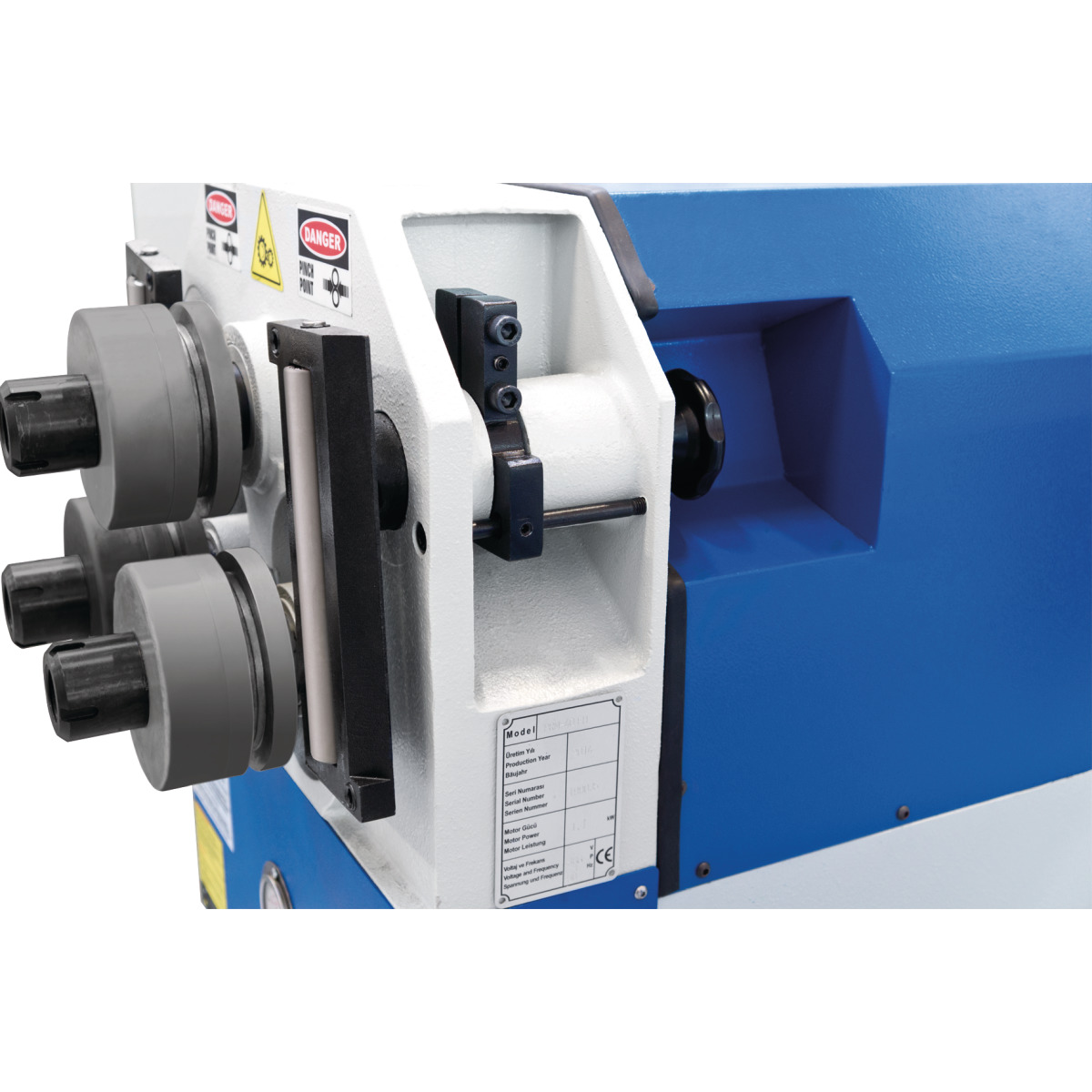

- Seitliche Richtrollen, stufenlos verstellbar
- Alle 3 Walzen über Getriebe angetrieben
- Horizontale und vertikale Arbeitsposition
- Geeignet für besonders kleine Biegedurchmesser

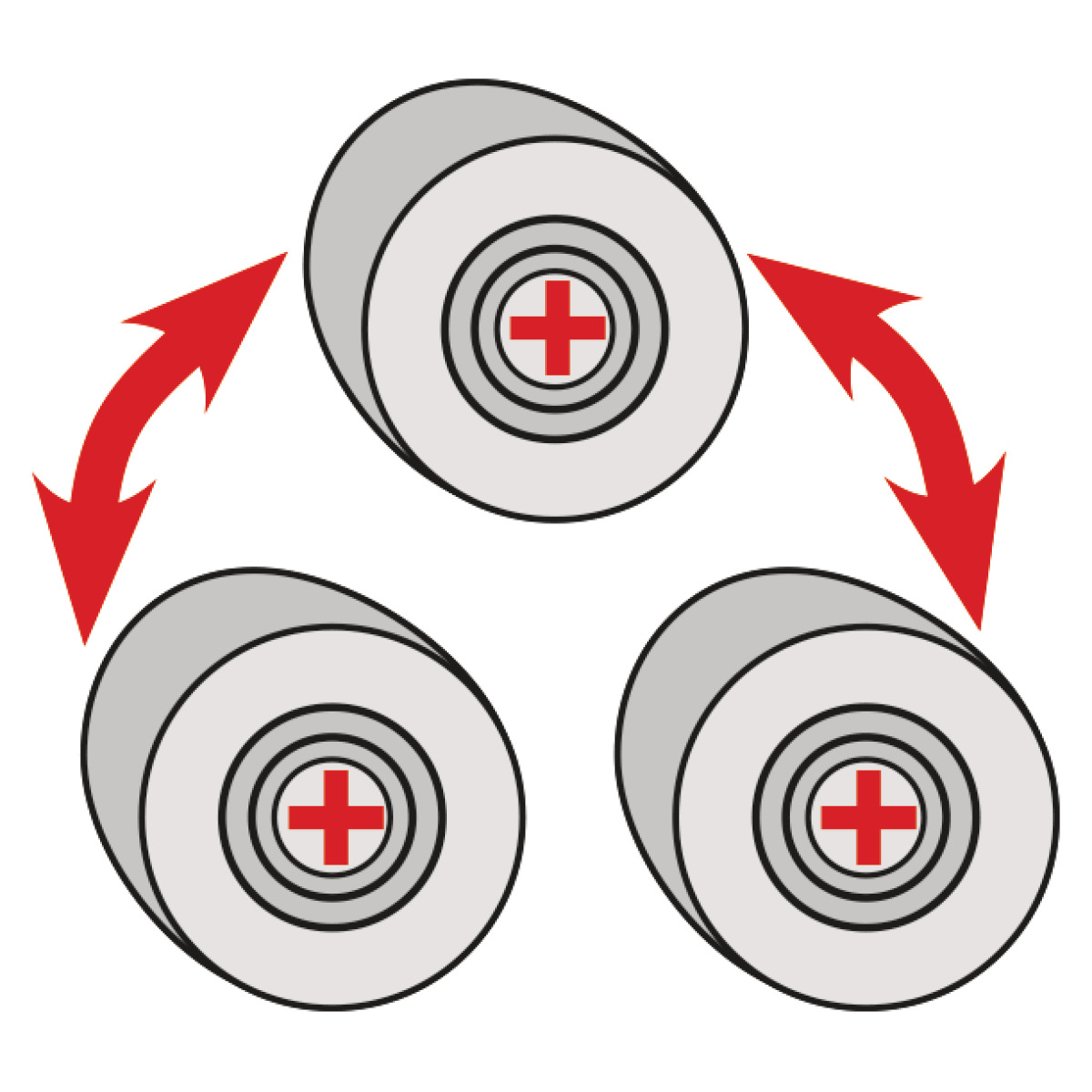

- Geeignet für besonders kleine Biegedurchmesser wegen orbital zustellbarer unterer Walzen

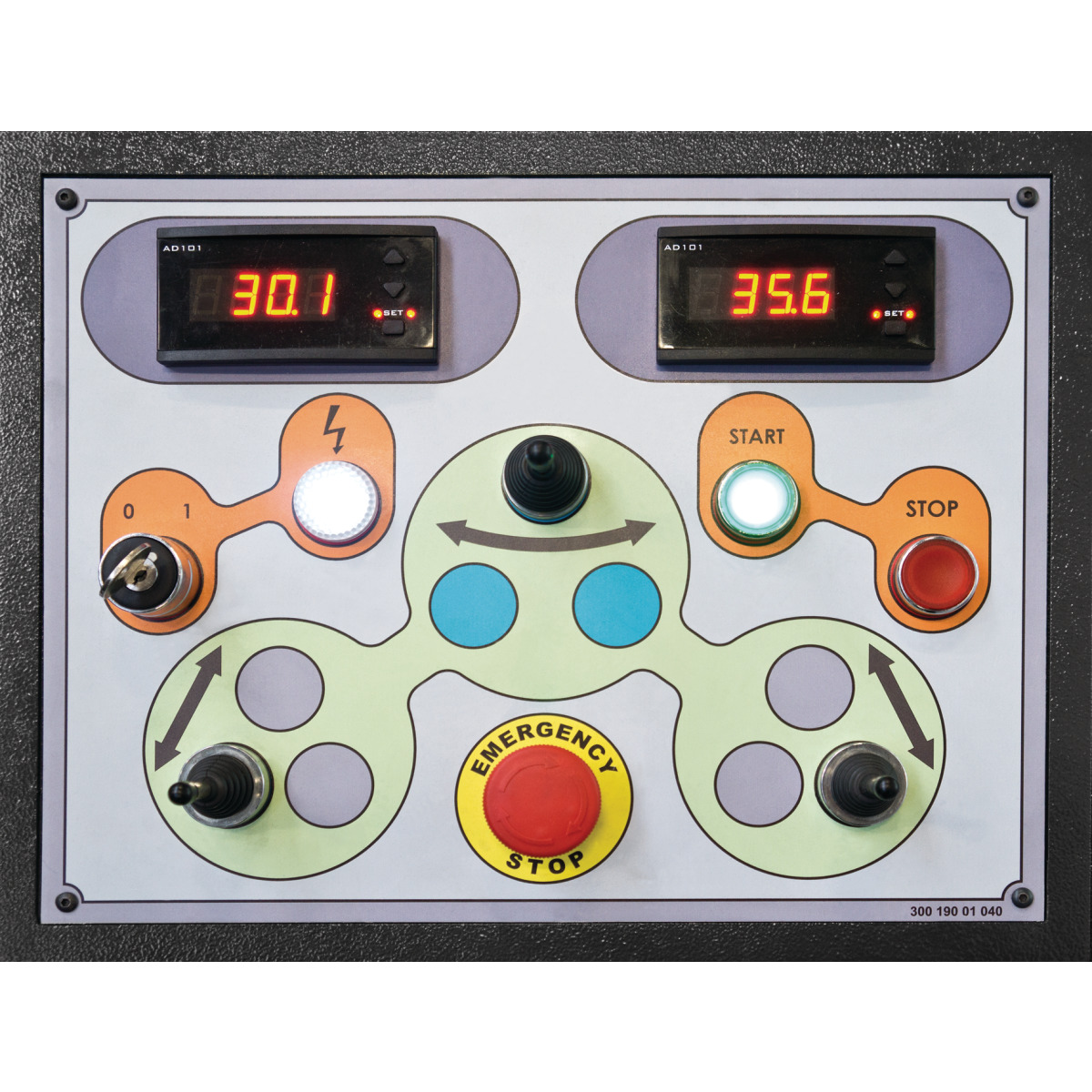

- mobiles Bedienpult mit zwei Digitalanzeigen für die Zustellwalzen
- Richtrollen serienmäßig zum Biegen von Winkeleisen geeignet
Sonderzubehör
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
- Einrichtung zum Verdrehen von Stäben
- Spiralbiegewerkzeug
- Standard Biegerollen
- Digitalanzeigen für Zustellwalzen
- mobiles Bedienpult
- Richtrollen
- Unterbau
Merkmale
| Abmessung (L x B x H) | 1050 x 500x 1250 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 500 mm |
| Elektrischer Anschluss | 400 V |
| Erläuterung zu Biegeleistungen Profil-Typ optional | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu Biegeleistungen Profil-Typ Standard | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu T-Profil Steg oben | Zusätzliche Distanzscheiben evtl. erforderlich |
| Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/ | 50 x 12 mm |
| Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg | 400 mm |
| Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/ | 35 x 8 mm |
| Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg | 300 mm |
| Geschwindigkeit | 7 m/min |
| Gewicht (Netto) ca. | 350 kg |
| Gewicht ca. | 350 kg |
| gleichschenkliges Winkelprofil Schenkel außen Abmessungen (S | 35 x 35 x 5 mm |
| gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø ( | 400 mm |
| gleichschenkliges Winkelprofil Schenkel innen Abmessungen (S | 30 x 30 x 4 mm |
| gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø ( | 550 mm |
| Höhe (Produkt) ca. | 1250 mm |
| Länge (Produkt) ca. | 1050 mm |
| Leistung Antriebsmotor | 1,1 kW |
| Motorleistung | 1,1 kW |
| Netzfrequenz | 50 Hz |
| Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] | 25 x 2 mm |
| Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 450 mm |
| Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/m | 30 x 15 x 2,5 mm |
| Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/ | 500 mm |
| Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] | 22 mm |
| Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 200 mm |
| Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] | 25,4 x 2,3 mm |
| Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 300 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 30 x 5 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 300 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 35 x 5 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 300 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] | 35 x 5 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 400 mm |
| UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm | UPN 40 x 20 mm |
| UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/m | 350 mm |
| UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm | U30x15 mm |
| UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/m | 500 mm |
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] | 18 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 250 mm |
| Walzen-ø | 137 mm |
| Walzendurchmesser oben | 137 mm |
| Walzendurchmesser unten | 137 mm |
| Wellendurchmesser | 35 mm |
| Wellendurchmesser oben | 35 mm |
| Wellendurchmesser unten | 35 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
