Beschreibung

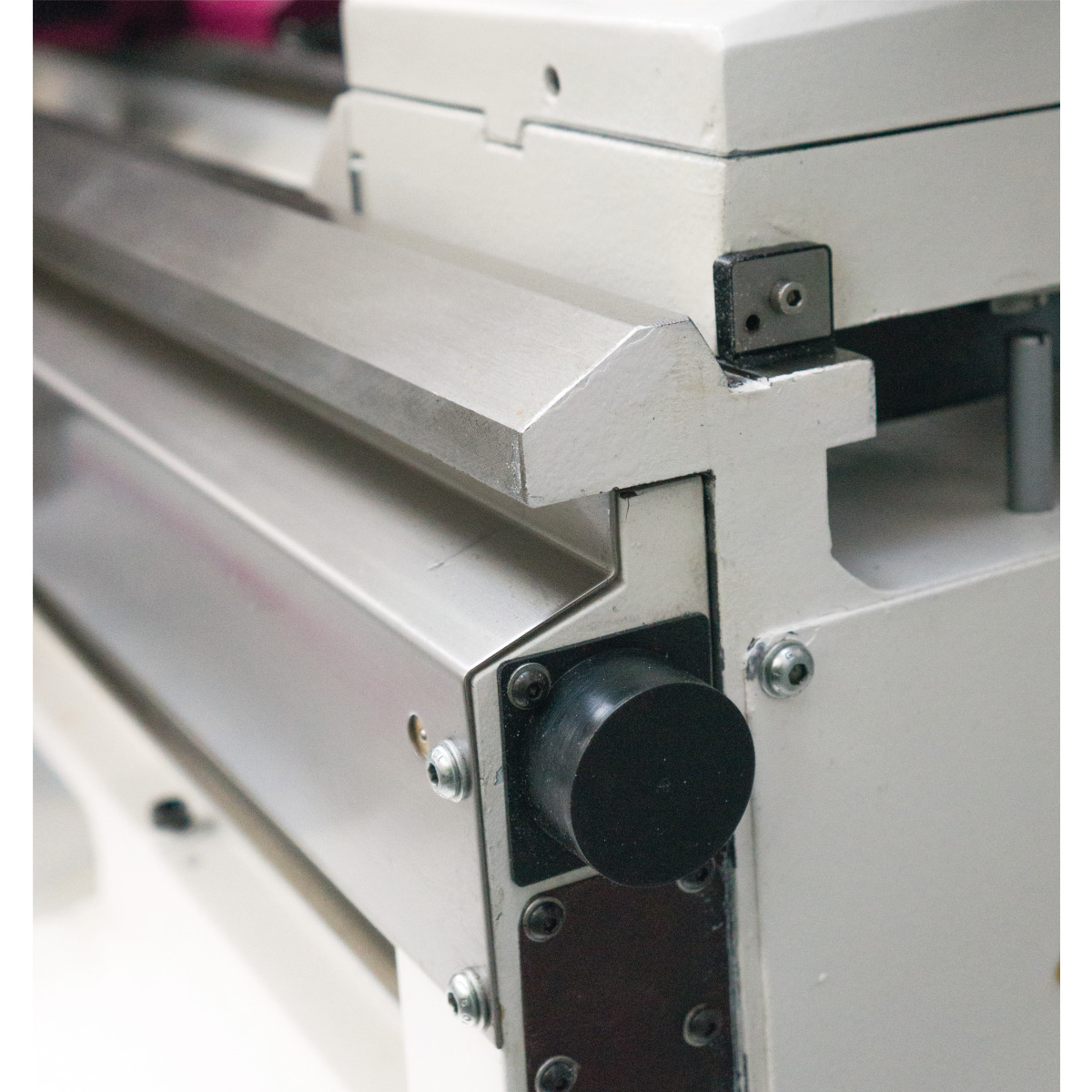

- Gehärtete und geschliffene Z-Achse Führungsbahn
- Teilverkleidung mit mitgeführten, groß dimensioniertem Späneschutz

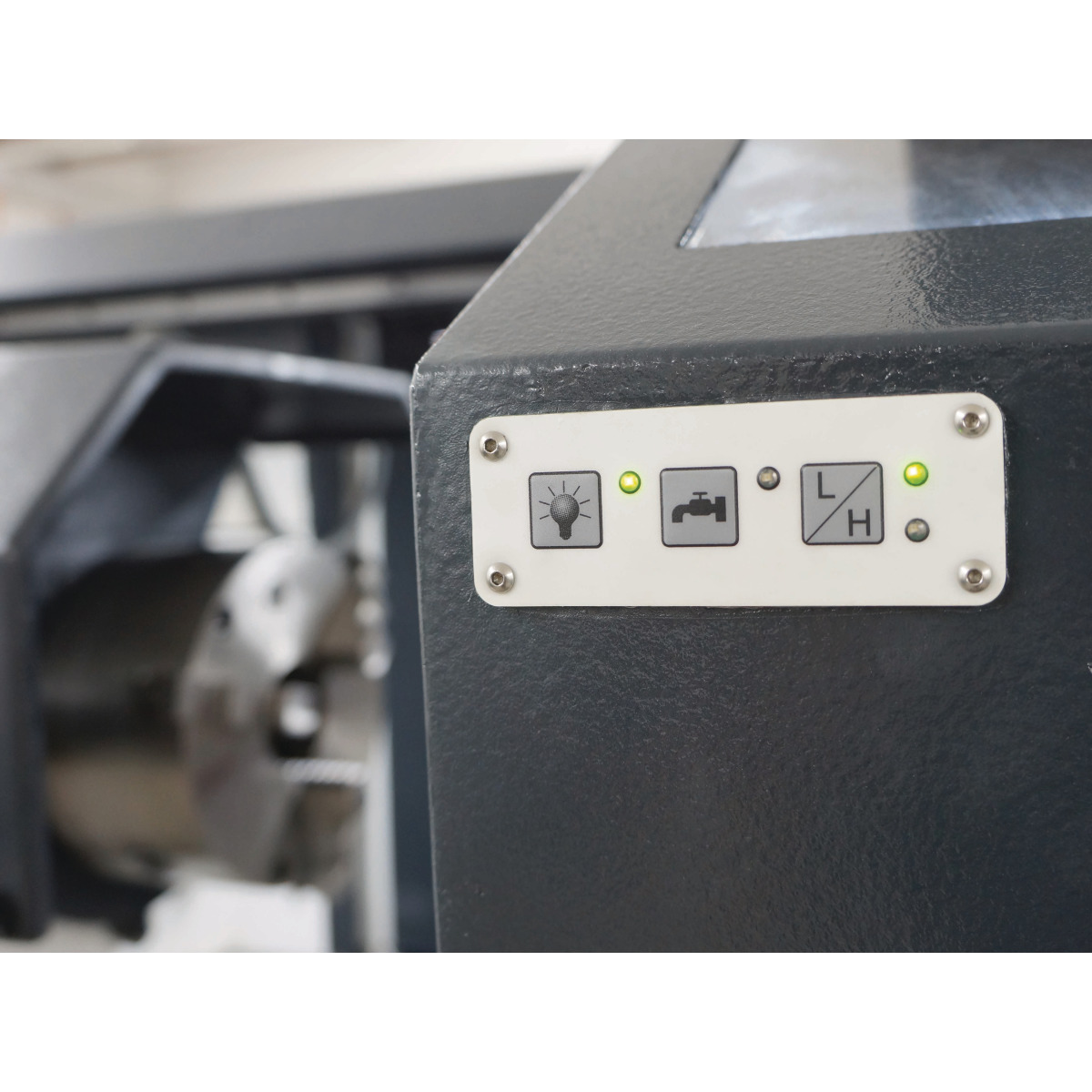

- Späneschutz mit integrierter Positionsanzeige, Kühlmittelschlauch und zusätzlichem Bedienfeld
- Plan- und Oberschlittenspindel ist gehärtet und geschliffen und über geteilte Spindelmutter nachstellbar
- Leit- und Zugspindelabdeckung
- Feingestufter Vorschub- und Gewindeschneidbereich
- LED-Maschinenlampe zur kompletten Ausleuchtung des Arbeitsraumes
- Energiekette für schonende Leitungs- und Schlauchführung

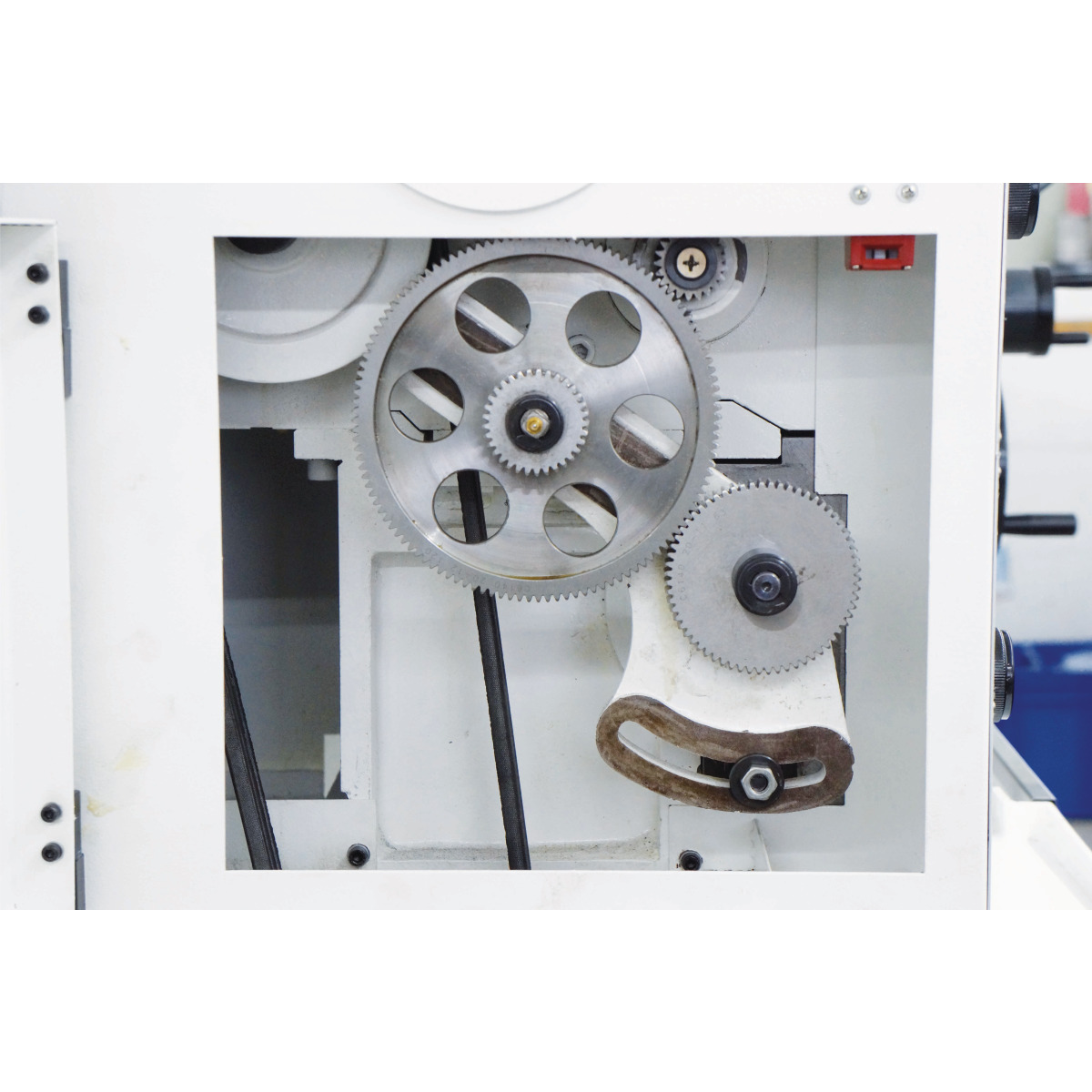

- Wechselräder optional auch für Zoll- und Modulgewinde erhältlich

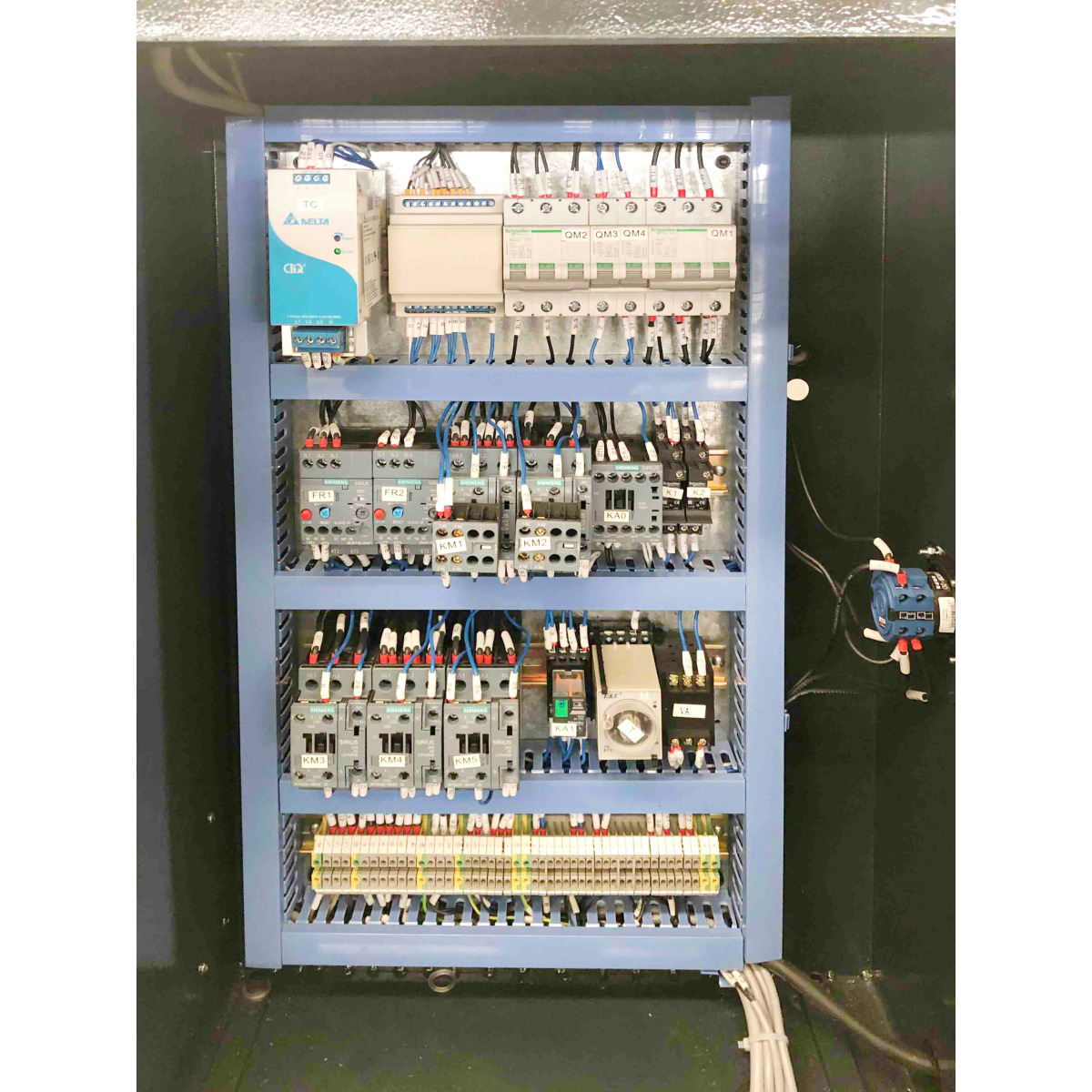

- Schaltschrank mit 24 V DC Netzteil
- Schalter mit Lebenszyklusberechnung geprüft nach EN ISO 13849
- Entkoppelte Handräder geprüft nach EN 23125
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125
- Alle Schütze und Relais von Siemens oder Schneider
- Sicherheitshandräder mit Ausrückfunktion in der X- und Z-Achse

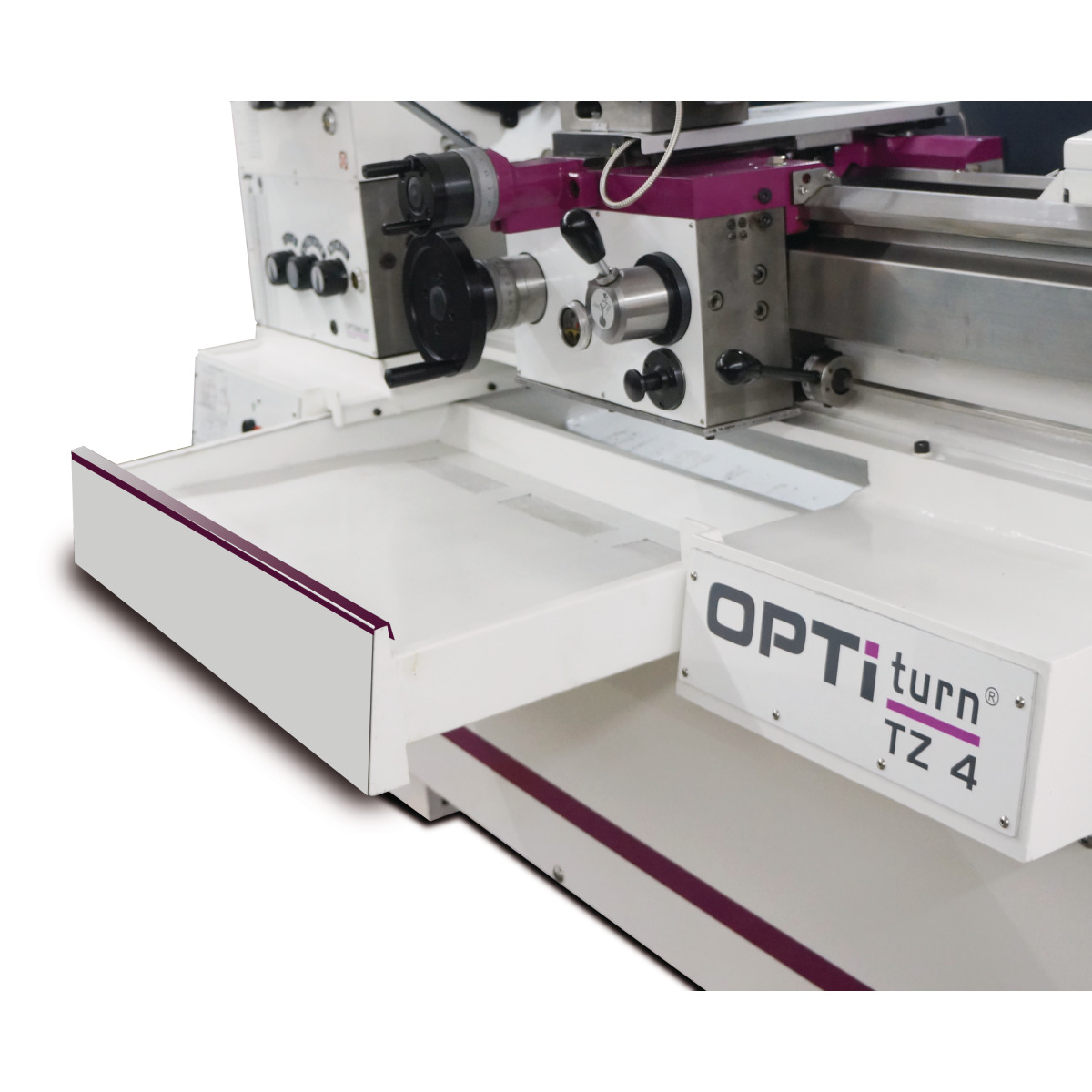

- Nach vorne ausziehbare Spänewanne
- Schnellwechsel-Stahlhalter SWH 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel 20 mm
- Digitale Positionsanzeige NEWALL DP 700
TZ 4:
- Verringerung der Abbremszeit der Hauptspindel durch elektrisch gebremsten Motor
- Motorschutzschalter
- Feststehende Lünette Durchlass Ø 10 - 130 mm
- Mitlaufende Lünette Durchlass Ø 10 - 100 mm
- Reduzierhülse MK3 und MK6
- Feste Zentrierspitze MK3
- Schnellwechsel-Stahlhalter 5-B
- Stahlhalter 25 x 120 Typ D für Vierkantmeißel
- Wechselräder-Satz für metrisches Gewinde
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
- Integrierte Kühlmitteleinrichtung
Merkmale
| Anschluss | 400 V / 3 Ph ~50 Hz |
|---|---|
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 16 |
| Anzahl der Steigungen Diametral Pitch | 33 |
| Anzahl der Steigungen Metrisch | 26 |
| Anzahl der Steigungen Modulgewinde | 44 |
| Anzahl der Steigungen Zoll | 42 |
| Anzahl der Vorschübe längs | 48 |
| Anzahl der Vorschübe plan | 48 |
| Bettbreite | 260 mm |
| Bettweite | 260 mm |
| Breite/Tiefe (Produkt) ca. | 1060 mm |
| Drehzahlbereich | 45 – 1800 min¯¹ |
| Futterdurchlass Durchmesser | 52 mm |
| Gesamt Anschlusswert | 5 kW |
| Gewicht (Netto) ca. | 1250 kg |
| Gewindesteigung - Metrisch | 0,2 - 14 mm/U; (26 Steigungen) |
| Höhe (Produkt) ca. | 1690 mm |
| Kühlschmiermittelsystem Leistung Kühlmittelpumpe | 0,125 kW |
| Länge (Produkt) ca. | 1960 mm |

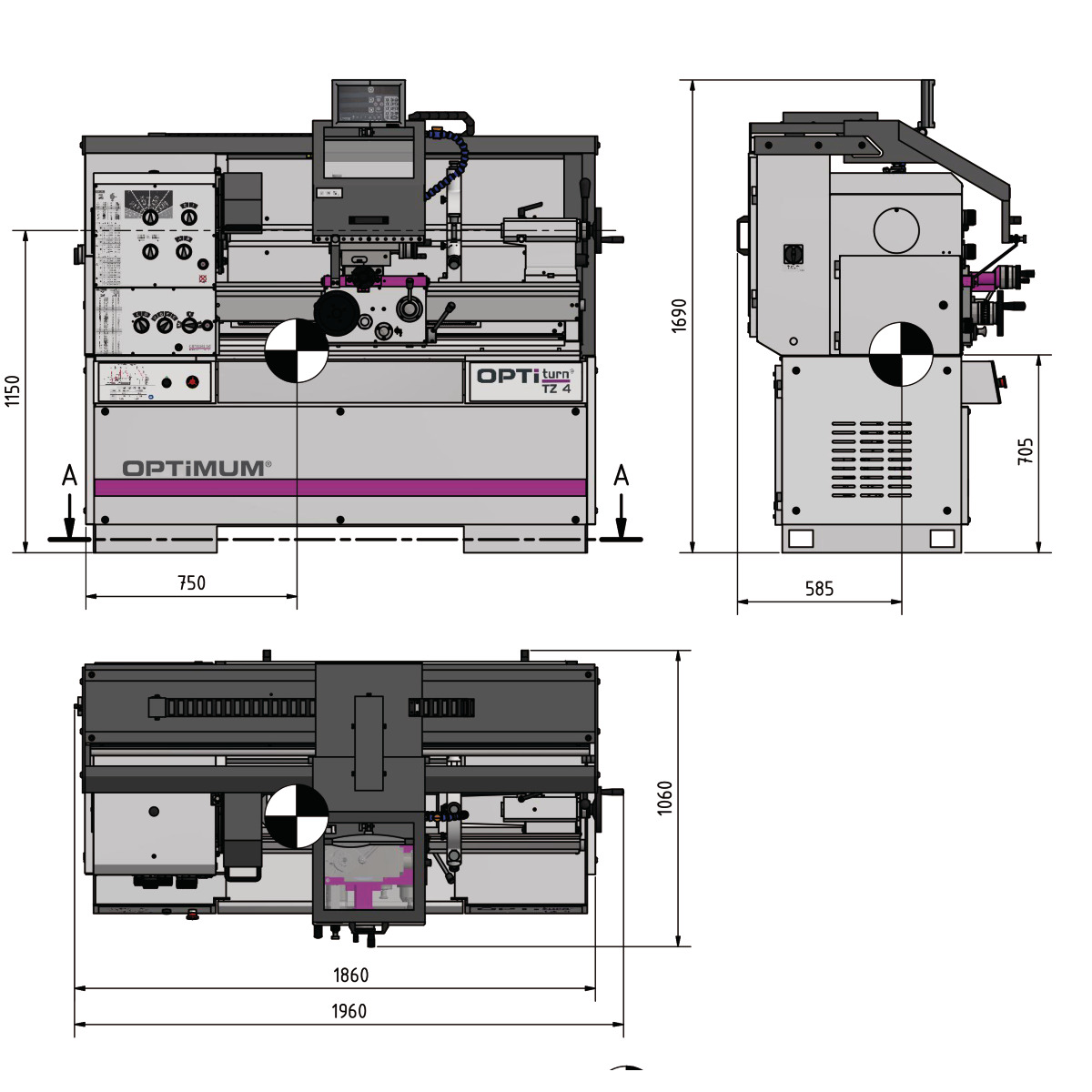

| Länge x Breite x Höhe ca. | 1.960 x 1.060 x 1.690 mm |
| Längsvorschub im Bereich | 0,0263 - 1,8416 mm/U; (48 Vorschübe) |
| Leistung Antriebsmotor | 3 kW / 4,5 kW |
| Leistung der Kühlmittelpumpe | 125 Watt |
| Modulgewinde im Bereich | 0,1 - 7mm; (44 Gewinde) |
| Nettogewicht ca. | 1.250 kg |
| Netzfrequenz | 50 Hz |
| Planvorschub im Bereich | 0,0133 - 0,9321 mm/U; (48 Vorschübe) |
| Reitstock - Pinolenhub | 110 mm |
| Reitstock Pinolenhub | 110 mm |
| Reitstock-Pinolendurchmesser |
|
| Reitstockaufnahme | MK 3 |
| Spindelaufnahme | DIN ISO 702-1 Nr. 5 |
| Spindelbohrung, Stangendurchlass | Ø 52 mm |
| Spindelbohrung/Stangendurchlass Durchmesser | 52 mm |
| Spindeldrehzahl | 45 - 1.800 min-1 |
| Spindelkonus | MK 6 |
| Spitzenhöhe | 200 mm |
| Spitzenweite | 800 mm |
| Steigung - Zoll im Bereich | 80 - 1 Gg/Zoll; (42 Steigungen) |
| Steigung Diametral Pitch | 3 – 200 Gg/π |
| Steigung Metrisch | 0,2 – 14 mm/U |
| Steigung Modulgewinde | 0,1 – 7 mm/U |
| Steigung Zoll | 80 – 1 Gg/1" |
| Stufenanzahl | 16 Stufen |
| Umlauf-Ø über Maschinenbett | 400 mm |
| Umlauf-Ø über Planschlitten | 245 mm |
| Umlaufdurchmesser über Maschinenbett | 400 mm |
| Umlaufdurchmesser über Planschlitten | 245 mm |
| Verfahrweg Bettschlitten | 800 mm |
| Verfahrweg Oberschlitten | 112 mm |
| Verfahrweg Planschlitten | 212 mm |
| Vorschubbereich längs | 0,0263 – 1,8416 mm/U |
| Vorschubbereich plan | 0,0133 – 0,9321 mm/U |
