Beschreibung
- Schwere, massive Ausführung aus hochwertigem vibrationsabsorbierenden Grauguss
- LED-Maschinenlampe mit gebündeltem Strahl
- Pinolenvorschub über den Pinolenhebel oder mit dem Feinvorschub-Handrad

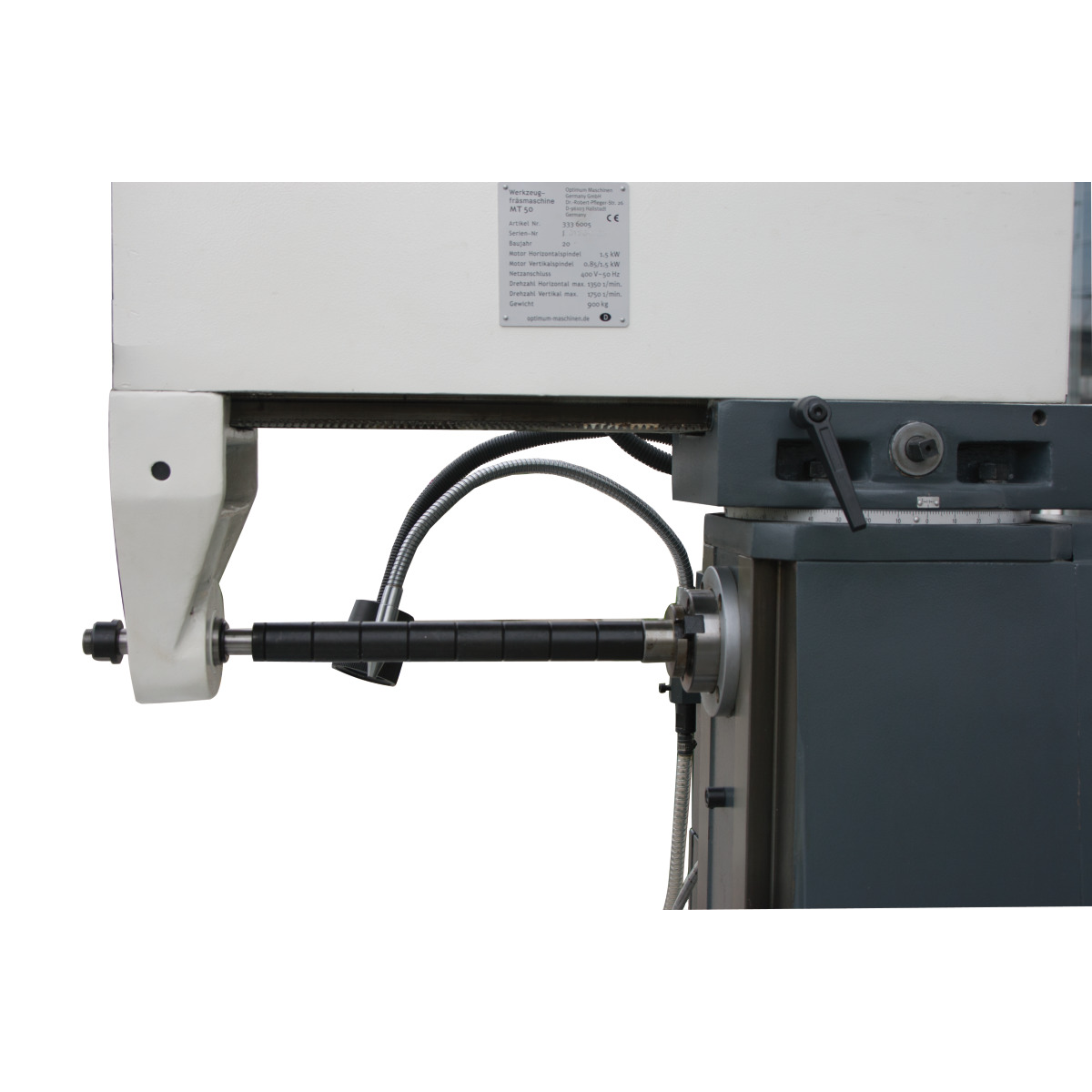

- Gegenhalter für Horizontalfräsen durch Anbringung an Rückseite stets
griffbereit - Automatische Endabschaltung der X-Achse
- X-Achse verfährt wahlweise mit dem Handrad oder über die Tischvorschubeinrichtung
- Spindelkopfträger nach links und rechts um 90° schwenkbar
- Ölbadgetriebe mit geschliffenen, gehärteten Getrieberädern
- Links-Rechtslauf
- Kühlmitteleinrichtung

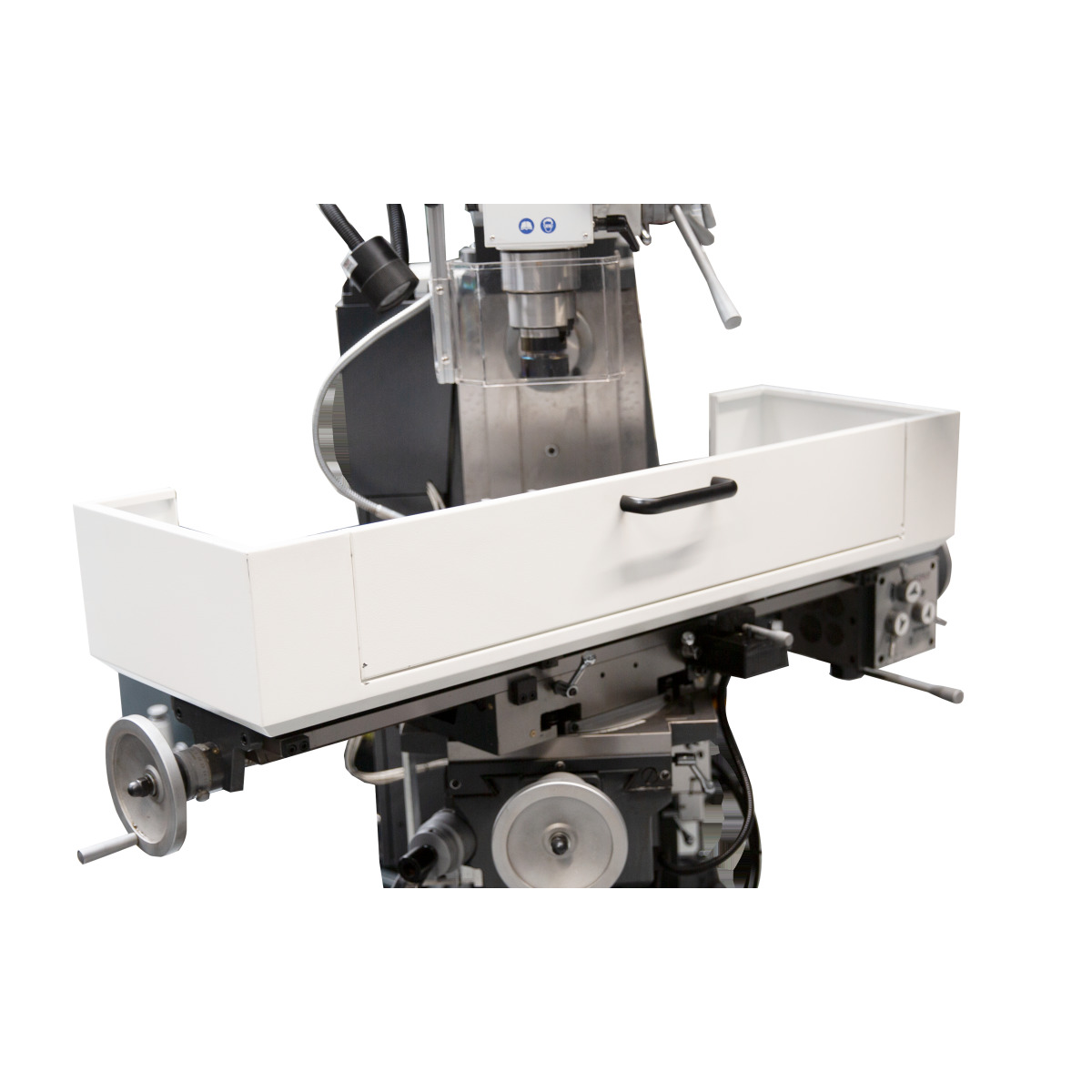

- Exakter Kreuztisch, groß dimensioniert und präzise oberflächenbearbeitet
- Kreuztisch lasst sich 45° beidseitig drehen

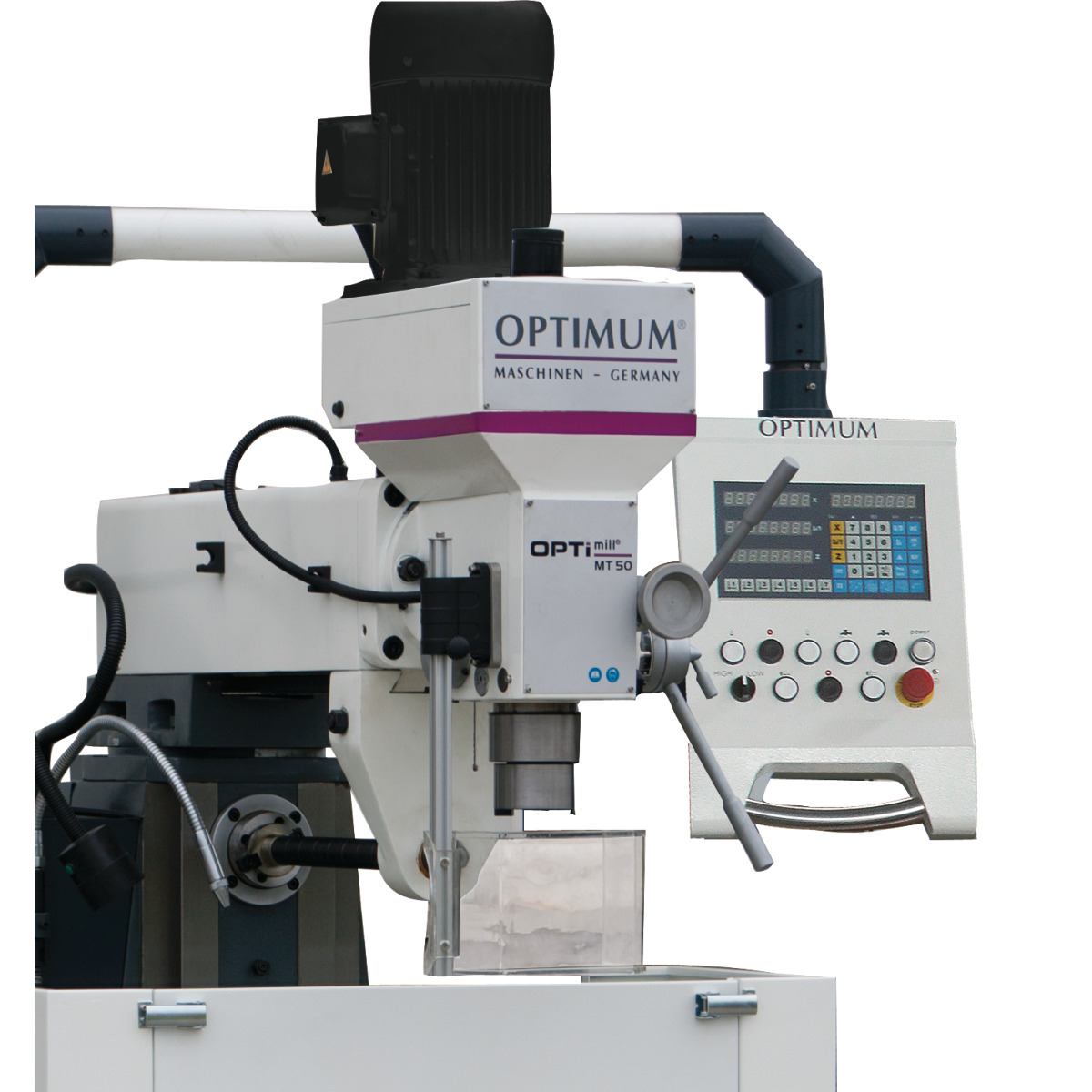

- Fräskopf neigbar ± 45°
- Zahnkranzbohrfutter 1 - 16 mm / B 18
- Aufnahmedorn Bohrfutter ISO40 / B18
- Frässpindel Horizontalfräsen Ø 22 mm / 27 mm
- Reduzierhülsen ISO 40-MK 3 / ISO 40-MK 2
- Anzugsstange vertikal und horizontal
- T-Nutensteine
- Austreiber
- Bedienwerkzeug
Merkmale

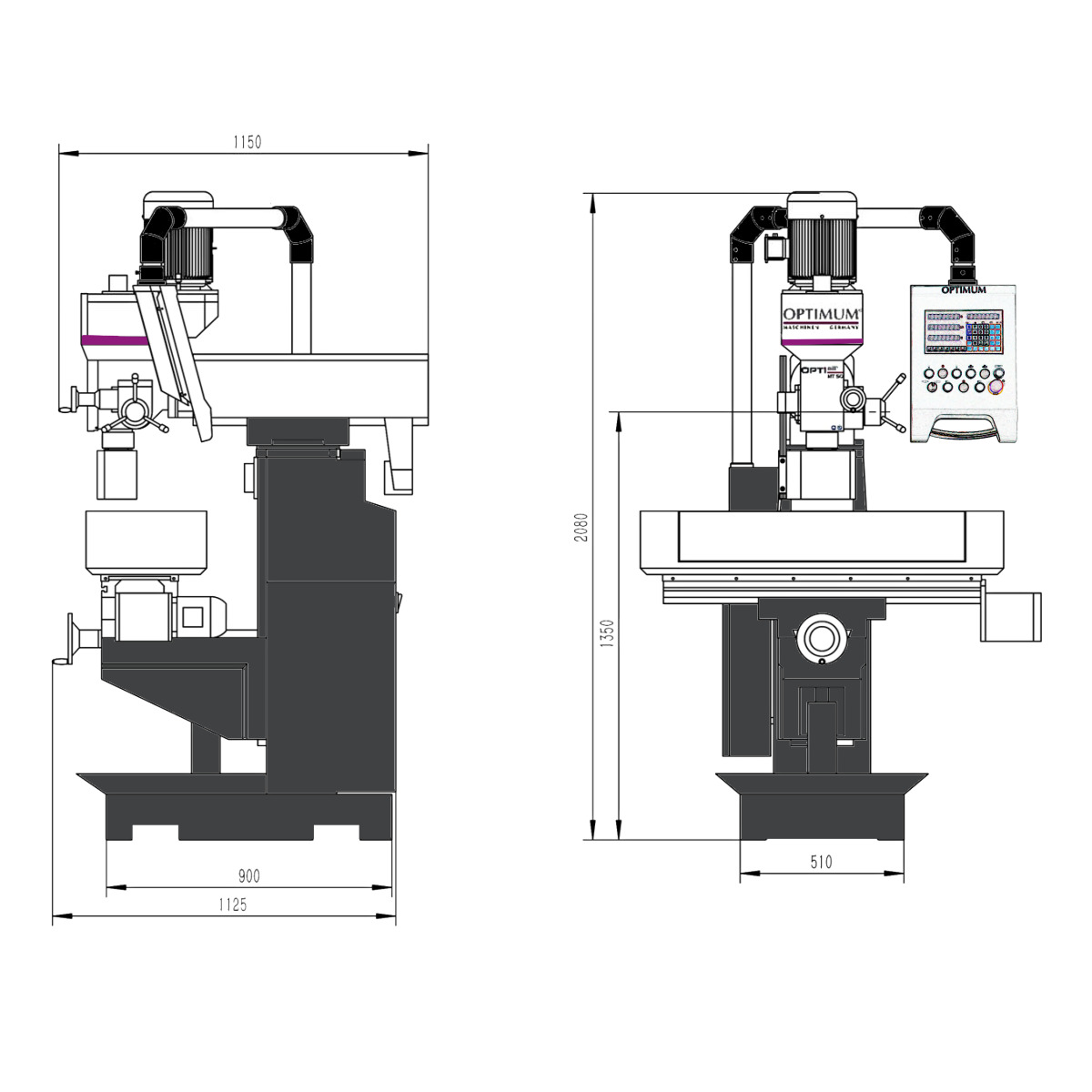

| Abmessung (L x B x H) | 2.270 x 1.500 x 2.100 mm |
|---|---|
| Anschlussspannung | 400 V |
| Ausladung horizontal | 0 - 185 mm |
| Ausladung vertikal | 240 - 650 mm |
| Bohrleistung Stahl (S235JR) | 30 mm |
| Breite/Tiefe (Produkt) ca. | 1090 mm |
| Dauerbohrleistung Stahl (S235JR) | 25 mm |
| Fräskopf Schwenkbereich | ± 45 ° |
| Gesamt Anschlusswert | 4,5 kW |
| Gesamtanschluss | 4,5 kW / 400 V / 3 Ph ~50 Hz |
| Gesamtgewicht ca. | 900 kg |
| Getriebestufen horizontal | 9 Stufen |
| Getriebestufen vertikal | 8 Stufen |
| Gewicht (Netto) ca. | 820 kg |
| Höhe (Produkt) ca. | 2170 mm |

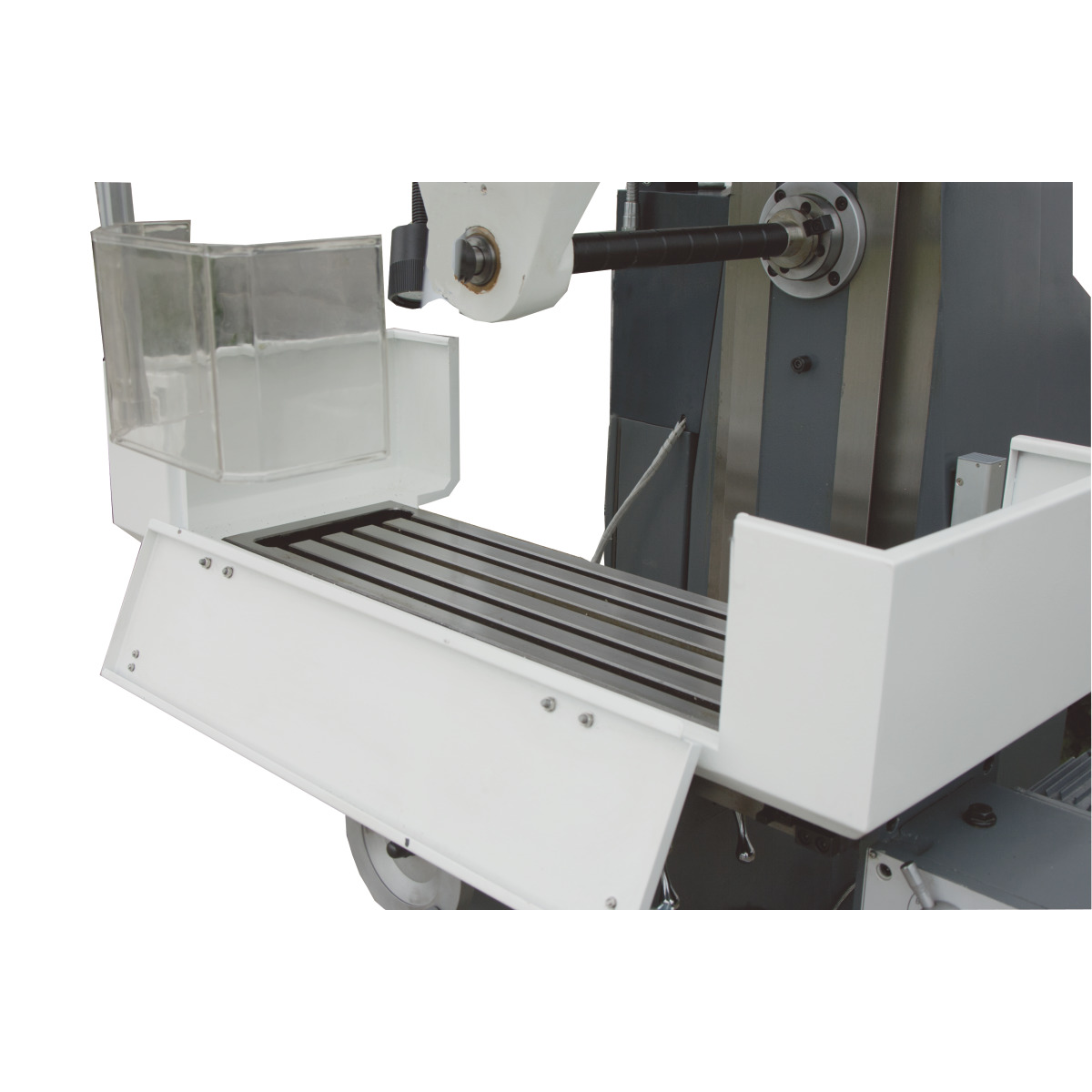

| Horizontalfrästisch Breite | 240 mm |
| Horizontalfrästisch Länge | 1000 mm |
| Horizontalfrästisch T-Nuten Anzahl | 4 |
| Horizontalfrästisch T-Nuten Größe | 14 mm |
| Horizontalfrästisch Traglast max. | 160 kg |
| Horizontalspindel Anzahl der Drehzahlbereiche | 9 |
| Horizontalspindel Ausladung | 0 – 185 mm |
| Horizontalspindel Drehzahlbereich | 60 – 1350 min¯¹ |
| Horizontalspindel Leistung Antriebsmotor | 1,5 kW |
| Horizontalspindel Spindelaufnahme | ISO 40 DIN 2080 |
| Kreuztischgrösse (LxB) | 1.000 x 240 mm |
| Kühlmitteleinrichtung | 40 W |
| Kühlmittelpumpe(n) Antriebsleistung | 40 W |
| Länge (Produkt) ca. | 1290 mm |
| Messerkopfgröße max. | 100 mm |
| Motor Horzontalspindel | 1,5 kW |
| Motor Vertikalspindel | 1,1 kW / 2,2 kW |
| Netzfrequenz | 50 Hz |
| Pinolenhub vertikal | 120 mm |
| Schaftfräsergröße max. | 25 mm |
| Spindelaufnahme horizontal | ISO 40 DIN 2080 |
| Spindelaufnahme vertikal | ISO 40 DIN 2080 |
| Spindeldrehzahl horizontal | 60 - 1.350 min-1 |
| Spindeldrehzahl vertikal | 115 - 1.750 min-1 |
| T-Nutengrösse/Anzahl | 14 mm / 4 |

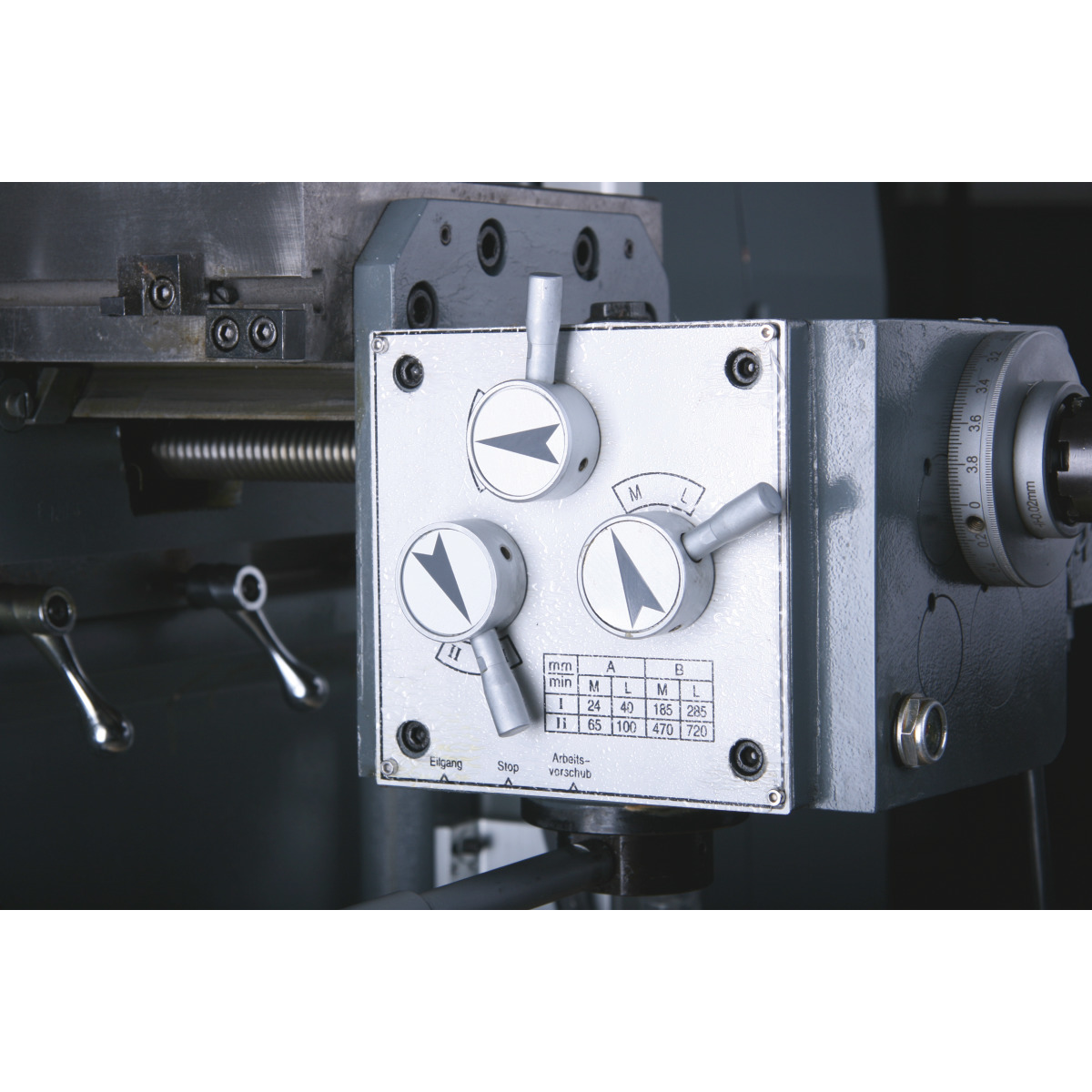

| Tischvorschub X-Achse (8 Stufen) | 24 - 720 mm/min |
| Traglast Kreuztisch (max.) | 160 kg |
| Verfahrweg X - Achse automatisch | 500 mm |
| Verfahrweg X - Achse manuell | 580 mm |
| Verfahrweg X-Achse automatisch | 500 mm |
| Verfahrweg X-Achse manuell | 580 mm |
| Verfahrweg Y - Achse manuell | 200 mm |
| Verfahrweg Y-Achse manuell | 200 mm |
| Verfahrweg Z - Achse manuell | 340 mm |
| Verfahrweg Z-Achse manuell | 340 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 8 |
| Vertikalspindel Ausladung | 240 – 650 mm |
| Vertikalspindel Drehzahlbereich | 115 – 1750 min¯¹ |
| Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 1,1 / 2,2 kW |
| Vertikalspindel Pinolenhub | 120 mm |
| Vertikalspindel Spindelaufnahme | ISO 40 DIN 2080 |
| Vorschub Geschwindigkeit X-Achse | 24 – 720 mm/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
