Beschreibung

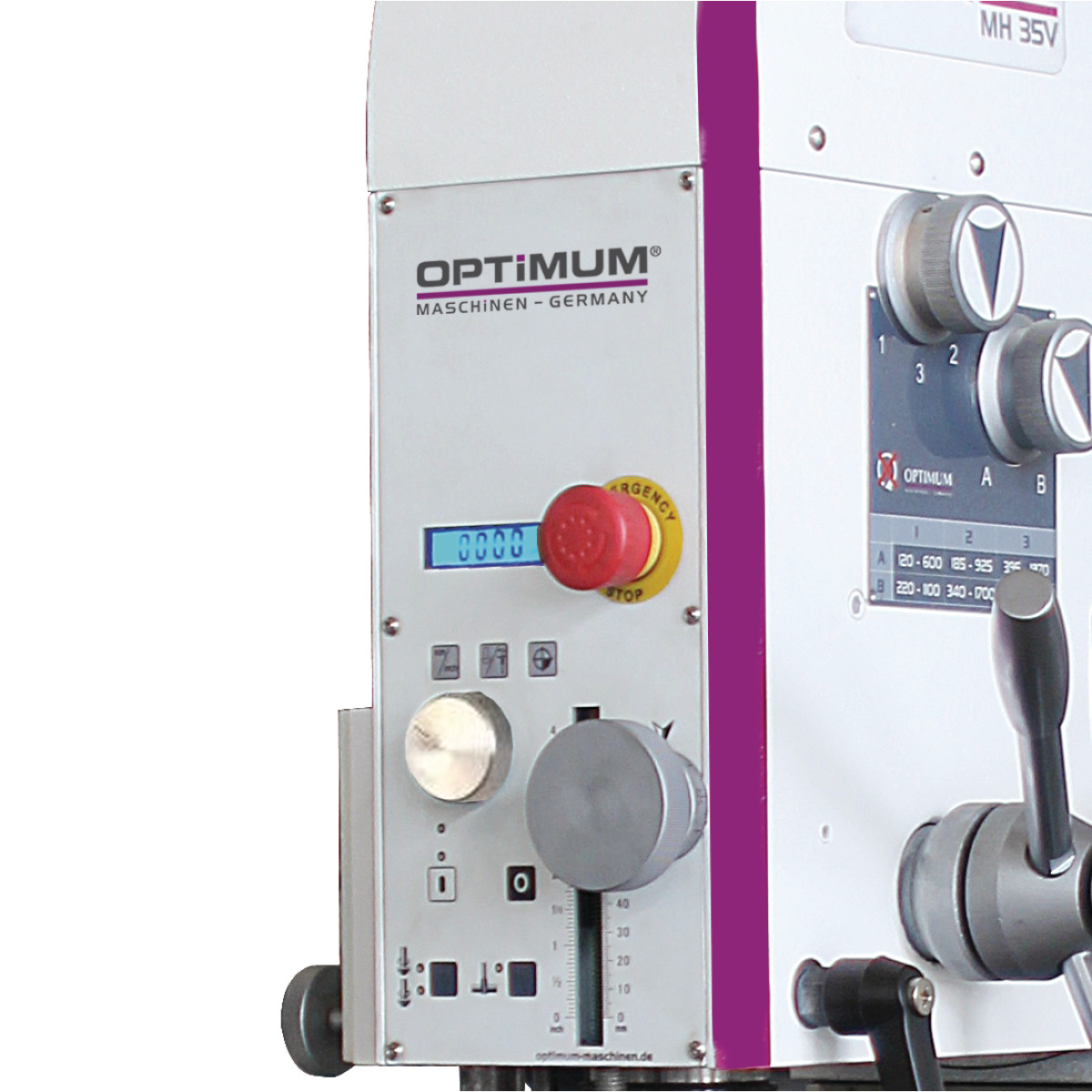

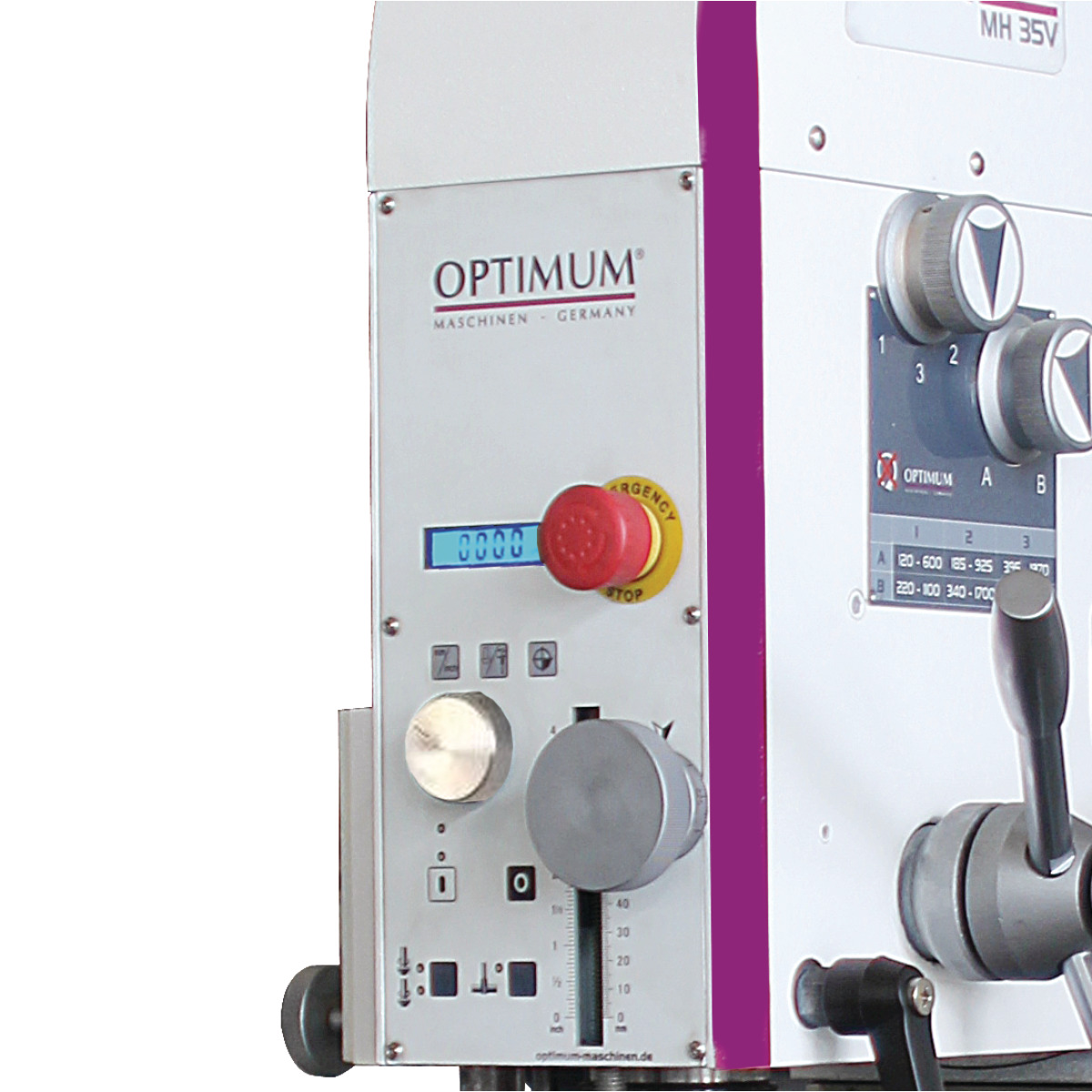

- Bedienpanel mit bedienerfreundlicher, schmutz- und wasserresistenter Folientastatur
- Gut ablesbares digitales Display

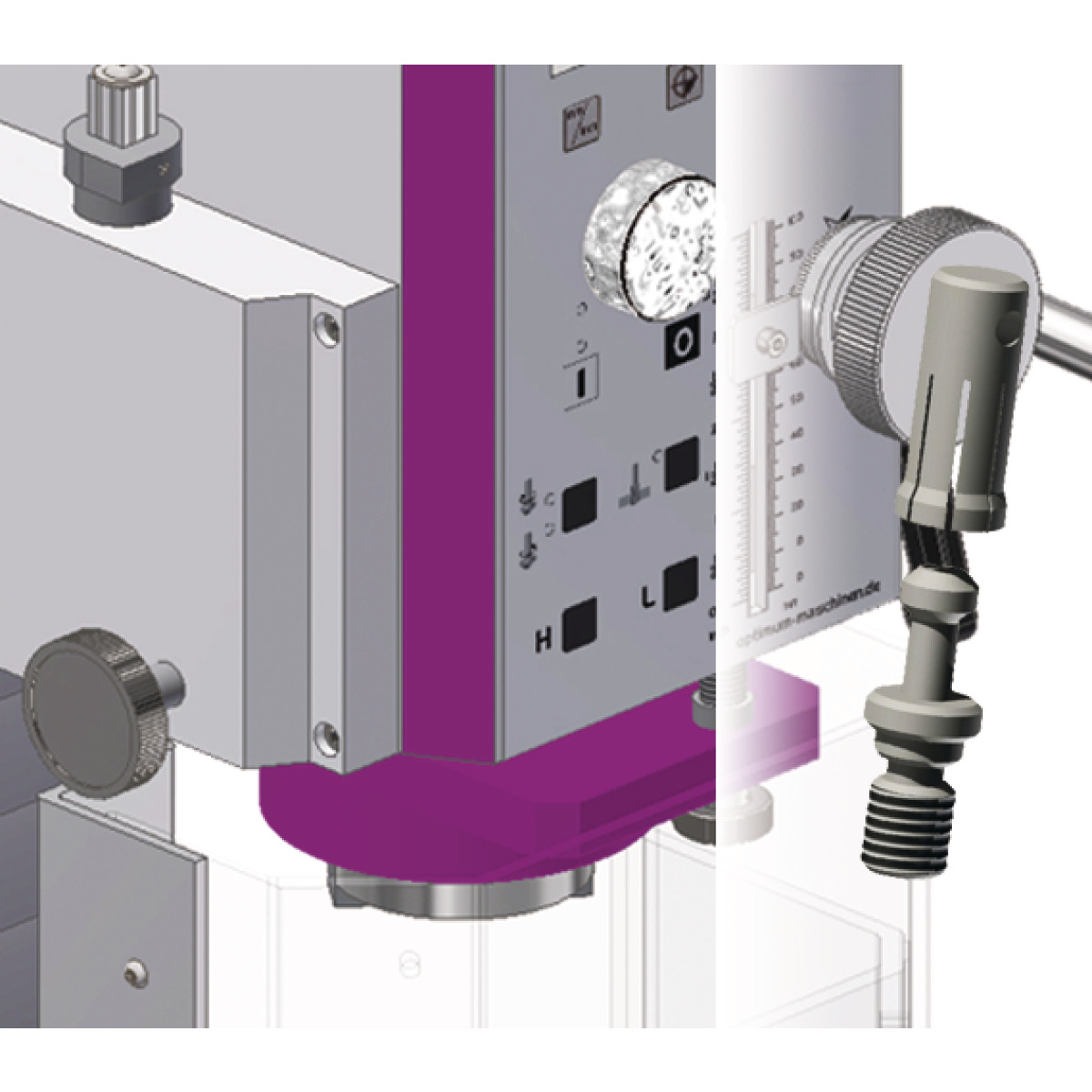

- Leicht ablesbare Pinolenanzeige im Fräskopf
- Bohrtiefenanschlag
- Gewindeschneidmodus
- Rechts-/ Linkslauf
- Drehdrucktaster im Bedienpanel zum Einstellen von Bohrtiefe wahlweise in mm oder inch und Nullpunkt
- Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
- Getriebekopf ± 30° neigbar
- Handfeinvorschub
- Nachstellbare Keilleisten
- Z-Achse mit Lamellen-Schutzabdeckung aus Edelstahl
- Höhenverstellbare Schutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile, für größtmöglichen Schutz des Anwenders
- Massiver und groß dimensionierter Kreuztisch, präzise oberflächenbearbeitet mit T-Nuten
- Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, für hohe Stabilität und Präzision
- Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität
MH 35G:
- Zweistufiger Qualitäts-Industrie-Elektromotor
Merkmale

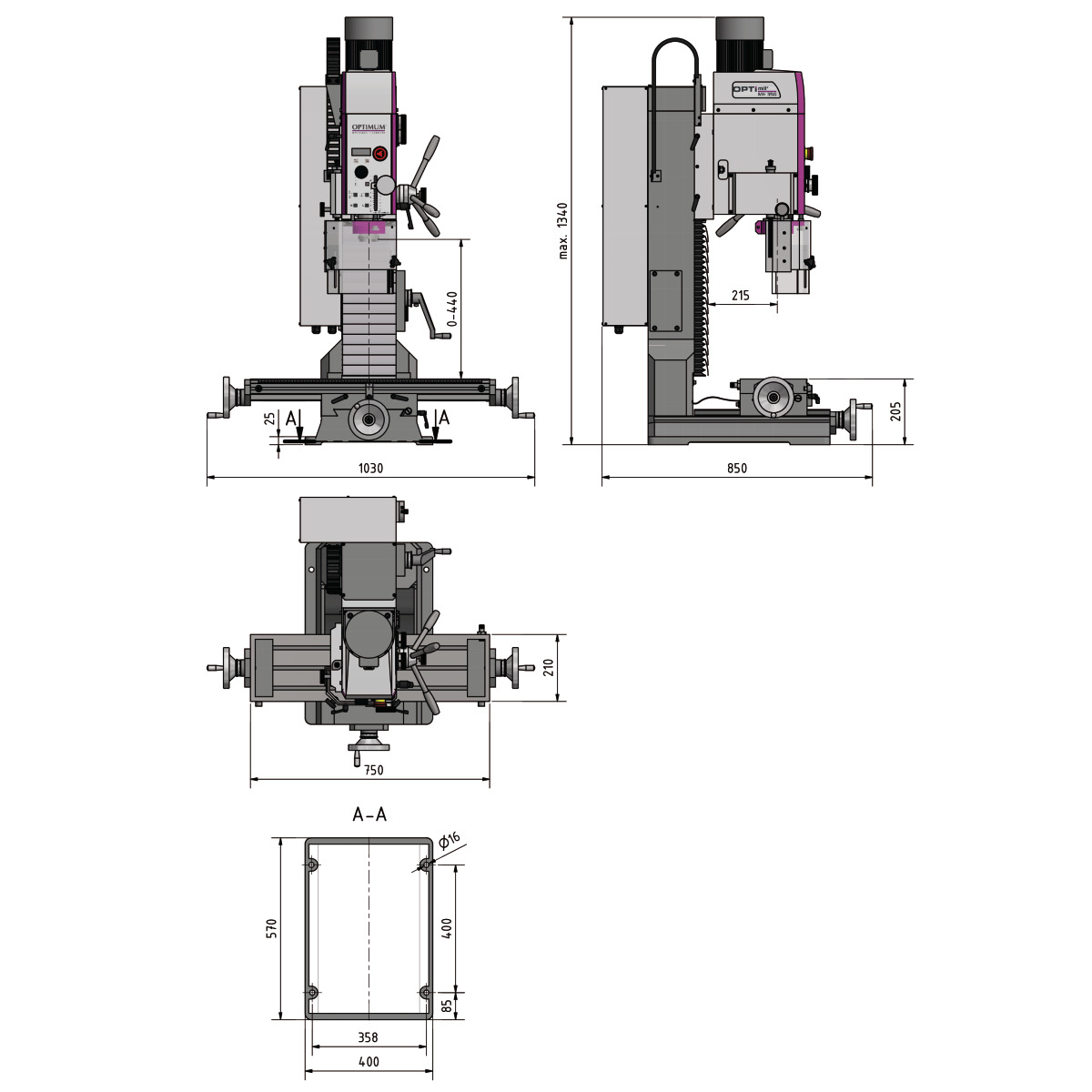

| Abstand Vertikalspindel - Horizontalfrästisch max. | 430 mm |
|---|---|
| Anschlussspannung | 400 V |
| Bohr-Fräskopf Neigebereich | ± 30 ° |
| Bohrleistung Stahl (S235JR) | 32 mm |
| Breite/Tiefe (Produkt) ca. | 1030 mm |
| Breite/Tiefe ca. | 1.030 mm |
| Dauerbohrleistung Stahl (S235JR) | 28 mm |
| EMV-Klasse | C2 |
| Gewicht (Netto) ca. | 316 kg |
| Höhe (Produkt) ca. | 1340 mm |
| Höhe ca. | 1.340 mm |
| Horizontalfrästisch Breite | 210 mm |
| Horizontalfrästisch Länge | 750 mm |
| Horizontalfrästisch T-Nuten Abstand | 63 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 12 mm |
| Horizontalfrästisch Traglast max. | 150 kg |
| Länge (Produkt) ca. | 850 mm |
| Länge ca. | 850 mm |
| Leistung Antriebsmotor | 1,1 / 1,5 kW |
| Messerkopfgröße max. | 80 mm |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Phase(n) | 3 Ph |
| Schaftfräsergröße max. | 28 mm |
| Stromart | ~ |
| Verfahrweg X-Achse manuell | 450 mm |
| Verfahrweg Y-Achse manuell | 200 mm |
| Verfahrweg Z-Achse manuell | 350 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 2 x 6 |
| Vertikalspindel Ausladung | 215 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 60 Grad |
| Vertikalspindel Drehzahlbereich | 220 - 3.100 min-1 |
| Vertikalspindel Pinolendurchmesser | 68 mm |
| Vertikalspindel Pinolenhub | 90 mm |
| Vertikalspindel Spindelaufnahme | BT 30 |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
