Beschreibung
- Nuten werden in vertikaler Richtung gezogen. Dies hat Vorteile gegenüber dem Nutenstoßen: Höhere Genauigkeit, bessere Oberflächenbeschaffenheit und höhere Schnittgeschwindigkeit
- Schneller und einfacher Werkzeugwechsel

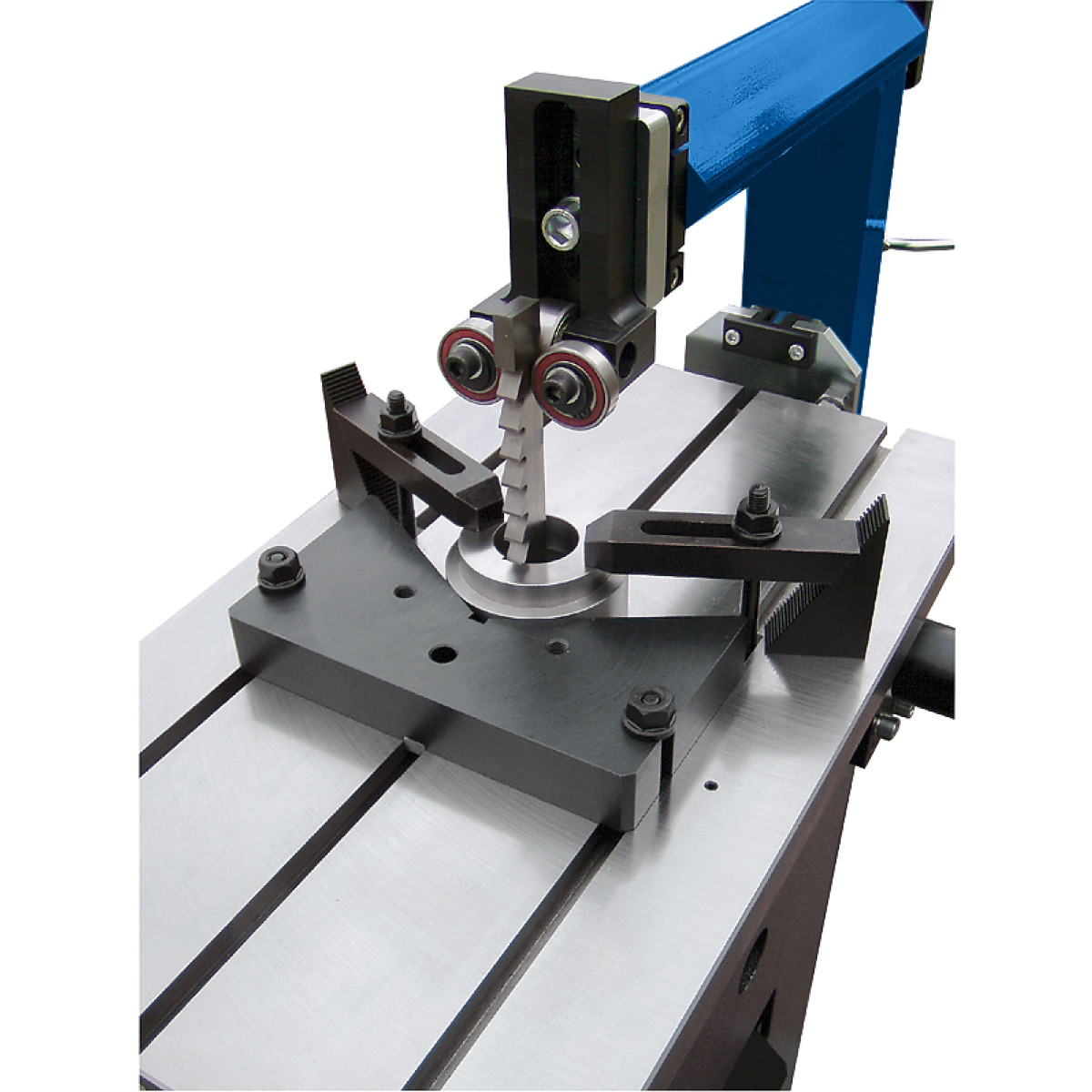

- Kein Verlaufen des Ziehmessers während der Zerspanung aufgrund dreiseitiger Kugellagerführung an der Oberseite des Messers
- Senkrechter Winkel des Ziehmessers zum Werkstück kann über Drehrad fein nachjustiert werden
- Tischvorschub erfolgt manuell über großen Handhebel
- Äußerst robuste und wartungsarme Konstruktion

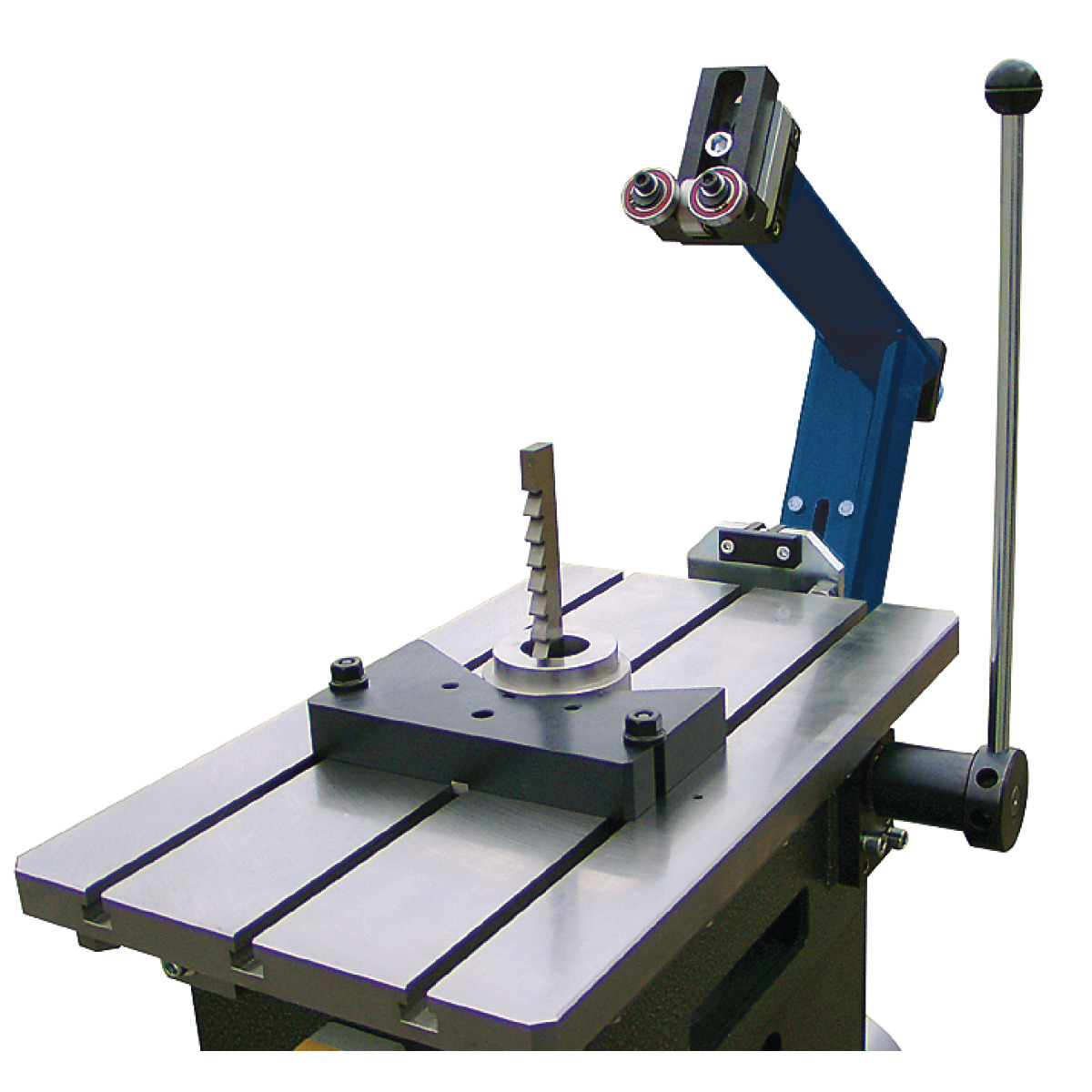

- Bequemer Werkstückwechsel durch nach hinten kippbaren Werkzeug-Arm

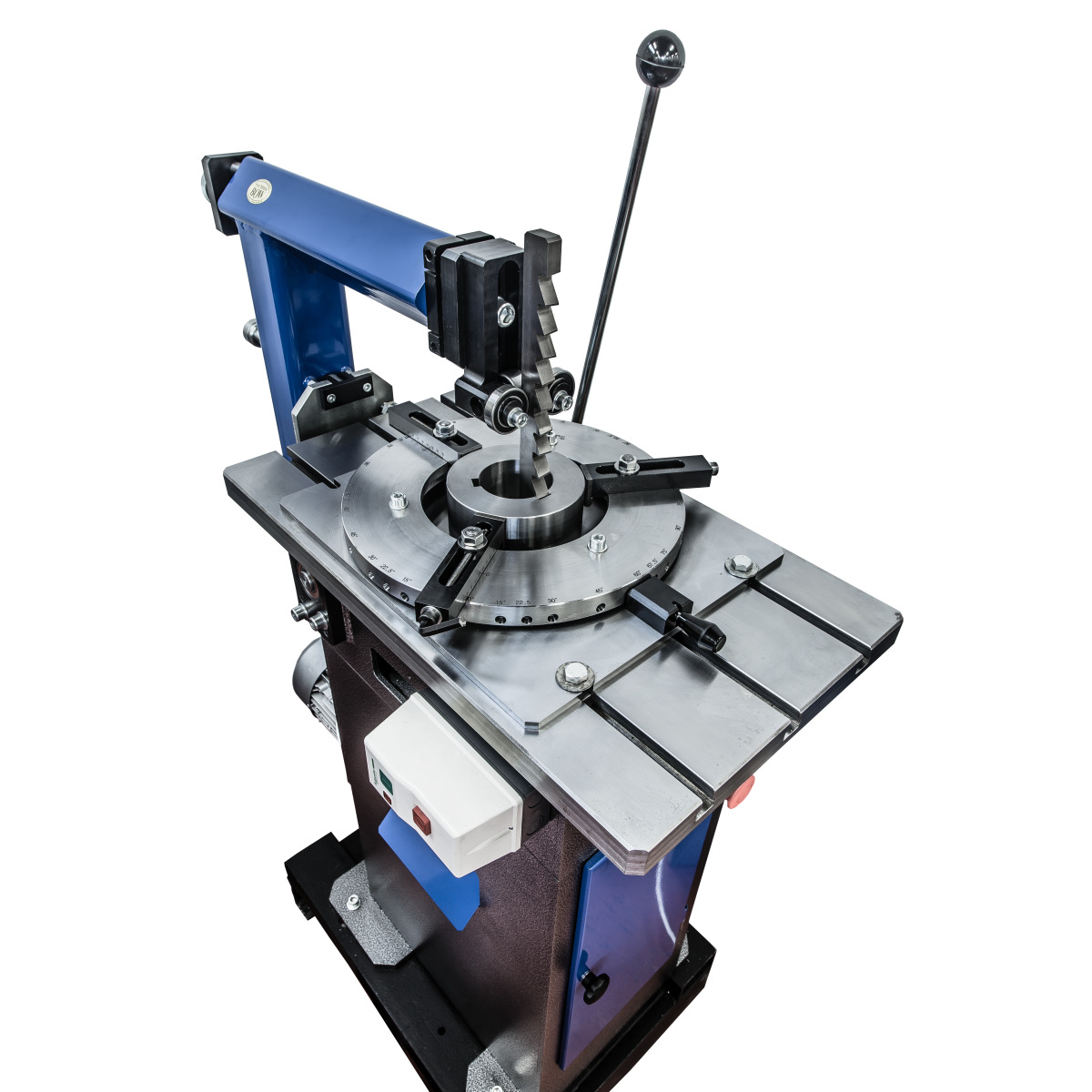

- Teilscheibe mit verschiedenen Winkelteilungen als Zubehör erhältlich, ermöglicht präzises und schnelles Ein- und Umspannen der Werkstücke

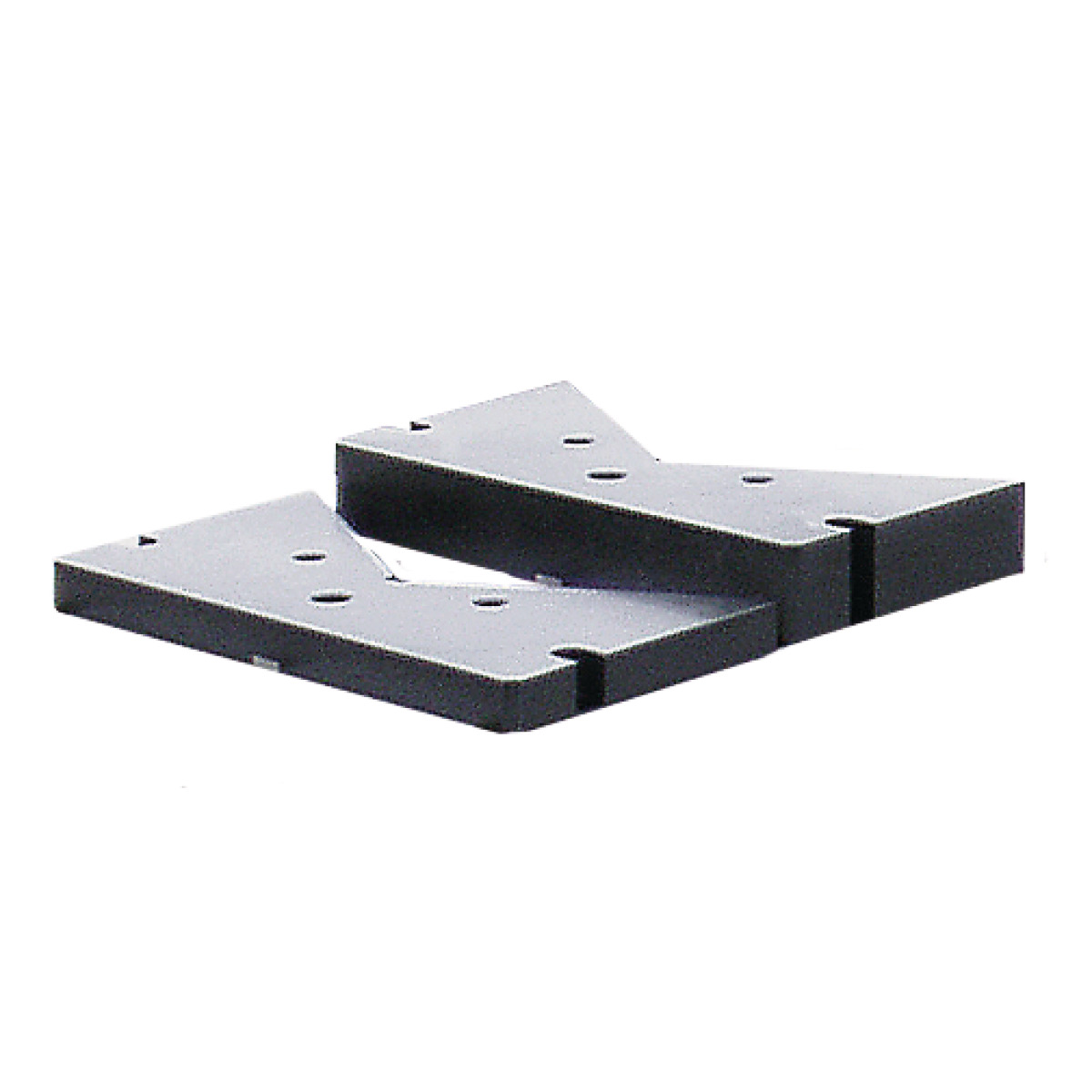

- Zwei Spannprismen
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Arbeitshöhe | 880 mm |
| Arbeitstisch Breite | 680 mm |
| Arbeitstisch Länge | 400 mm |
| Breite/Tiefe (Produkt) ca. | 1030 mm |
| Erläuterung Werkstückhöhe max. | Ziehmesser mit Breite 5-8mm / 10-20mm |
| Gewicht (Netto) ca. | 330 kg |
| Höhe (Produkt) ca. | 1200 mm |
| Hubanzahl pro Minute | 54 |
| Länge (Produkt) ca. | 520 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Nutenbreite max. | 20 mm |
| Nutentiefe max. | 30 mm |
| Werkstückhöhe max. | 90 / 170 mm |
| Werkstückhöhe min. | Zahnabstand des Ziehmessers + 2 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
