Beschreibung

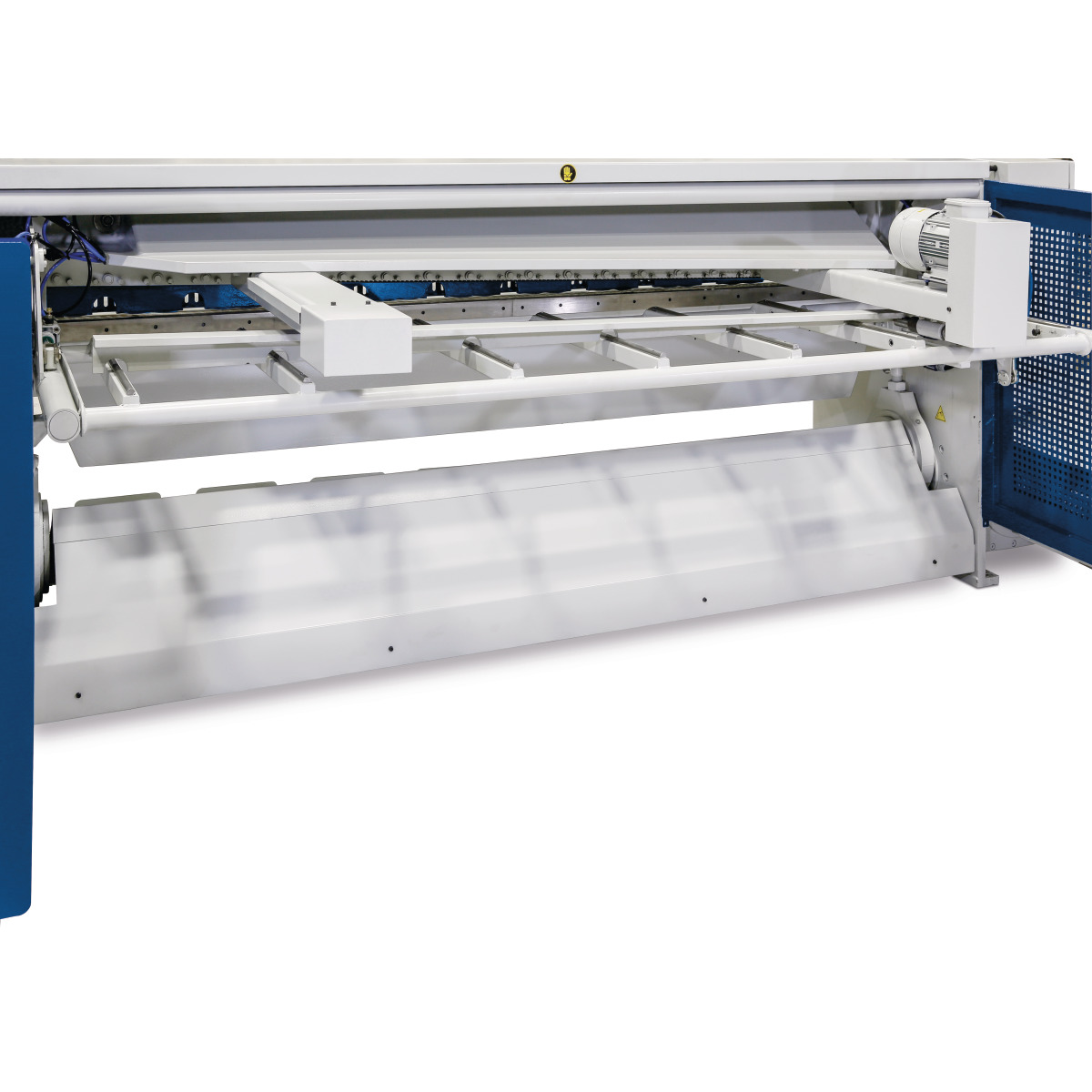

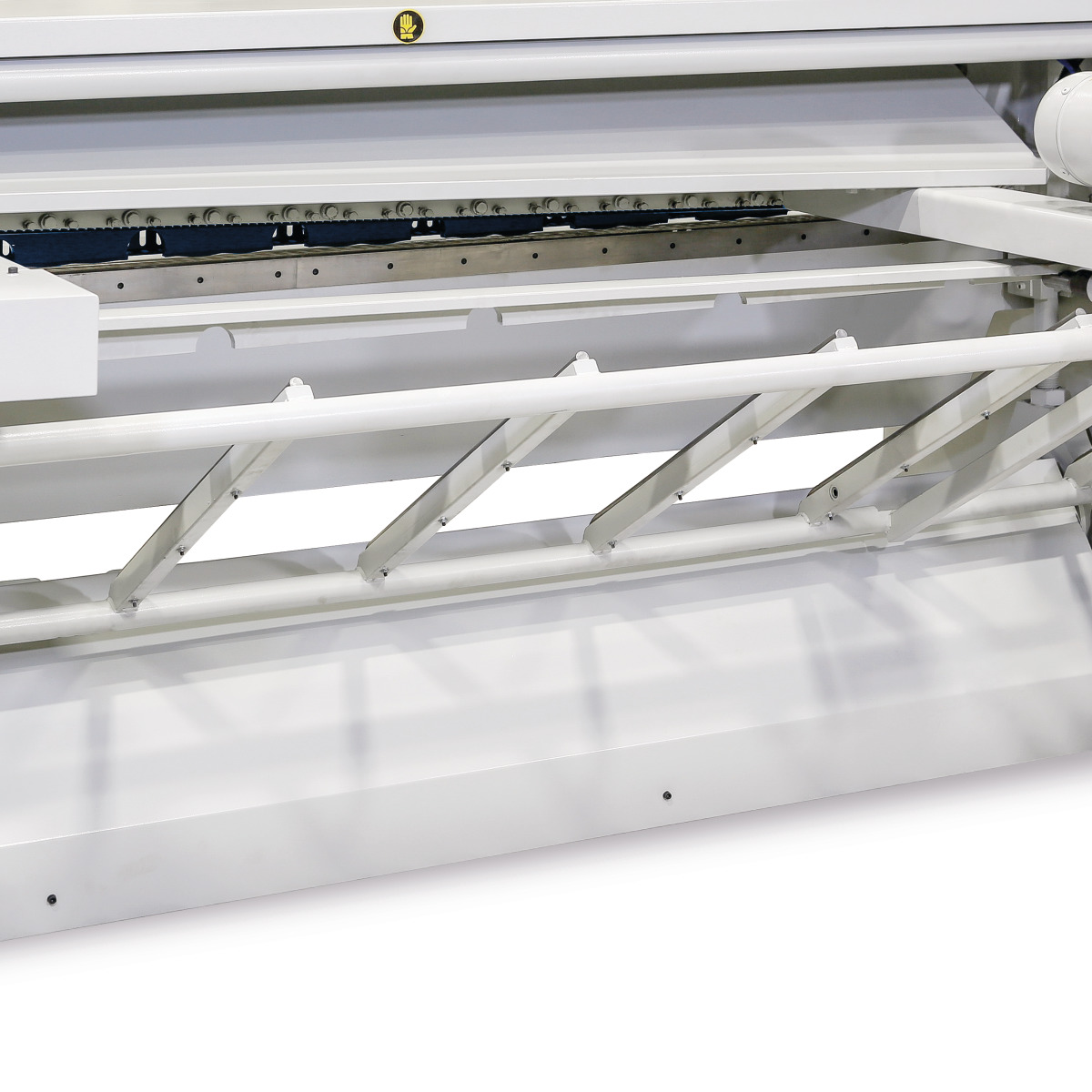

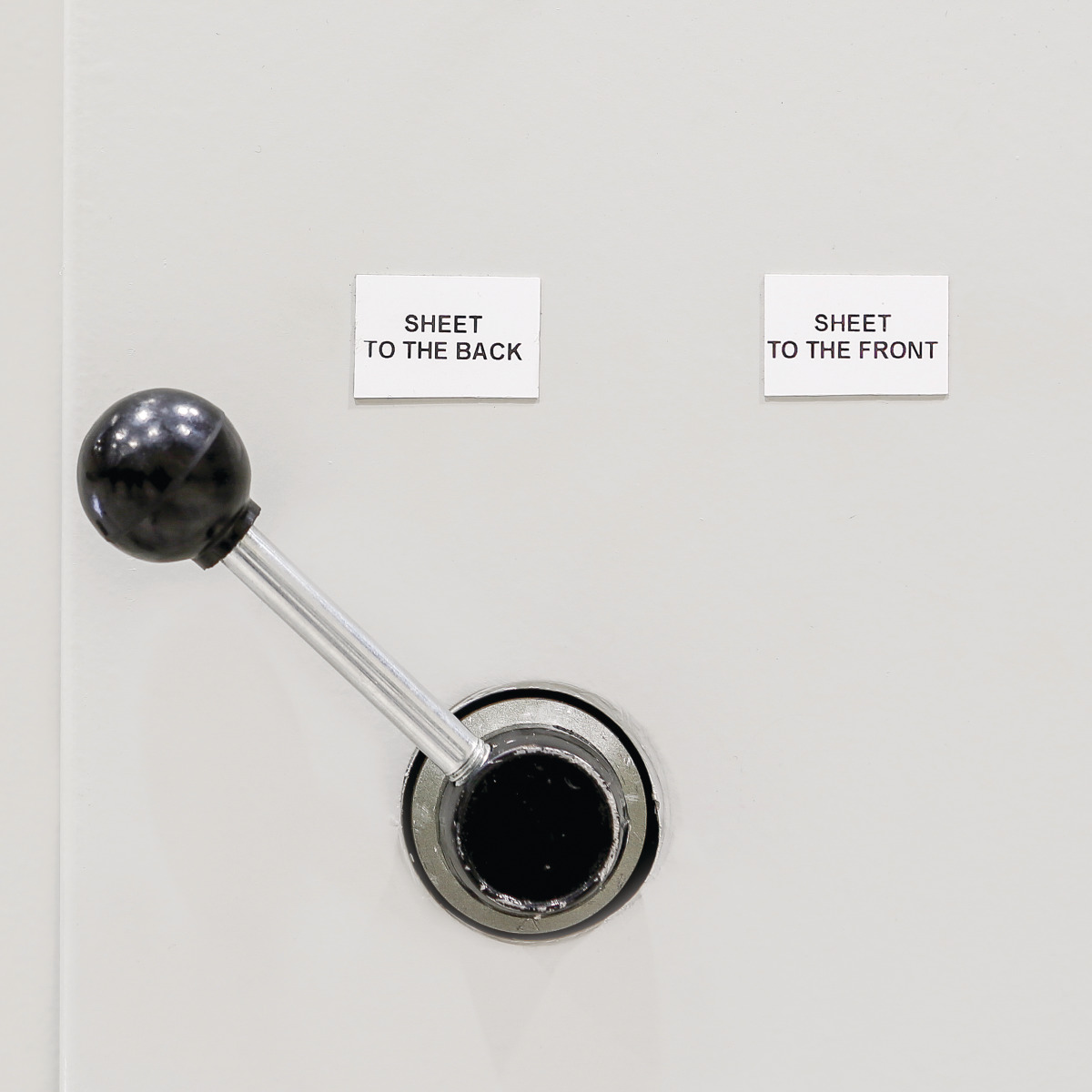

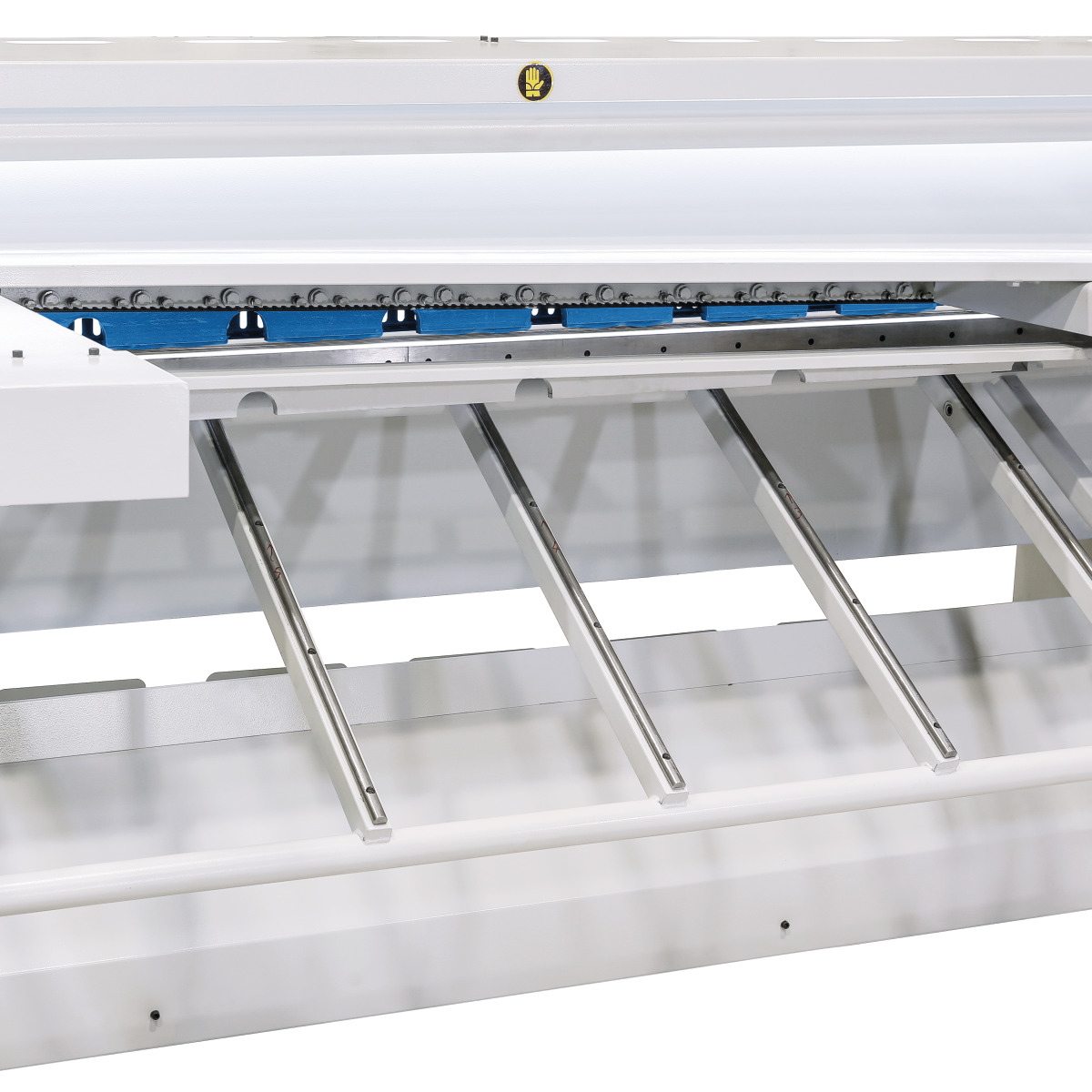

- Pneumatischer Blechsupport, Blechauswurf nach vorne oder hinten über Kippschalter steuerbar
- Auf Rundwellen geführter und über Kugelumlaufspindel angetriebener Hinteranschlag 750 mm
- Tischauflagen aus Edelstahl mit Transferkugeln für komfortables Materialhandling

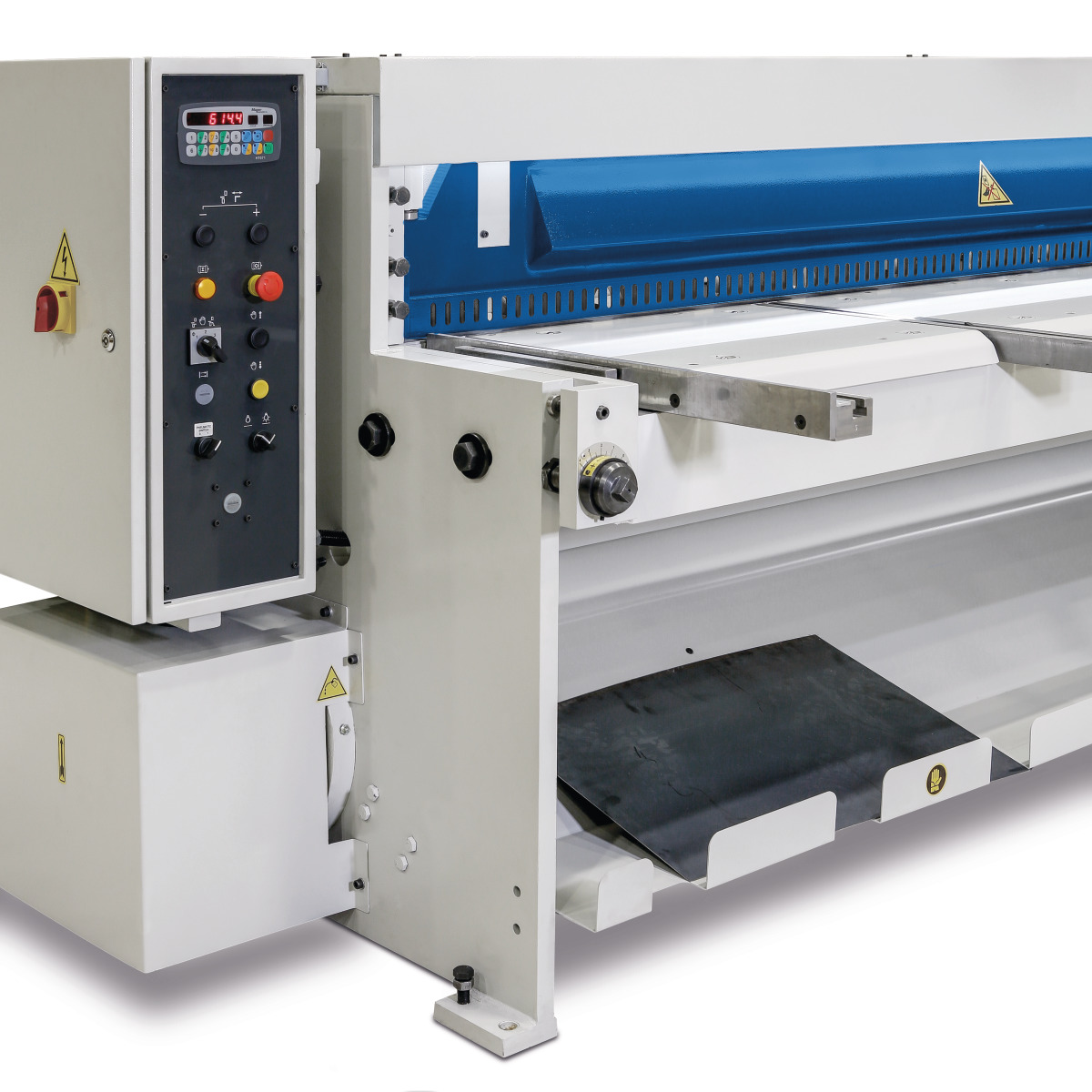

- Positioniersteuerung des Hinteranschlags Maper HT071 mit digitaler Maßanzeige
- Schwere und robuste Stahlausführung in Schweißkonstruktion
- Konstanter, niedriger Schnittwinkel für optimale Schnittergebnisse
- Seitenanschlag 1000 mm mit Skala und T-Nut
- Zwei Materialauflagearme 500 mm mit T-Nut
- Kugeln im Auflagetisch für leichteren Materialtransport
- Schnittspaltverstellung mittels Noniusringen
- Hochwertiges, für Edelstahl geeignetes Messer
- LED-Beleuchtung des Schnittbereichs
- Durchgehende Fingerschutzeinrichtung
- Mobiles Fußpedal mit NOTAUS-Schalter
- Alle beweglichen Teile wartungsarm gelagert
- Elektrik von Siemens und Schneider
Merkmale
| Abgabeleistung | 7.5 kW |
|---|---|
| Abgabeleistung Antriebsmotor | 7,5 kW |
| Anschlussspannung | 400 V |
| Arbeitsbreite | 2550 mm |
| Aufnahmeleistung | 8.45 kW |
| Aufnahmeleistung Antriebsmotor | 8,45 kW |
| Blechauflagearme Anzahl | 3 |
| Breite/Tiefe (Produkt) ca. | 2360 mm |
| Einschaltdauer Antriebsmotor | 100 % |
| Elektrische Spannung | 400 V |
| Gesamt Anschlusswert | 9 kW |
| Gesamt Stromaufnahme | 16,4 A |
| Gewicht (Netto) ca. | 3050 kg |
| Hinteranschlag Geschwindigkeit | 28 mm/s |
| Hinteranschlag Verstellbereich bis | 750 mm |
| Höhe (Produkt) ca. | 1280 mm |
| Hübe max. bei ganzer Schnittlänge | 38 1/min |
| Länge (Produkt) ca. | 3320 mm |
| Motorleistung Hinteranschlag | 0,37 kW |
| Nennbetriebsart Antriebsmotor | S1 |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 |
| Schnittgeschwindigkeit | 120 m/min |
| Schnittlänge max. | 2550 mm |
| Schnittleistung bei Materialzugfestigkeit 400 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 450 N/mm² | 4 mm |
| Schnittleistung bei Materialzugfestigkeit 700 N/mm² | 2,5 mm |
| Schnittspaltverstellung max. | 0,4 mm |
| Schnittspaltverstellung min. | 0,05 mm |
| Schnittwinkel | 1,8 ° |
| Seitenanschlag Länge | 1000 mm |
| Stern-Dreieck-Anlauf | ✔ |
| Stromart | ~ |
| Tiefe Maschinenkörper | 870 mm |
| Tisch Höhe | 860 mm |
| Tisch Länge | 2718 mm |
| Tisch Tiefe | 530 mm |
| Tischauflage aus Edelstahl | ✔ |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
