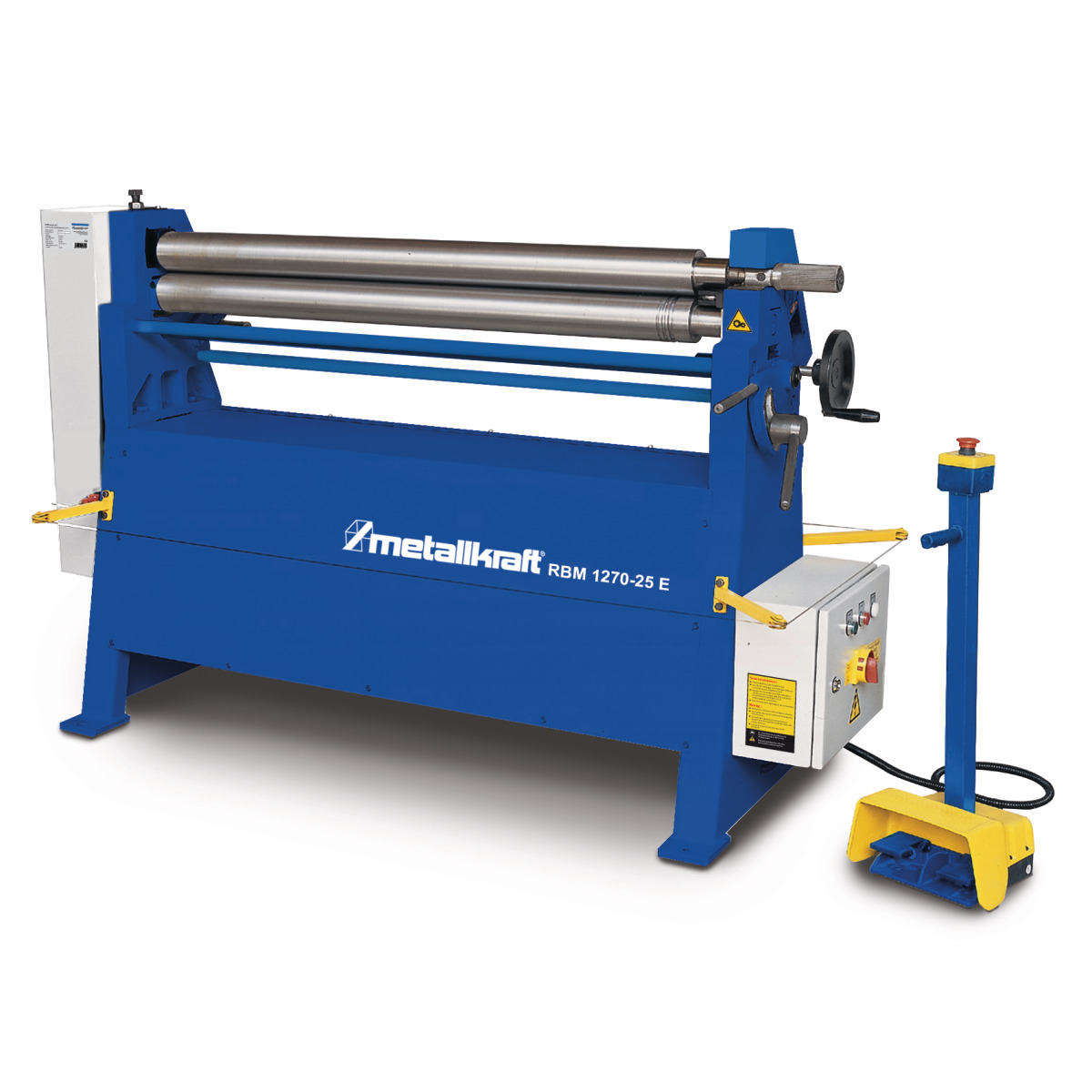

Beschreibung
- Zum Einsatz in Industrie und Handwerk
- Schwere und stabile Gusseisenkonstruktion

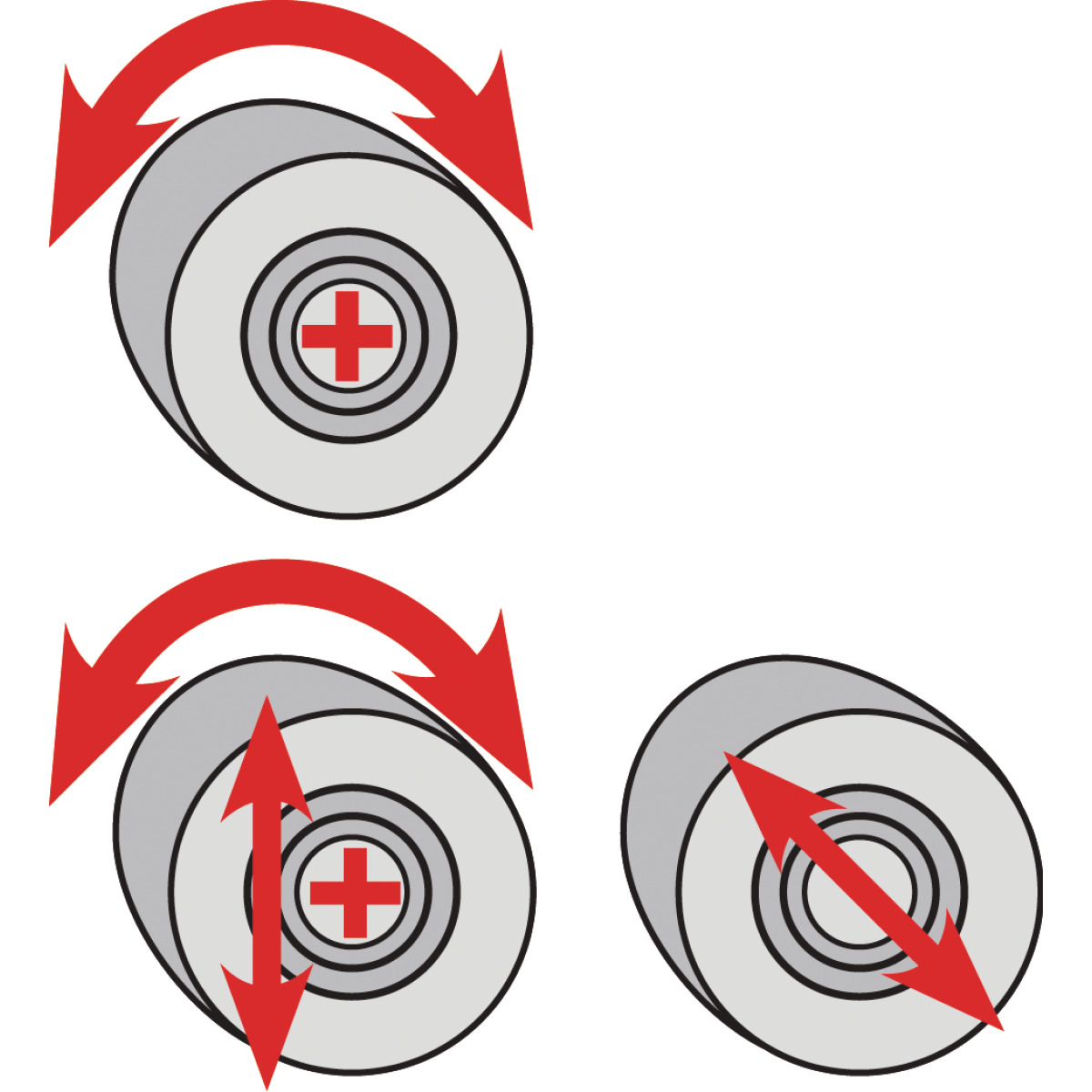

- Asymmetrisches 3-Walzensystem
- Oberwalze ausschwenkbar, dadurch einfache Entnahme des fertigen Werkstücks
- Leicht verstellbare Ober- und Unterwalze
- Durch die Fußbedienung bleiben beide Hände frei für die Materialzuführung
- Bedienerfreundlich
- Kraftvoller 400 Volt Motor
- Optional erhältlich: gehärtete Walzen
Hinweise:
- Bei Bestellung bitte zu bearbeitende Materialart angeben !
- Sämtliches Zubehör nur ab Werk möglich.
- Angetriebene Ober- und Unterwalze
- Möglichkeit zum konischen Biegen
- Drahteinlegerille auf Unter- und Hinterwalze
Merkmale
| Abmessung (L x B x H) | 1850 x 700 x 1200 mm |
|---|---|
| Anschlussspannung | 400 V |
| Arbeitsbreite max. | 1270 mm |
| Biegebreite max. | 1270 mm |
| Biegedurchmesser min. | 135 mm |
| Biegeleistung max. - Aluminium | 3,0 mm |
| Biegeleistung max. - Material-Zugfestigkeit 400N/qmm | 2,5 mm |
| Biegeleistung max. - VA-Stahl | 1,8 mm |
| Biegeleistung max. Aluminium | 3.0 mm |
| Biegeleistung max. Stahl 400 N/mm² | 2.5 mm |
| Biegeleistung max. VA-Stahl | 1.8 mm |
| Breite/Tiefe (Produkt) ca. | 700 mm |
| Durchmesser Obere Walze | 90 mm |
| Durchmesser obere Walzen | 90 mm |
| Gewicht (Netto) ca. | 520 kg |
| Gewicht ca. | 520 kg |
| Höhe (Produkt) ca. | 1200 mm |
| Konischbiegeleistung max. - Aluminium | 1,5 mm |
| Konischbiegeleistung max. - Material-Zugfestigkeit 400N/qmm | 1,2 mm |
| Konischbiegeleistung max. - VA-Stahl | 0,9 mm |
| Konischbiegeleistung max. Aluminium | 1.5 mm |
| Konischbiegeleistung max. Stahl 400 N/mm² | 1.2 mm |
| Konischbiegeleistung max. VA-Stahl | 0.9 mm |
| Länge (Produkt) ca. | 1850 mm |
| Leistung Antriebsmotor | 1,1 kW |
| Min. Abschnittlänge | 520 kg |
| Motorleistung | 1,1 kW |
| Netzfrequenz | 50 Hz |
| Netzspannung | 400 V |
| Walzengeschwindigkeit | 6 m/min |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
