Beschreibung
- Geräuscharmer Lauf
- Stabile Gussausführung
- Hohe Schnittgenauigkeit durch vibrationsfreien Lauf
- Zwei umschaltbare Geschwindigkeiten
- Absenkung des Sägebügels über Hydraulikzylinder mit Drosselventil stufenlos einstellbar
- Mikroschalter für automatische Endabschaltung
- Gut lesbare Skala zur Winkeleinstellung
- Kühlmitteleinrichtung
- Robuster Maschinenunterbau
- Kugelgelagerte Sägebandführung

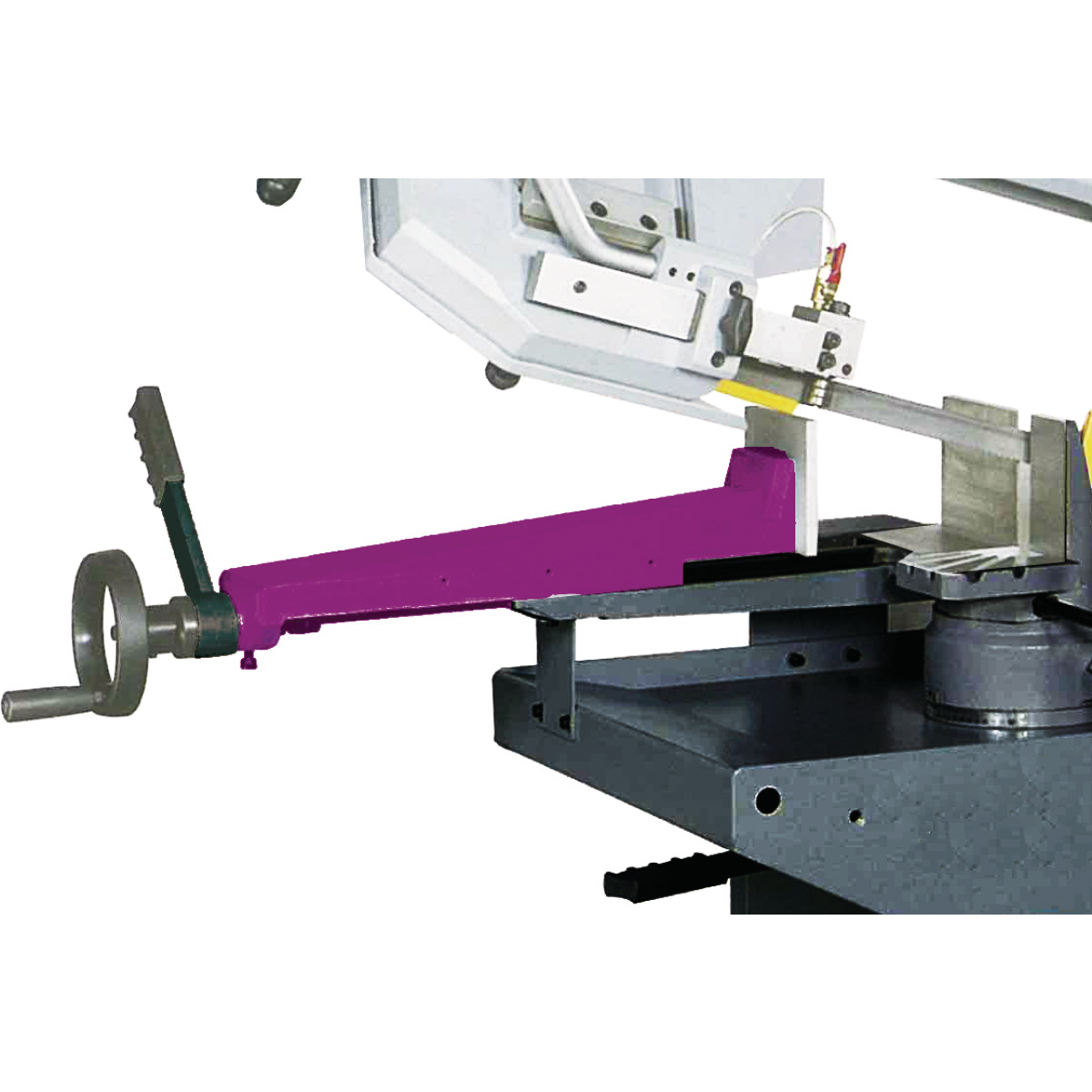

- Schnellspannschraubstock verstellbar über Handrad. Festspannen des Werkstücks mit handlichem Schnellspannhebel
- Serienmäßig mit hochwertigem Bi-Metall-Sägeband
- Einstellbarer Materialanschlag für Serienarbeiten
- Komplett ausgestattet, wodurch der Anwender nach Inbetriebnahme sofort produktiv arbeiten kann
- Materialanschlag
- Bi-Metall-Sägeband
- Maschinenunterbau
- Kühlmittelpumpe
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Breite mit Materialanschlag | 985 mm |
| Breite mit Materialanschlag ca. | 985 mm |
| Breite ohne Materialanschlag | 685 mm |
| Breite ohne Materialanschlag ca. | 530 mm |
| Elektrische Spannung | 400 V |
| Gewicht (Netto) ca. | 152 kg |
| Gewicht ca. | 152 kg |
| Heben des Sägebügels | manuell |

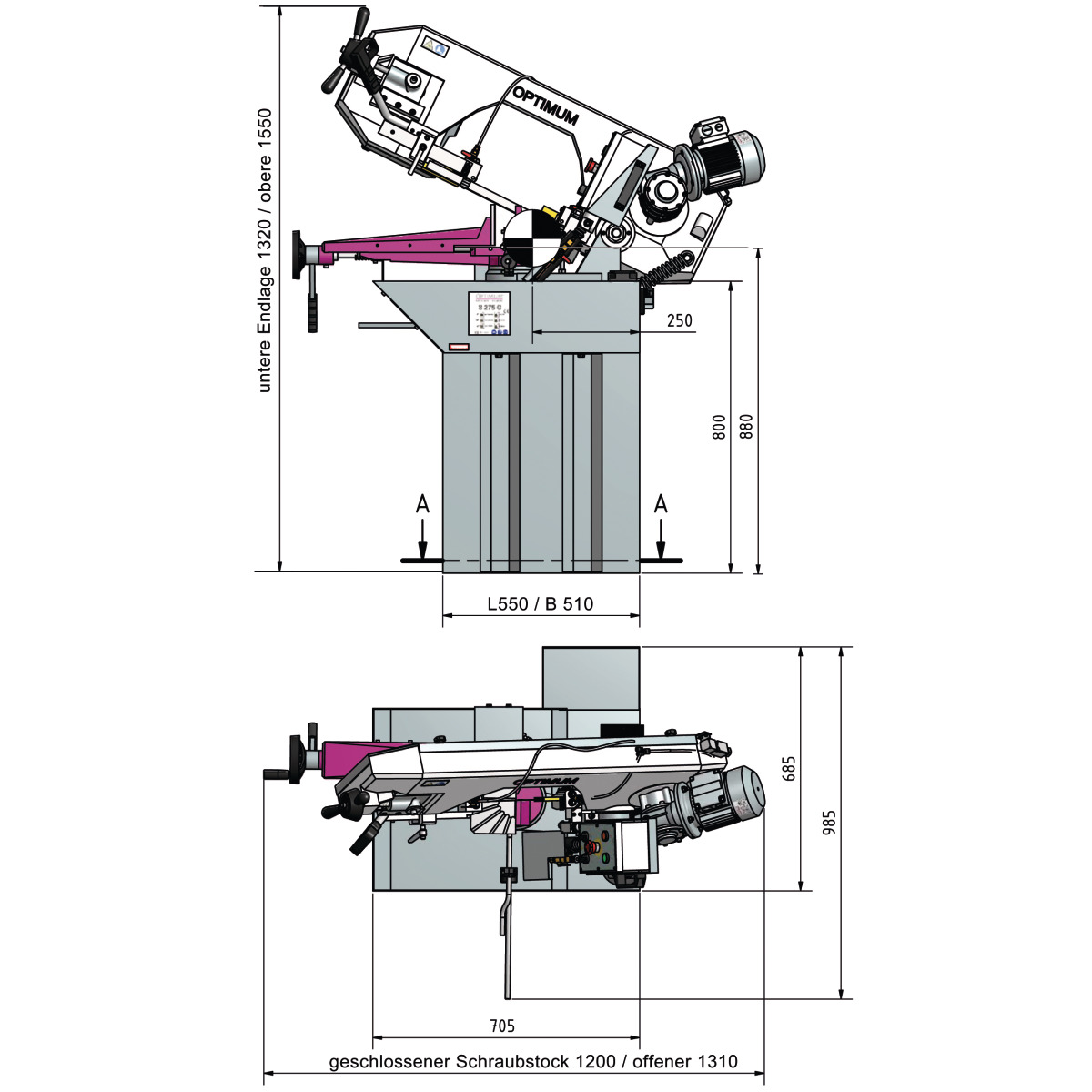

| Höhe obere Endlagestellung | 1550 mm |
| Höhe obere Endlagestellung Sägebügel ca. | 1550 mm |
| Höhe untere Endlagestellung | 1320 mm |
| Höhe untere Endlagestellung Sägebügel ca. | 1320 mm |
| Länge geschlossener Schraubstock | 1200 mm |
| Länge mit geöffnetem Schraubstock ca. | 1310 mm |
| Länge mit geschlossenem Schraubstock ca. | 1200 mm |
| Länge offener Schraubstock | 1310 mm |
| Leistung Antriebsmotor | 0,75 kW |
| Motorleistung | 750 W |
| Motorleistung Kühlmittelpumpe | 90 W |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Sägebandabmessung | 2080 x 20 x 0,9 mm |
| Sägebandbreite | 20 mm |
| Sägebanddicke | 0,9 mm |
| Sägebandgeschwindigkeit(en) | 40 / 80 m/min |
| Sägebandlänge | 2080 mm |
| Schnittbereich +45° quadrat (Vollmaterial) | 125 mm |
| Schnittbereich +45° rechteck liegend (Vollmaterial) | 95 x 140 mm |
| Schnittbereich +45° rund (Vollmaterial) | 125 mm |
| Schnittbereich 0° quadrat (Vollmaterial) | 140 mm |
| Schnittbereich 0° rechteck liegend (Vollmaterial) | 140 x 190 mm |
| Schnittbereich 0° rund (Vollmaterial) | 170 mm |
| Schnittbereich 45° quadrat (Vollmaterial) | 125 mm |
| Schnittbereich 45° rechteck liegend (Vollmaterial) | 95 x 140 mm |
| Schnittbereich 45° rund (Vollmaterial) | 125 mm |
| Schnittwinkel | 0 bis 45 Grad |
| Stromart | ~ |
| Vorschub | stufenlos einstellbar |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
