Beschreibung
- Ø 350 mm Hauptsägeblatt mit 118 mm max. Schnitthöhe, die auch bei eingebautem Vorritzsägeblatt erreicht wird
- Sägeaggregat mit dauerhaft präziser zweifacher Schwenksegmentführung, 6 Jahre Holzkraft-Garantie auf Verschleiß der Schwenksegmente

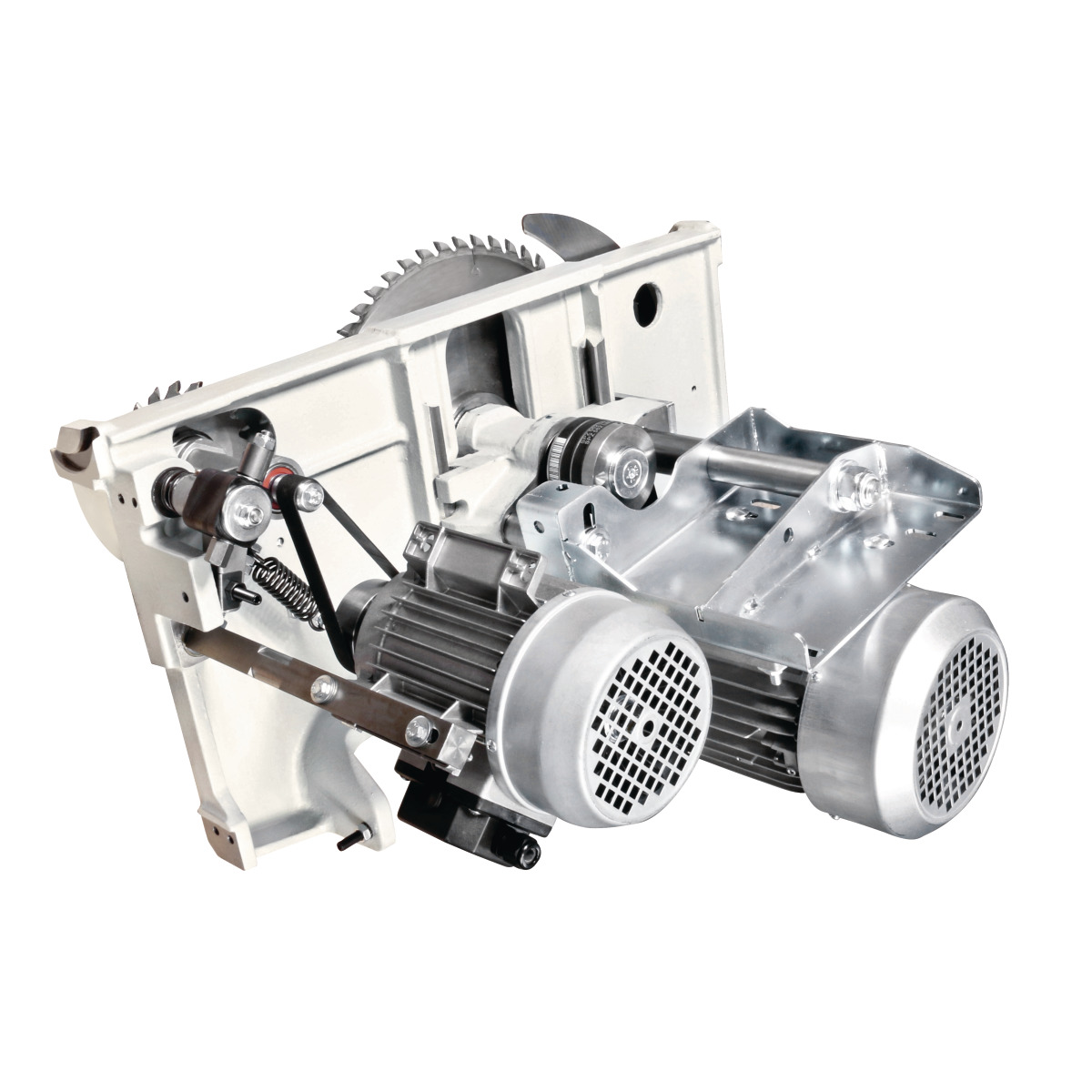

- Vorritzeinrichtung mit separatem Motor und Ø 120 mm Sägeblatt, von außen einfach und bequem einstellbar
- Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium auf gehärteten und eingebördelten Stahlführungsschienen
- Leichtgängiger und hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit bewährtem und dauerhaft leichtgängigem Kugelkontaktsystem auf auf gehärteten und eingebördelten Stahlführungsschienen, 10 Jahre Garantie auf Verschleiß der Führungsbahnen

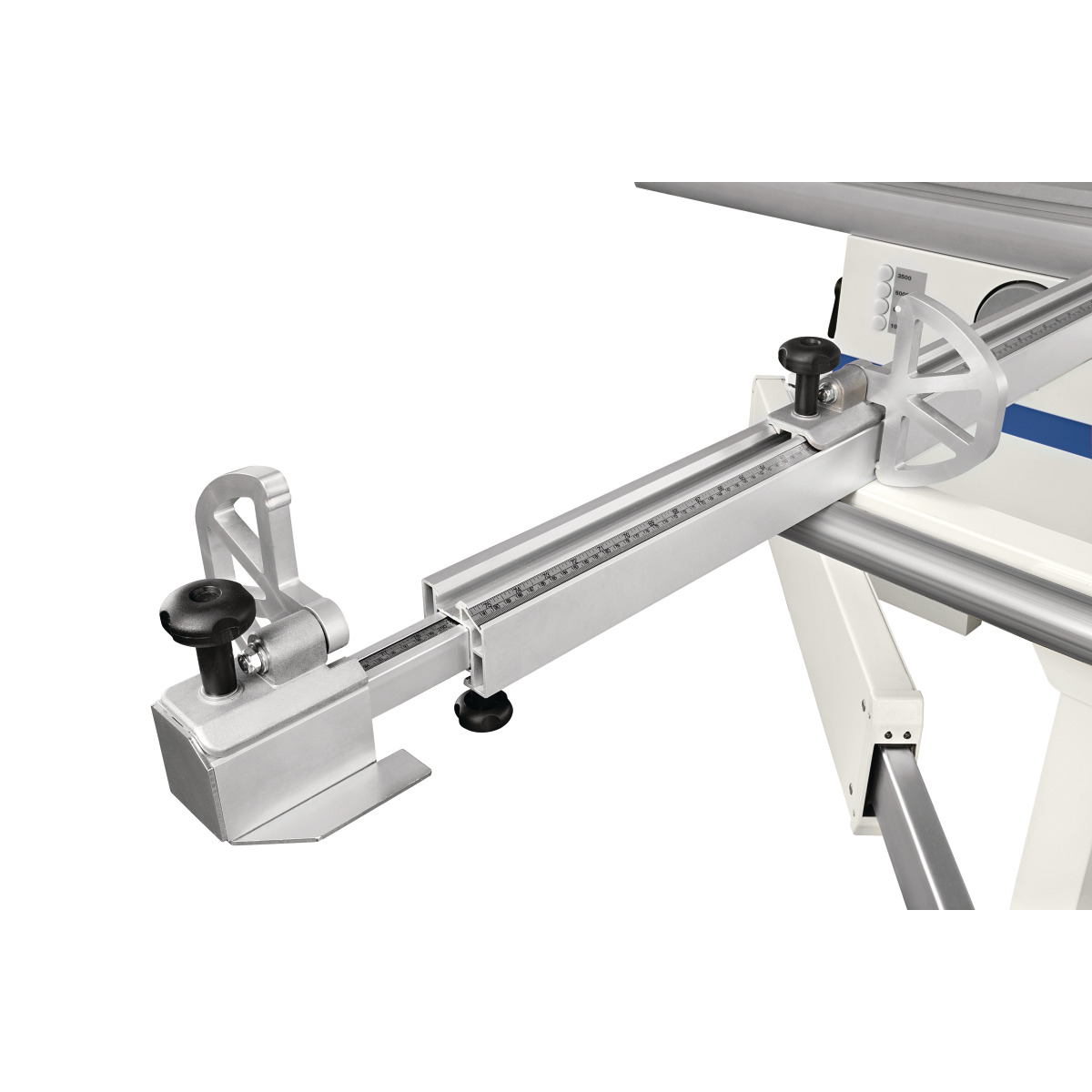

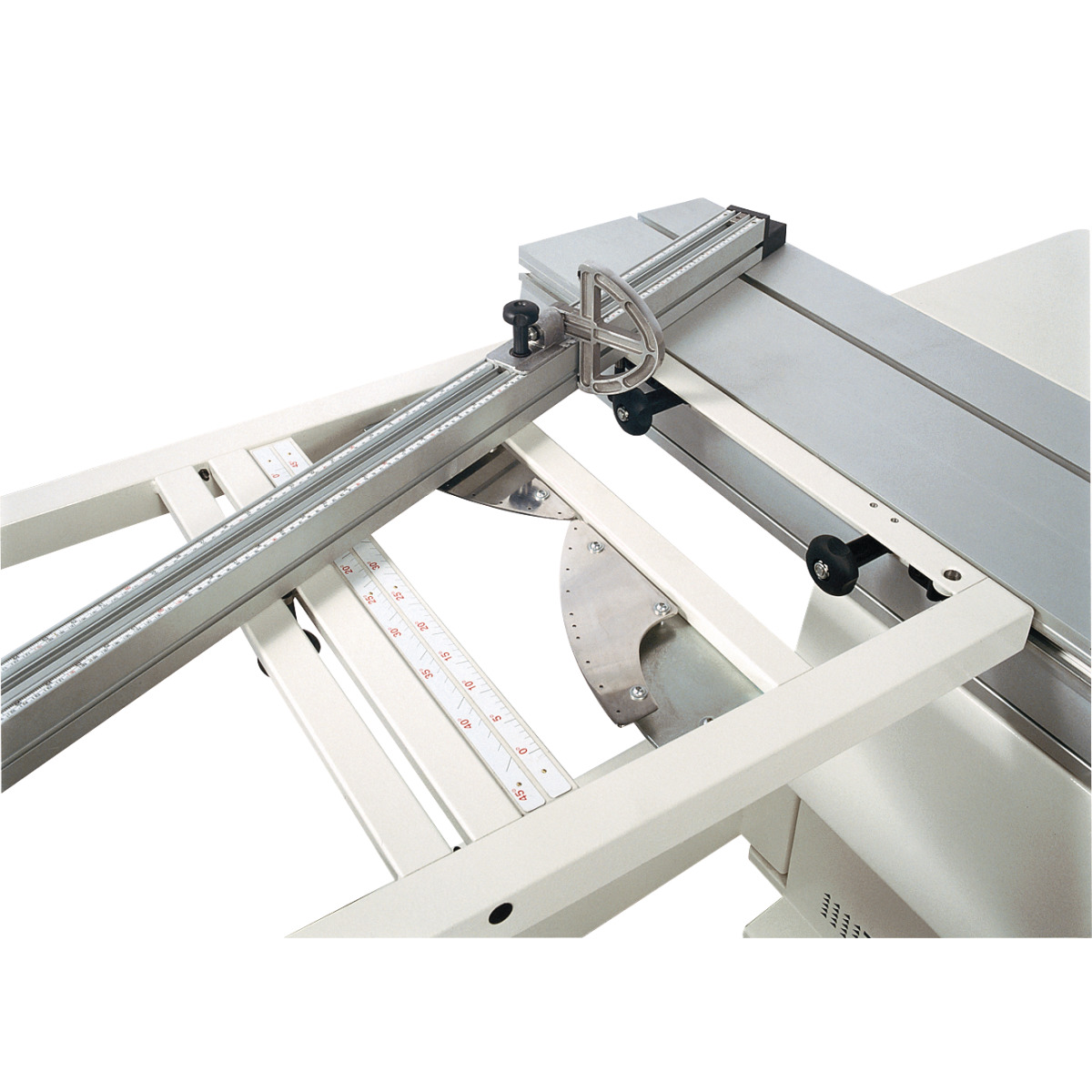

- Großer Besäumrahmen (1200 x 650 mm) mit Walze und ausziehbarem Aluminium-Teleskopanschlag bis max. 3300 mm
- Sägeaggregat schwenkbar von 90° bis -45°

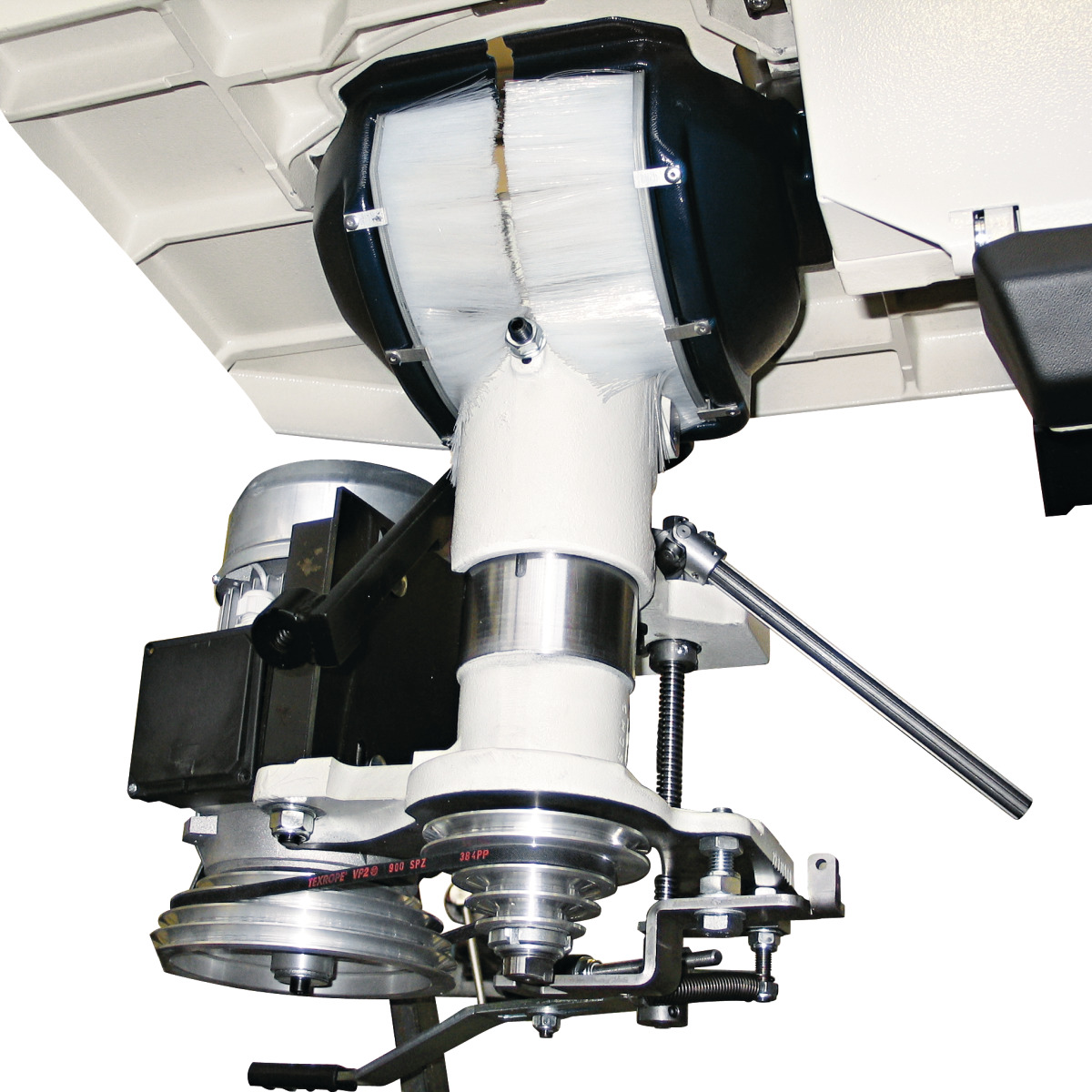

- Schwenkbare Frässpindel von 90° bis -45° nach hinten in den Fräsanschlag
- Vier Fräsgeschwindigkeiten
- Rechts-Linkslauf der Frässpindel

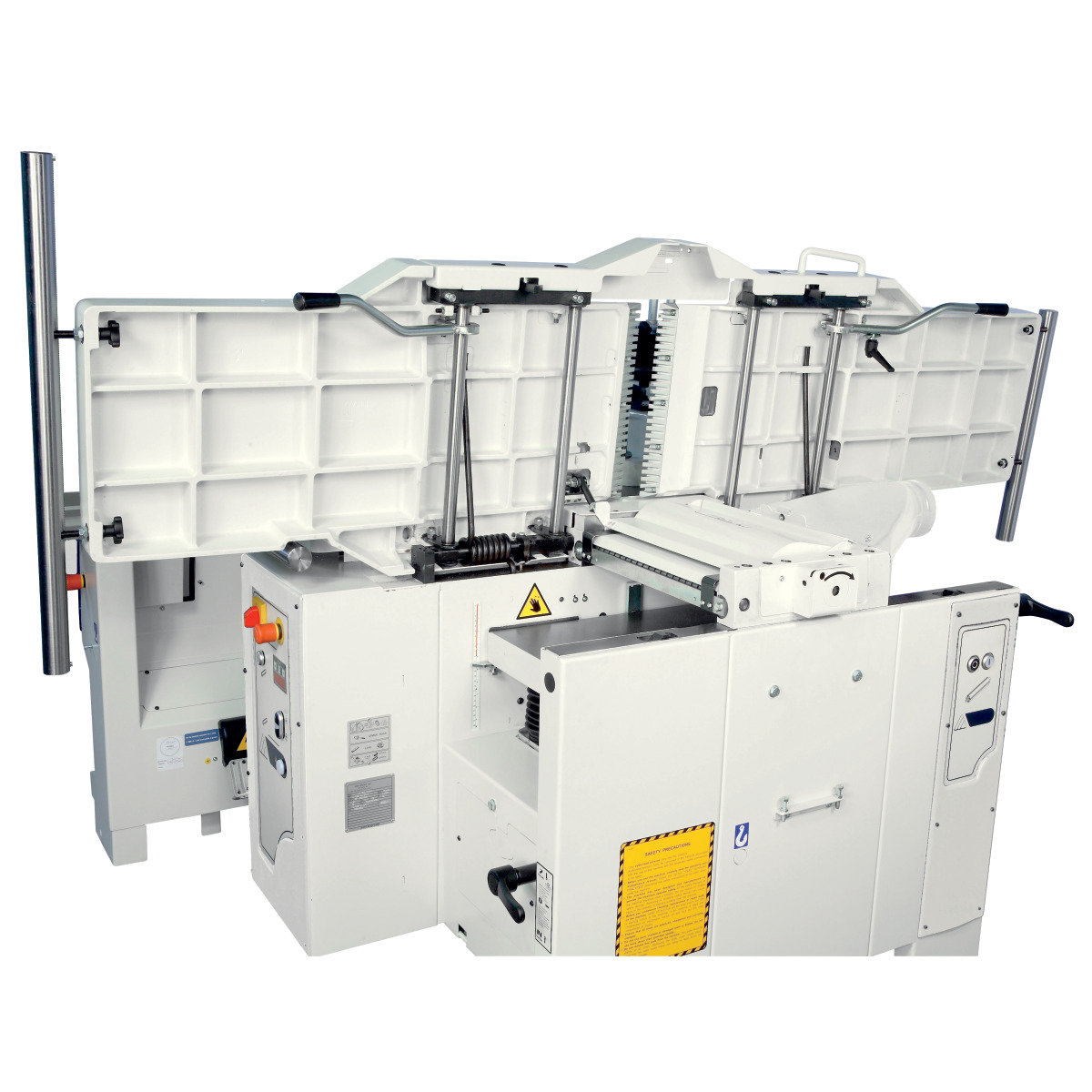

- Schneller Wechsel zum Dickenhobel dank parallel öffnenden Abrichttischen

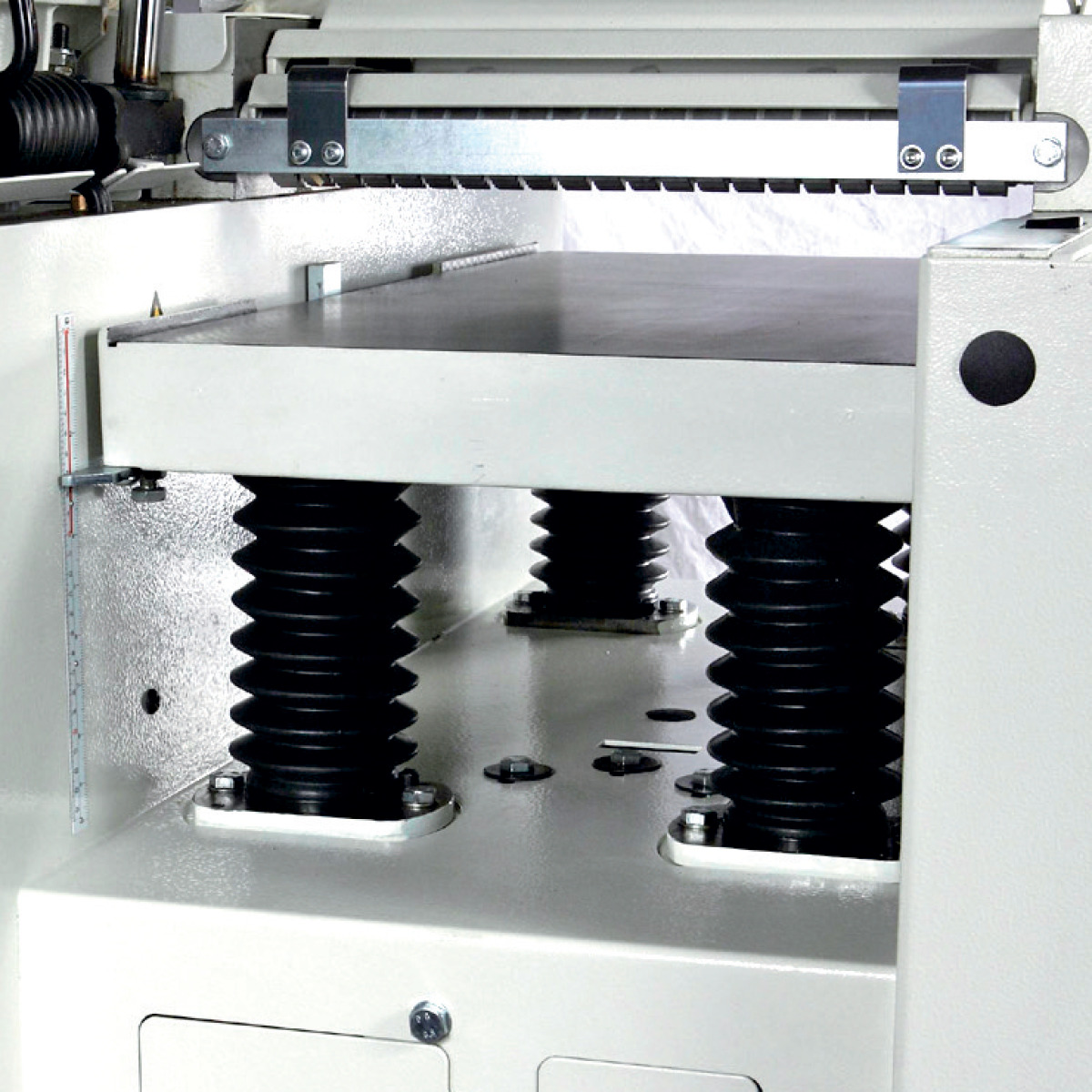

- 2-stufiger Vorschub im Dickentisch
- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Holzeinzug
- Drei unabhängige Industriemotoren

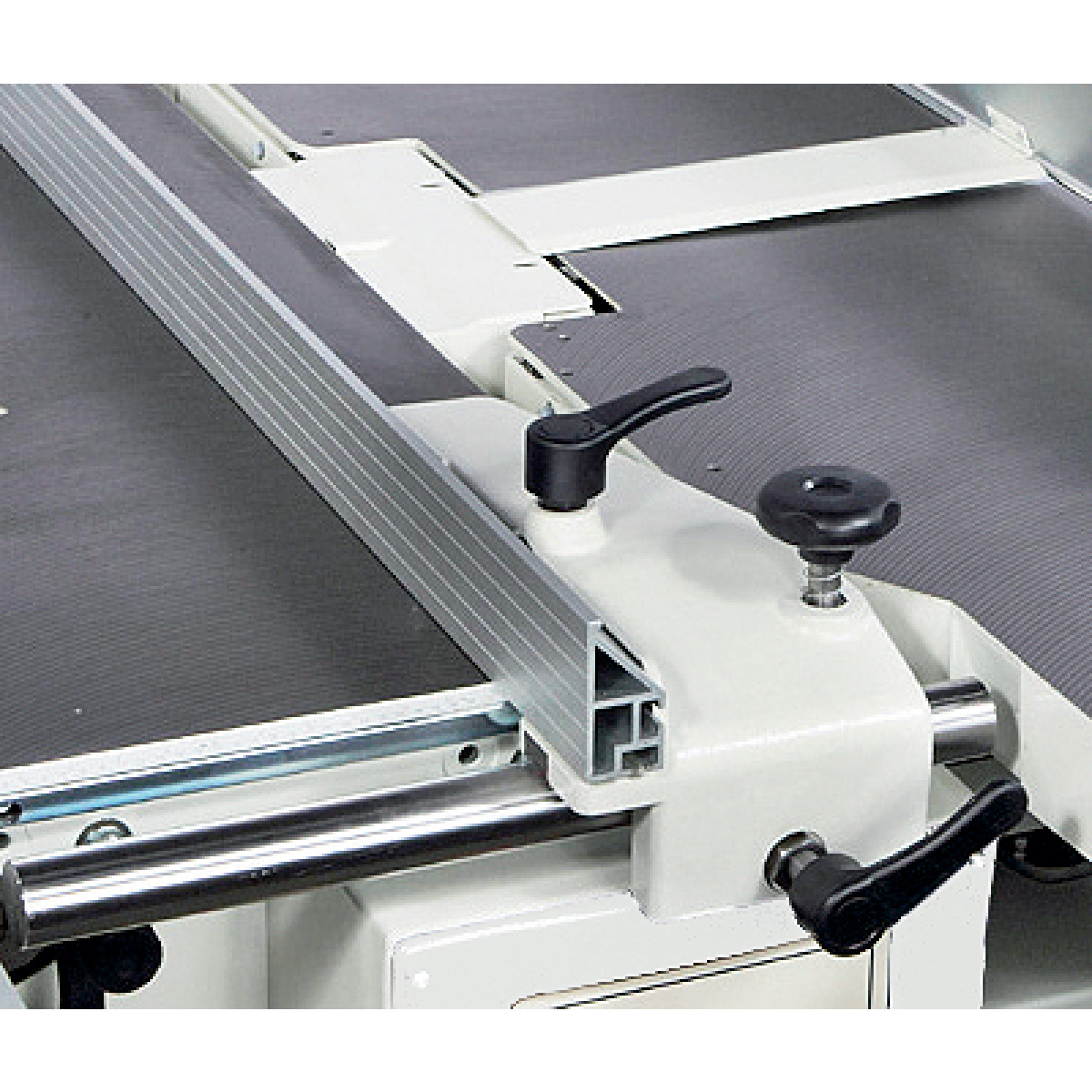

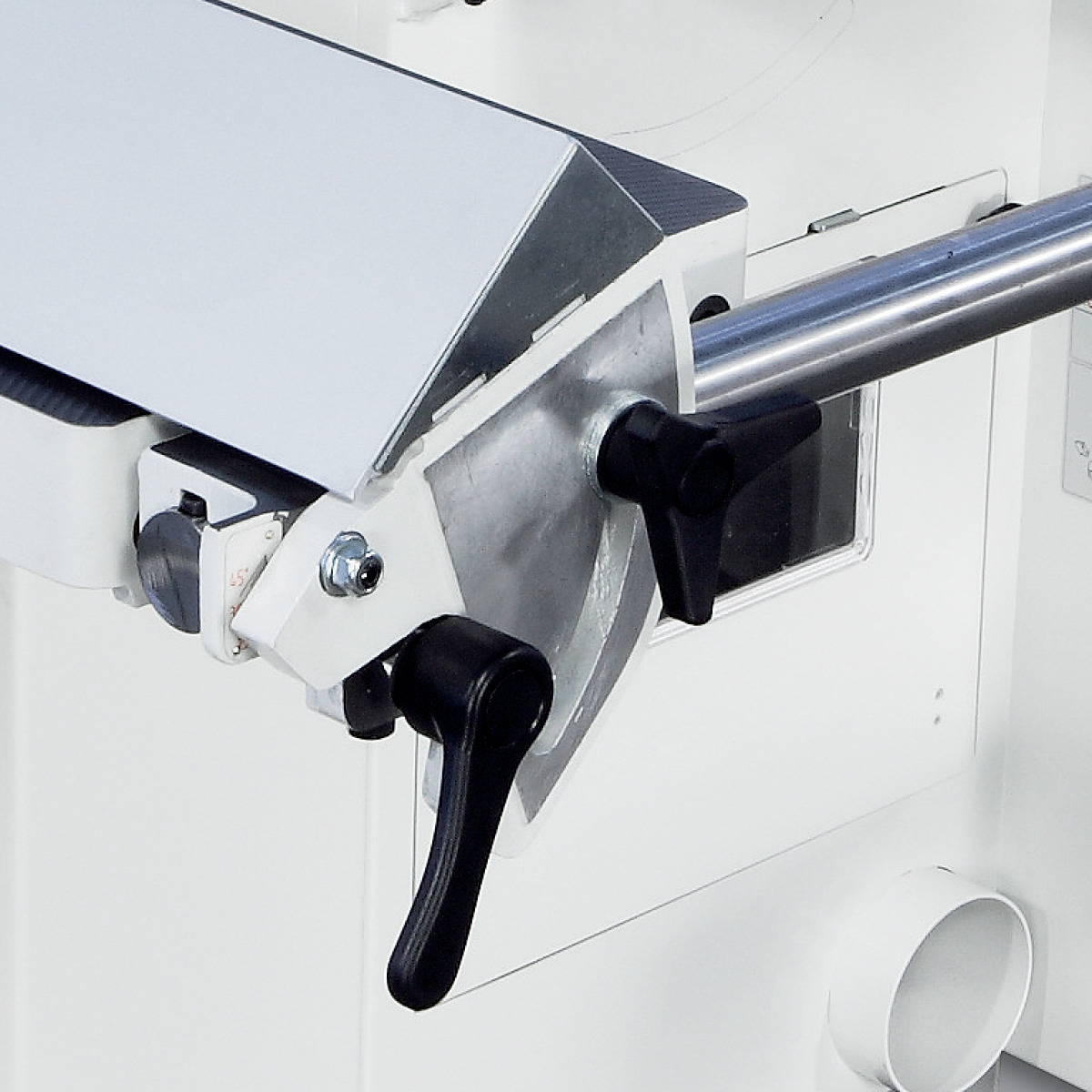

- Mit separatem Säge-Parallelanschlag und separatem Fügeanschlag
- Hauptschalter abschließbar
- Motor mit Schutzschalter ausgestattet
Merkmale
| Abricht-Fügeanschlag | ✔ |
|---|---|
| Abrichttisch Breite | 410 mm |
| Abrichttisch Länge | 2200 mm |
| Absaugstutzen Durchmesser | 3 x 120 mm |
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 4 St |
| Arbeitsbereich Breite/Tiefe | 2300 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitshöhe Dicke max. | 240 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Besäumlänge | 2600 mm |
| Besäumschuh | ✔ |
| Bogenfrässchutzhaube | ✔ |
| Dickentisch Breite | 410 mm |
| Dickentisch Länge | 775 mm |
| Drehzahl (Haupt-)Sägeblatt | 4200 min⁻¹ |
| Durchmesser (Haupt-)Sägeblatt | 350 mm |
| Ein-/Aus-Schalter am Schiebeschlitten | ✔ |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 360 mm |
| Formatschiebeschlittenhöhe | 142 mm |
| Formatschiebeschlittenlänge | 2660 mm |

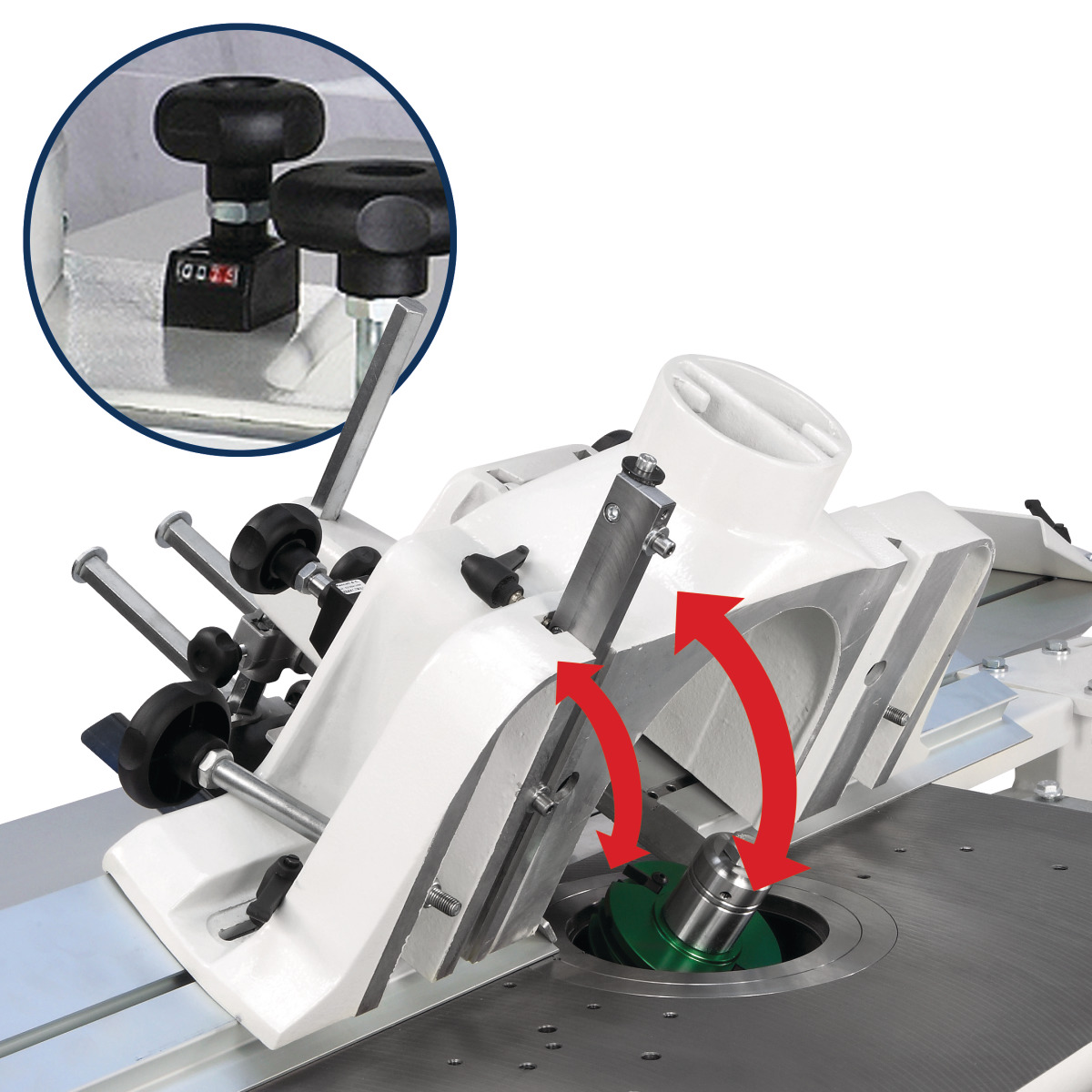

| Fräsanschlag | mit Aluminium-Backen und Schnellpositionierung |
| Gehrungsanschlag | mit Gradrastereinteilung und zwei Profi-Klappanschlägen |
| Gewicht (Netto) ca. | 1300 kg |
| Griff für Schiebeschlitten | ✔ |
| Hobelwellendrehzahl | 5000 min⁻¹ |
| Hobelwellendurchmesser | 95 mm |

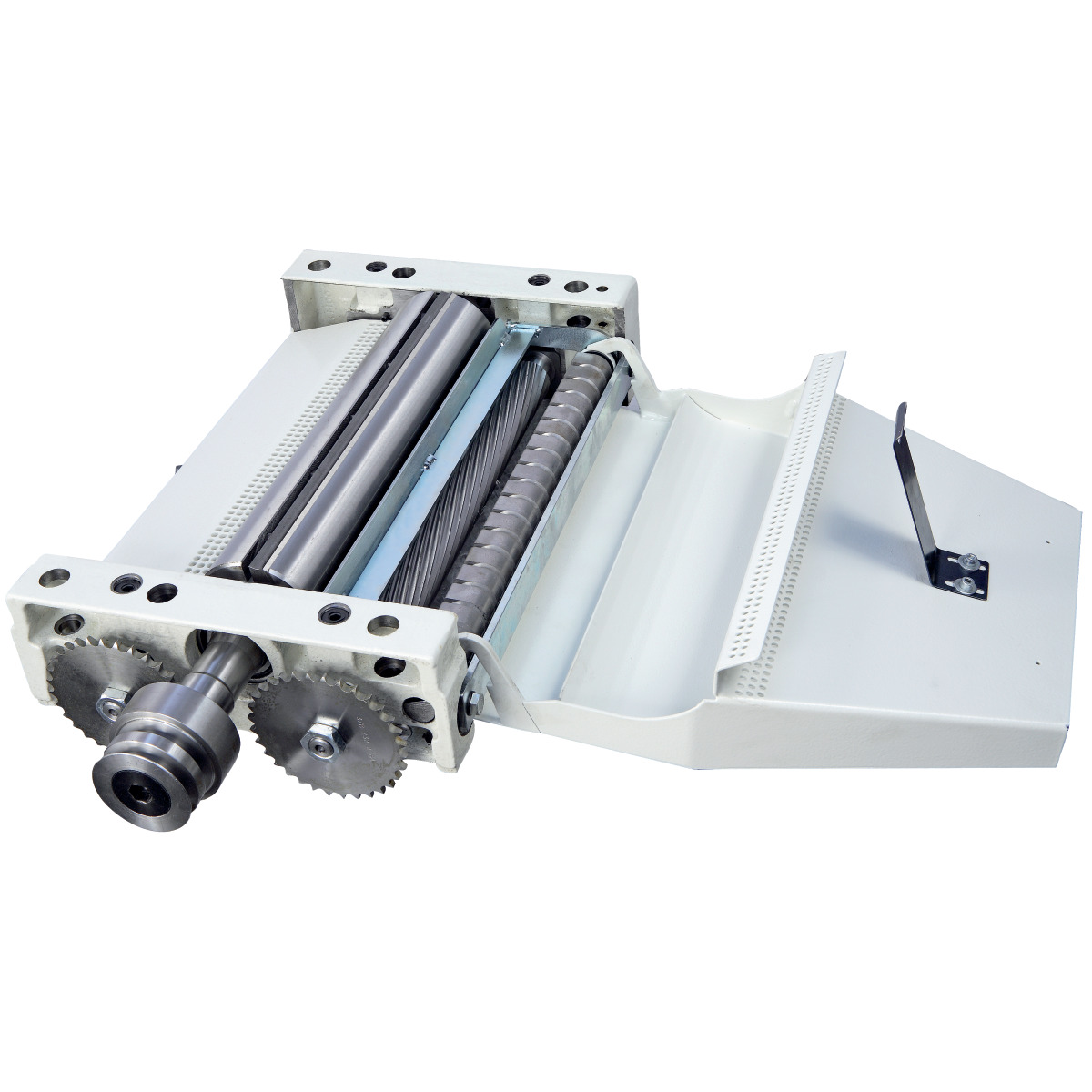

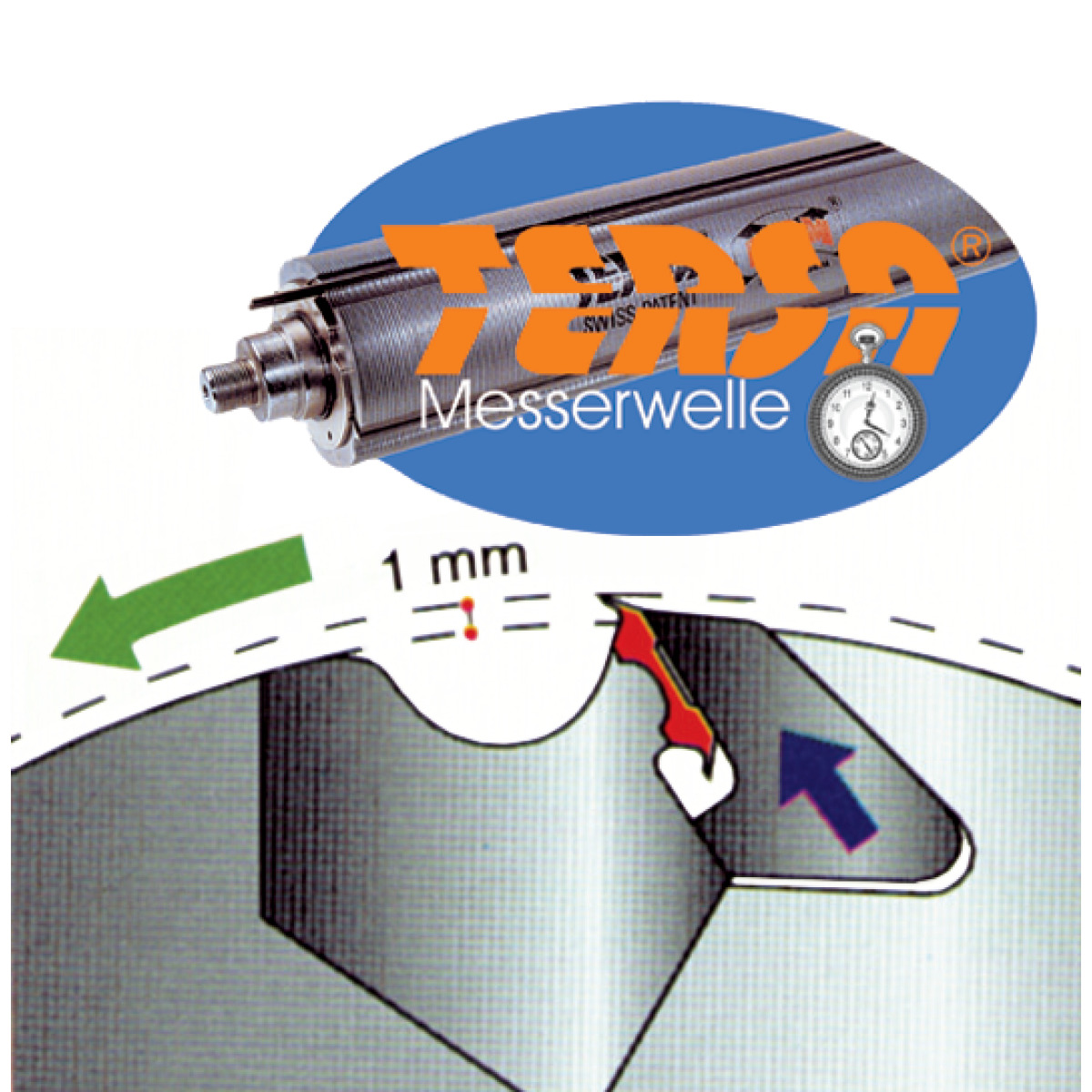

| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | motorisch, mit Digitalanzeige |
| Höhenverstellung und Schwenkung des Sägeaggregats | motorisch, mit Digitalanzeige |
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Leistung Vorritzmotor | 0,55 kW |
| Maschinenkörper Breite/Tiefe | 1440 mm |
| Maschinenkörper Länge | 1948 mm |
| Materialrolle am Besäumrahmen | ✔ |
| Max. Ablängbreite links vom Sägeblatt | 3300 mm |
| Max. Sägeblattüberstand 45° | 84 mm |
| Max. Sägeblattüberstand 90° | 118 mm |
| Max. Schnitthöhe bei 45° | 68 mm |
| Max. Schnitthöhe bei 90° | 104 mm |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 125 mm |

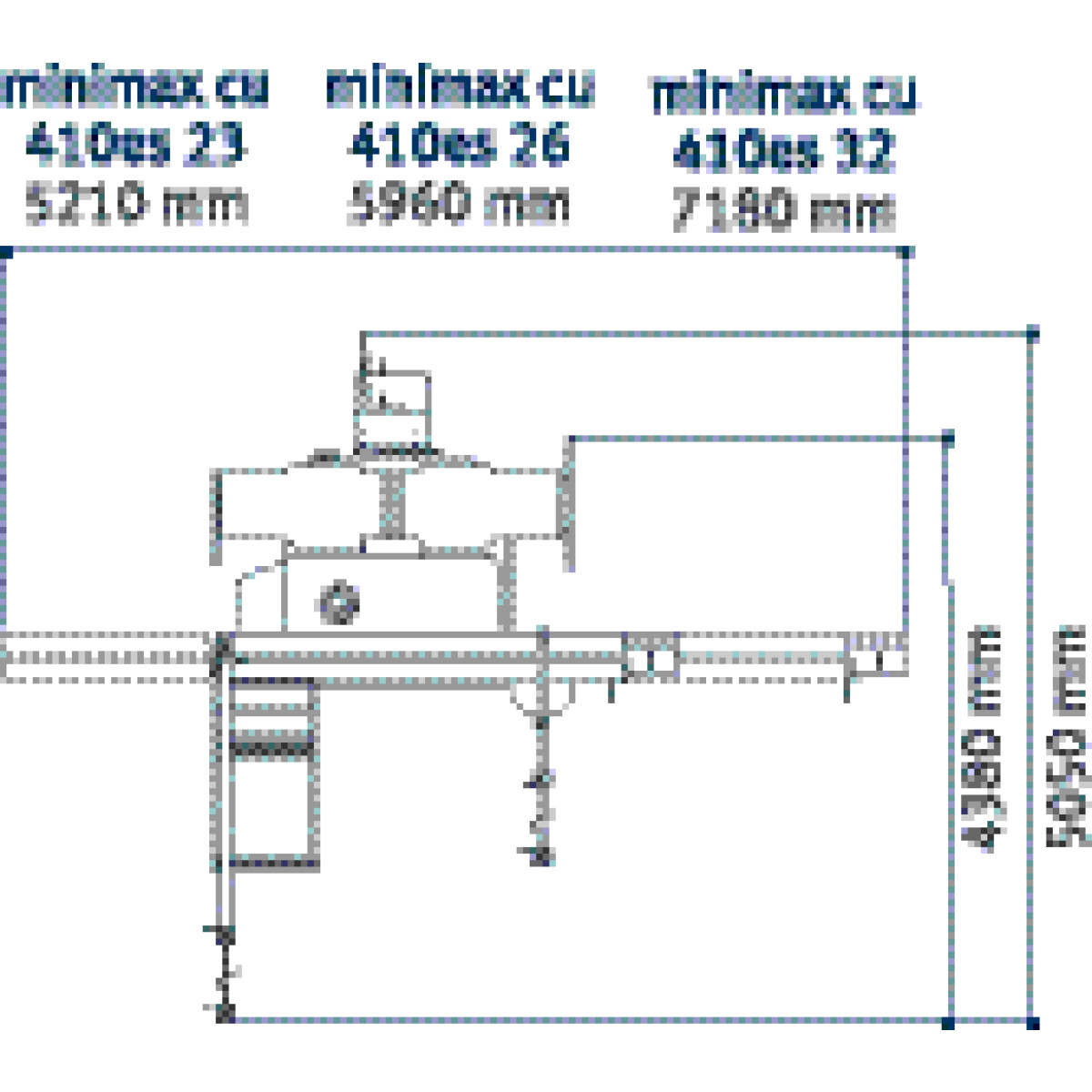

| Platzbedarf Breite/Tiefe | 5050 mm |
| Platzbedarf Länge | 5960 mm |
| Sägeblattneigung | 90 – 45 ° |
| Säge-Parallelanschlag | ✔ |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite mit Parallelanschlag | 1000 mm |
| Schwenkarm für Vorschubapparat | ✔ |
| Spanabnahme max. Abrichte | 5 mm |
| Spanabnahme max. Dicke | 5 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl(en) | 3500/6000/8000/10000 min⁻¹ |
| Spindelneigung | 0 – -45 ° |
| Tischbreite | 430 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1250 mm |
| Vorritzeinrichtung | mit separatem Vorritzmotor |
| Vorschubgeschwindigkeit | 6 – 12 m/min |
| Werkzeugdurchmesser max. absenkbar | 240 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 320 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
