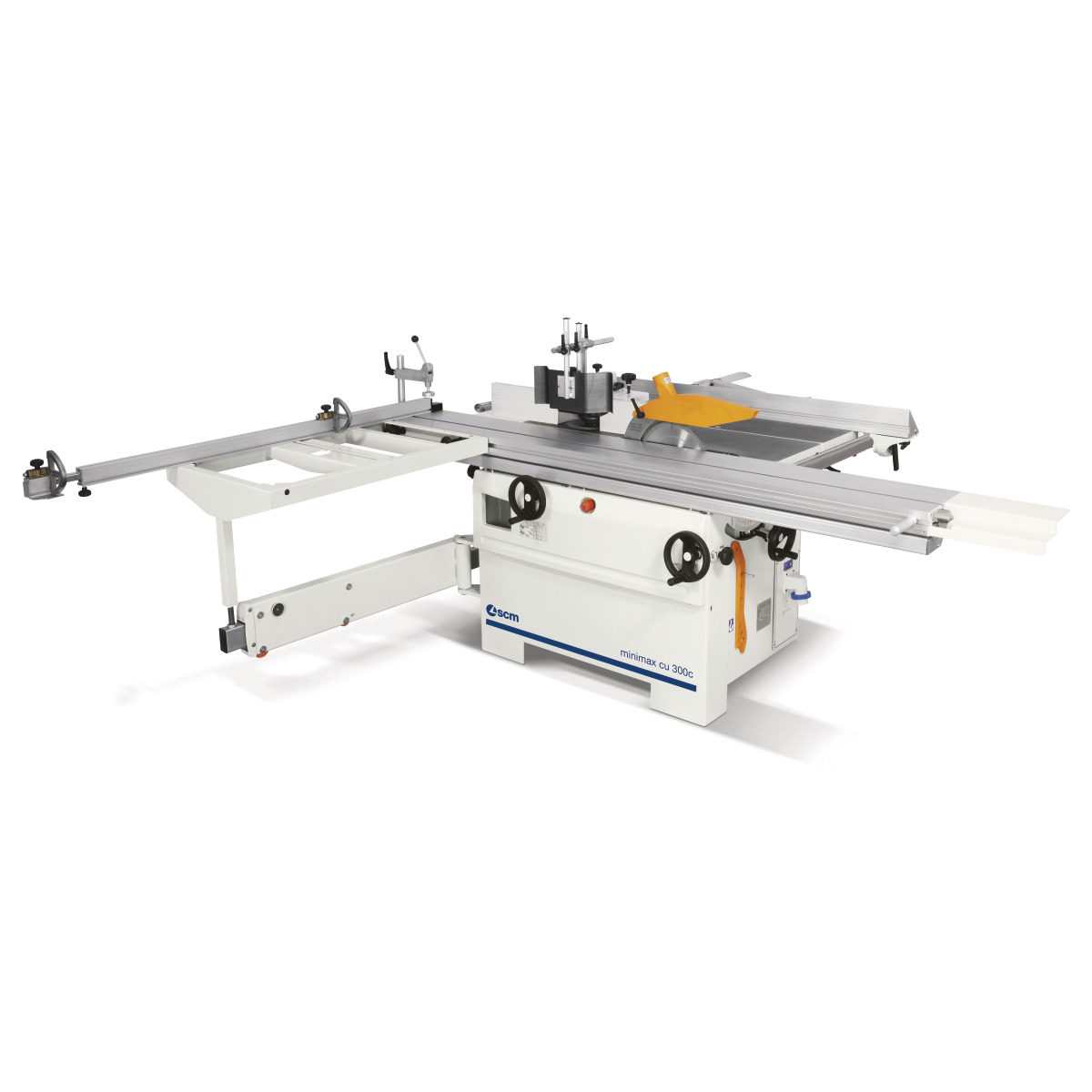

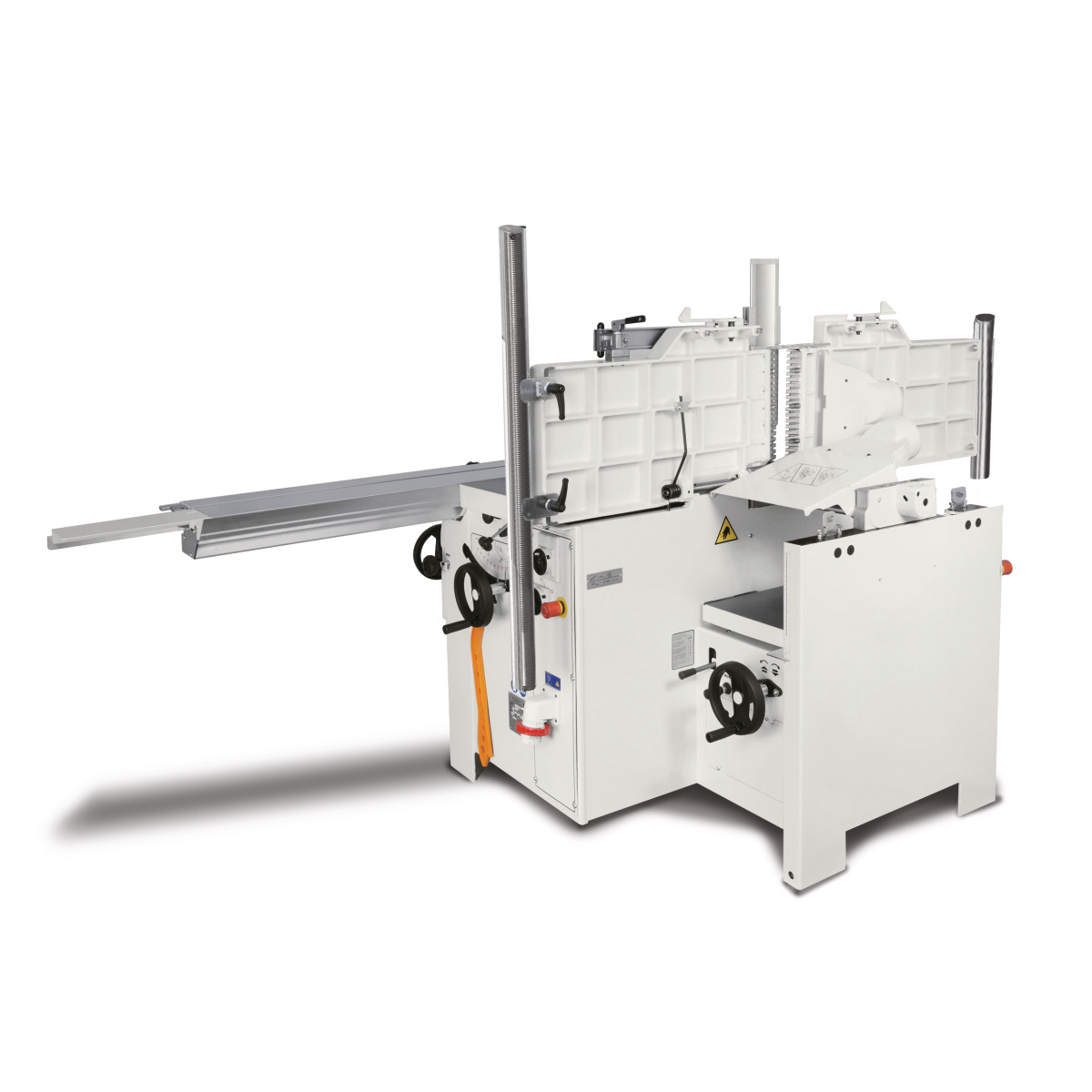

Beschreibung
- Stabile Stahl-Grauguss-Konstruktion

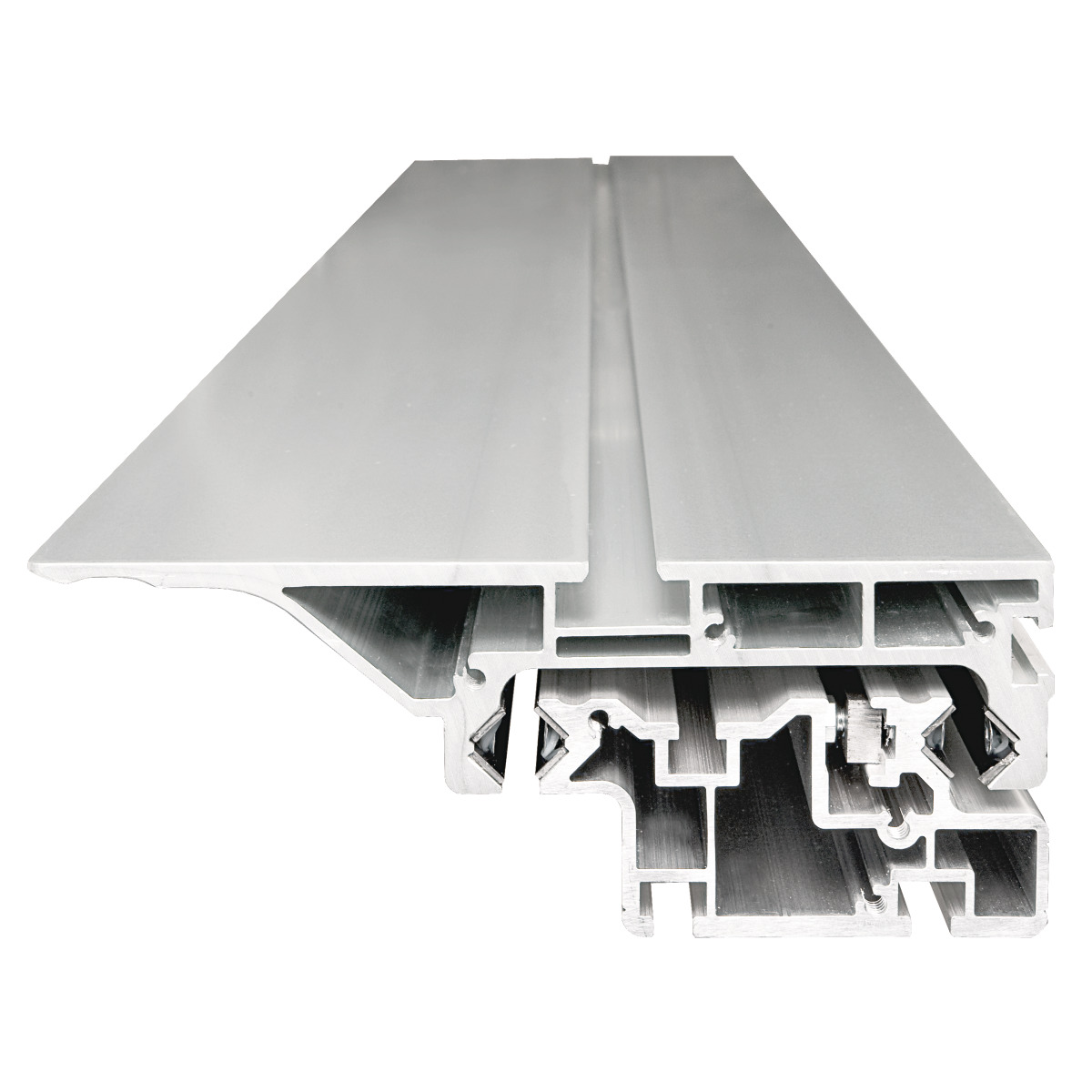

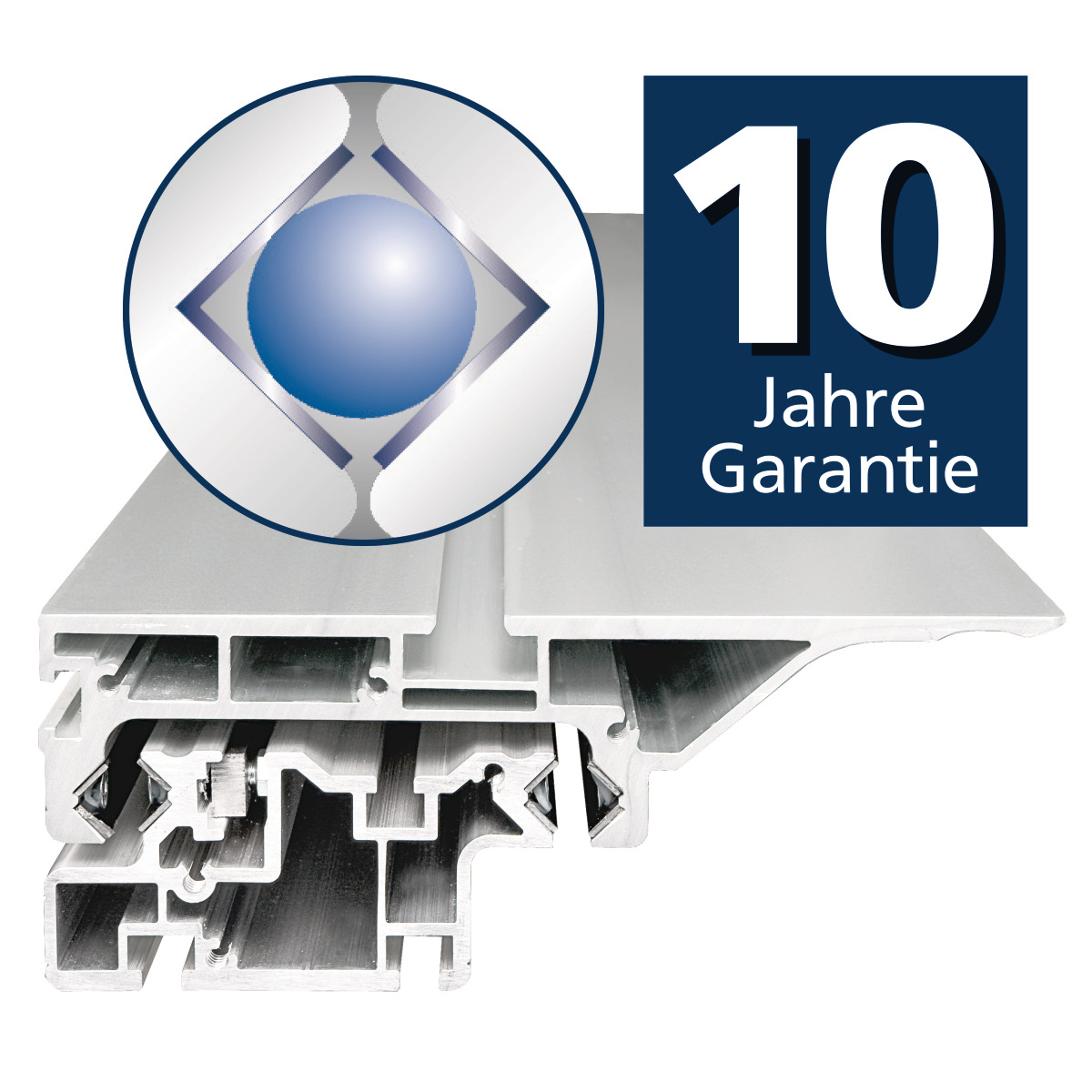

- Hochpräziser Formatschiebeschlitten aus eloxiertem Aluminium mit Laufweg 2250 mm

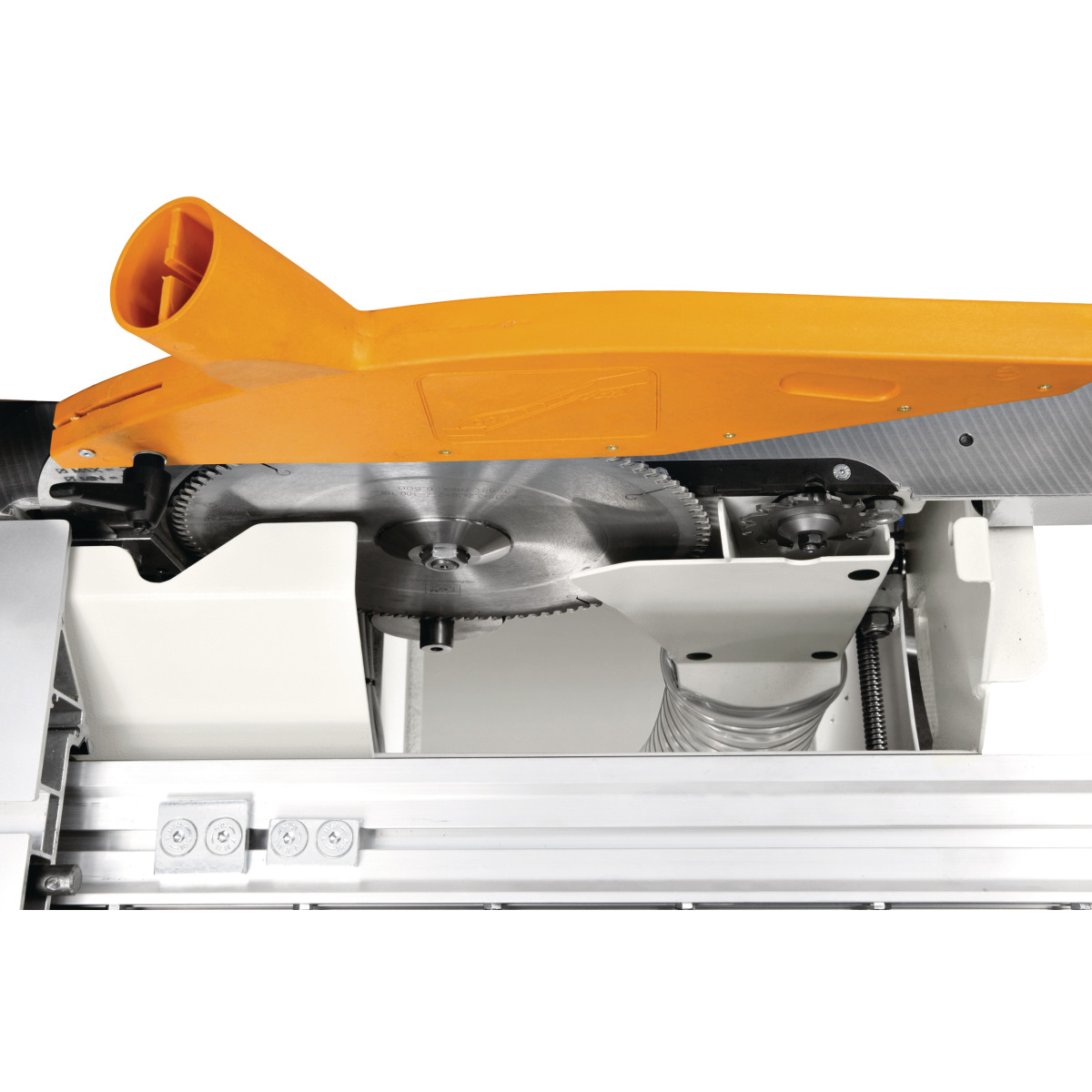

- Maximaler Sägeblatt-Durchmesser von 315 mm möglich, Sägeblatt bis 45° schwenkbar

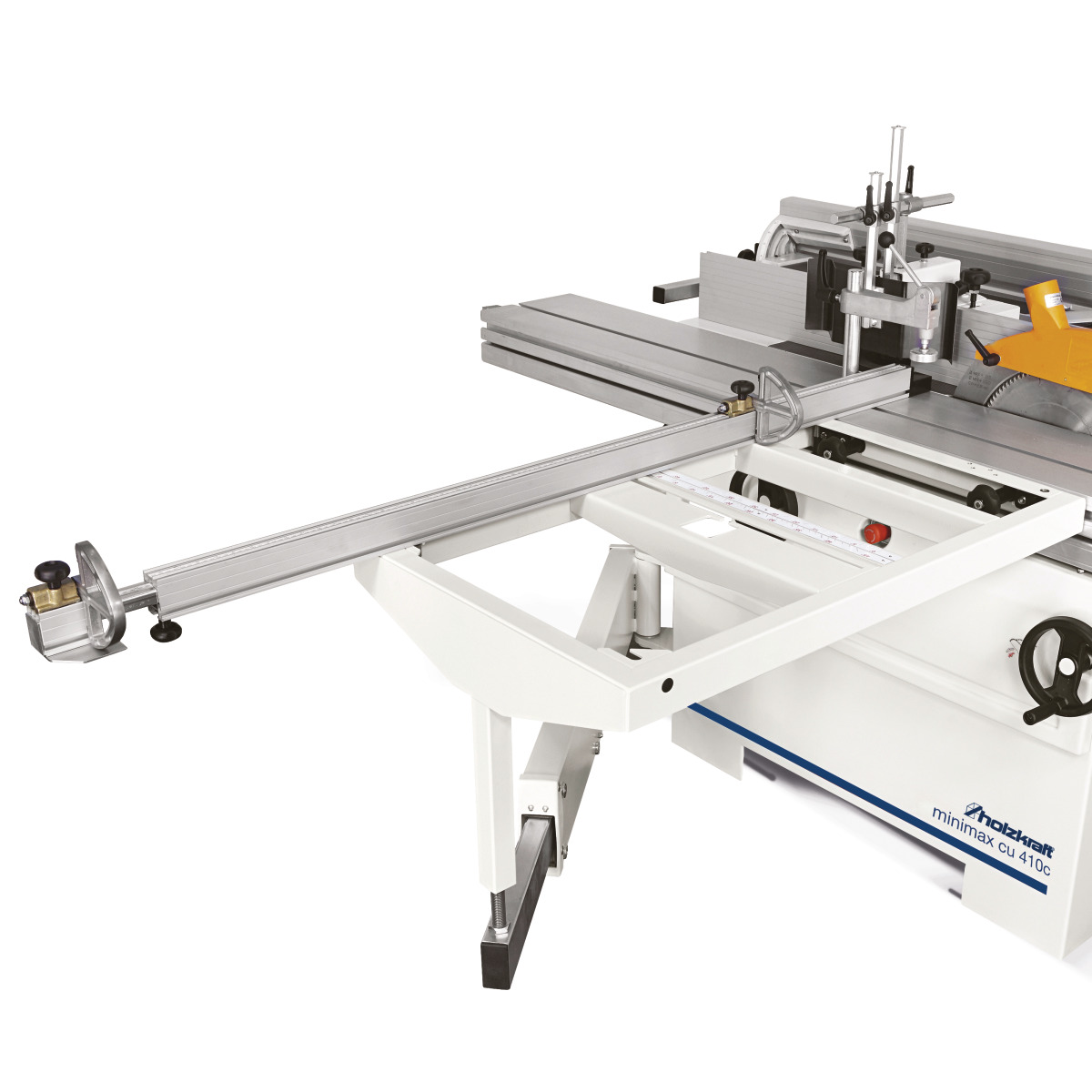

- Großer Besäumrahmen (960 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag

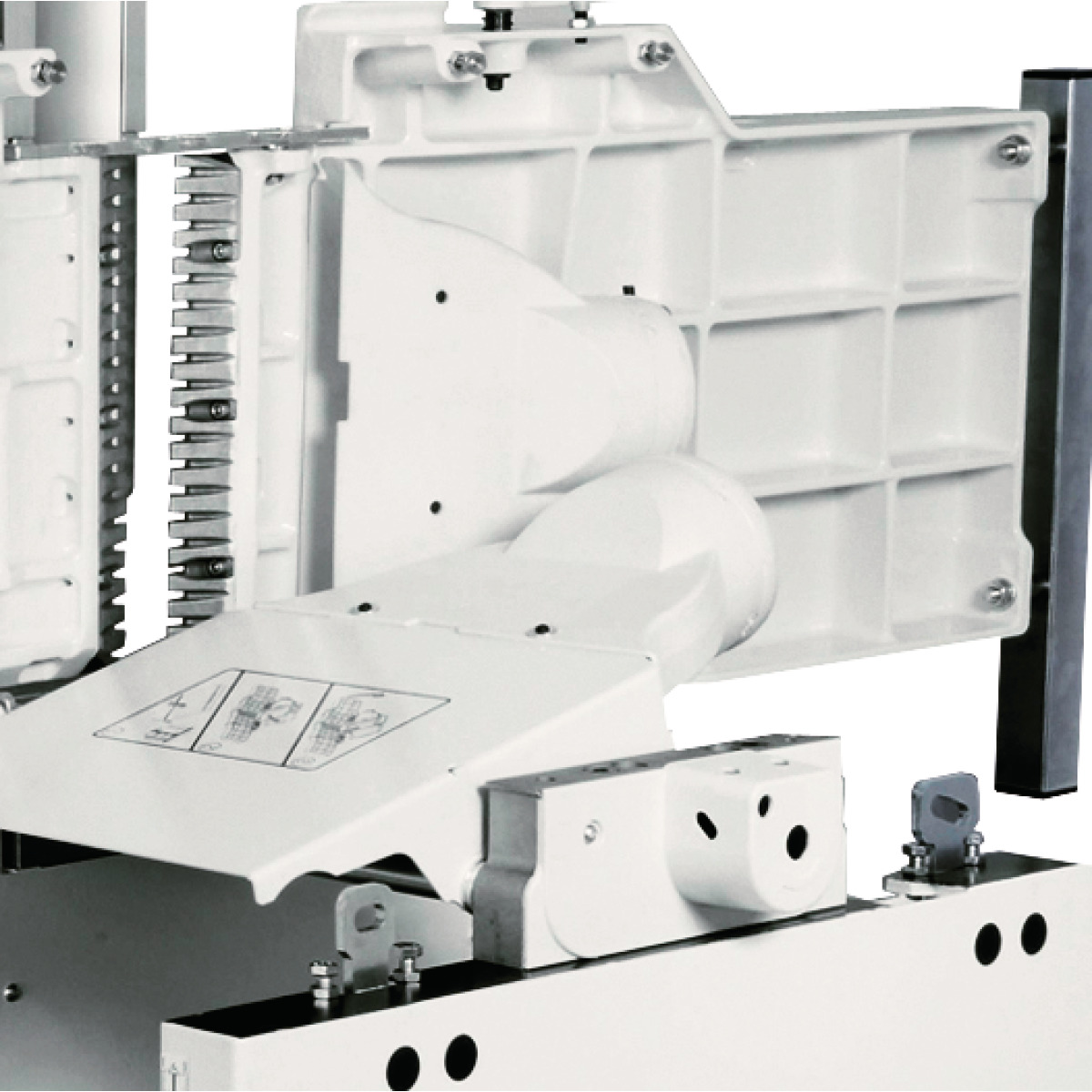

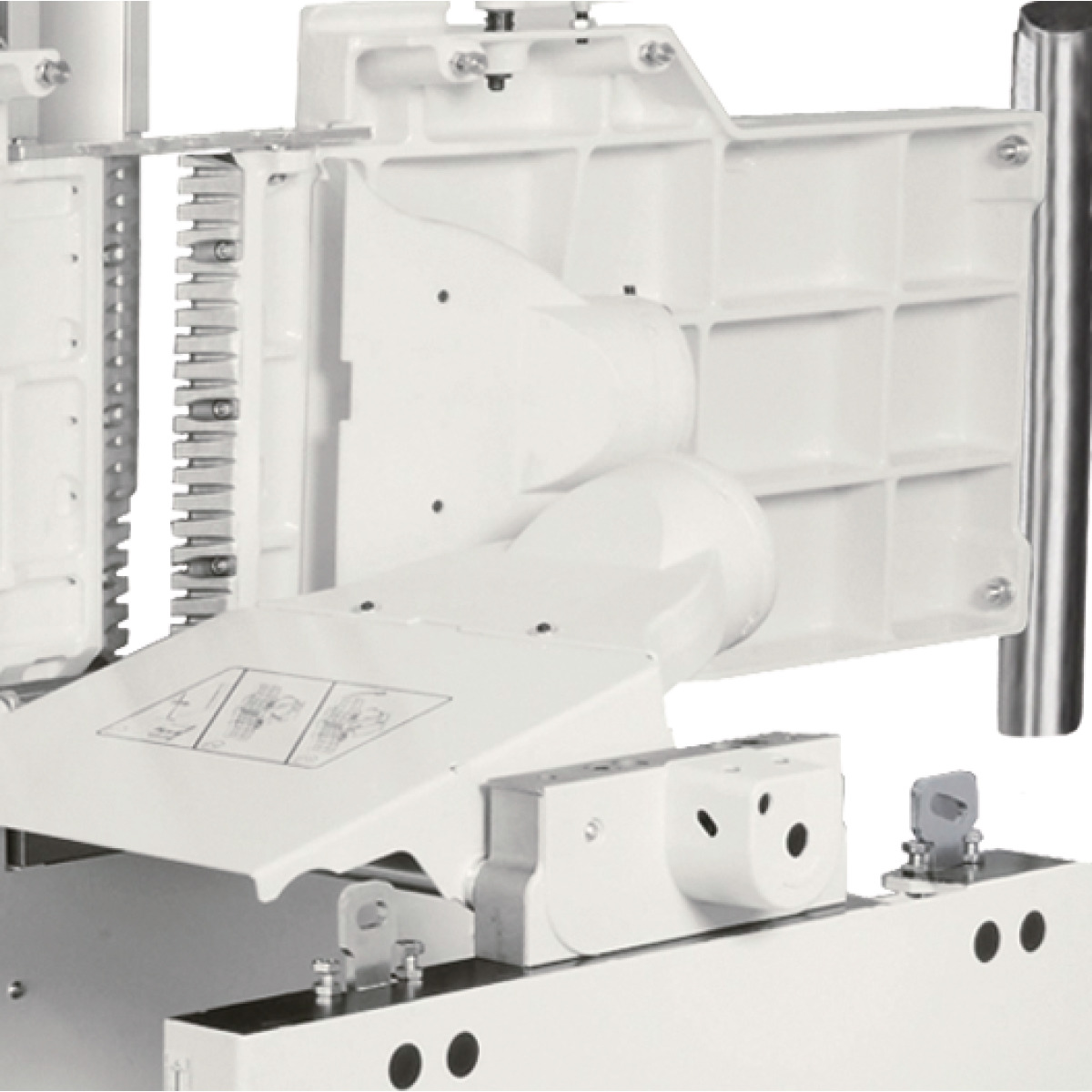

- Stark verrippte Abricht-Arbeitstische aus Grauguss, nachgeglüht und spannungsfrei für jahrzehntelange Stabilität und Planheit

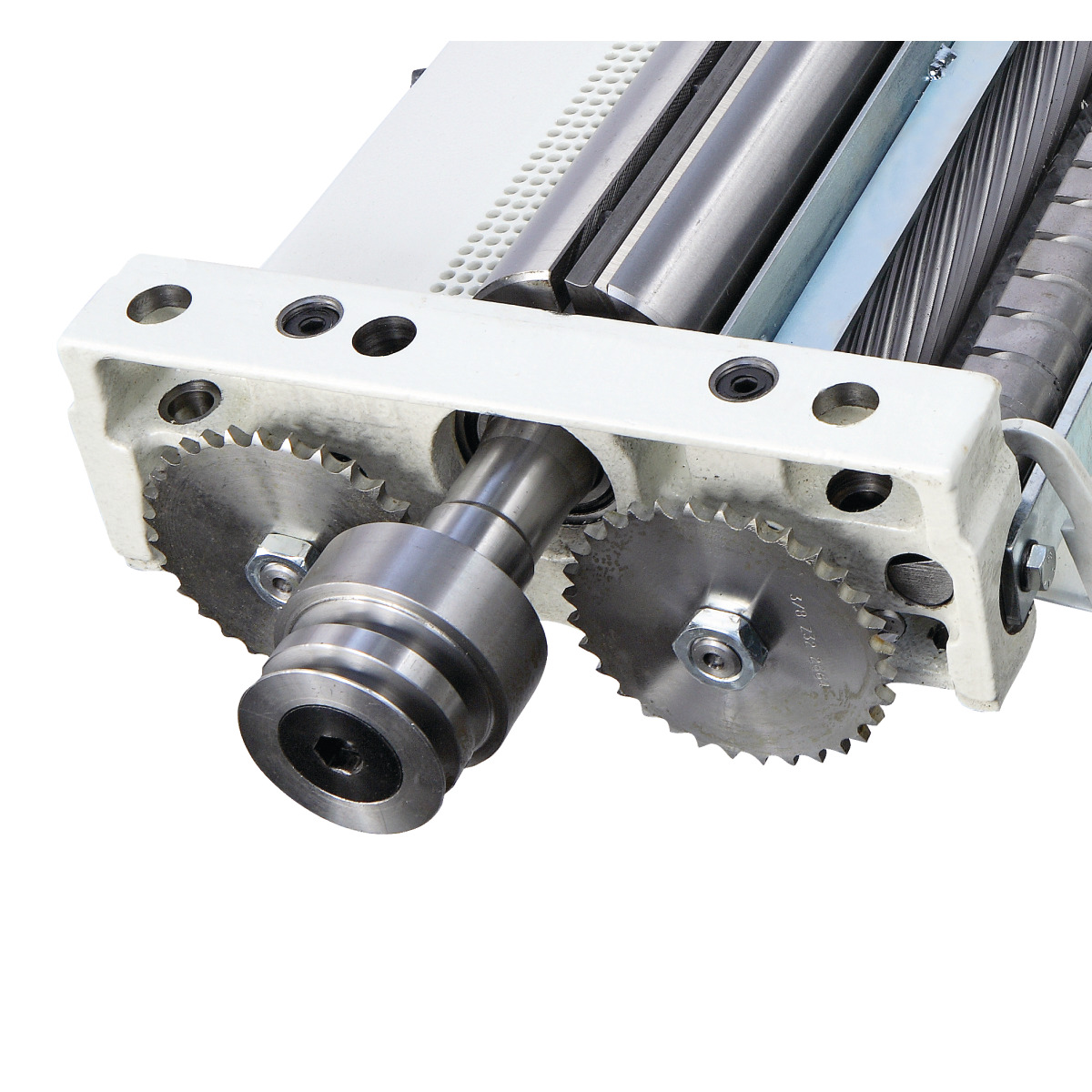

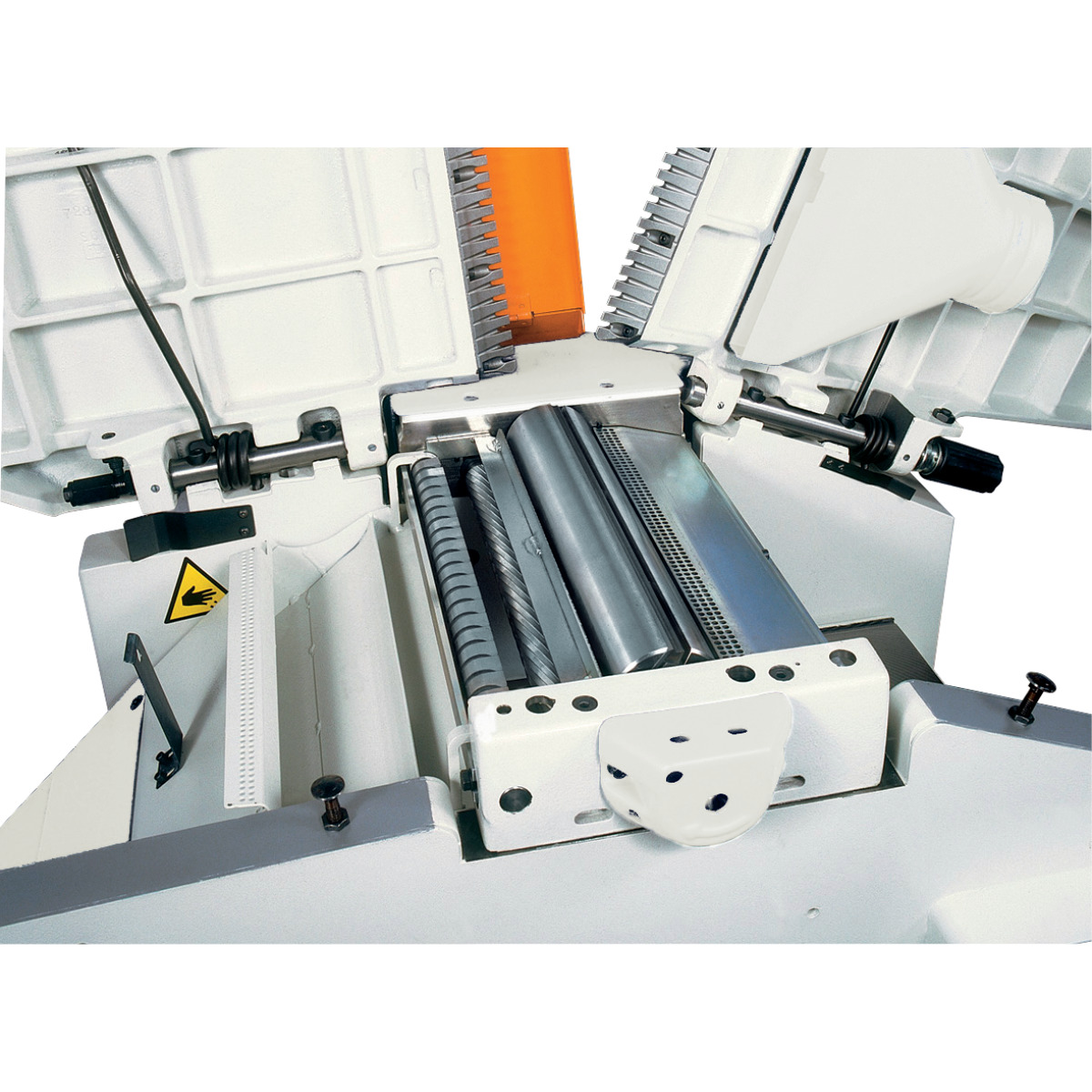

- Schrägverzahnte Stahleinzugswalze für gleichmäßigen Materialeinzug
- Drei Fräsgeschwindigkeiten, manuell einstellbar

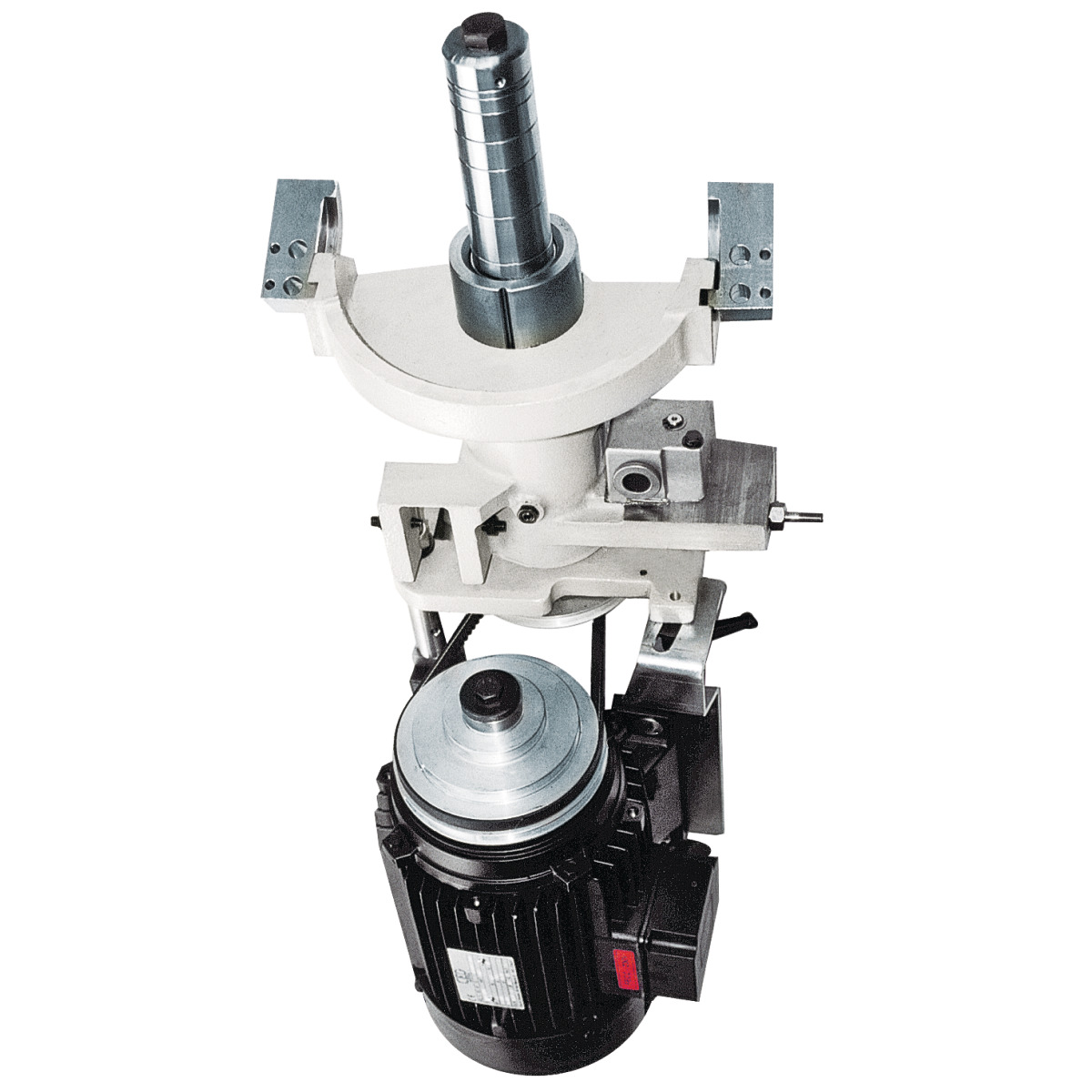

- Frässpindel mit Rechts-Linkslauf

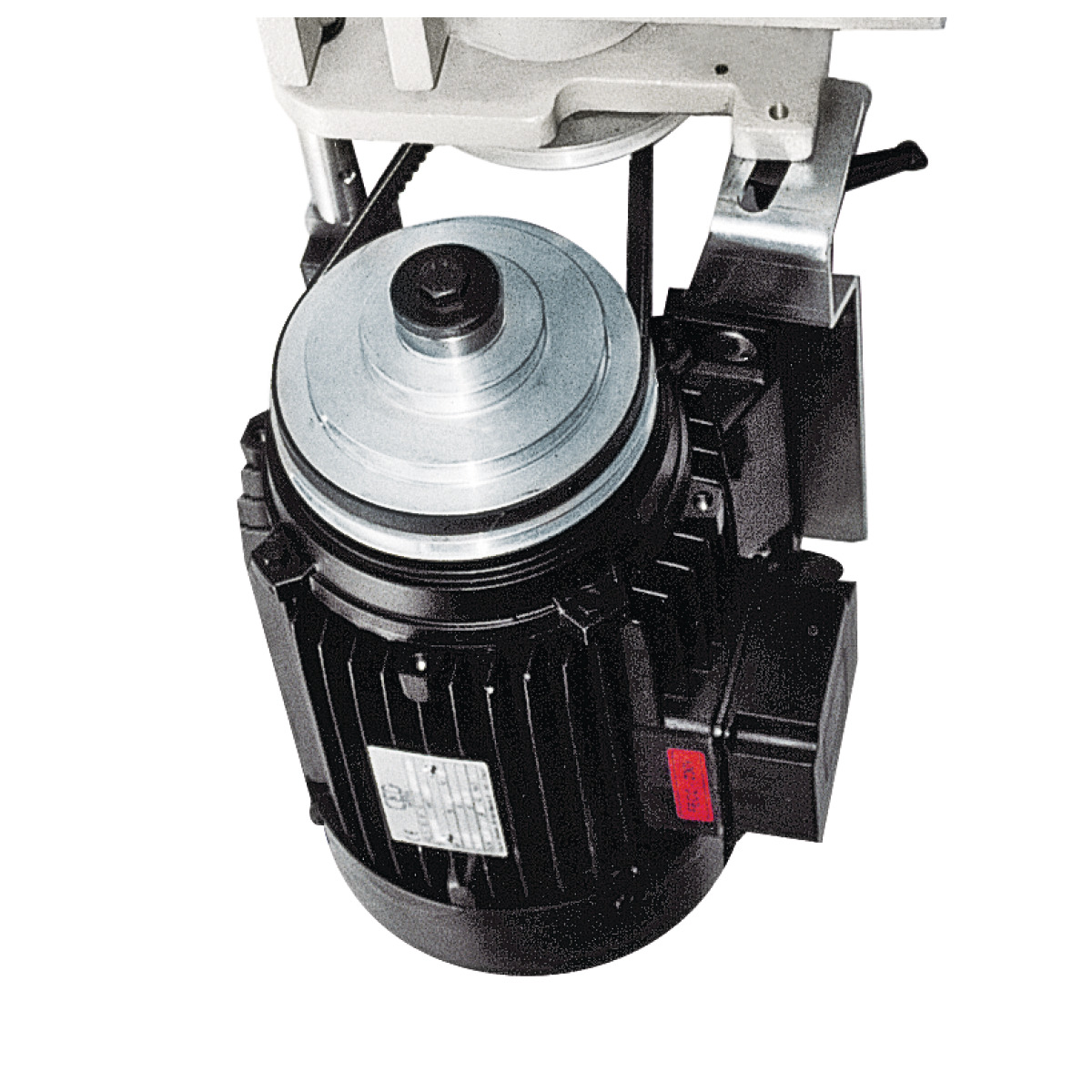

- Drei unabhängige Industriemotoren
- Mit abschließbarem Hauptschalter, Motorschutzschalter, Not-Aus-Schalter
Merkmale
| Abmessungen Formatschiebeschlitten | 270 x 124 x 2310 mm |
|---|---|
| Abrichttisch Breite | 300 mm |
| Abrichttisch Länge | 1510 mm |
| Absaugstutzen Durchmesser |
|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Absaugstutzen-Ø Sägeblattschutz | 60 mm |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 3 St |
| Arbeitsbereich Breite/Tiefe | 1600 mm |
| Arbeitsbereich Länge | 1600 mm |
| Arbeitsbreite | 300 mm |
| Arbeitshöhe Dicke max. | 230 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Besäumlänge | 2250 mm |
| Besäumrahmen | mit winkelverstellbarem Teleskopablänganschlag mit zwei Prof |
| Bogenfrässchutzhaube | ✔ |
| Dickentisch Breite | 300 mm |
| Dickentisch Länge | 585 mm |
| Drehzahl (Haupt-)Sägeblatt | 4000 min⁻¹ |
| Durchmesser (Haupt-)Sägeblatt | 315 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Arbeitsbereich | Die angegebenen Maße bitte mit dem Platzbedarf addieren, um |
| Erläuterung Durchmesser (Haupt-)Sägeblatt | mit Vorritzer |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |
| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 270 mm |
| Formatschiebeschlittenhöhe | 124 mm |
| Formatschiebeschlittenlänge | 2310 mm |
| Fräsanschlag | Sicherheits-Wendeanschlagbacken aus Aluminium |
| Gewicht (Netto) ca. | 525 kg |
| Gewicht ca. | 525 kg |
| Hobelwellendrehzahl | 5200 U/min. |
| Hobelwellendurchmesser | 72 mm |
| Hobelwellen-Ø / Anzahl Hobelmesser | 72 mm / 3 Stk. |

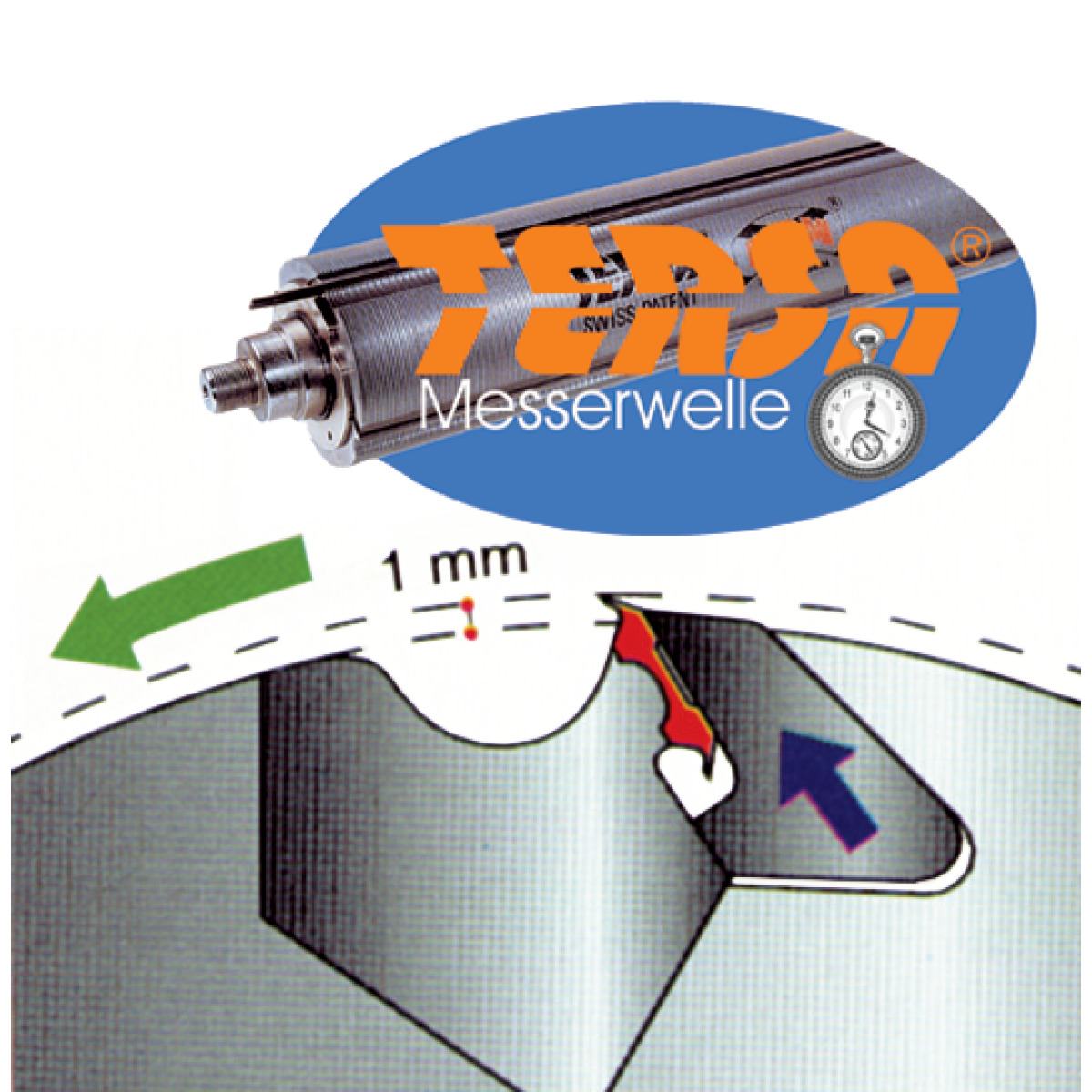

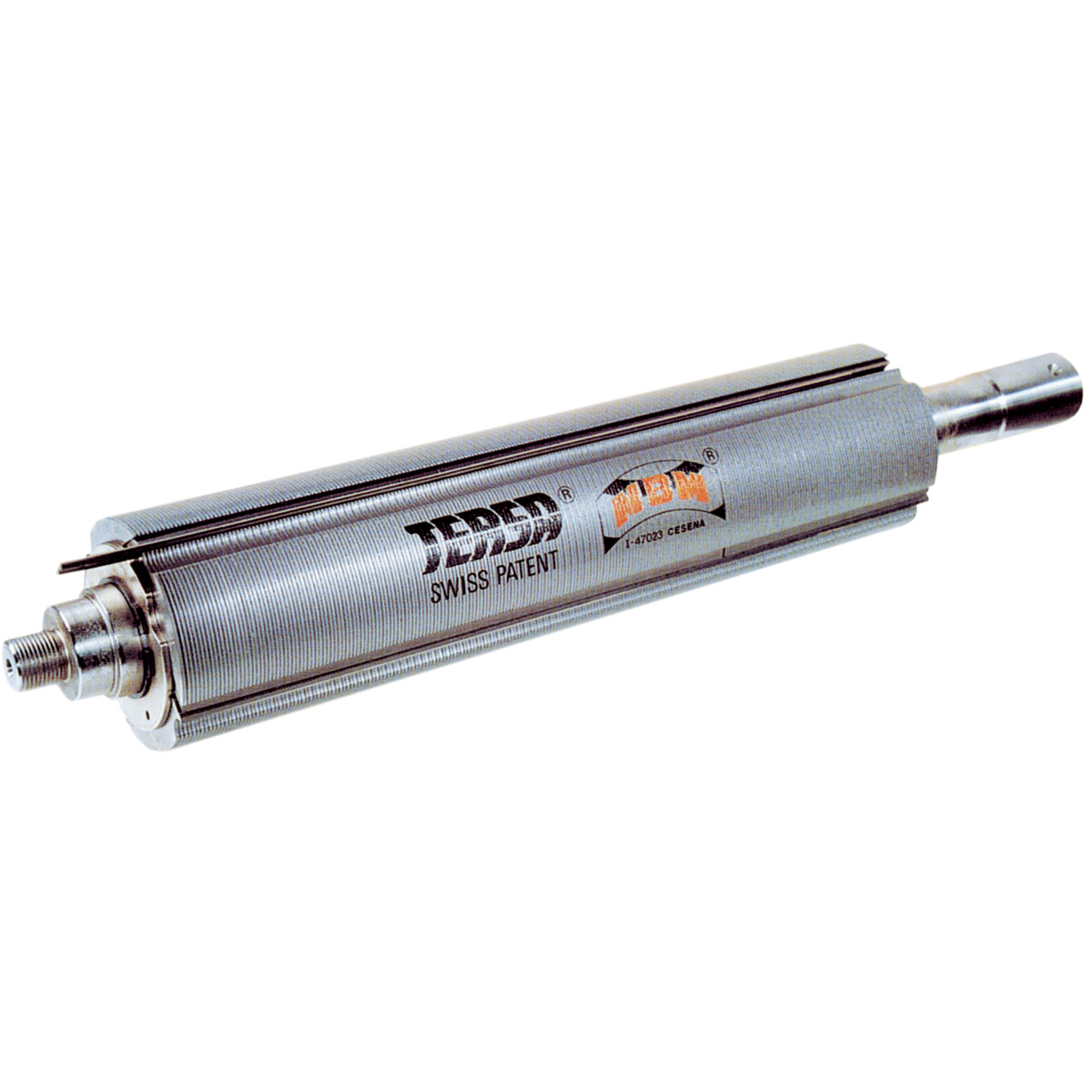

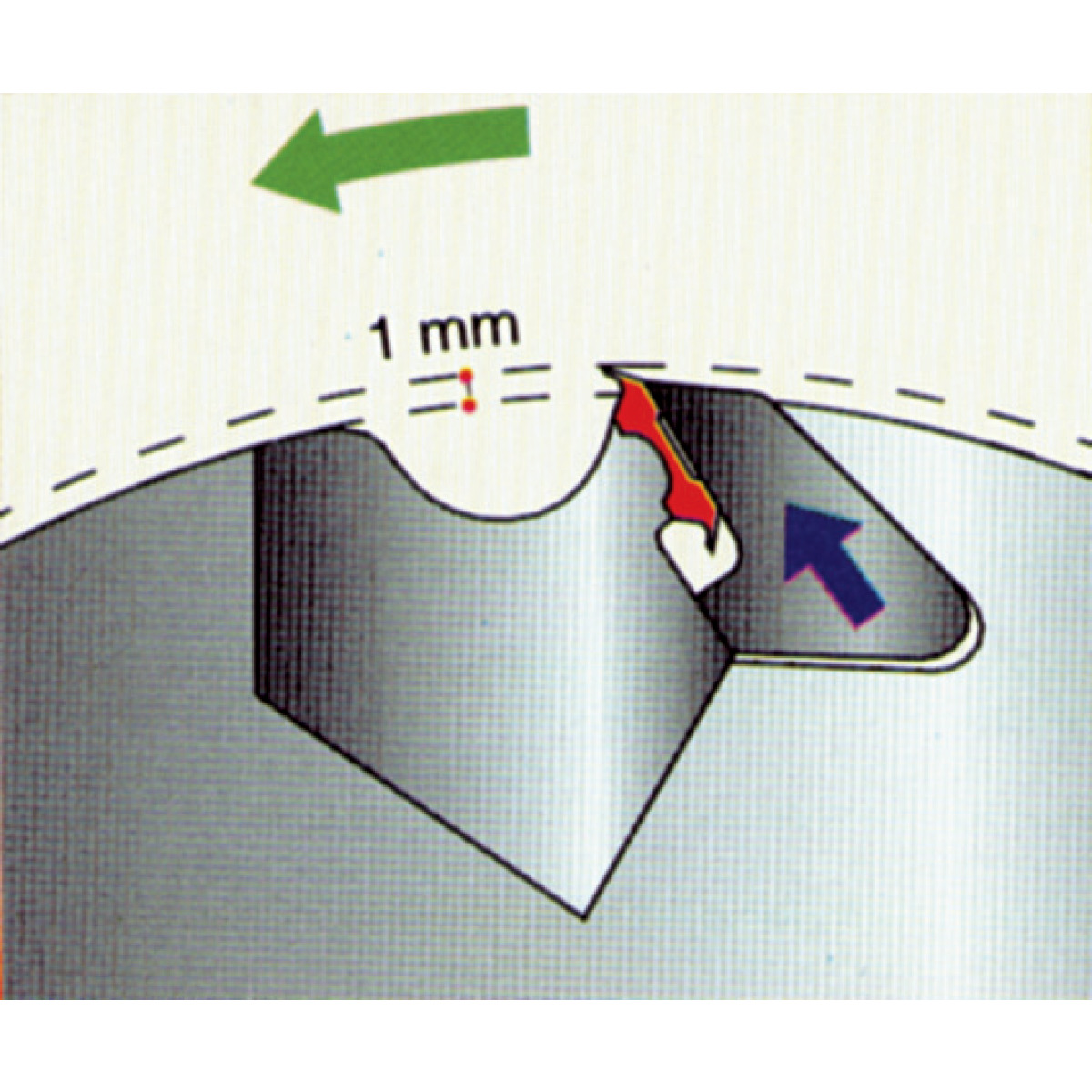

| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Leistung Antriebsmotor | 3 x 5,0 kW |
| Max. Ablängbreite links vom Sägeblatt | 2310 mm |
| max. Sägeblattdurchmesser m. Vorritz | 315 mm |
| Max. Sägeblattüberstand 45° | 78 mm |
| Max. Sägeblattüberstand 90° | 100 mm |
| Max. Schnitthöhe bei 45° | 63 mm |
| Max. Schnitthöhe bei 90° | 90 mm |
| max. Schnitthöhe bei 90° / 45° | 90 / 63 mm |
| Max. Spanabnahme | 4 mm |
| max. Werkzeugdurchmesser | 210 mm |
| max. Werkzeugdurchmesser versenkb. | 180 mm |
| max. Zapfenwerkzeugdurchmesser | 275 mm |
| min. / max. Arbeitshöhe | 3 mm / 230 mm |
| Motorleistung 400 V / 50 Hz / S6 - 40% | 3 x 5,0 kW |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 100 mm |
| Nutzlänge Spindel | 100 mm |

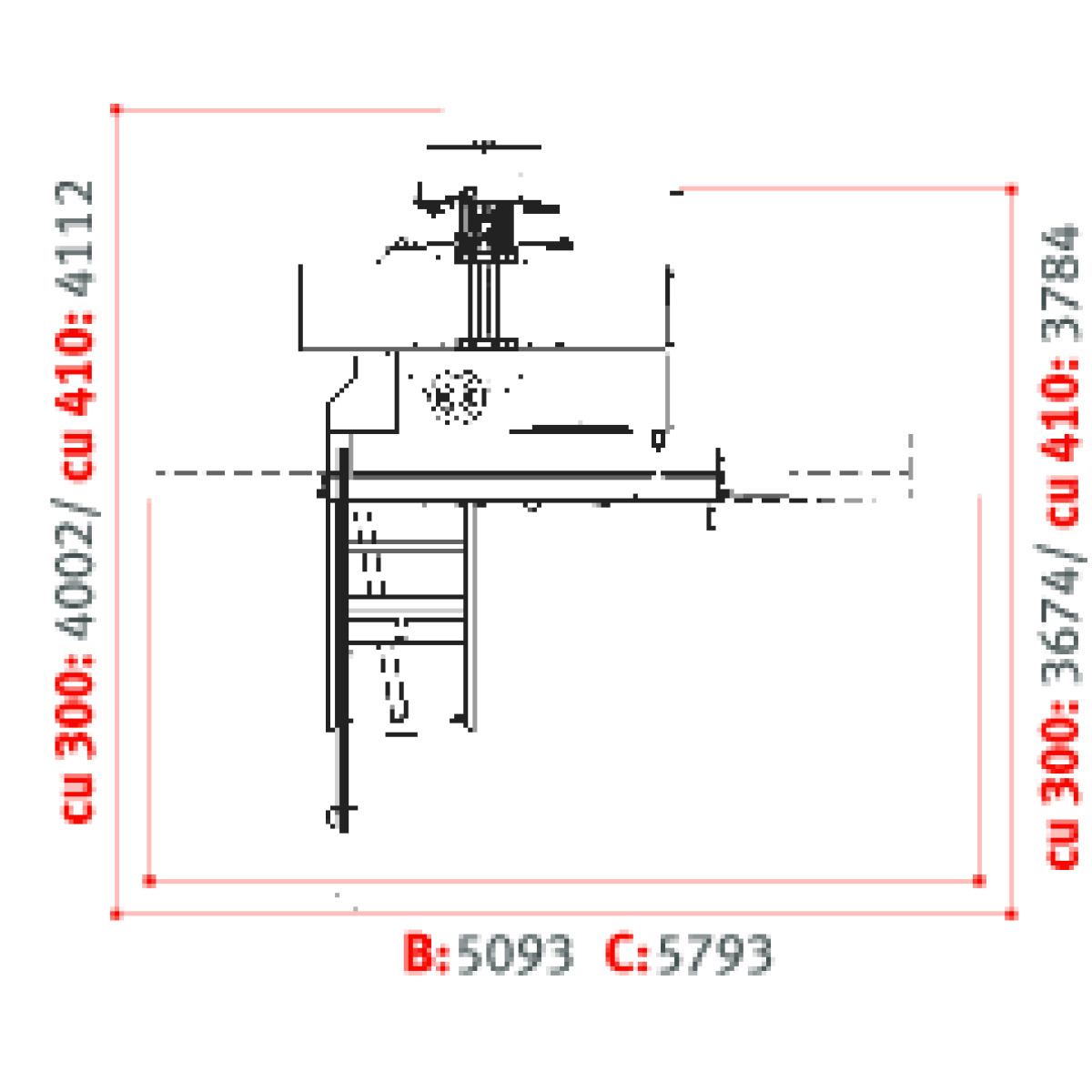

| Platzbedarf Breite/Tiefe | 4002 mm |
| Platzbedarf Länge | 5093 mm |
| Sägeblattneigung | 90 - 45 ° |
| Sägewellendrehzahl | 4000 U/min. |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite am Parallelanschlag | 820 mm |
| Schnittbreite mit Parallelanschlag | 820 mm |
| Schwenkarm für Vorschubapparat | optional erhältlich |
| Spanabnahme max. Abrichte | 4 mm |
| Spanabnahme max. Dicke | 4 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl | 3500/ 7000/ 10000 U/min |
| Spindeldrehzahl(en) | 3500/ 7000/ 10000 min⁻¹ |
| Spindeldurchmesser | 30 mm |
| Spindelneigung | 0 ° |
| Tischabmessung | 300 x 585 mm |
| Tischbreite | 335 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1115 mm |
| Vorritzeinrichtung | optional erhältlich |
| Vorschubgeschwindigkeit | 7 m/min |
| Werkzeugdurchmesser max. | 210 mm |
| Werkzeugdurchmesser max. absenkbar | 180 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 275 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
