Beschreibung
- Zum Sägen, Fräsen, Abrichthobeln, Dickenhobeln und optional Langlochbohren
- Die Arbeitstische aus stark verripptem Grauguss und das Untergestell aus geschweißtem Stahl garantieren Verwindungssteifigkeit und vibrationsfreies Arbeiten

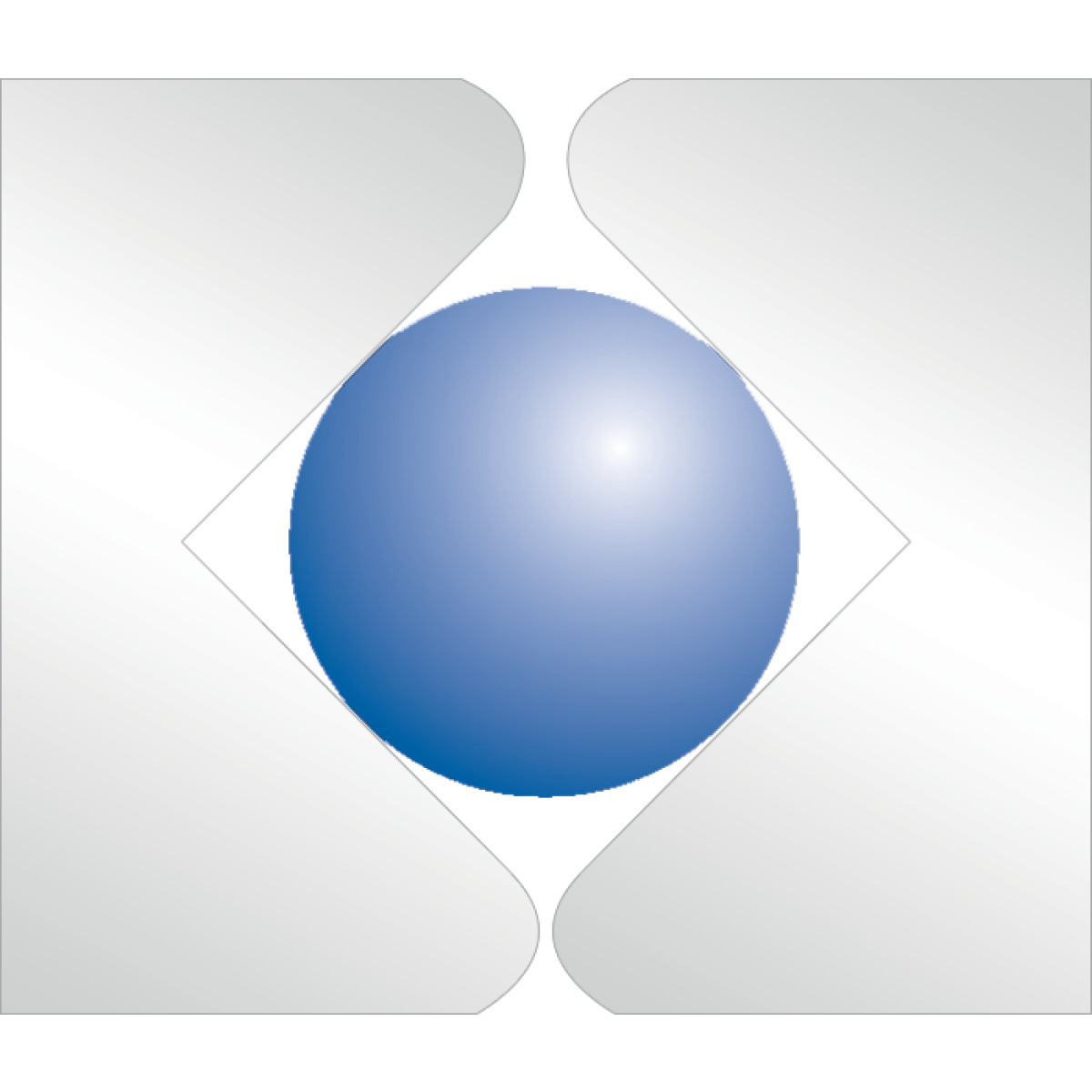

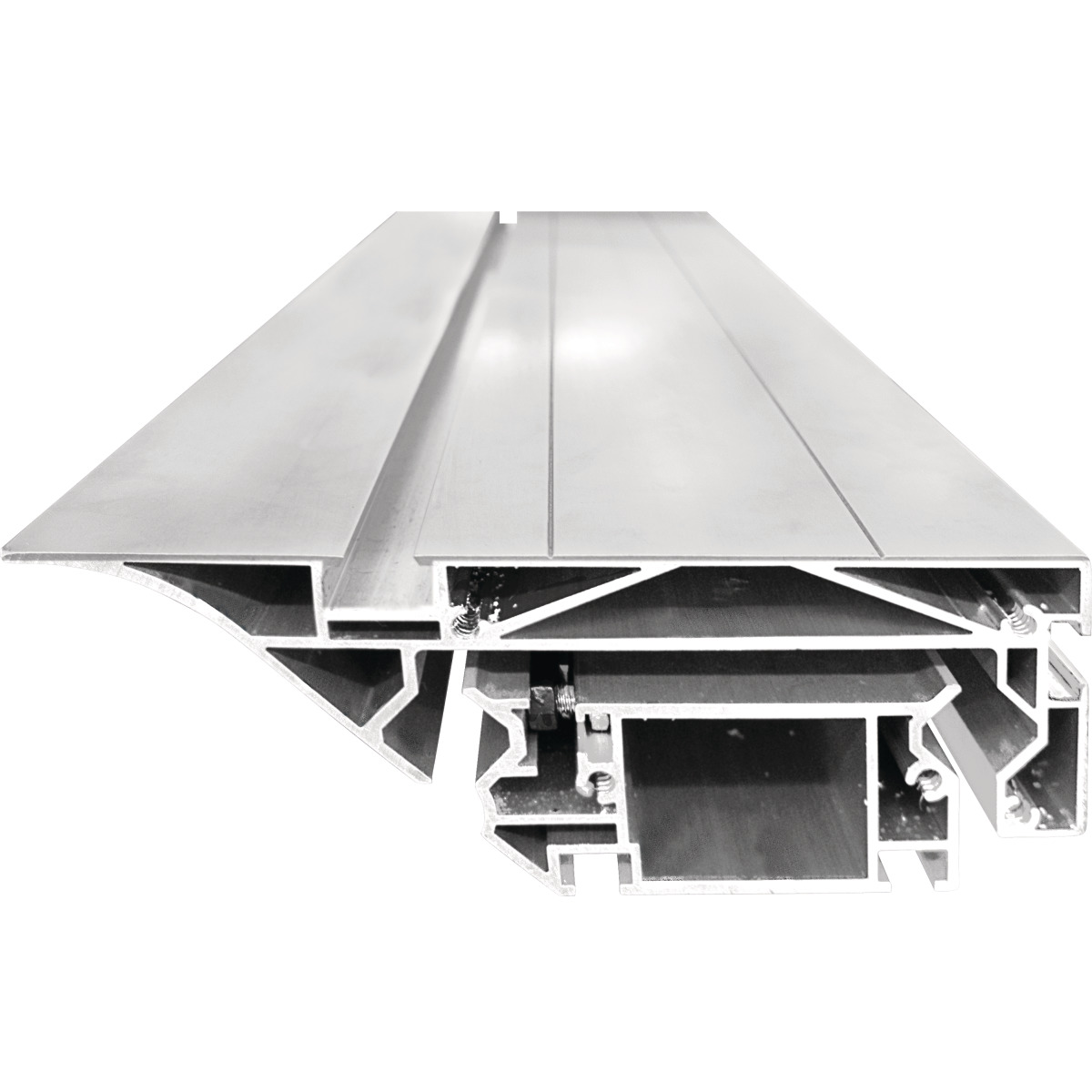

- Einzigartig in dieser Leistungsklasse: leichtgängiger Alu-Formatschiebeschlitten, eloxiert, mit Kugelkontaktsystem
- Schwenkbares Sägeblatt von 90° - 45°

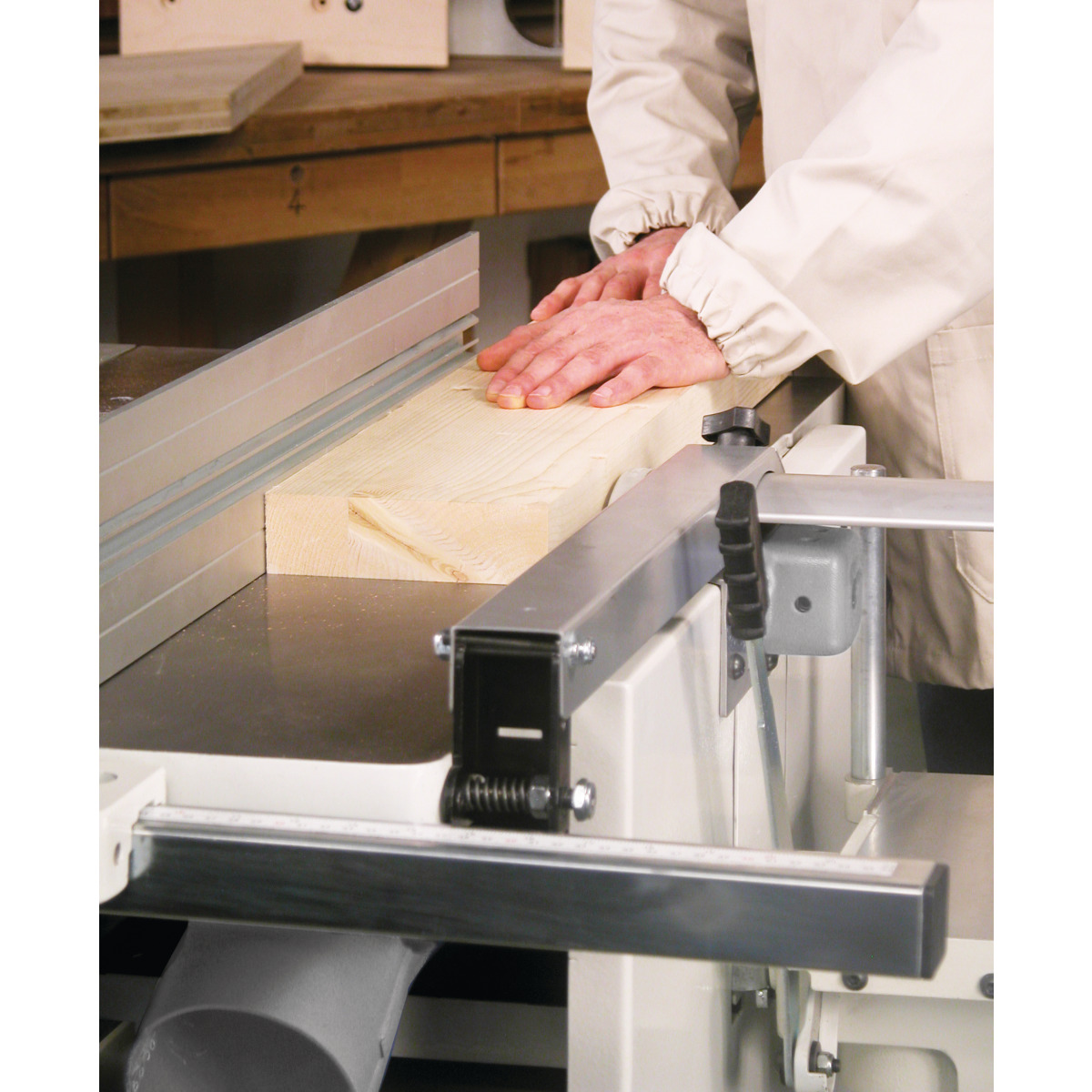

- Besäumrahmen mit Gradskala und Aluminium-Ablänganschlag für Winkelschnitte bei Platten und großen Werkstücken

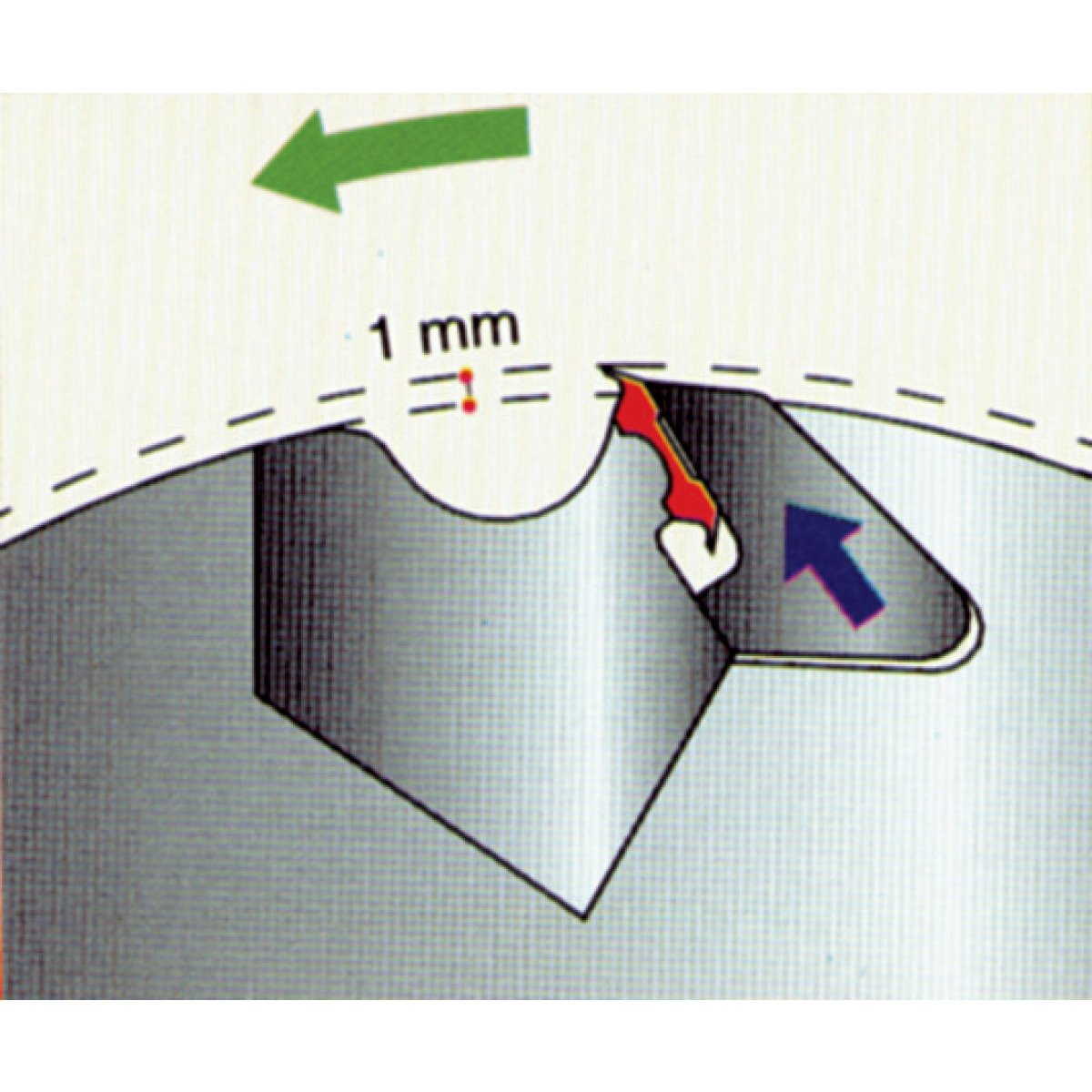

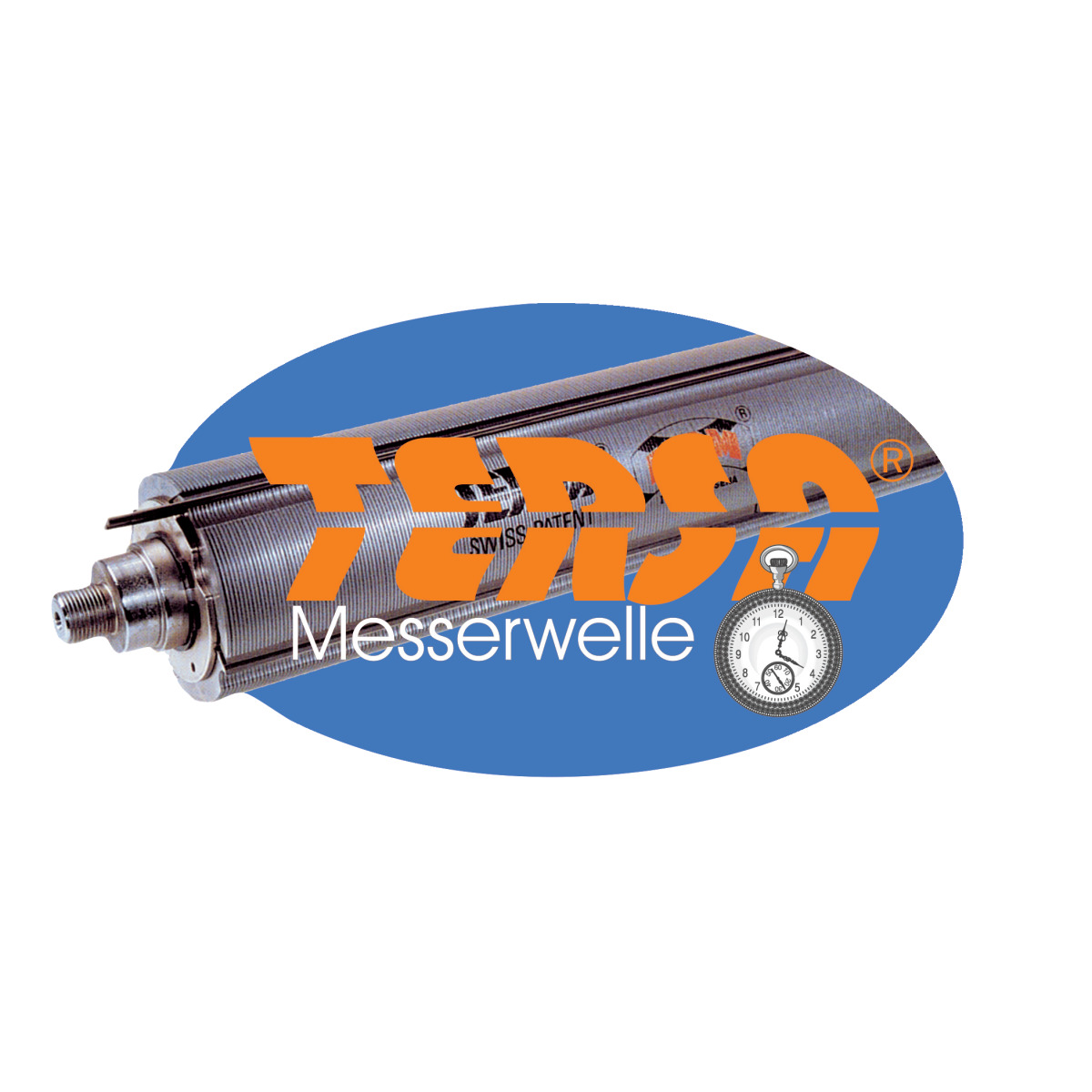

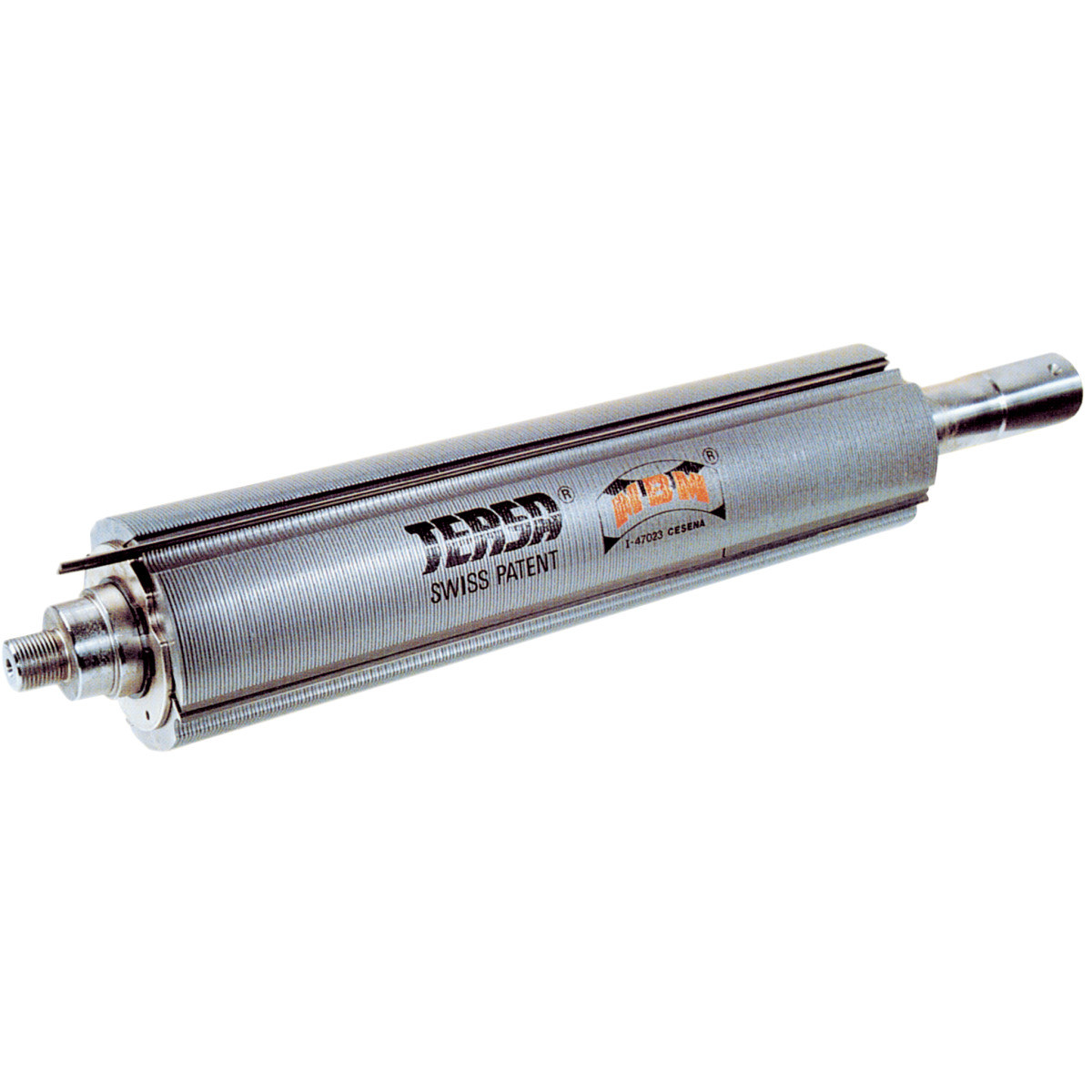

- Hobelaggregat mit TERSA-Schnellwechselsystem mit drei Hobelmessern

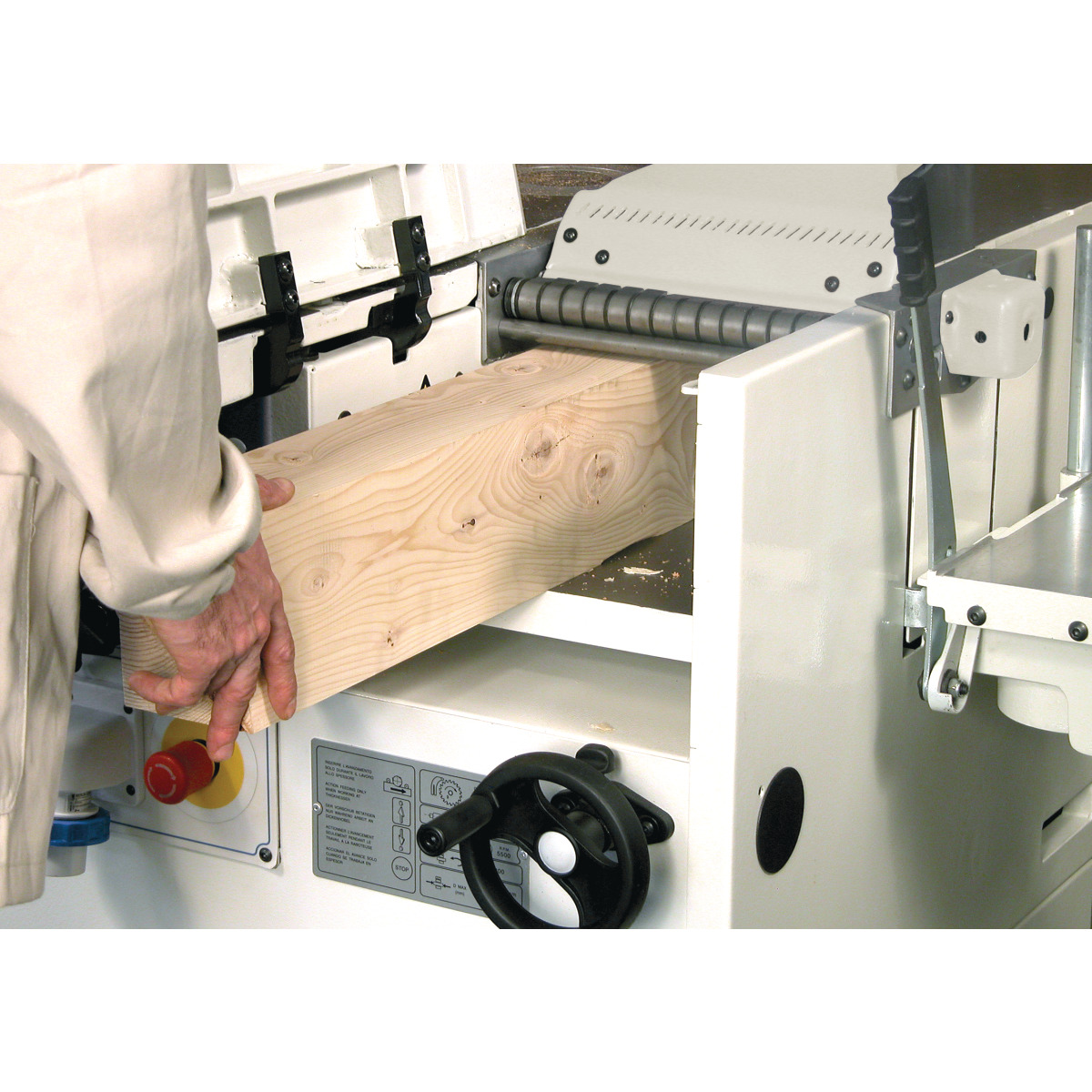

- Schräg verzahnte Stahleinzugswalze für konstanten Werkstückeinzug beim Dickenhobeln

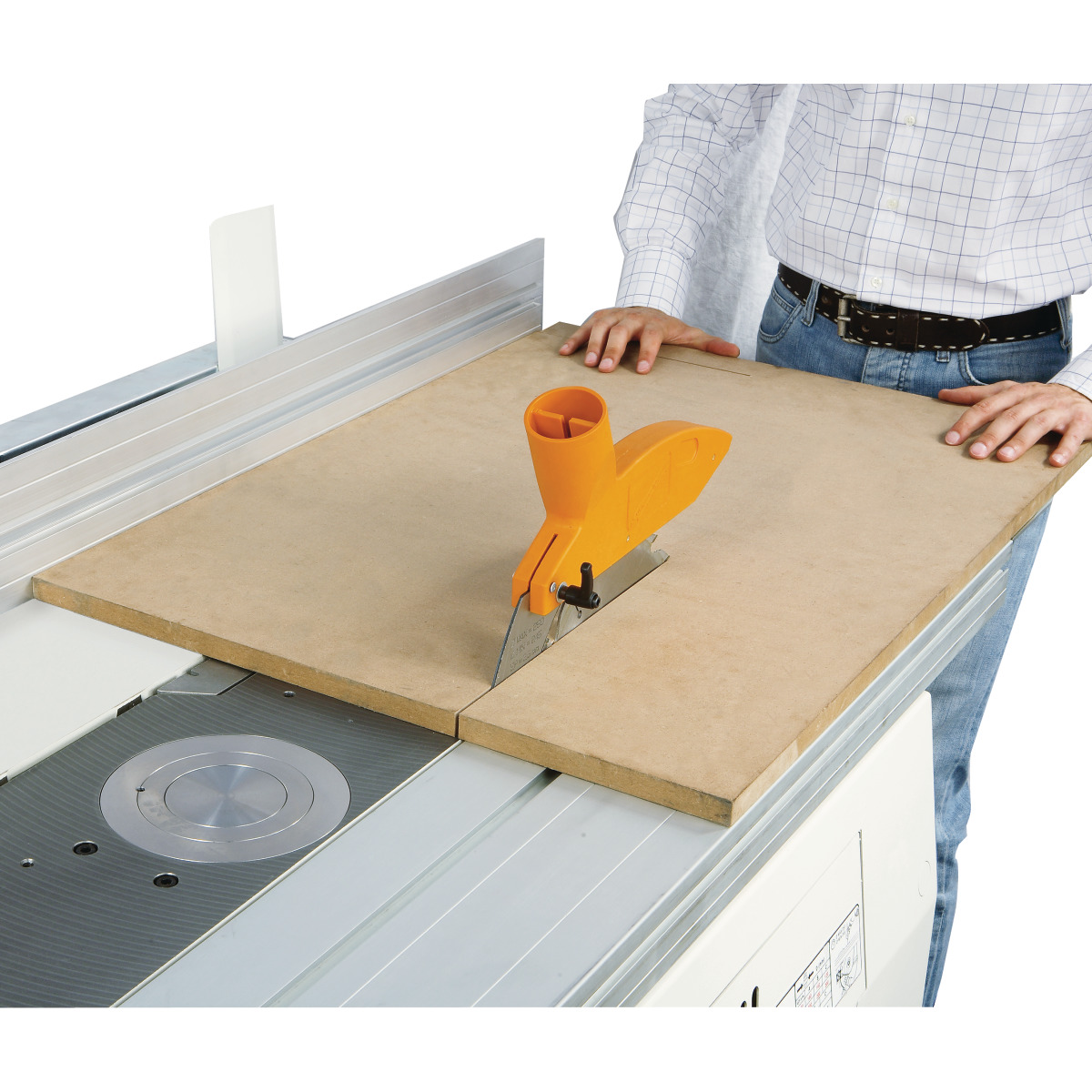

- Bogenfrässchutzhaube zum Profilieren, serienmäßig mit Feineinstellung
- Fräsaggregat mit zwei Geschwindigkeiten
- Antrieb der Aggregate über drei unabhängige Motoren
- Qualität Made in Italy
Merkmale
| Abrichte Spanabnahme max. | 3 mm |
|---|---|
| Abrichttisch Breite | 260 mm |
| Abrichttisch Länge | 1040 mm |
| Absaugstutzen Durchmesser |
|
| Absaugstutzendurchmesser Sägeblattschutz | 60 mm |
| Anschläge | Kombi Abricht-/Parallelanschlag |
| Anschlussspannung | 400 V |
| Anzahl Hobelmesser | 3 St |
| Arbeitshöhe Dicke max. | 200 mm |
| Arbeitshöhe Dicke min. | 3 mm |
| Aufnahmeleistung | 3 x 1,84 mm |
| Besäumlänge | 1200 mm |
| Besäumrahmen | mit winkelverstellbarem Ablänganschlag mit einer Anschlagbac |
| Bogenfrässchutzhaube | ✔, mit Feineinstellung |
| Dicke Arbeitshöhe max. | 200 mm |
| Dicke Arbeitshöhe min. | 3 mm |
| Dicke Spanabnahme max. | 3 mm |
| Dickentisch Breite | 260 mm |
| Dickentisch Länge | 450 mm |
| Durchmesser (Haupt-)Sägeblatt | 250 mm |
| Durchmesser Vorritzsägeblatt | 250 mm |
| Einschaltdauer Antriebsmotor | 40 % |
| Erläuterung Platzbedarf | Die Maße berücksichtigen maximale Verfahrwege oder Nutzlänge |

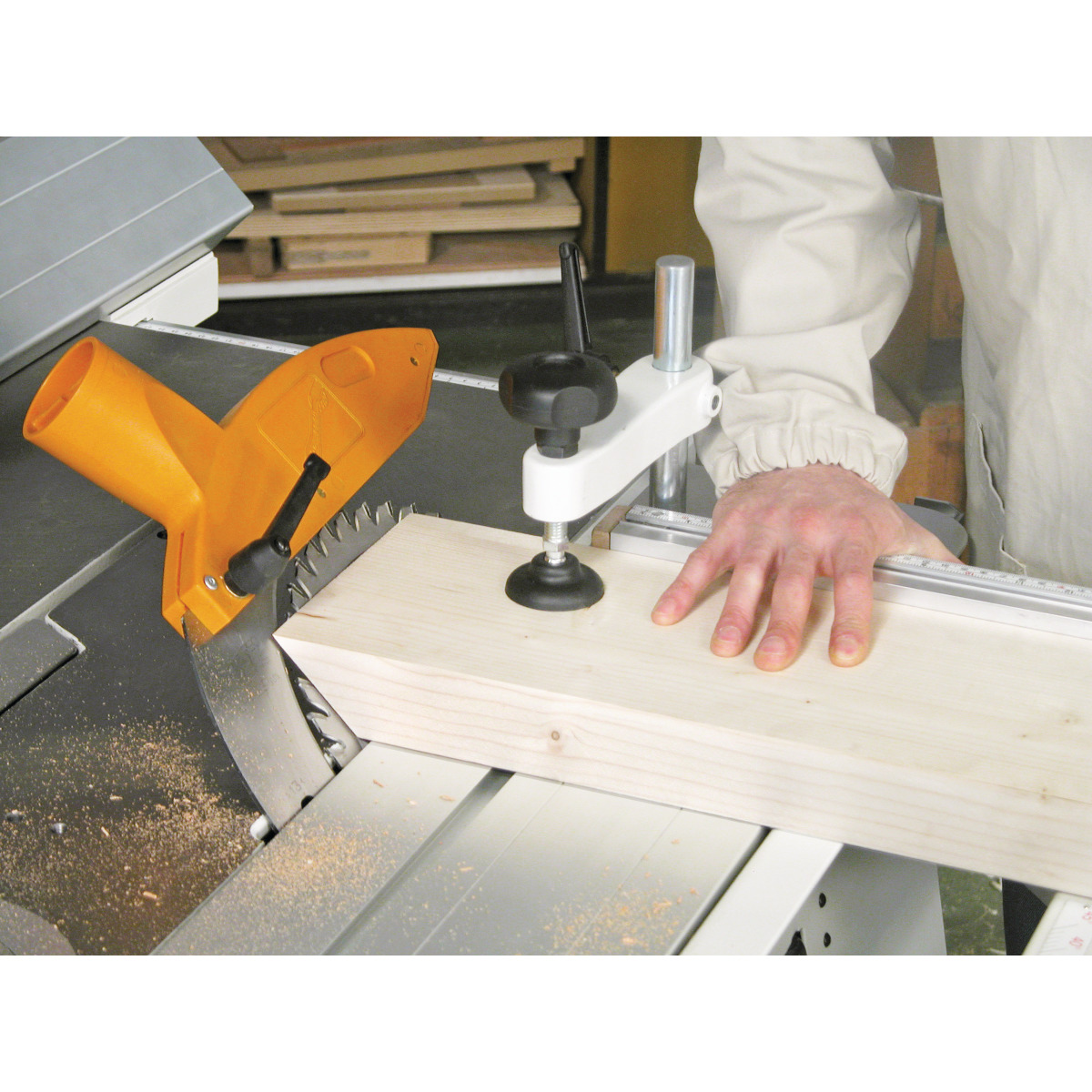

| Exzenterspanner | ✔ |
| Formatschiebeschlittenbreite | 201 mm |
| Formatschiebeschlittenhöhe | 70 mm |
| Formatschiebeschlittenlänge | 1140 mm |
| Frässpindel Dorndurchmesse | 30 mm |
| Frässpindel Drehzahl(en) | 5000 - 75000 U/min |
| Frässpindel Neigung | 0 Grad |
| Frässpindel Nutzlänge | 75 mm |
| Fräswerkzeugdurchmesser max. absenkbar | 150 mm |
| Fräswerkzeugdurchmesser max. nicht absenkbar | 160 mm |
| Fräswerkzeugdurchmesser max. Zapfenfräsen | 180 mm |
| Gewicht (Netto) ca. | 240 kg |
| Gewicht ca. | 240 kg |
| Hobelmesserwelle Durchmesser | 62 mm |
| Hobelmesserwelle Typ | TERSA |
| Hobelwellendurchmesser | 62 mm |
| Hobelwellentyp | TERSA |
| Höhenverstellung und Schwenkung des Fräsaggregats | manuell |
| Höhenverstellung und Schwenkung des Sägeaggregats | manuell |
| Leistung Antriebsmotor | 3 x 1,8 kW |
| Max. Ablängbreite links vom Sägeblatt | 1200 mm |
| Max. Sägeblattüberstand 45° | 60 mm |
| Max. Sägeblattüberstand 90° | 75 mm |
| Max. Schnitthöhe bei 45° | 40 mm |
| Max. Schnitthöhe bei 90° | 67 mm |
| Neigungswinkel Säge-/Abrichtanschlag | 90/45 Grad |
| Nennbetriebsart Antriebsmotor | S6 |
| Netzfrequenz | 50 Hz |
| Nutzlänge der Spindel | 75 mm |
| Phase(n) | 3 Ph |

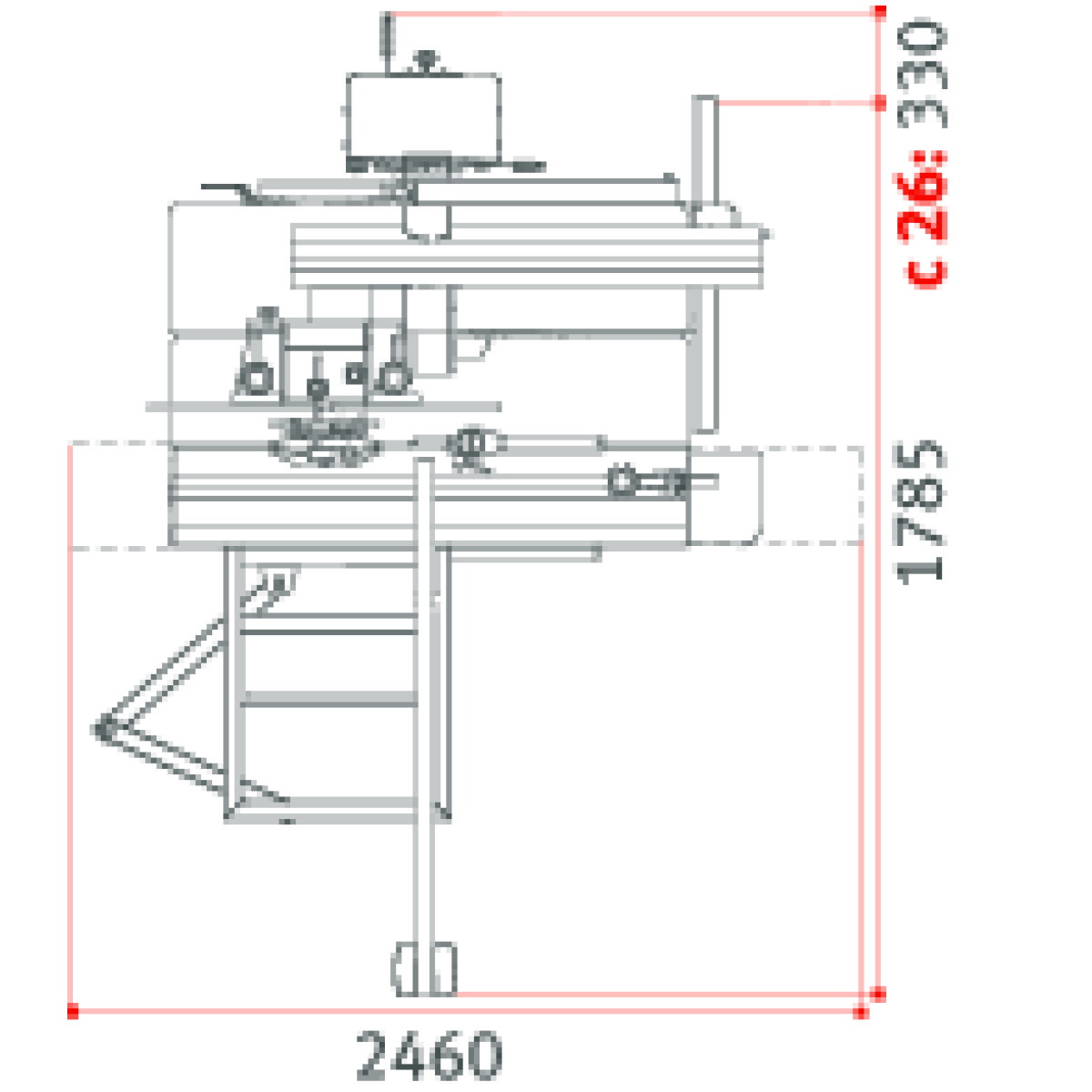

| Platzbedarf Breite/Tiefe | 2115 mm |
| Platzbedarf Länge | 2460 mm |
| Sägeblattneigung | 90 - 45 Grad |
| Sägetisch Breite | 224 mm |
| Sägetisch Höhe | 900 mm |
| Sägetisch Länge | 1024 mm |
| Schiebeschlitten | aus eloxiertem Aluminium |
| Schnittbreite mit Parallelanschlag | 500 mm |
| Spanabnahme max. Abrichte | 3 mm |
| Spanabnahme max. Dicke | 3 mm |
| Spindeldorndurchmesser | 30 mm |
| Spindeldrehzahl(en) | 5000 – 7500 min⁻¹ |
| Spindelneigung | 0 ° |
| Stromart | AC |
| Tischbreite | 224 mm |
| Tischhöhe | 900 mm |
| Tischlänge | 1024 mm |
| Vorschubgeschwindigkeit | 6 m/min |
| Werkzeugdurchmesser max. | 160 mm |
| Werkzeugdurchmesser max. absenkbar | 150 mm |
| Werkzeugdurchmesser max. Zapfenfräsen | 180 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
