Beschreibung
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach–Stahlhalter
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausrückfunktion in der X– und Z–Achse
- Zweikanaliger Rechts–Links Schalter geprüft nach EN 23125
- DC 24 Volt Elektrik mit Zwei–Kanal–Sicherheitsschaltung nach EN 23125
- Drehfutterschutz geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Herausziehbare Spänewanne mit Führungsschienen
- Not–Halt Einrichtung mit Fußbetätigung
- LED–Maschinenlampe im Späneschutz integriert

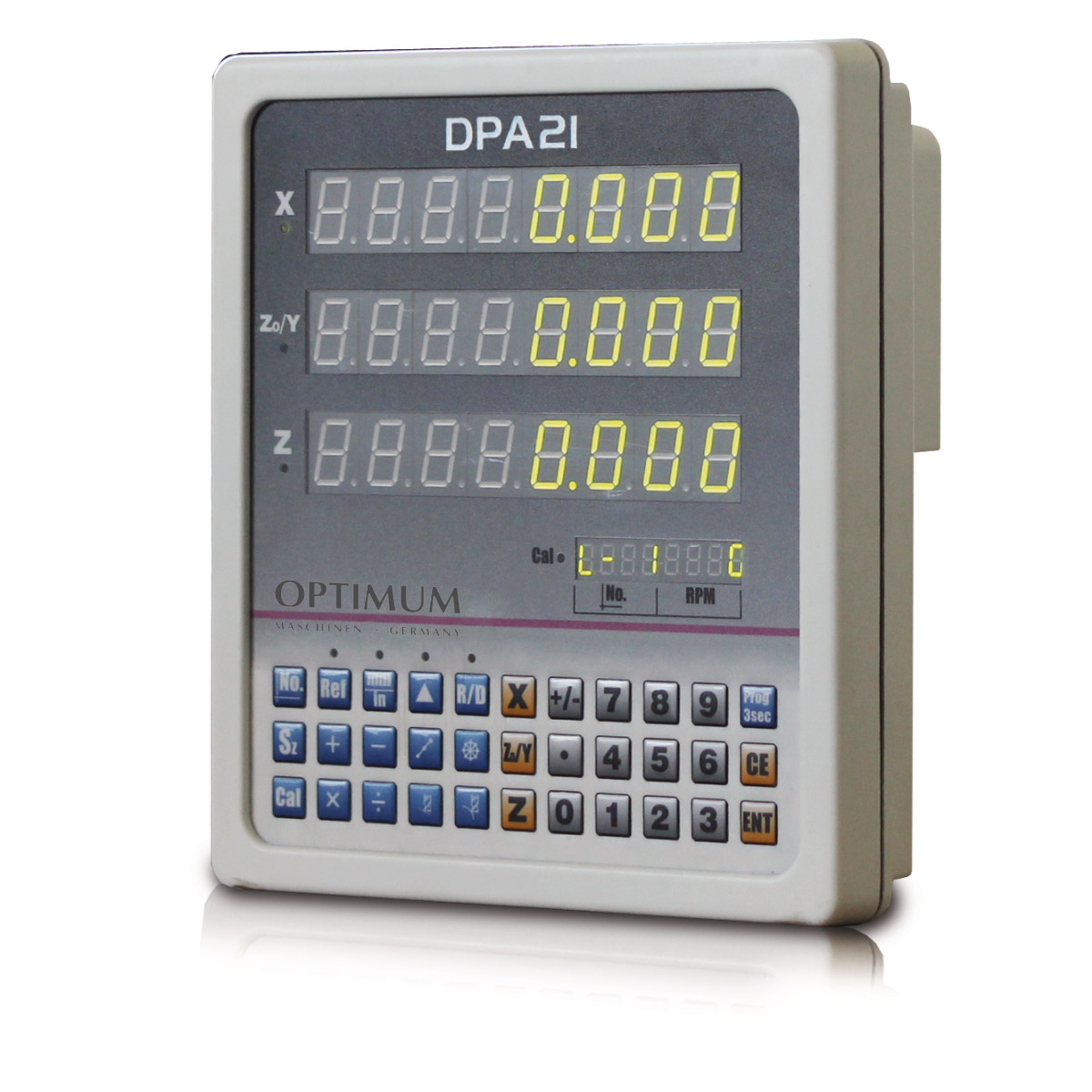

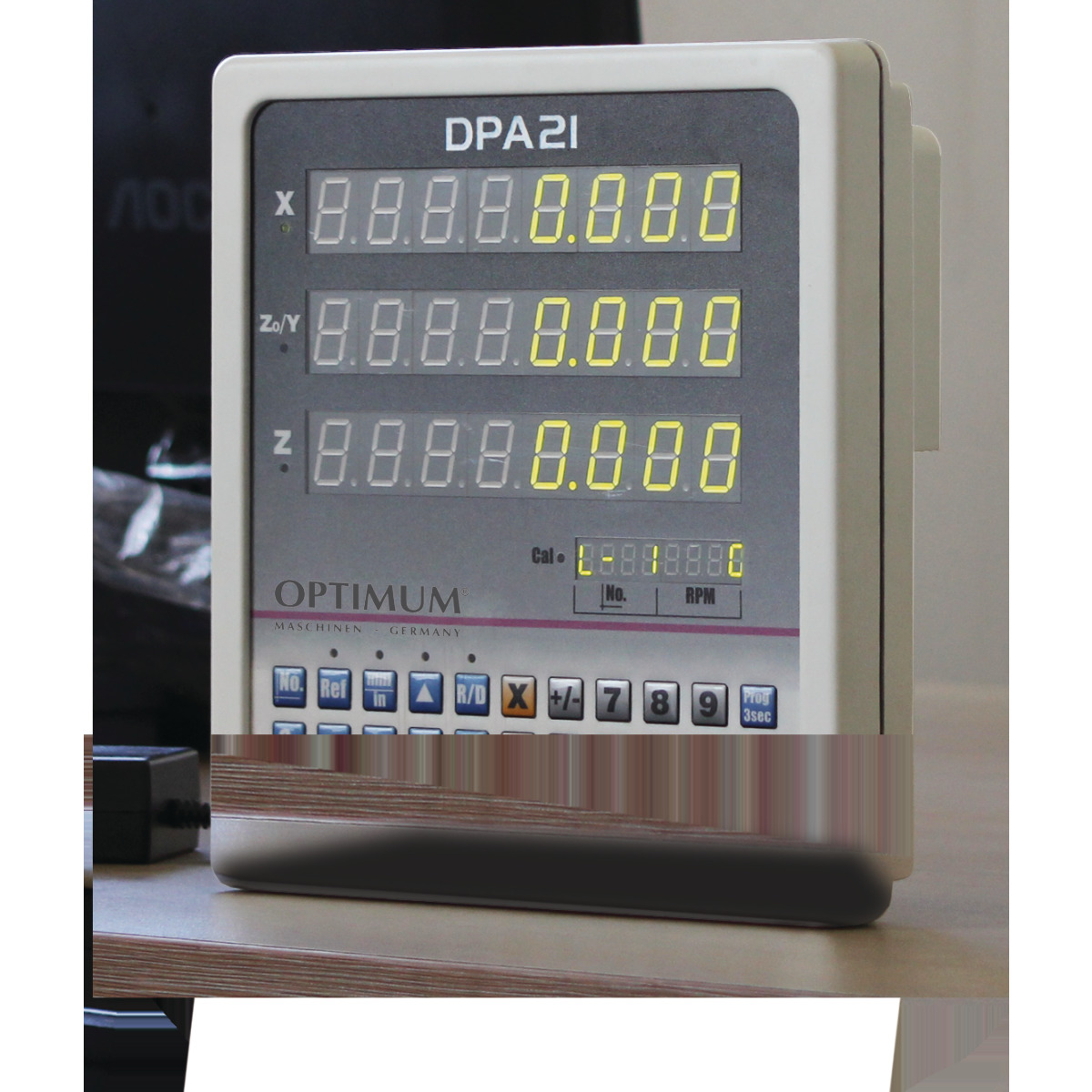

- Digitale Positionsanzeige DPA 21
- Drehzahlwechsel leicht einstellbar über Potentiometer

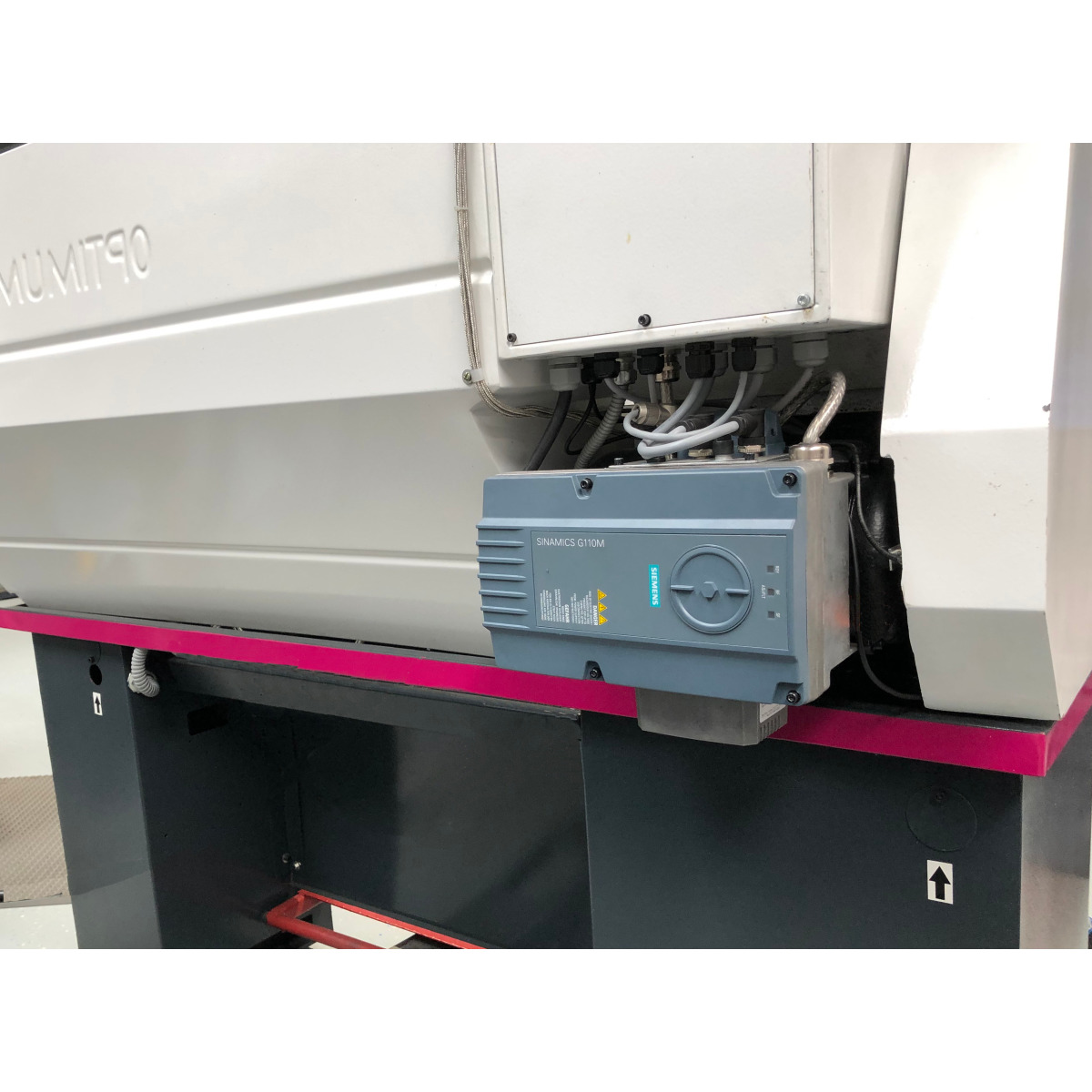

SIEMENS SINAMICS G110M
Durchgängiges Engineering, höchste Energieeffizienz und komfortable Bedienung Lieferumfang:
- Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
- Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Anzahl der Drehzahlbereiche | 8 |
| Anzahl der Steigungen Metrisch | 26 |
| Anzahl der Vorschübe längs | 32 |
| Anzahl der Vorschübe plan | 32 |
| Bettbreite | 181 mm |
| Breite/Tiefe (Produkt) ca. | 745 mm |
| Breite/Tiefe ca. | 745 mm |
| Drehzahlbereich | 15 - 2500 min-1 |
| Elektrische Spannung | 400 V |
| Gewicht (Netto) ca. | 510 kg |
| Gewicht ca. | 510 kg |
| Höhe (Produkt) ca. | 1590 mm |
| Höhe ca. | 1590 mm |
| Länge (Produkt) ca. | 1685 mm |
| Länge ca. | 1685 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Reitstock Pinolenhub | 110 mm |
| Reitstock-Pinolendurchmesser | 32 mm |
| Reitstockaufnahme | MK 3 |
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | 38 mm |
| Spindelkonus | MK 5 |
| Spitzenhöhe | 165 mm |
| Spitzenweite | 830 mm |
| Stahlhalter Aufnahmehöhe max. | 16 mm |
| Steigung Metrisch | 0,4 - 7 mm |
| Steigung Zoll | 56 - 4 D.P. |
| Stromart | AC |
| Umlaufdurchmesser über Maschinenbett | 330 mm |
| Umlaufdurchmesser über Planschlitten | 208 mm |
| Verfahrweg Bettschlitten | 695 mm |
| Verfahrweg Oberschlitten | 98 mm |
| Verfahrweg Planschlitten | 164 mm |
| Verfahrweg X-Achse | 98 mm |
| Verfahrweg Z-Achse | 164 mm |
| Vorschubbereich längs | 0,052 - 1,392 mm |
| Vorschubbereich plan | 0,014 - 0,38 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
