Beschreibung
- Gehärtete und geschliffene Z-Achsen Führungsbahn

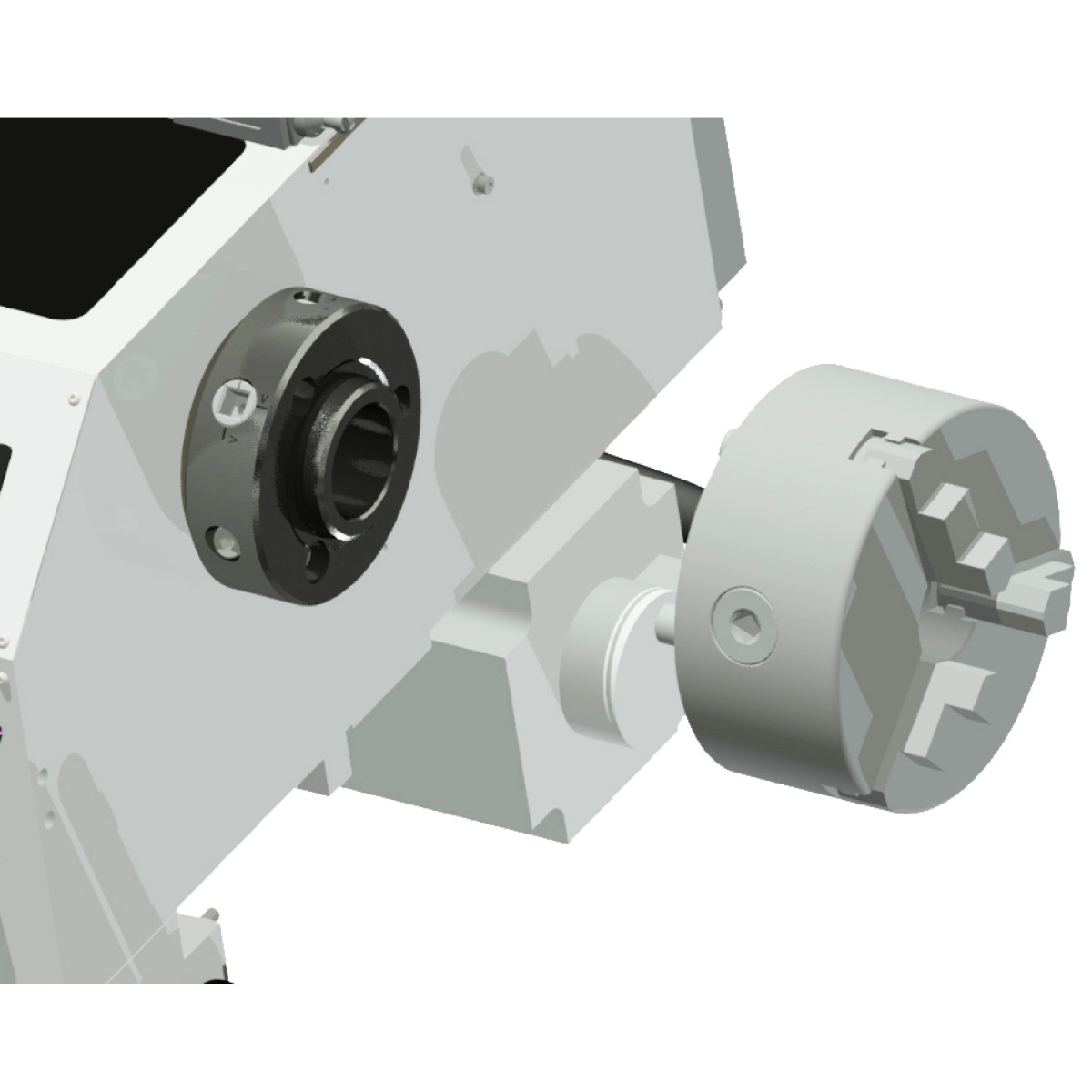

- Spindelaufnahme Camlock DIN ISO 702-2 Nr. 4
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,02 mm
- Vierfach-Stahlhalter
- Alle Führungen durch Keilleisten nachstellbar
- Hauptspindel im Ölbad laufend
- Getrieberäder leichtgängig, gehärtet und geschliffen
- Verstellbereich Oberschlitten ± 90°
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,015 mm
- Handräder entkoppelt und geprüft nach EN 23125
- Sicherheitshandräder mit Ausruckfunktion in der X- und Z-Achse
- Zweikanaliger Rechts-Links Schalter geprüft nach EN 23125

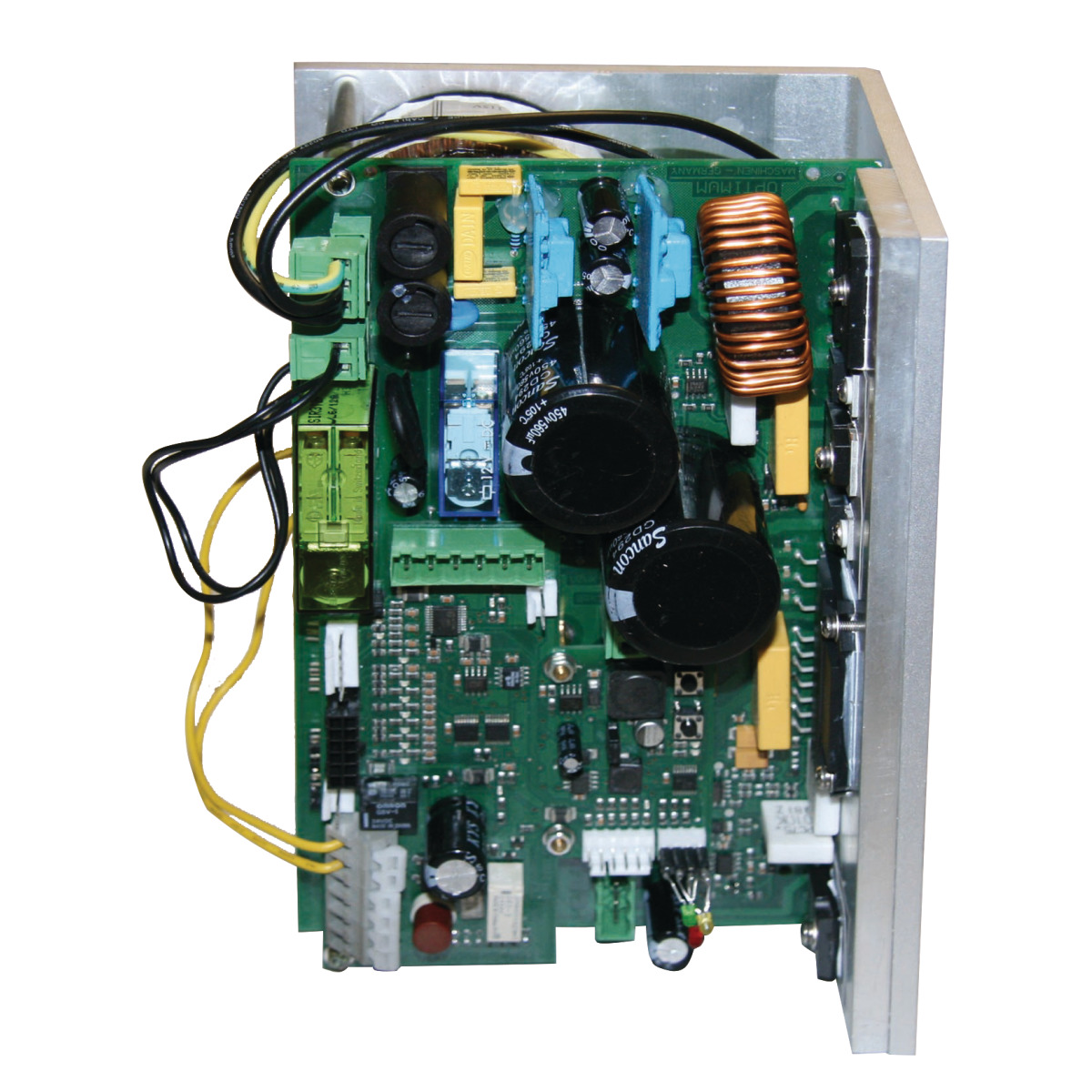

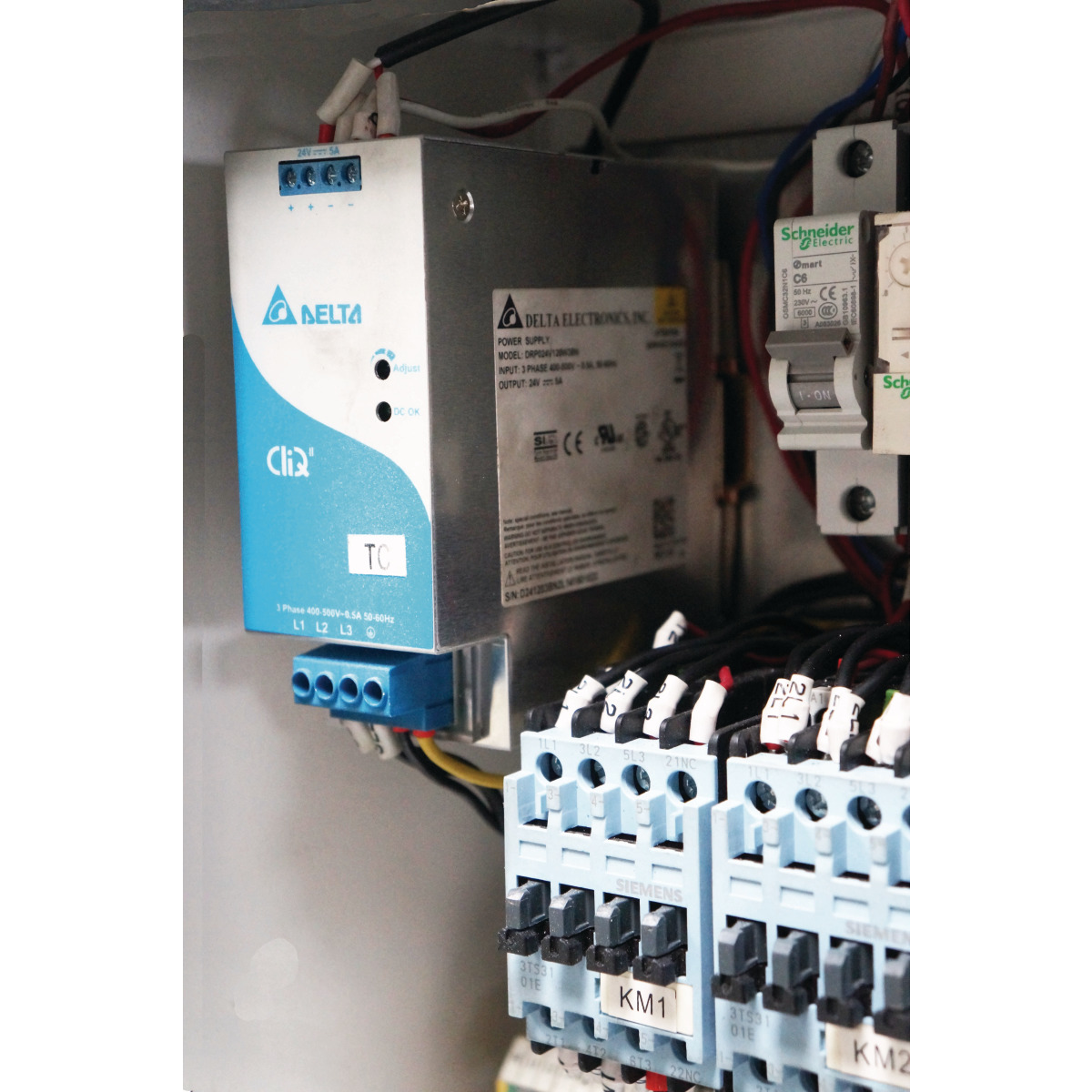

- DC 24 Volt Elektrik mit Zwei-Kanal-Sicherheitsschaltung nach EN 23125
- Drehfutterschutz geprüft nach EN 23125
- Schalter mit Lebenszyklusberechnung, geprüft nach EN ISO 13849
- Abschließbarer Hauptschalter
- Rechts-/Linkslauf am Bettschlitten schaltbar
- Leitspindelabdeckung
- Reitstock zum Kegeldrehen ± 10 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel
- Stark verripptes Prismenbett, induktiv gehärtet und präzisionsgeschliffen
- Maschinenunterbau mit Werkzeugfach auf der rechten Seite (Linke Seite mit 3 Blenden (keine Fächer))

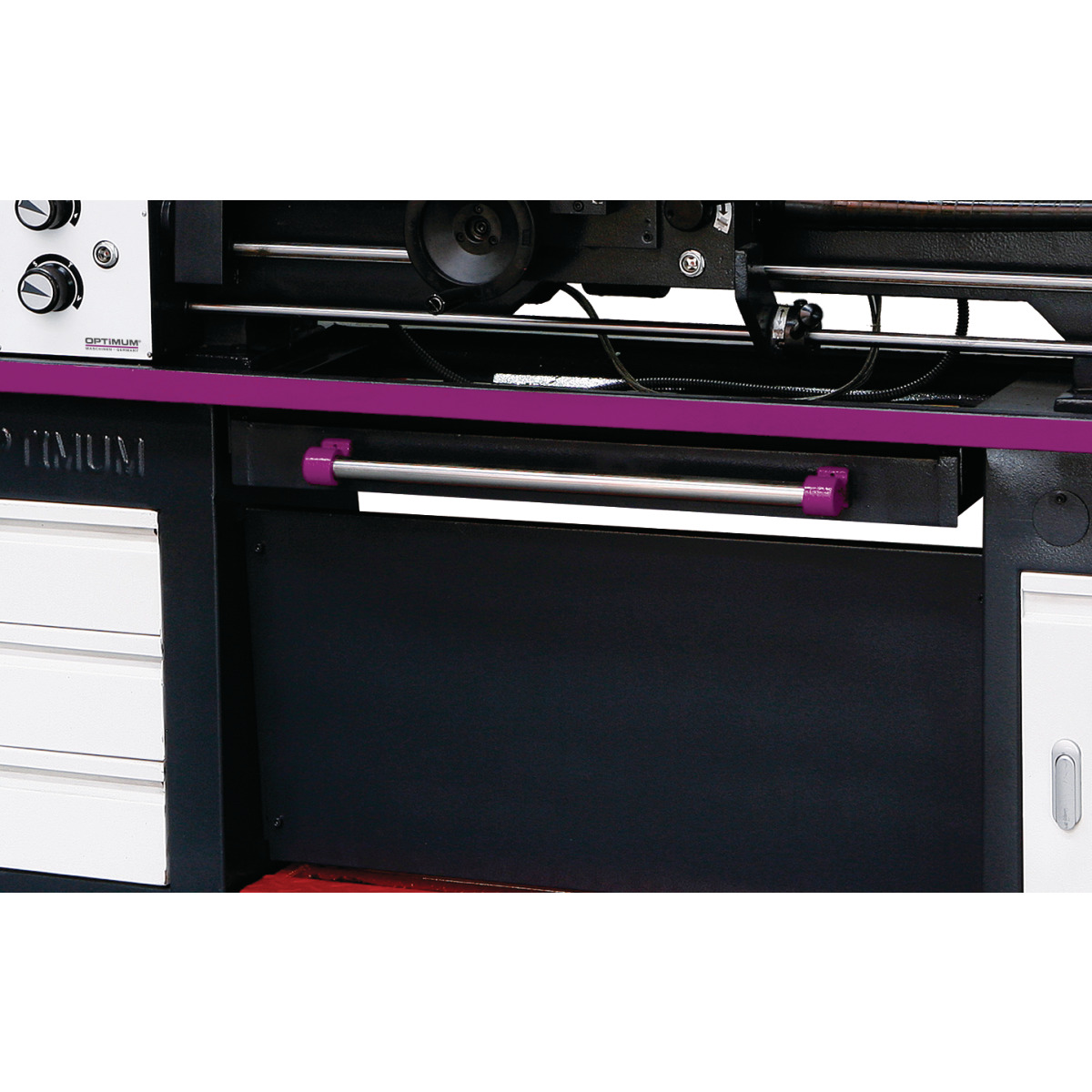

- Herausziehbare Spänewanne mit Führungsschienen
- Not-Halt Einrichtung mit Fußbetätigung
- LED-Maschinenlampe im Späneschutz integriert
- Feststehende Lünette Durchlass Ø 6 - Ø 50 mm
- Mitlaufende Lünette Durchlass Ø 8 - Ø 30 mm
- LED-Maschinenleuchte
- Reduzierhülse MK 5 / MK 3
- Zwei feste Zentrierspitzen MK 3
- Vierfach-Stahlhalter 16 mm
- Wechselzahnräder-Satz
- Maschinenunterbau
- Maschinenerstbefüllung mit Qualitätsöl
- Bedienwerkzeug
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Anzahl der Drehzahlbereiche | 16 Stufen |
| Anzahl der Steigungen Metrisch | 26 |
| Anzahl der Steigungen Zoll | 34 |
| Anzahl der Vorschübe längs | 32 |
| Anzahl der Vorschübe plan | 32 |
| Breite/Tiefe (Produkt) ca. | 745 mm |
| Breite/Tiefe ca. | 745 mm |
| Drehlänge in der Bettbrücke | 196 mm |
| Drehzahlbereich | 70 - 2.000 min-1 |
| Elektrische Spannung | 400 V |
| Gewicht (Netto) ca. | 510 kg |
| Gewicht ca. | 510 kg |
| Höhe (Produkt) ca. | 1320 mm |
| Höhe ca. | 1.320 mm |
| Länge (Produkt) ca. | 1685 mm |
| Länge ca. | 1.685 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Reitstock Pinolenhub | 110 mm |
| Reitstock-Pinolendurchmesser | 32 mm |
| Reitstockaufnahme | MK 3 |
| Spindelaufnahme | Camlock DIN ISO 702-2 Nr. 4 |
| Spindelbohrung/Stangendurchlass Durchmesser | Ø 38 mm |
| Spindelkonus | MK 5 |
| Spitzenhöhe | 165 mm |
| Spitzenweite | 830 mm |
| Stahlhalter Aufnahmehöhe max. | 16 mm |
| Steigung Metrisch | 0,4 - 7 mm |
| Steigung Zoll | 56 - 4 Gg/Zoll |
| Stromart | AC |
| Umlaufdurchmesser in der Bettbrücke | 170 mm |
| Umlaufdurchmesser über Maschinenbett | 330 mm |
| Umlaufdurchmesser über Planschlitten | 196 mm |
| Verfahrweg Bettschlitten | 695 mm |
| Verfahrweg Oberschlitten | 98 mm |
| Verfahrweg Planschlitten | 164 mm |
| Verfahrweg X-Achse | 98 mm |
| Verfahrweg Y-Achse | 164 mm |
| Vorschubbereich längs | 0,052 - 1,392 mm/U |
| Vorschubbereich plan | 0,014 - 0,38 mm/U |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
