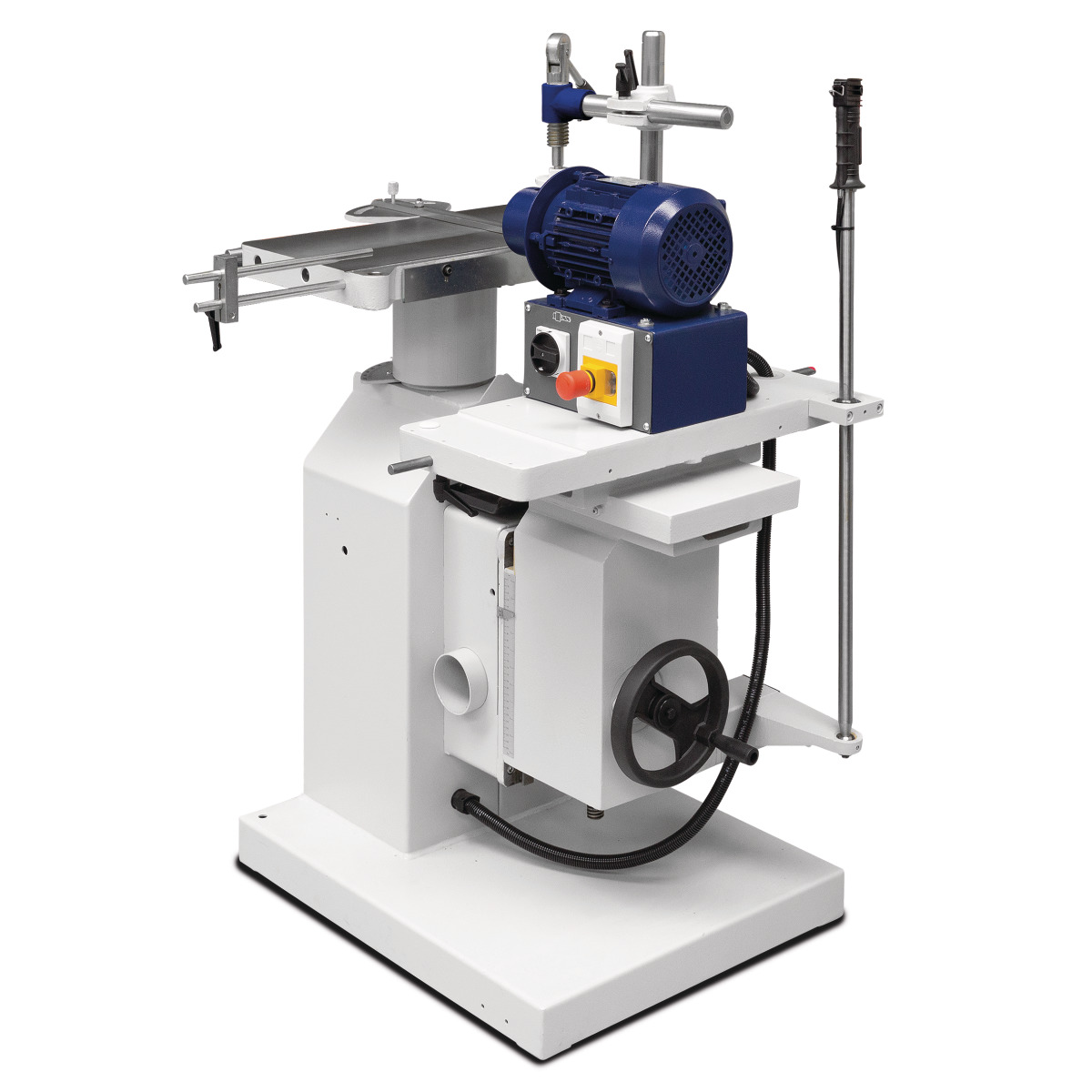

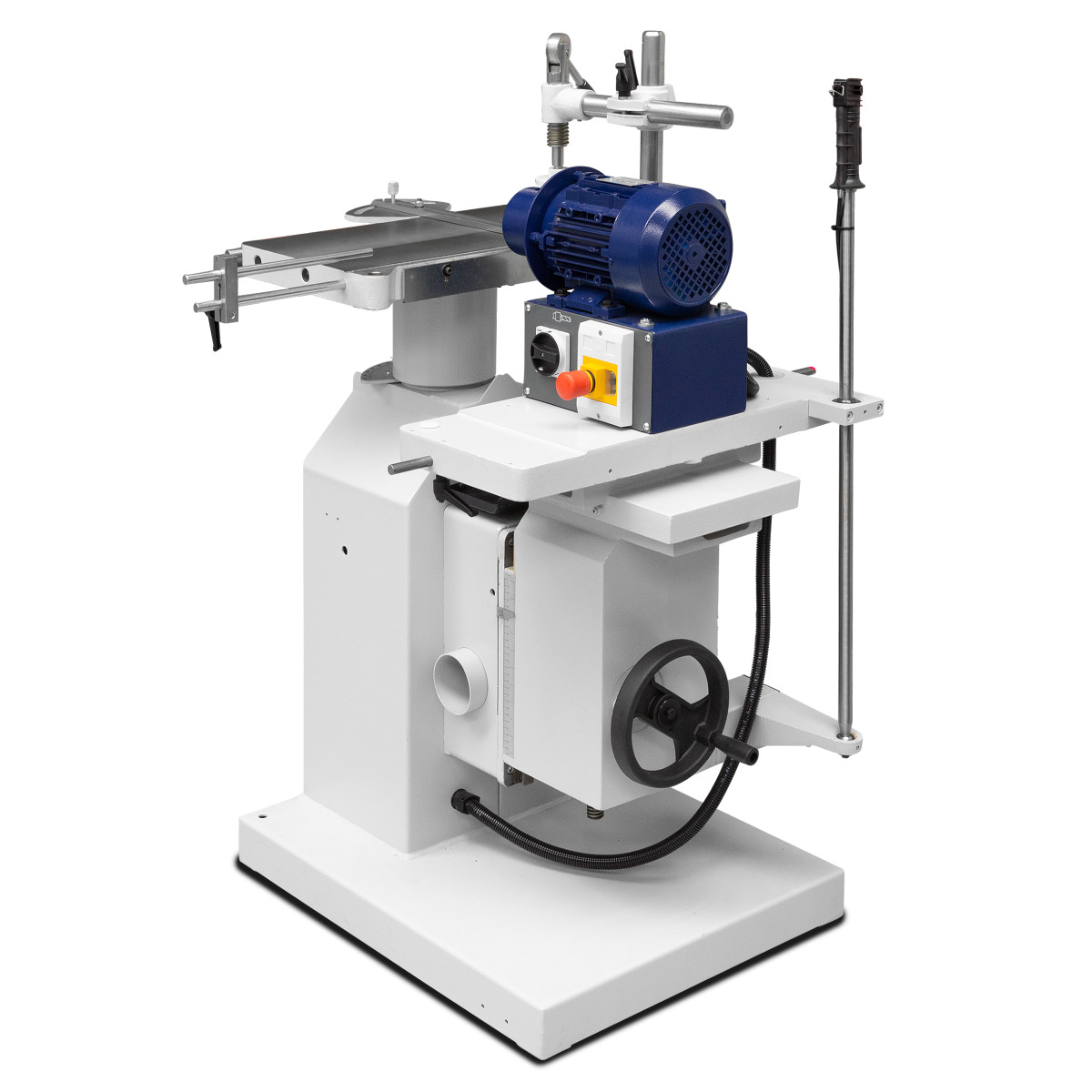

Beschreibung

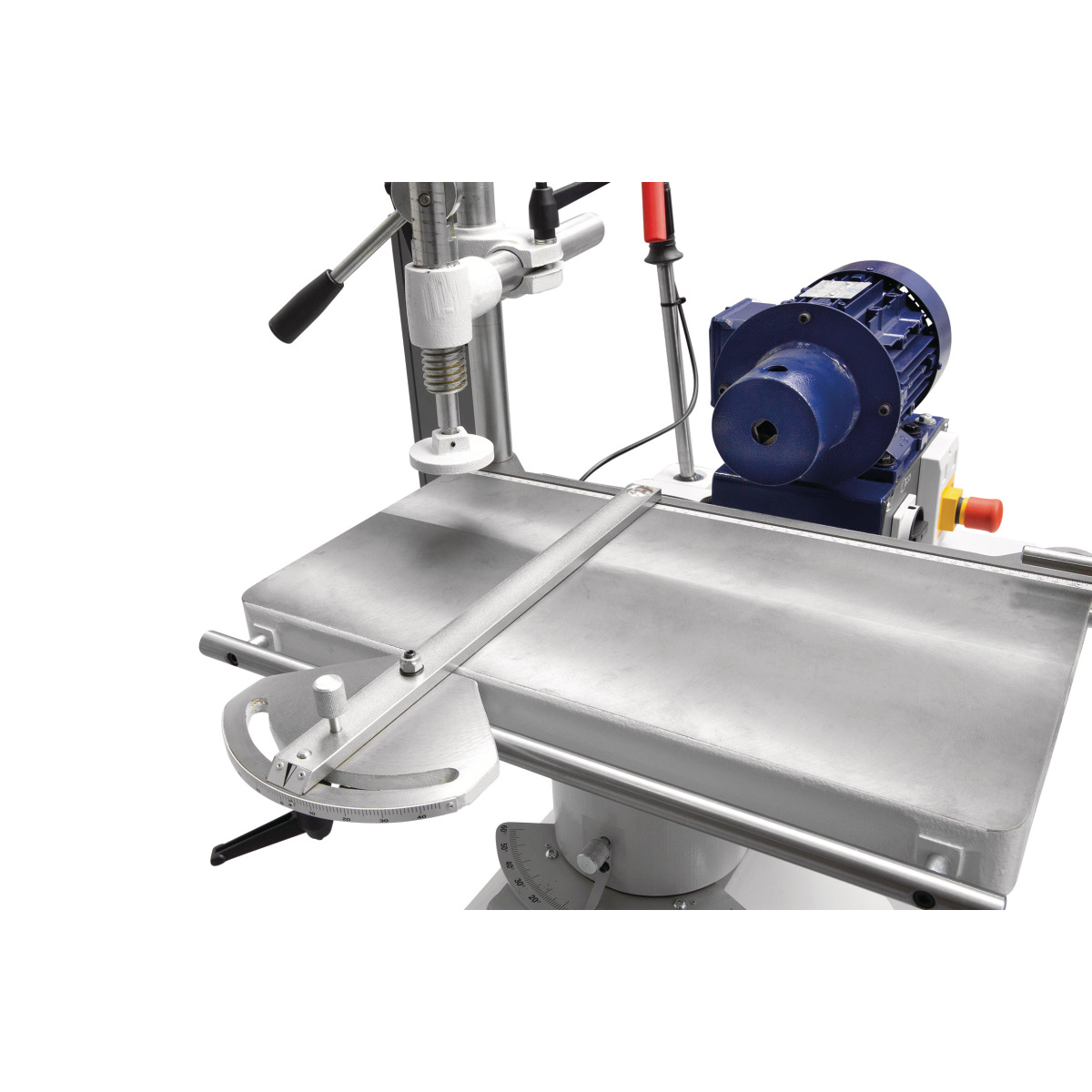

- Arbeitstisch beidseitig um 60 Grad drehbar
- Einfache Bedienung über Einhandhebel für schnelles und präzises Arbeiten
- Bohrkopf auf doppelter Führung gelagert

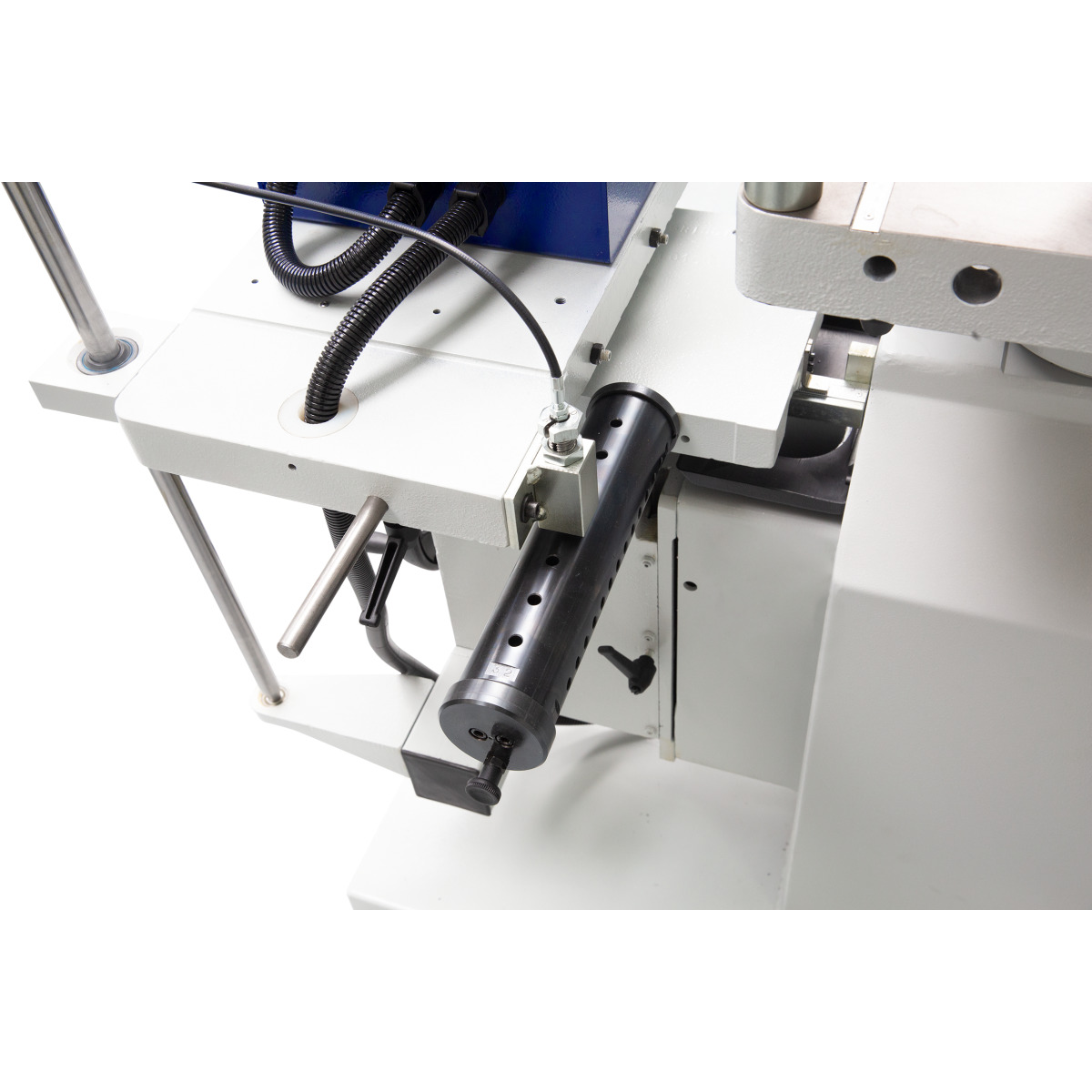

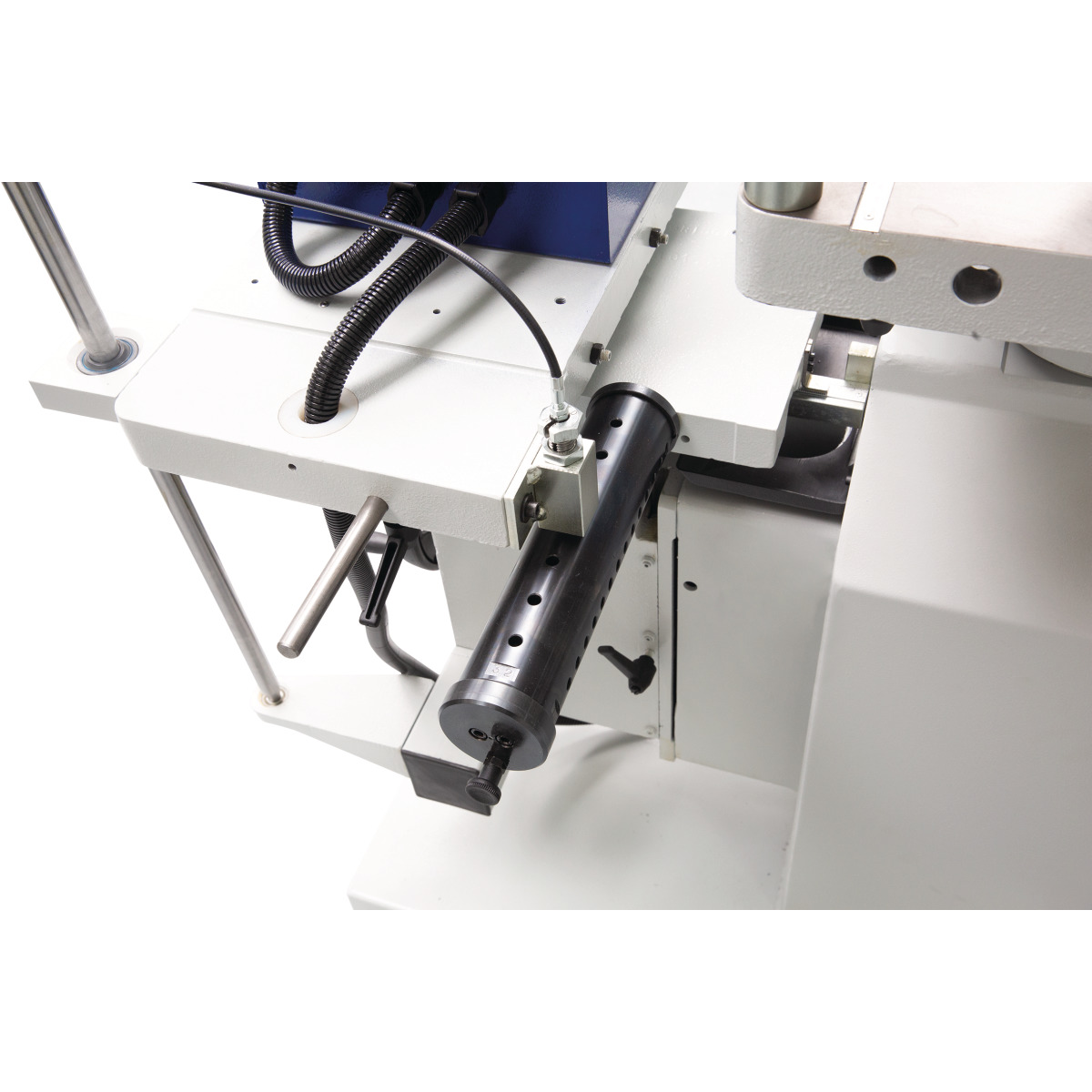

- Klemmanschläge ermöglichen die einfache und schnelle Einstellung des Bohrkopflaufs
- Höhenverstellung des Bohrkopfes über Handrad mit numerischer Anzeige
- Serienmäßige Dübeleinrichtung mit Rasterstellung 16 / 22 / 25 / 32

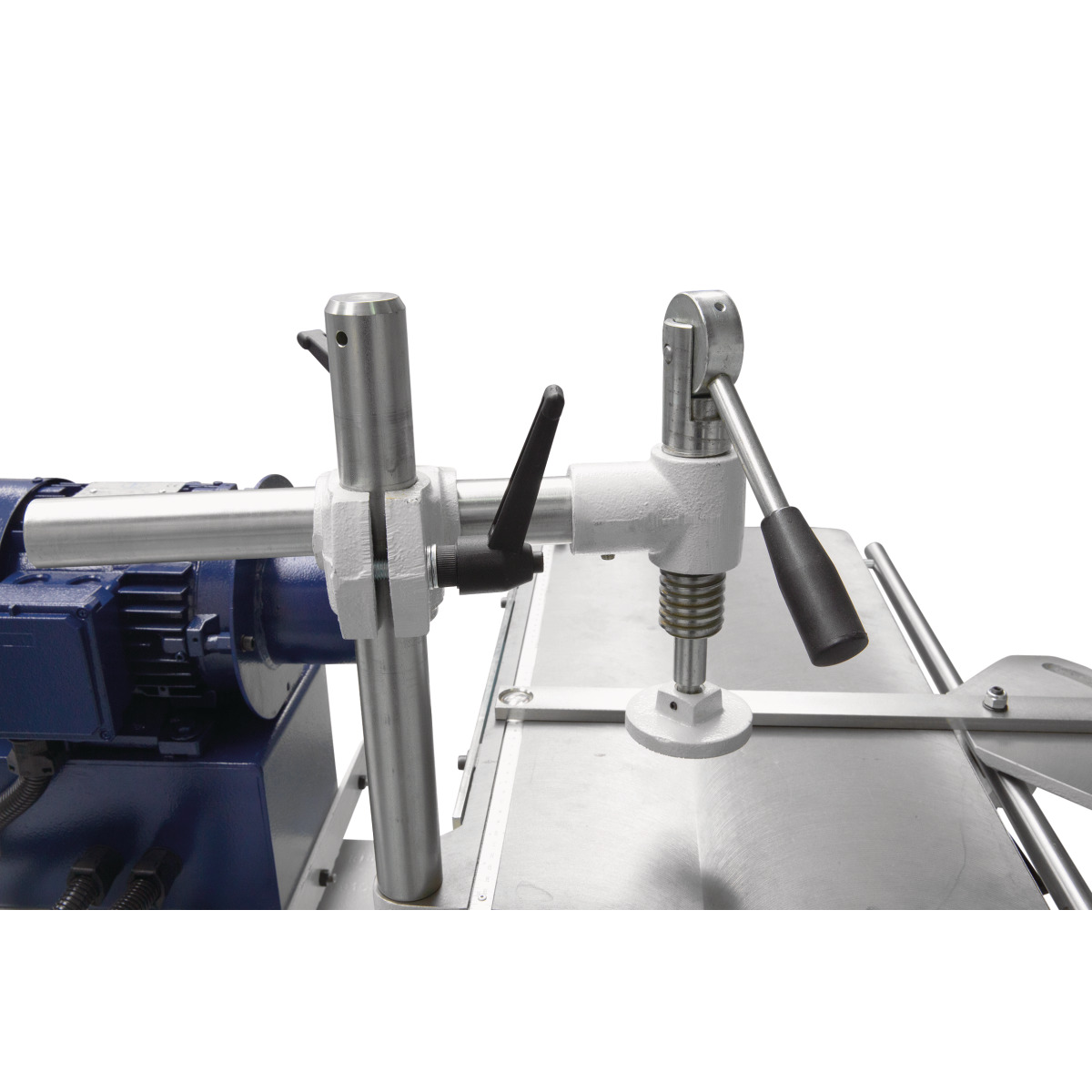

- Manueller Exzenterspanner serienmäßig
- Stabile Stahl-Grauguss-Konstruktion
- Leistungsstarker Motor
- Manueller Exzenterspanner
Merkmale
| Abgabeleistung | 2,2 kW |
|---|---|
| Abmessung (L x B x H) | 1290 x 980 x 1270 mm |
| Absaugstutzen Durchmesser |
|
| Anschlussspannung | 400 V |
| Arbeitstisch Abmessungen | 565 x 315 mm |
| Arbeitstisch Breite | 315 mm |
| Arbeitstisch Länge | 565 mm |

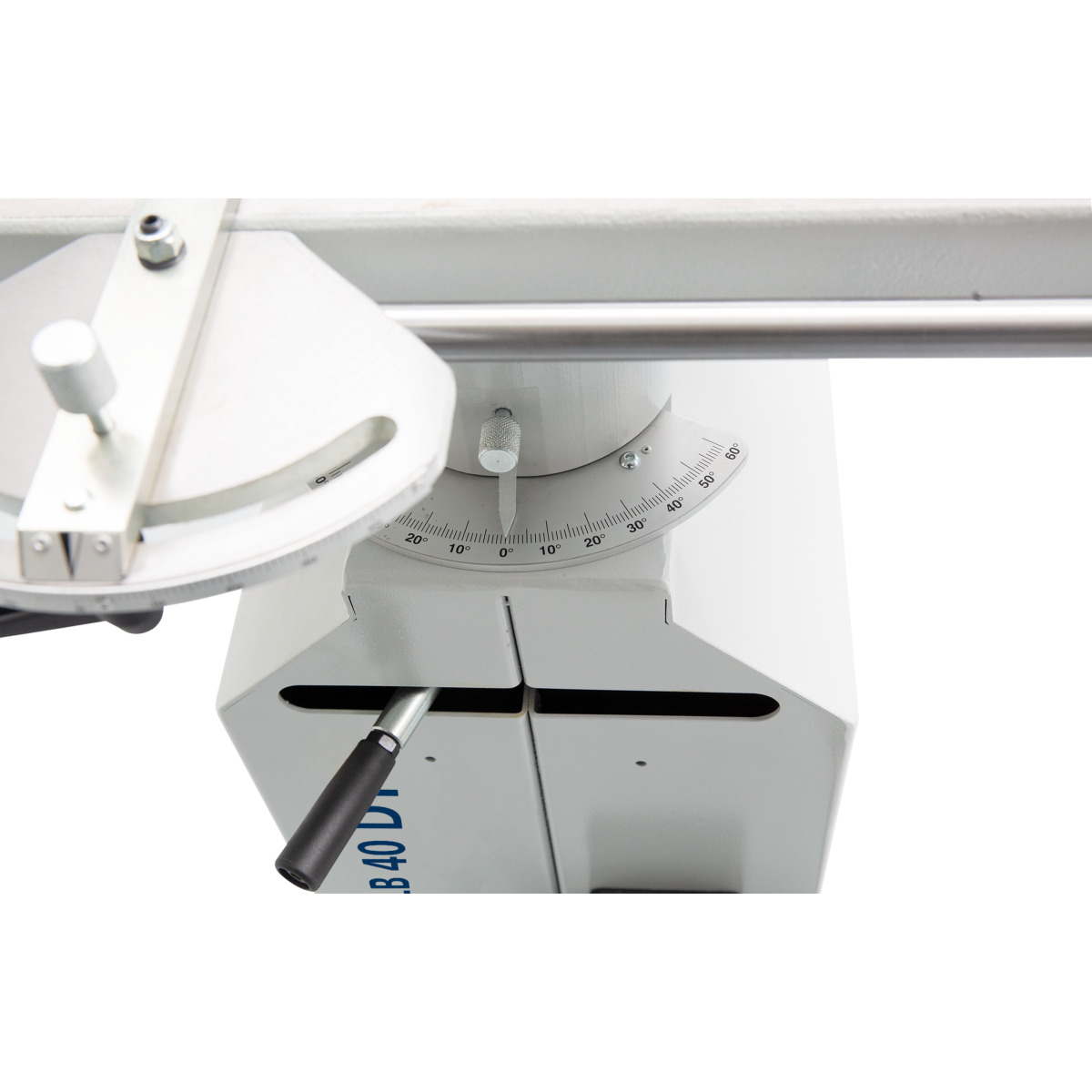

| Arbeitstischdrehung | ±60 ° |
| Bohrbreite | 240 mm |
| Bohrbreite / Querarbeitslauf maximal | 240 mm |
| Bohrkopf Höhenverstellung | 160 mm |
| Bohrtiefe / Spindelhub | 180 mm |
| Bohrtiefe max. bei 90 ° | 180 mm |
| Breite/Tiefe (Produkt) ca. | 980 mm |
| Elektrischer Anschluss | 400 V / 3 Ph / AC / 50 Hz |
| Gewicht (Netto) ca. | 260 kg |
| Gewicht ca. | 260 kg |
| Höhe (Produkt) ca. | 1270 mm |
| Höhenverstellung Bohrkopf / Langlochhöhe max. über Tisch | 160 mm |
| Länge (Produkt) ca. | 1290 mm |
| Motorleistung | 2,2 kW |
| Netzfrequenz | 50 Hz |
| Spanndurchmesser des Werkzeuges | 0 ? 20 mm |
| Spindeldrehzahl | 3000 min-1 |
| Spindeldrehzahl(en) | 3000 min⁻¹ |
| Tisch Drehung | +60/-60° |
| Werkzeugaufnahme | Wescottbohrfutter |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
