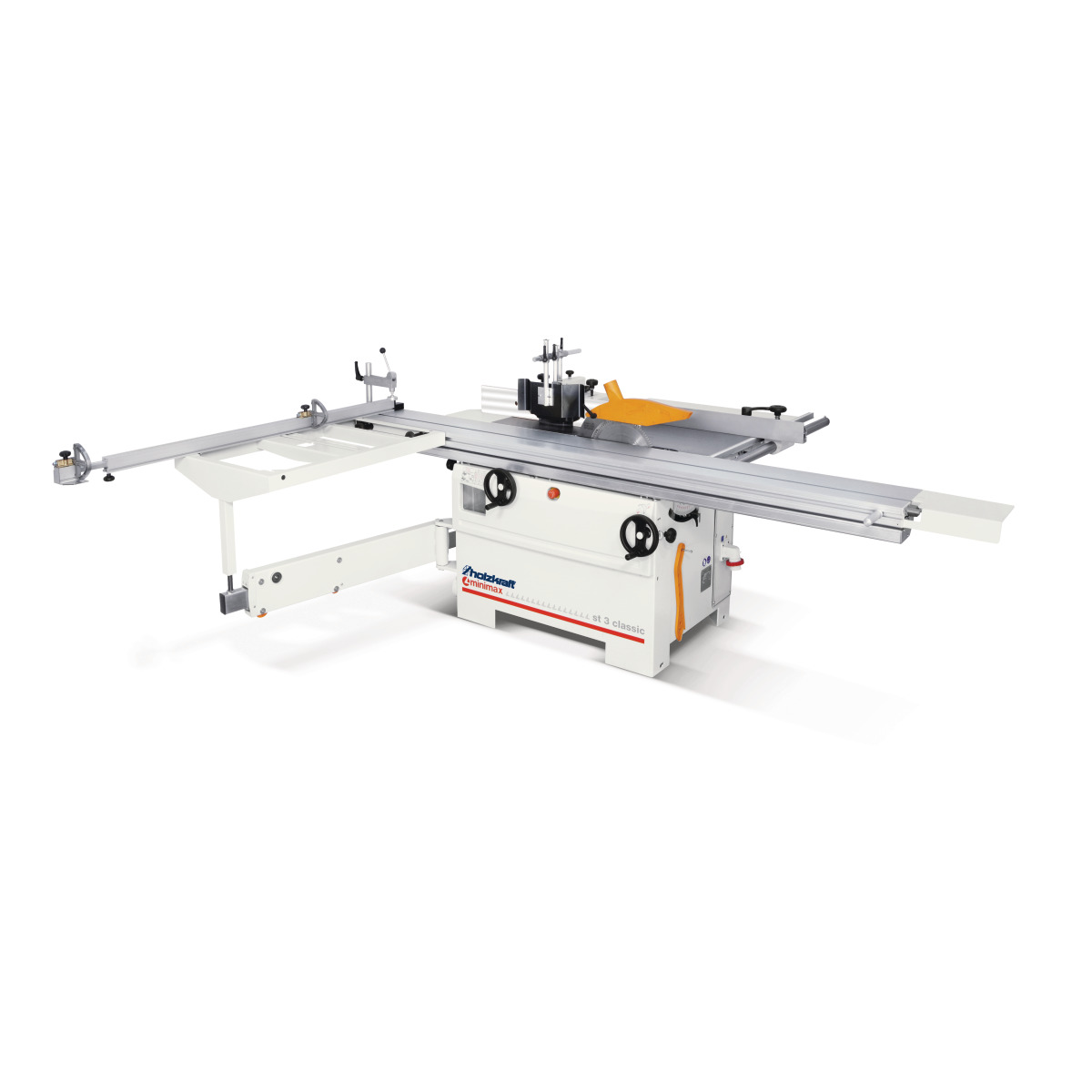

Kombinierte Säge-Fräsmaschine Holzkraft minimax st 3c F 16

Geben Sie die erste Bewertung ab

Art.-Nr.	06415501050
EAN / GTIN	4036351243601
MPN	5501050

7.317,31 €

inkl. MwSt. zzgl. 45,00 € zusätzlicher Versandgebühr, zzgl. Versandkosten

Lieferzeit: 7 Werktage

Weitersagen

Beschreibung

Schwenkbares Sägeblatt, schwenkbare Frässpindel und Format-Schiebeschlitten aus eloxiertem Aluminium

Stabile Stahl-Grauguss-Konstruktion
Große Auflagefläche und präziser Gusstisch

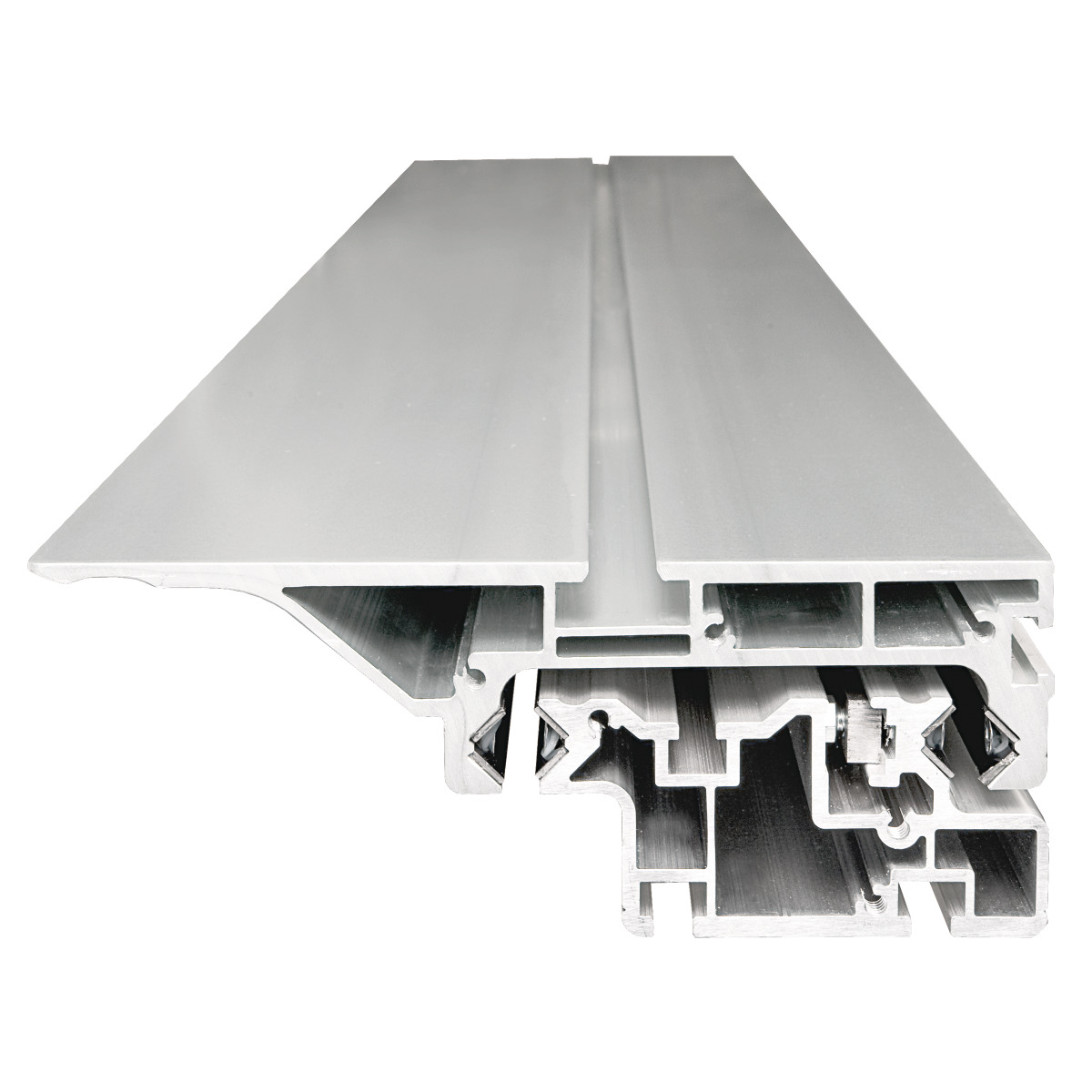

Hochpräziser Format-Schiebeschlitten aus eloxiertem Aluminium (Laufweg 2250 mm)

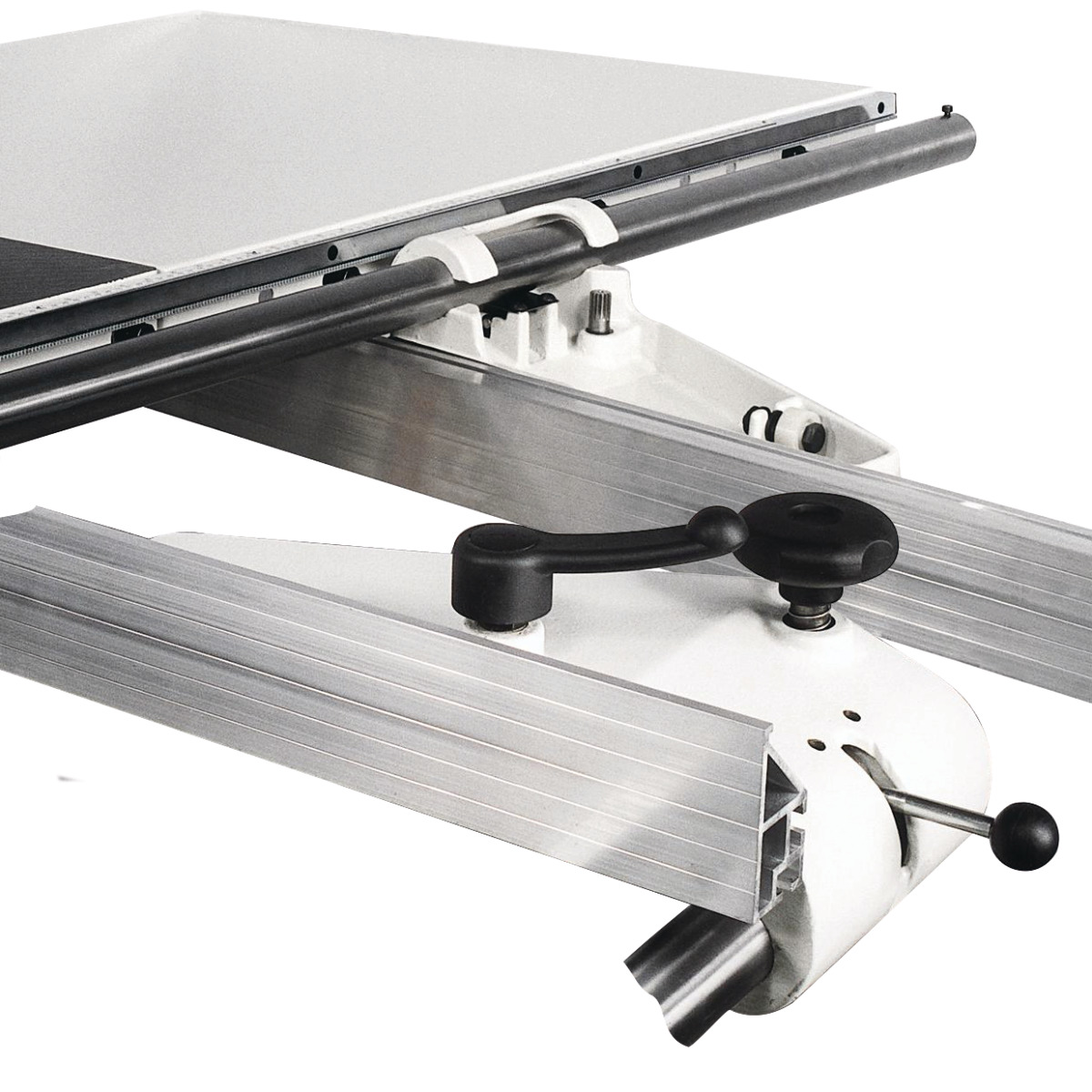

Großer Besäumrahmen (900 x 600 mm) mit bis 2660 mm ausziehbarem Aluminium-Teleskopanschlag mit professionellen Anschlagklappen

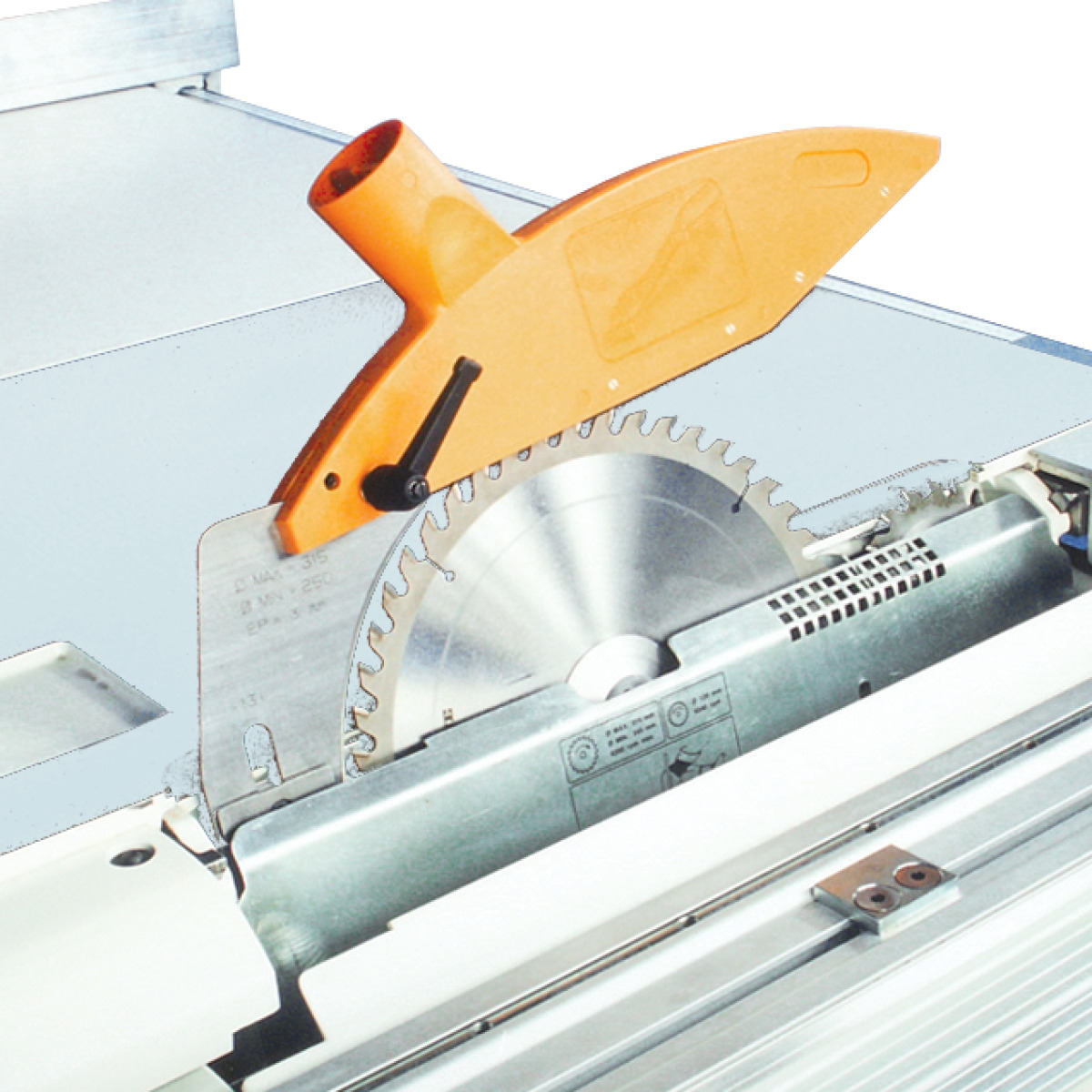

Max. Sägeblatt-Ø 315 mm mit Vorritzeinrichtung, schwenkbar von 90° - 45°

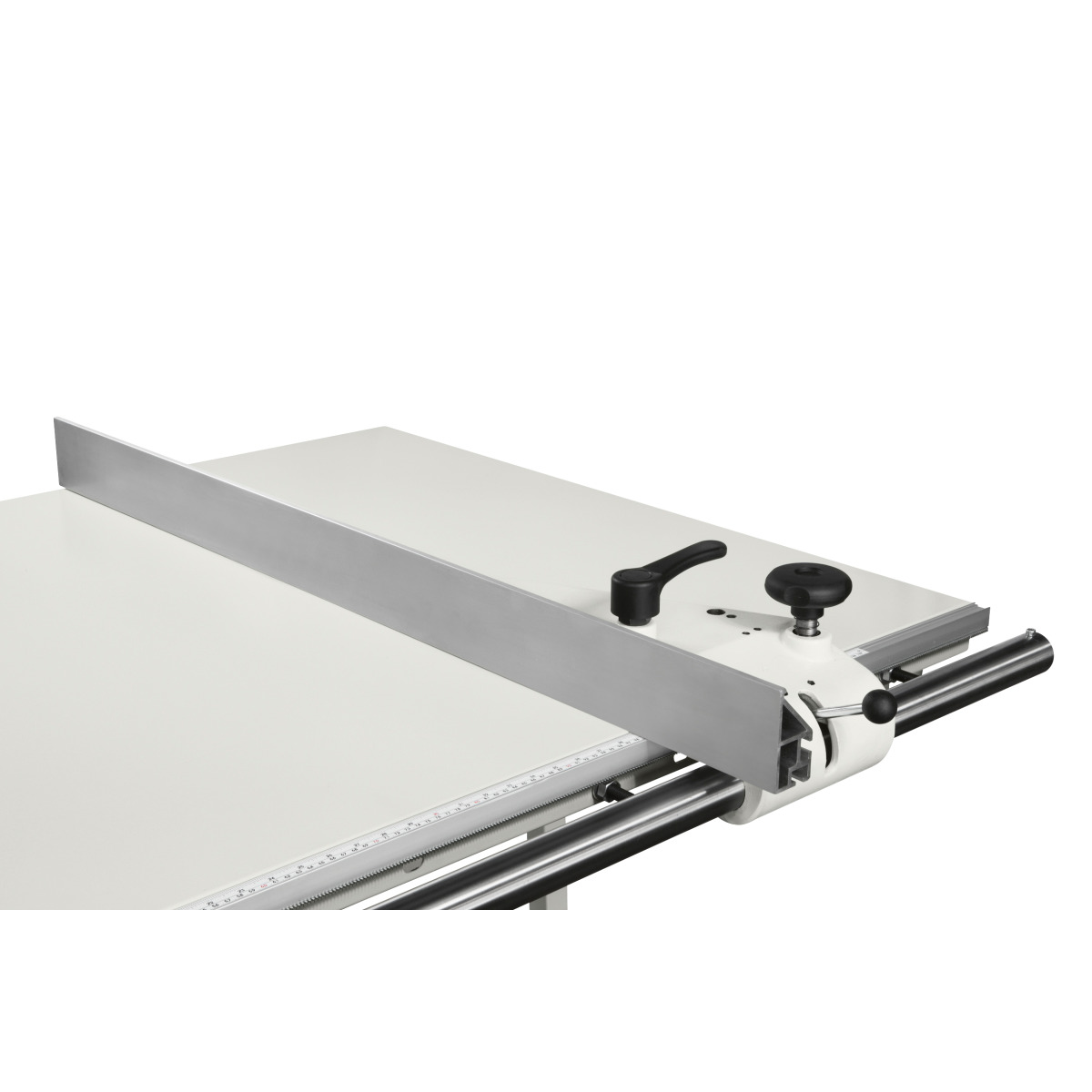

Säge-Parallelanschlag mit Feineinstellung

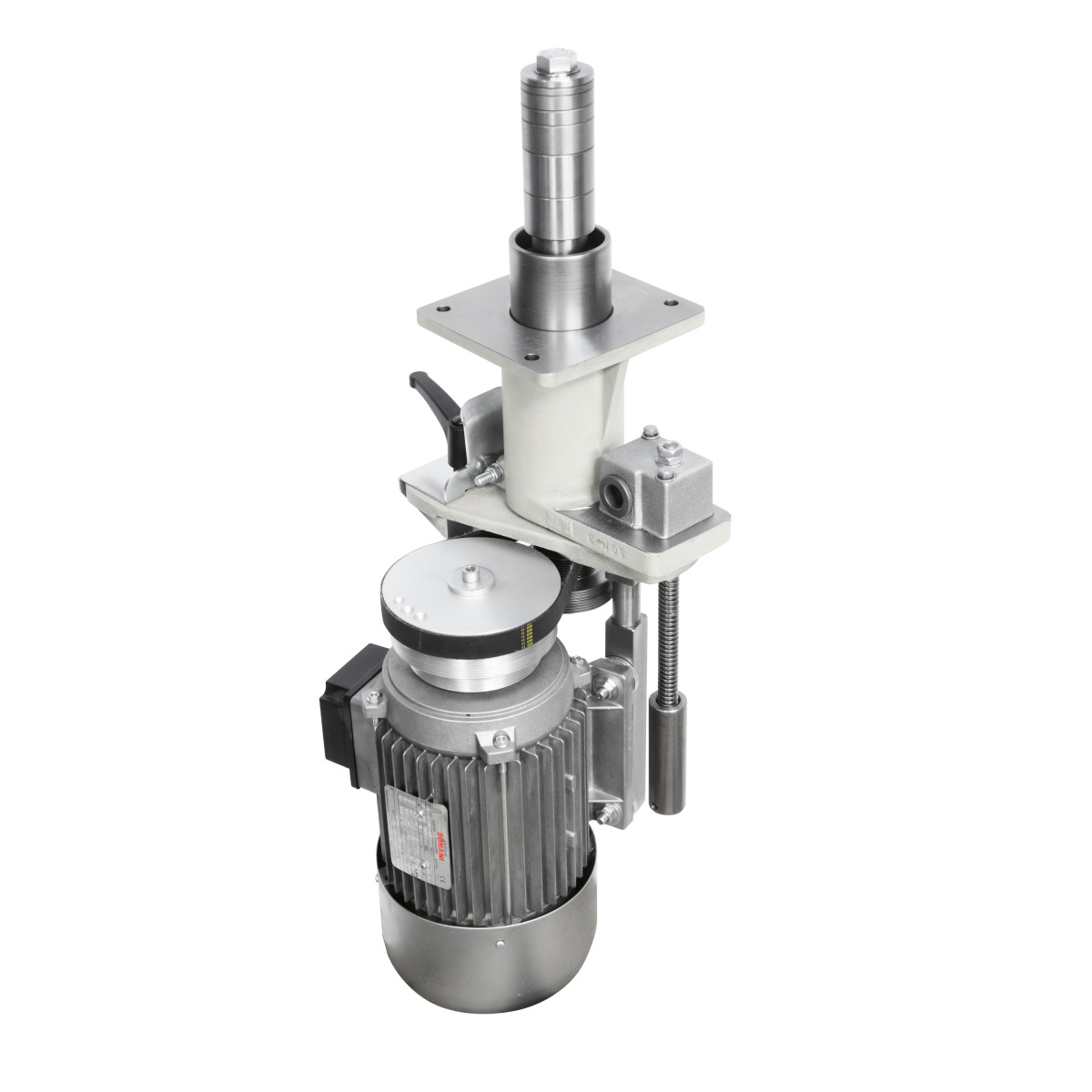

Stabiles Sägeaggregat und groß dimensioniertes Grauguss-Fräsaggregat mit zweiseitiger Schwenksegmentführung gewährleisten höchste Stabilität, Präzision, Laufruhe und lange Lebensdauer
Solider und präziser Maschinentisch aus spannungsfreiem Grauguss
Drei Fräsgeschwindigkeiten, manuell verstellbar von 3500 - 10000 min⁻¹
Mit Rechts-Linkslauf der Frässpindel
Serienmäßige Bogenfrässchutzhaube
Sicherheits-Wendeanschlagbacken aus Aluminium
Zwei Motoren mit hohen Leistungsreserven
Zwei steckbare Handräder für eine bequeme und schnelle Bedienung

Merkmale

Merkmale
Abmessungen Guss-Arbeitstisch	1112 x 430 mm
Absaugstutzen Durchmesser	2 x 120 mm 2x120 mm
Absaugstutzendurchmesser Sägeblattschutz	60 mm
Absaugstutzen-Ø Sägeblattschutz	60 mm
Anschlussspannung	400 V
Besäumlänge	1600 mm
Besäumrahmen	900 x 600 mm, mit winkelverstellbarem Teleskop-Ablänganschl
Bogenfrässchutzhaube	✔
Drehzahl	4000 min-1
Drehzahl (Haupt-)Sägeblatt	4000 min⁻¹
Drehzahlen	3500/7000/10000 min-1
Durchmesser (Haupt-)Sägeblatt	315 mm
Einschaltdauer Antriebsmotor	40 %
Eloxierter Aluminium-Formatschiebeschlitten	✔
Erläuterung Durchmesser (Haupt-)Sägeblatt	unabhängig vom Vorritzer
Exzenterspanner	✔
Fräsanschlag	mit Aluminium-Anschlagbacken
Gewicht (Netto) ca.	470 kg
Gewicht ca.	470 kg
Griff für Schiebeschlitten	✔
Höhenverstellung der Spindel	manuell
Höhenverstellung des Sägeblatts	manuell
Leistung Antriebsmotor	2 x 5,0 kW
max. Ablängbreite	2660 mm
Max. Ablängbreite links vom Sägeblatt	2660 mm
max. Sägeblatt-Ø mit/ohne Vorritz	315 mm
Max. Sägeblattüberstand 45°	78 mm
Max. Sägeblattüberstand 90°	100 mm
Max. Schnitthöhe 45°	63 mm
Max. Schnitthöhe 90°	90 mm
max. Schnitthöhe bei 90°/45°	90 / 63 mm
max. Werkzeug-Ø	210 mm
max. Werkzeug-Ø versenkbar	180 mm
max. Zapfenwerkzeug-Ø	275 mm
Motorleistung 400 V/50 Hz/S6 40%	2 x 5,0 kW
Neigungsverstellung der Spindel	manuell
Neigungsverstellung des Sägeblatts	manuell
Nennbetriebsart Antriebsmotor	S6
Netzfrequenz	50 Hz
Nutzlänge der Spindel	100 mm
Nutzlänge Spindel	100 mm
Sägeblattneigung	90 – 45 °
Sägeblattschwenkung	90 - 45 Grad
Säge-Parallelanschlag	mit Rundstangenführung
Schnittbreite	900 mm
Schnittbreite mit Parallelanschlag	900 mm
Spindeldrehzahlen	3500/7000/10000 min⁻¹
Spindelneigung	0 – -45 °
Spindelschwenkung	90 - 45 Grad
Tischbreite	430 mm
Tischlänge	1112 mm
Tischverbreiterung	✔
Tischverlängerung	✔
Werkzeugdurchmesser max.	210 mm
Werkzeugdurchmesser max. absenkbar	180 mm
Werkzeugdurchmesser max. Zapfenfräsen	275 mm

Hersteller

Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de

Sicherheitsbestimmungen

Sicherheitshinweise

Allgemeine Sicherheitshinweise

• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden

• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden

• Lassen Sie nur geschultes Personal die Maschine bedienen

• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden

• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol

• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen

• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.

• Benutzen Sie Original-Ersatzteile und Zubehör

• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.

• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.

• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)

• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.

• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren

• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.

• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren

• Nehmen Sie keine Veränderung an Maschinen vor

• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz

• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe

• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe

• Tragen Sie entsprechende Sicherheitskleidung

• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
