Beschreibung

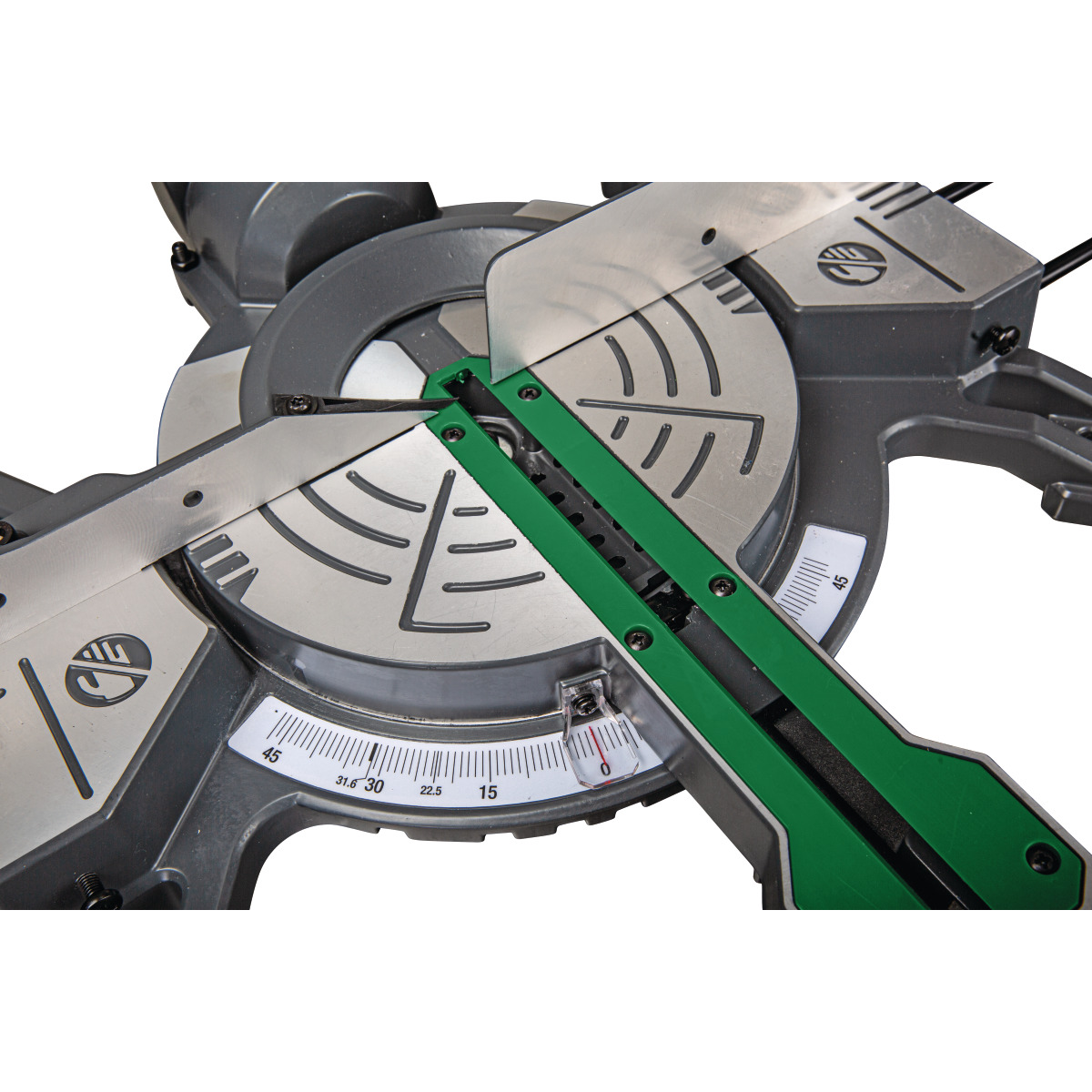

- Stufenlos einstellbare Doppelgehrung und Neigung nach links
- Grundplatte und Drehteller aus Aluminium-Druckguss, zugleich kompakt, robust und leicht transportierbar

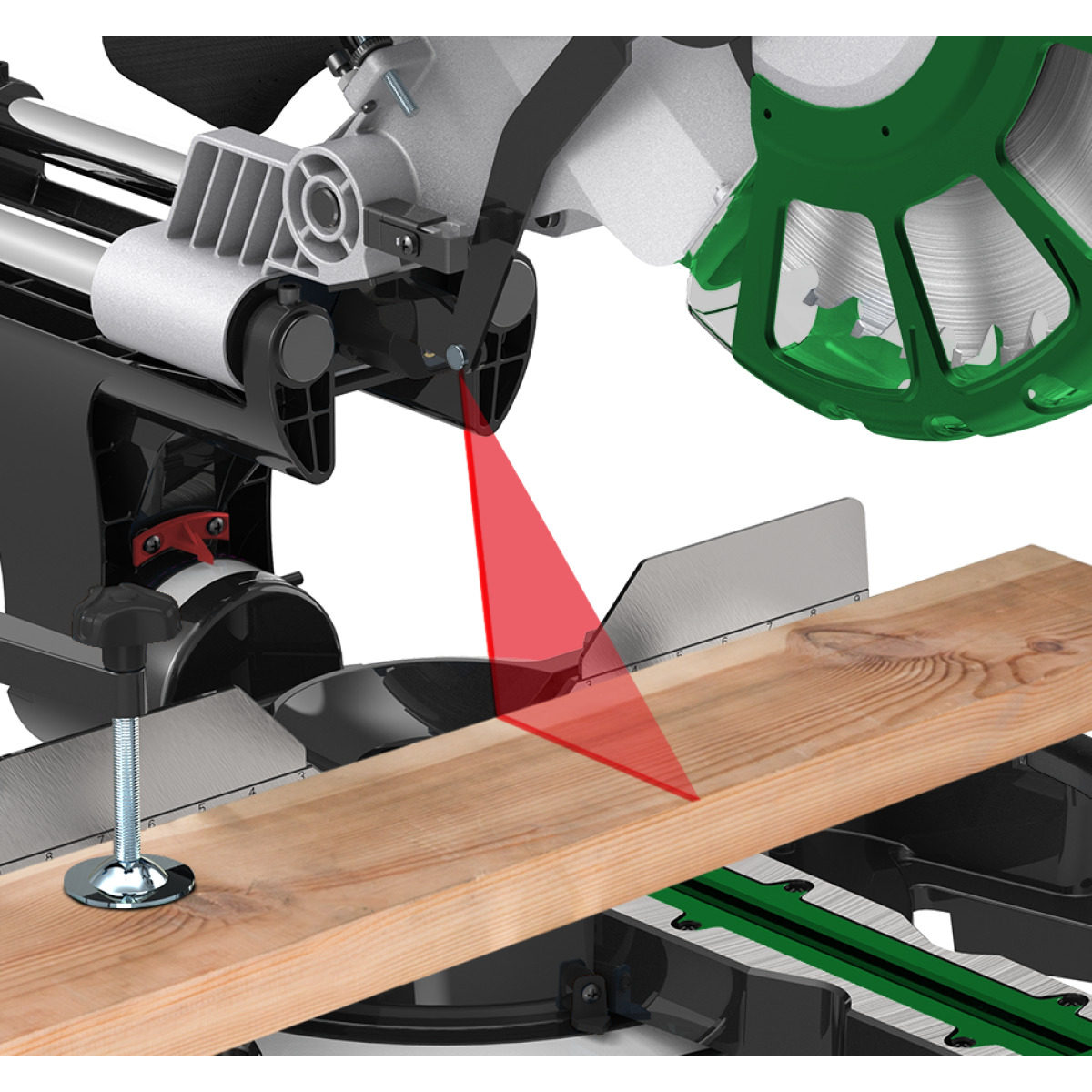

- Laserprojektion auf dem Werkstück zur genauen Kontrolle der Schnittposition

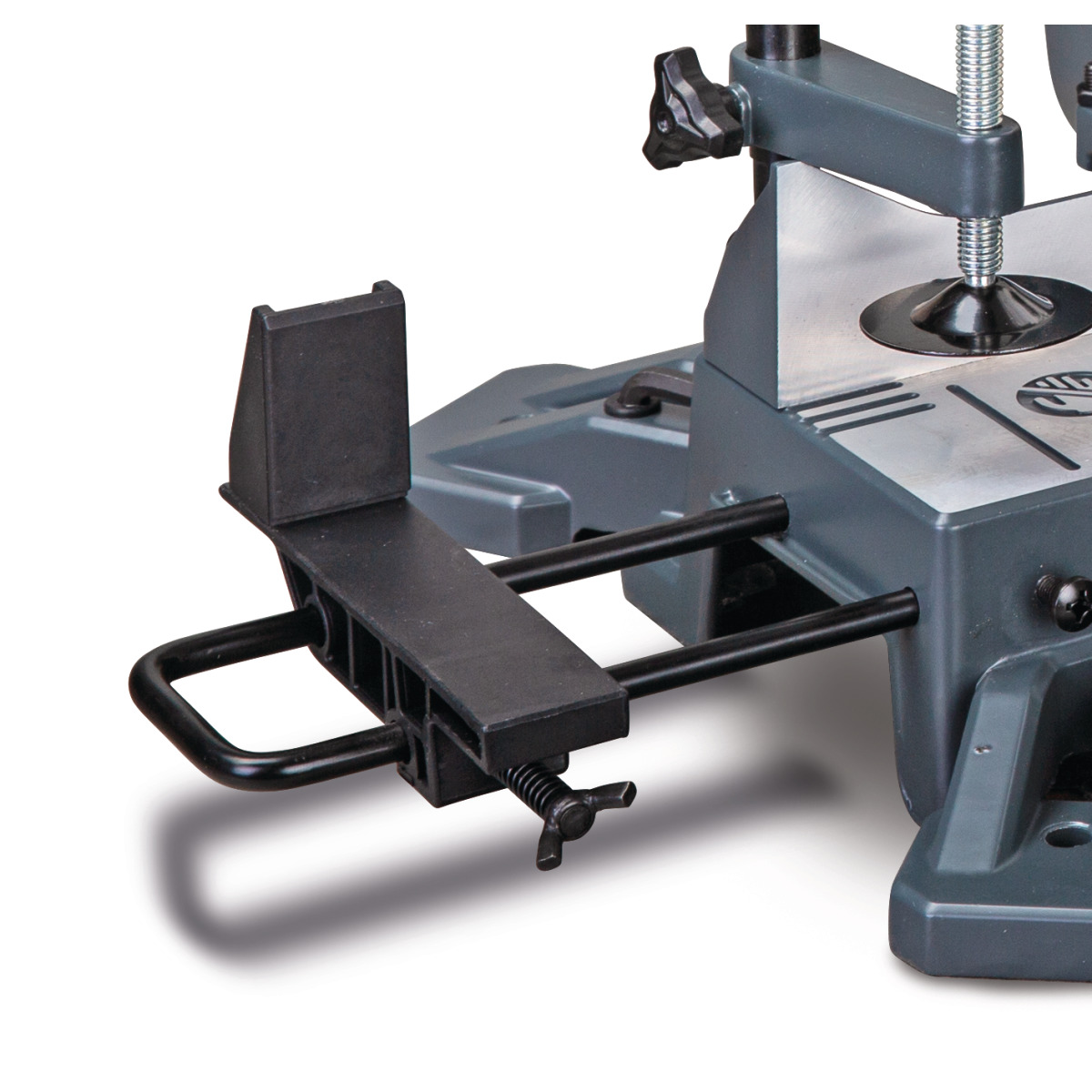

- Seitlich ausziehbare Auflagehilfen für längere Werkstücke

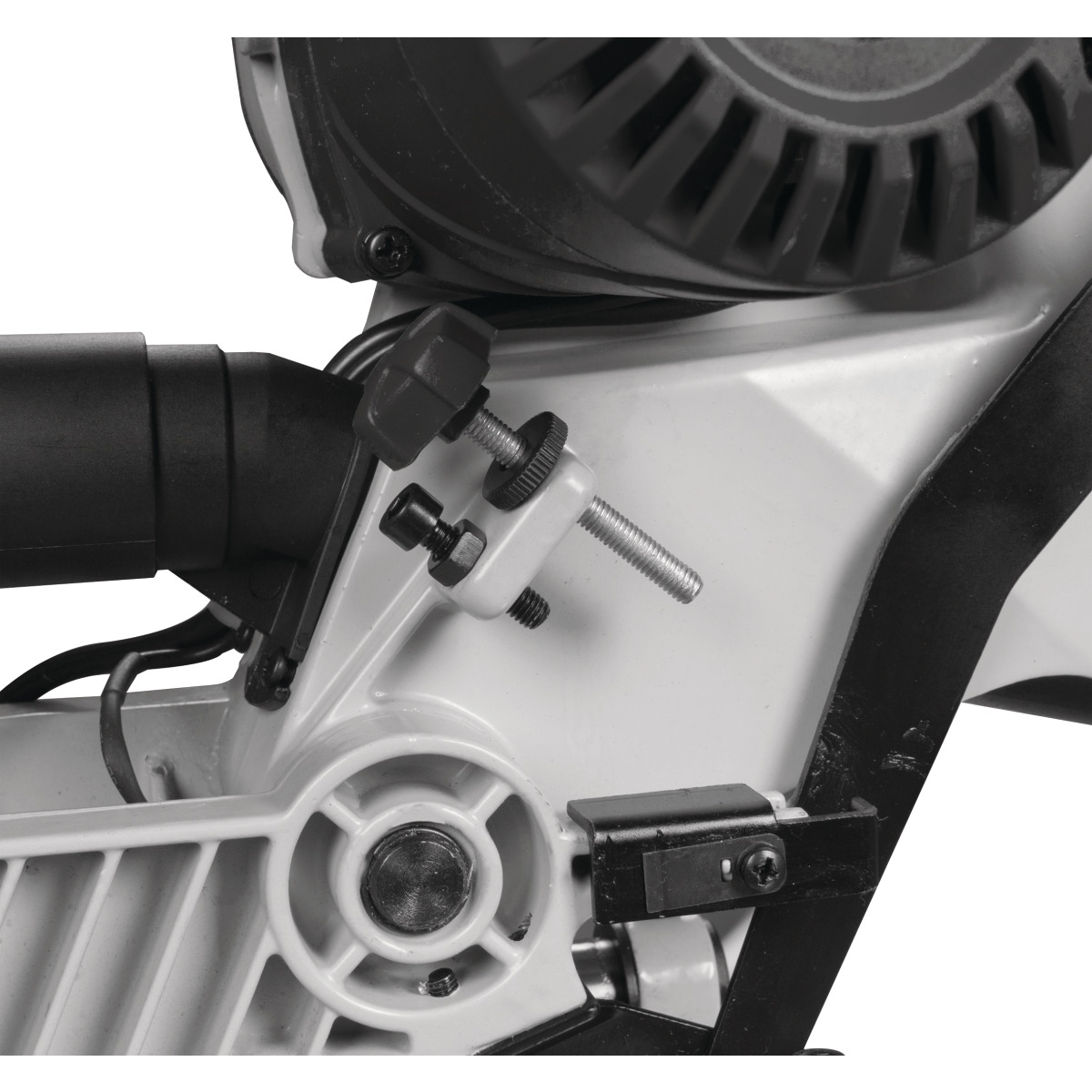

- Zweifach einstellbare Kapptiefenbegrenzung
- Zugfunktion für erweiterten Schnittbereich
- Serienmäßig mit Niederhalter zur sicheren Werkstückarretierung
- Absaugstutzen für Staubfangbeutel oder den Anschluss einer externen Absaugung
- Niederhalter
- Staubfangbeutel
- Sägeblatt
Merkmale
| Abmessung | 650 x 450 x 430 mm |
|---|---|
| Anschlagschienen | starr |
| Anschlussspannung | 230 V |
| Breite/Tiefe (Produkt) ca. | 450 mm |
| Drehzahl | 4500 min-1 |
| Elektrischer Anschluss | 230 V |
| Gewicht (Netto) ca. | 10,5 kg |
| Gewicht ca. | 10,5 kg |
| Höhe (Produkt) ca. | 430 mm |
| Länge (Produkt) ca. | 650 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Max. Gehrung links | 45 ° |
| Max. Gehrung rechts | 45 ° |

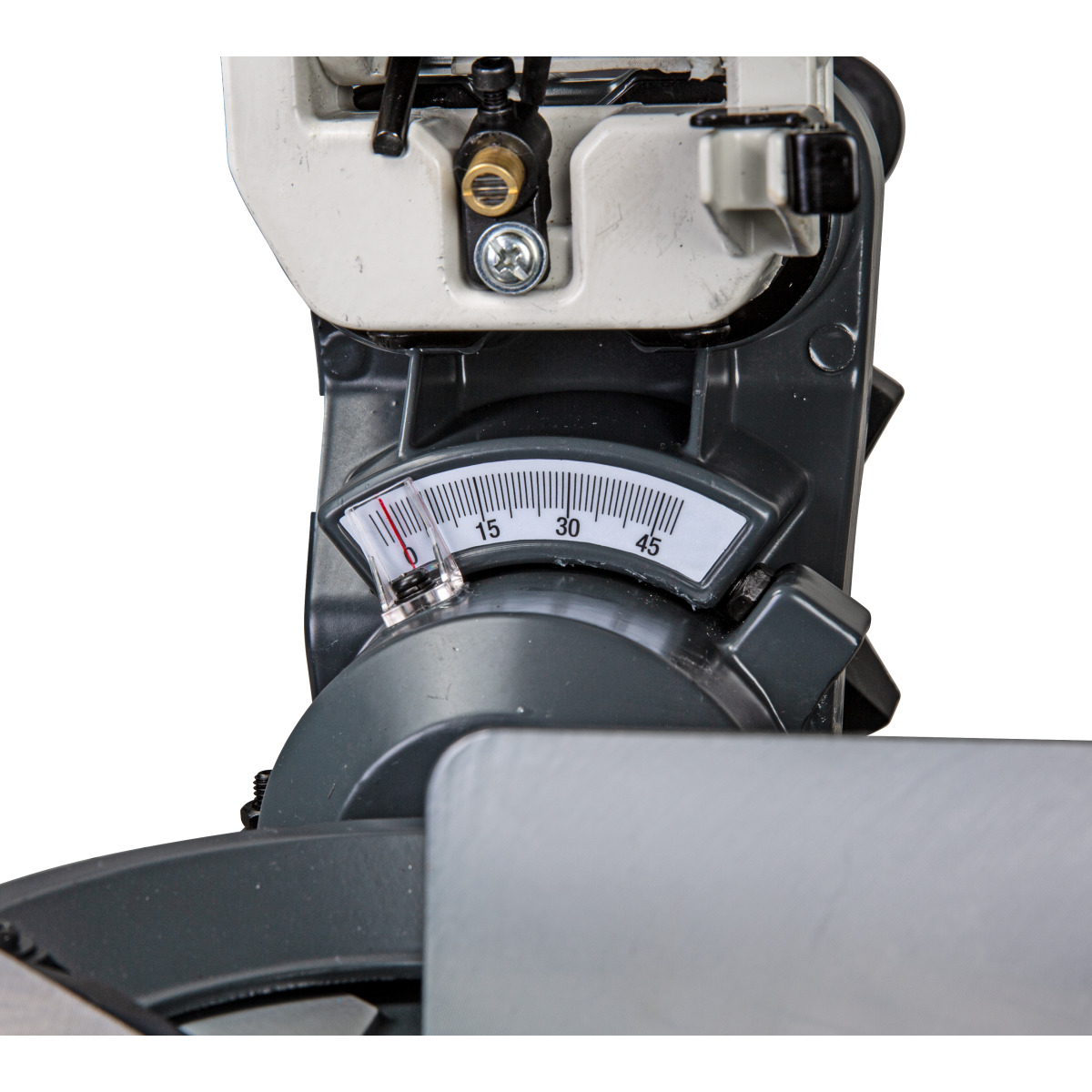

| Max. Kopfneigung links | 45 ° |
| Motorleistung | 1,5 kW |
| Neigung 0 / Gehrung 45° links | 220 x 35 mm |
| Neigung 0° / Gehrung 0° | 220 x 70 mm |
| Neigung 45° / Gehrung 0° links | 155 x 70 mm |
| Neigung 45° / Gehrung 0° rechts | 155 x 70 mm |
| Neigung 45° / Gehrung 45° links | 155 x 35 mm |
| Neigung 45° / Gehrung 45° rechts | 155 x 35 mm |
| Nennweite außen Absaugstutzen | 32,5 mm |
| Netzfrequenz | 50 Hz |
| Sägeblattabmessungen | 210 mm |
| Sägeblattdrehzahl | 4500 min⁻¹ |
| Sägeblattdurchmesser | 210 mm |
| Schalldruckpegel | 93,6 dB(A) |
| Schallleistungspegel | 106,6 dB(A) |
| Schnittkapazität bei 0° Neigung / 0° Gehrung | 220 x 70 mm |
| Schnittkapazität bei 0° Neigung / -45° Gehrung | 220 x 35 mm |
| Schnittkapazität bei -45° Neigung / 0° Gehrung | 155 x 70 mm |
| Schnittkapazität bei -45° Neigung / -45° Gehrung | 155 x 35 mm |
| Stromart | AC |
| Vibrationsemission | 4,58 m/s² |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
