Beschreibung
- Zum Sägen von Rohren und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Gehrungsverstellung vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Gelagerter Drehteller
- Stufenlose Einstellung der Bandgeschwindigkeit
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Längere Standzeit des Sägebandes durch Sägearmneigung von 25°
- Kühlsystem direkt an den Sägebandführungen
- BRP-Sägebandüberwachung stoppt den Vorschub des Sägerahmens bei zu hoher Beanspruchung des Sägebandmotors durch Späne im Schnittkanal, nach dem Entfernen der Späne durch das laufende Sägeband wird der Vorschub automatisch fortgesetzt
- Elektromechanische Überwachung der Sägebandspannung, bei Abweichungen schaltet ein Mikroschalter die Maschine ab
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Hydraulischer Spannstock

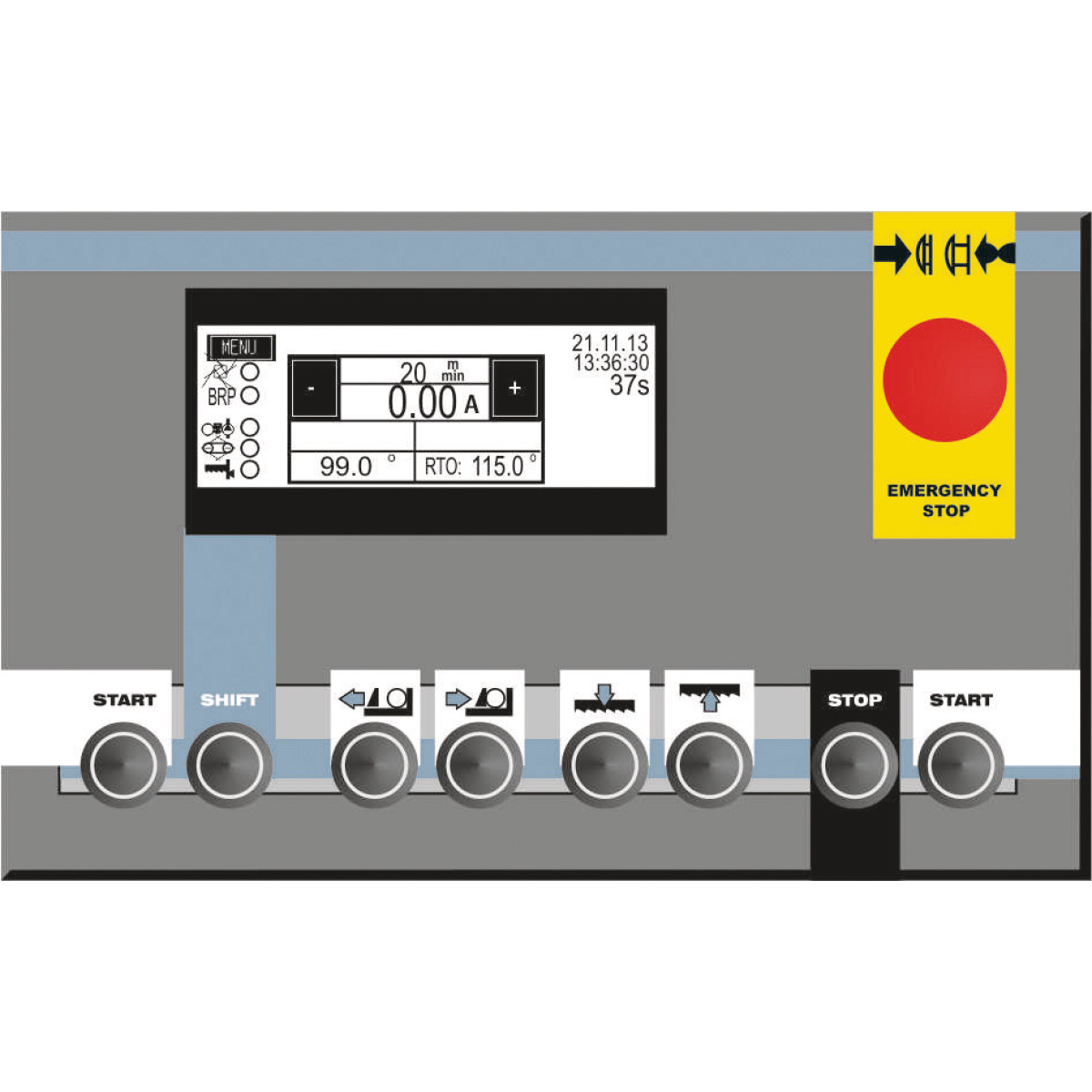

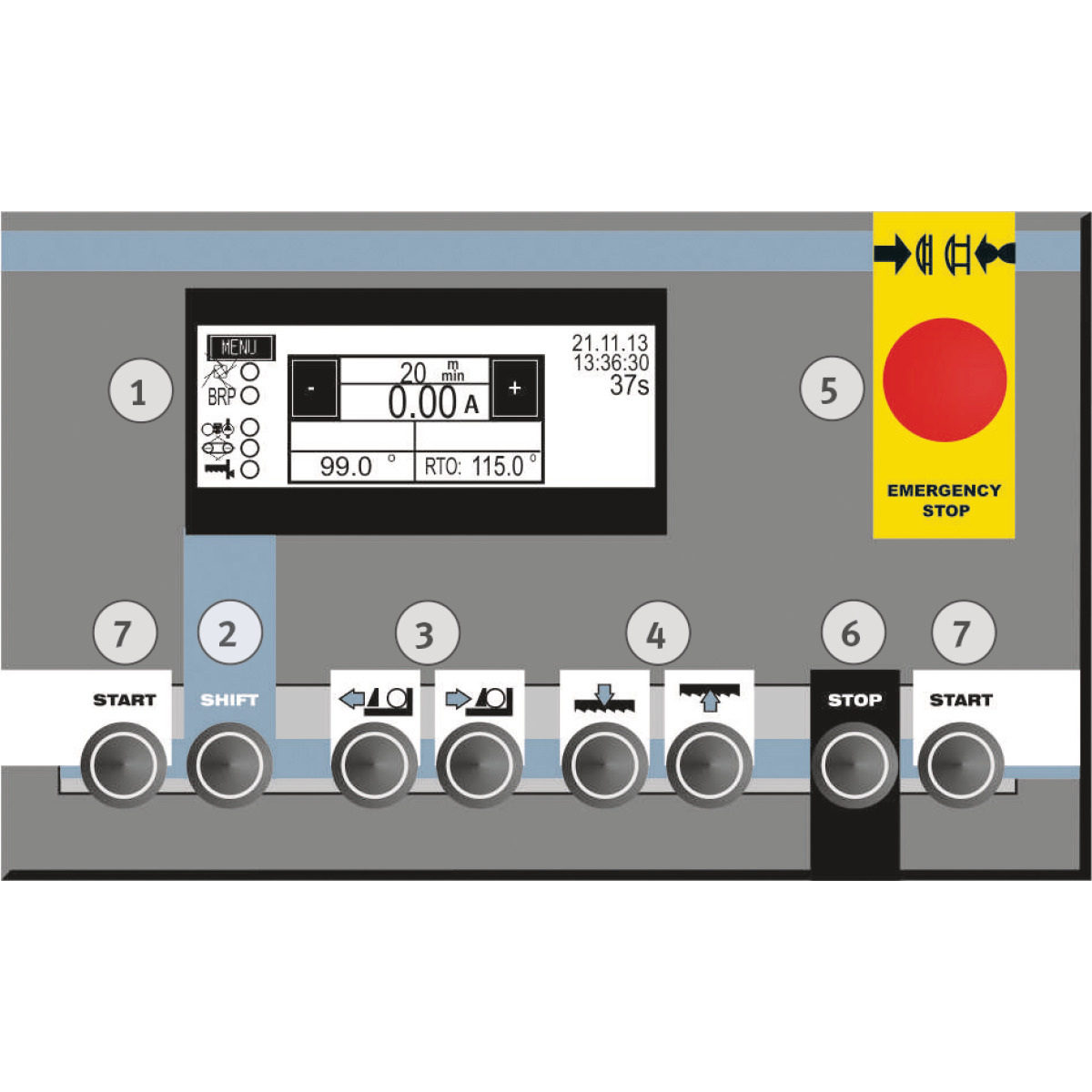

- Mit schwenkbarem Bedienpult
- Schnittantastfunktion mit integriertem Taster
Funktionsweise des Halbautomaten:
- Automatische Werkstückspannung nach dem Start des Schnittzyklus
- Ausführung des Sägeschnitt mit der gewählten Bandgeschwindigkeit
- Selbstständiger Stopp der Absenkbewegung und des Sägebands in der unteren Endposition
- Selbstständiges Zurückfahren des Sägearms in seine obere Endlage
- Schraubstock öffnet automatisch
- Bediener muss nur noch das Material bewegen
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
- Anbauadapter für Rollenbahn
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Bandspannungsüberwachung | elektromechanisch |
| Bandvorschubüberwachung | BRP |
| Bedienpult | schwenkbar |
| Breite/Tiefe (Produkt) ca. | 1050 mm |
| Geschwindigkeitsstufen | stufenlos |
| Gewicht (Netto) ca. | 420 kg |
| Höhe (Produkt) ca. | 1890 mm |
| Kühlmittelpumpe | ✔ |
| Länge (Produkt) ca. | 1860 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Min. Abschnittlänge | +60 bis -45 ° |
| Motorleistung | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 2720 x 27 x 0,9 mm |
| Sägebandbreite | 27 mm |
| Sägebanddicke | 0,9 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20 - 100 m/min. |
| Sägebandlänge | 2720 mm |
| Sägerückhub | hydraulisch |
| Sägevorschub | hydraulisch |
| Schnittantaster | ✔ |
| Schnittbereich +45° - Rundrohrmaterial | 110 mm |
| Schnittbereich +45° - Rechteck stehend | 100 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 180 x 120 mm |
| Schnittbereich +45° rund (Rohr) | 185 mm |
| Schnittbereich +45° rund (Vollmaterial) | 185 mm |
| Schnittbereich +45° Rundrohr-Vollmaterial | 170 x 120 mm |
| Schnittbereich +60° - Rechteck stehend | 280 x 120 mm |
| Schnittbereich 0° - Rechteck stehend | 170 mm |
| Schnittbereich 0° - Rundrohrmaterial | 150 mm |
| Schnittbereich 0° Bündel (Rohr) | 280 x 120 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 280 x 220 mm |
| Schnittbereich 0° rund (Rohr) | 230 mm |
| Schnittbereich 0° rund (Vollmaterial) | 230 mm |
| Schnittbereich 0° Rundrohr-Vollmaterial | 280 x 210 mm |
| Schnittbereich -45° - Rundrohrmaterial | 110 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 180 x 170 mm |
| Schnittbereich -45° rund (Rohr) | 190 mm |
| Schnittbereich -45° rund (Vollmaterial) | 190 mm |
| Schnittbereich -45° Rundrohr-Vollmaterial | 180 x 170 mm |
| Schnittbereich -60° - Rundrohrmaterial | 80 mm |
| Schnittbereich -60° - Rechteck stehend | 190 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 120 x 90 mm |
| Schnittbereich -60° rund (Rohr) | 120 mm |
| Schnittbereich -60° rund (Vollmaterial) | 120 mm |
| Schnittbereich -60° Rundrohr-Vollmaterial | 100 x 70 mm |
| Schnittbereich Bündel - Rechteck stehend | manuell |
| Schnittbereiche | 230 mm |
| Schnittwinkel | 395 kg |
| Schraubstock | mit Schnellspannvorrichtung |
| Späneräumbürste | ✔ |
| Stellfläche (LxBxH) | 1860 x 1045 x 1750 mm |
| Tischhöhe Materialzufuhr | 795 mm |
| Vorschub | 22 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
