Beschreibung
- Gehrungsverstellung von vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Zum Sägen von z. B. Edelstahl, Werkzeugstahl, Hohlprofilen und Vollmaterialien
- Zweipoliger Antriebsmotor ermöglicht Sägegeschwindigkeiten von 30 und 65 m/min
- Überwachung der Sägebandspannung elektromechanisch über Mikroschalter
- Beim Anheben des Sägearms verriegelt sich der Absenkzylinder in der oberen Lage über das Magnetventil - ein zusätzliches Absperren am Zylinder ist dadurch nicht erforderlich
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes

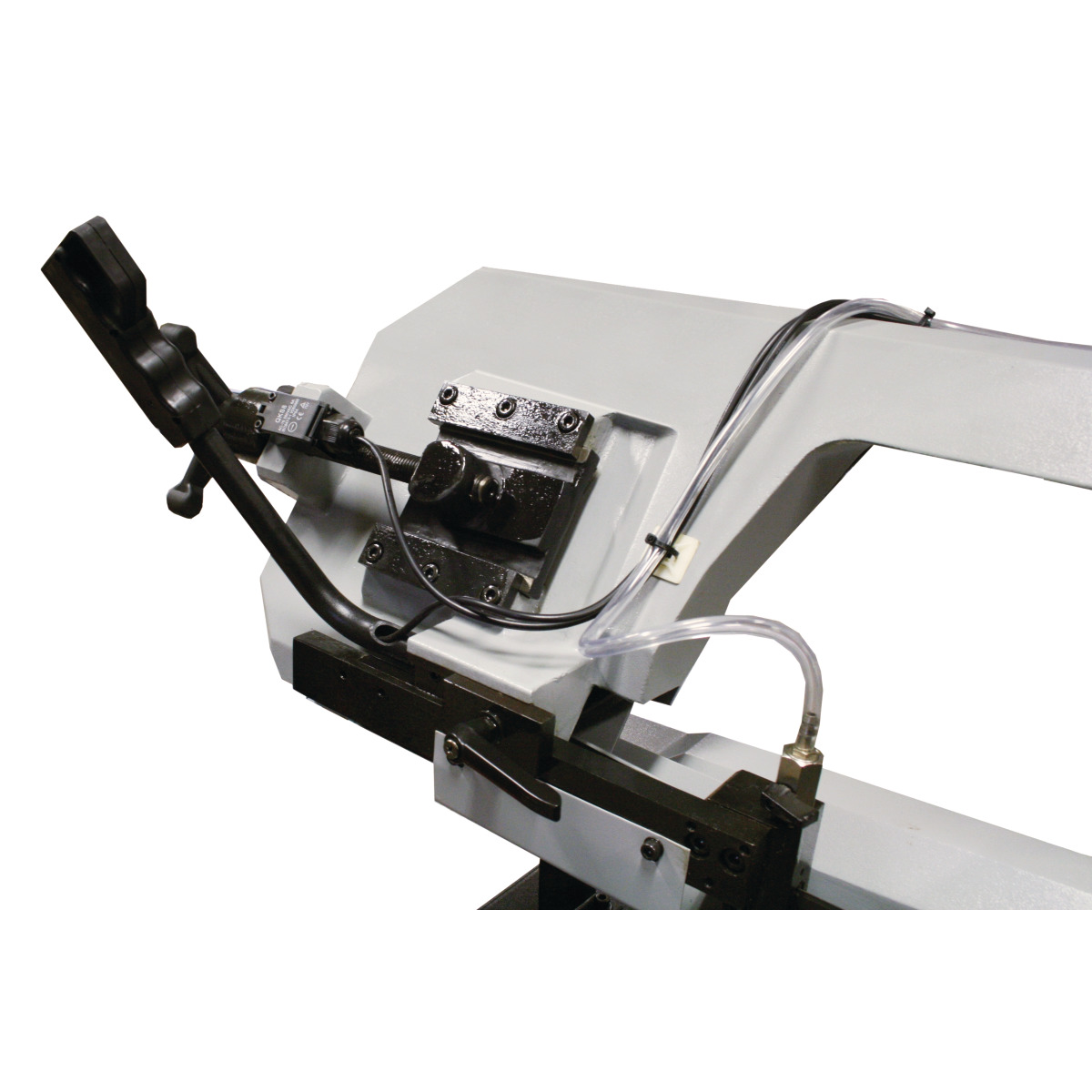

- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Nach Beendigung des Schnittvorgangs stoppt das Sägeband automatisch in der unteren Endlage
- Absenkung des Sägearms durch Gravitation oder manuell
- Mit stufenlos einstellbarer, gleichbleibender Sägearmabsenkgeschwindigkeit über Hydraulikzylinder

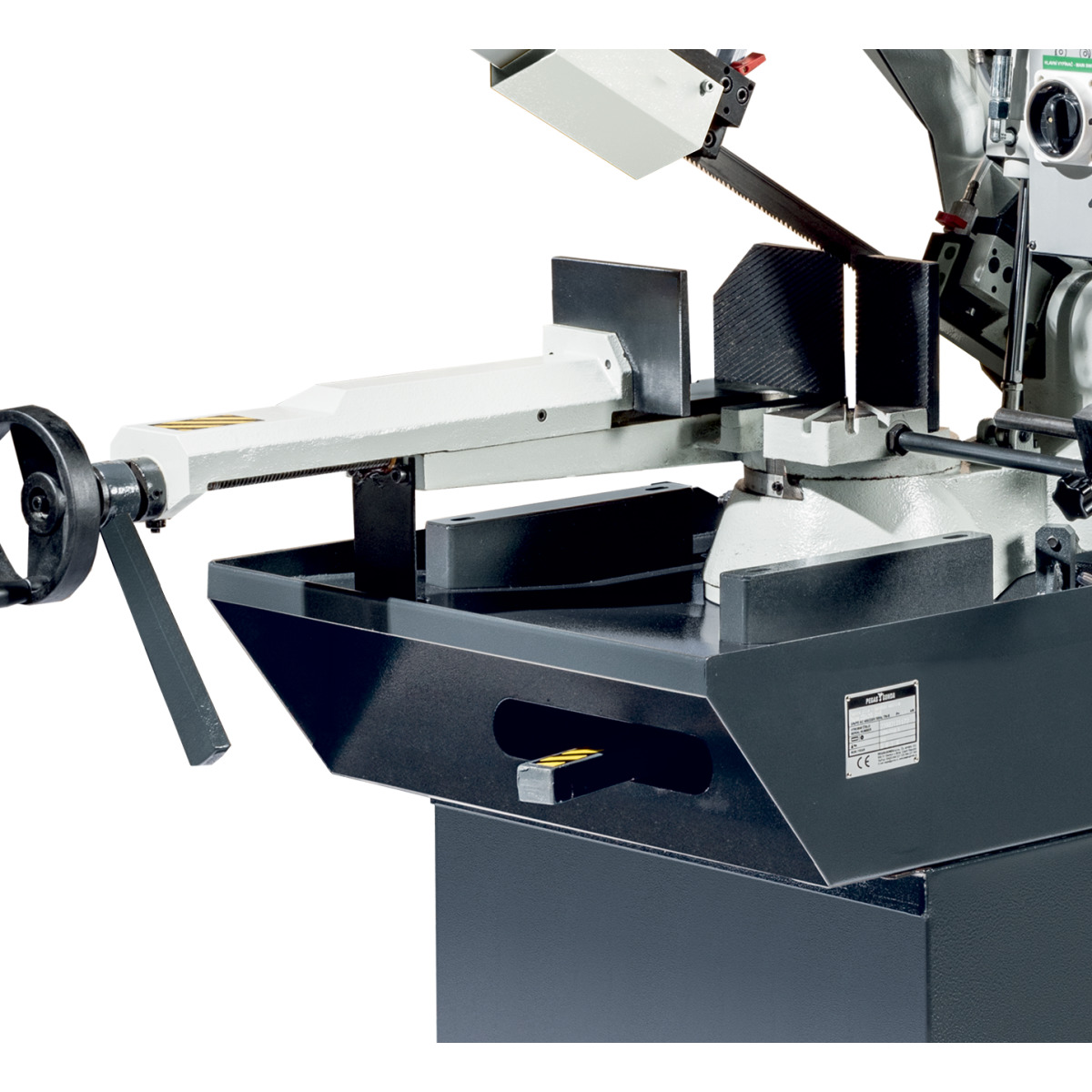

- Spannstock mit Schnellspannvorrichtung
- Sägeband
- Kühlmittelpumpe
- Bedienwerkzeug
- Verstellbarer Längenanschlag
Merkmale
| Abmessung (L x B/T x H) | 1200 x 650 x 1800 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 600 mm |
| Elektrischer Anschluss | 400 V |
| Geschwindigkeitsstufen | 2 |
| Gewicht (Netto) ca. | 235 kg |
| Gewicht ca. | 270 kg |
| Höhe (Produkt) ca. | 1750 mm |
| Länge (Produkt) ca. | 1410 mm |
| Leistung Antriebsmotor | 0,75 / 1,1 kW |
| Motorleistung | 0,75 / 1,1 kW |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 2450 x 27 x 0,9 mm |
| Sägebandbreite | 27 mm |
| Sägebanddicke | 0,9 mm |
| Sägebandgeschwindigkeit(en) | 30 / 65 m/min |
| Sägebandgeschwindigkeiten | 30 / 65 m/min |
| Sägebandlänge | 2450 mm |
| Schnittbereich Bündel Vierkantmaterial stehend | 230 x 120 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 160 x 90 mm |
| Schnittbereich -45° rund (Rohr) | 160 mm |
| Schnittbereich -45° rund (Vollmaterial) | 85 mm |
| Schnittbereich -45° rund Profil | 160 mm |
| Schnittbereich -45° rund voll | 85 mm |
| Schnittbereich -45° Vierkantmaterial stehend | 160 x 90 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 90 x 90 mm |
| Schnittbereich -60° rund (Rohr) | 90 mm |
| Schnittbereich -60° rund (Vollmaterial) | 55 mm |
| Schnittbereich -60° rund Profil | 90 mm |
| Schnittbereich -60° rund voll | 55 mm |
| Schnittbereich -60° Vierkantmaterial stehend | 90 x 90 mm |
| Schnittbereich 0° Bündel (Rohr) | 230 x 120 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 230 x 150 mm |
| Schnittbereich 0° rund (Rohr) | 220 mm |
| Schnittbereich 0° rund (Vollmaterial) | 120 mm |
| Schnittbereich 0° rund Profil | 220 mm |
| Schnittbereich 0° rund voll | 120 mm |
| Schnittbereich 0° Vierkantmaterial stehend | 230 x 190 mm |
| Tischhöhe Materialzufuhr | 925 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
