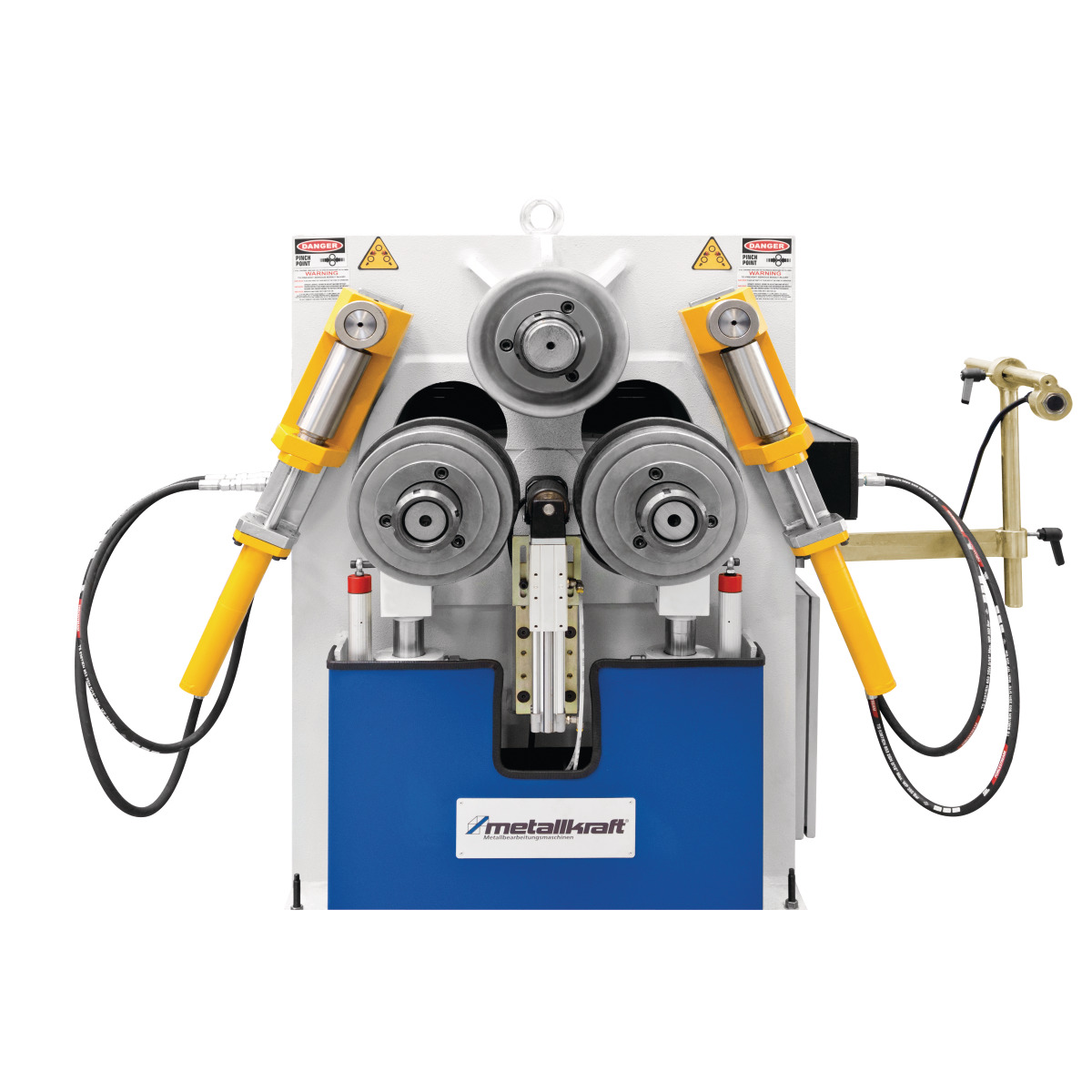

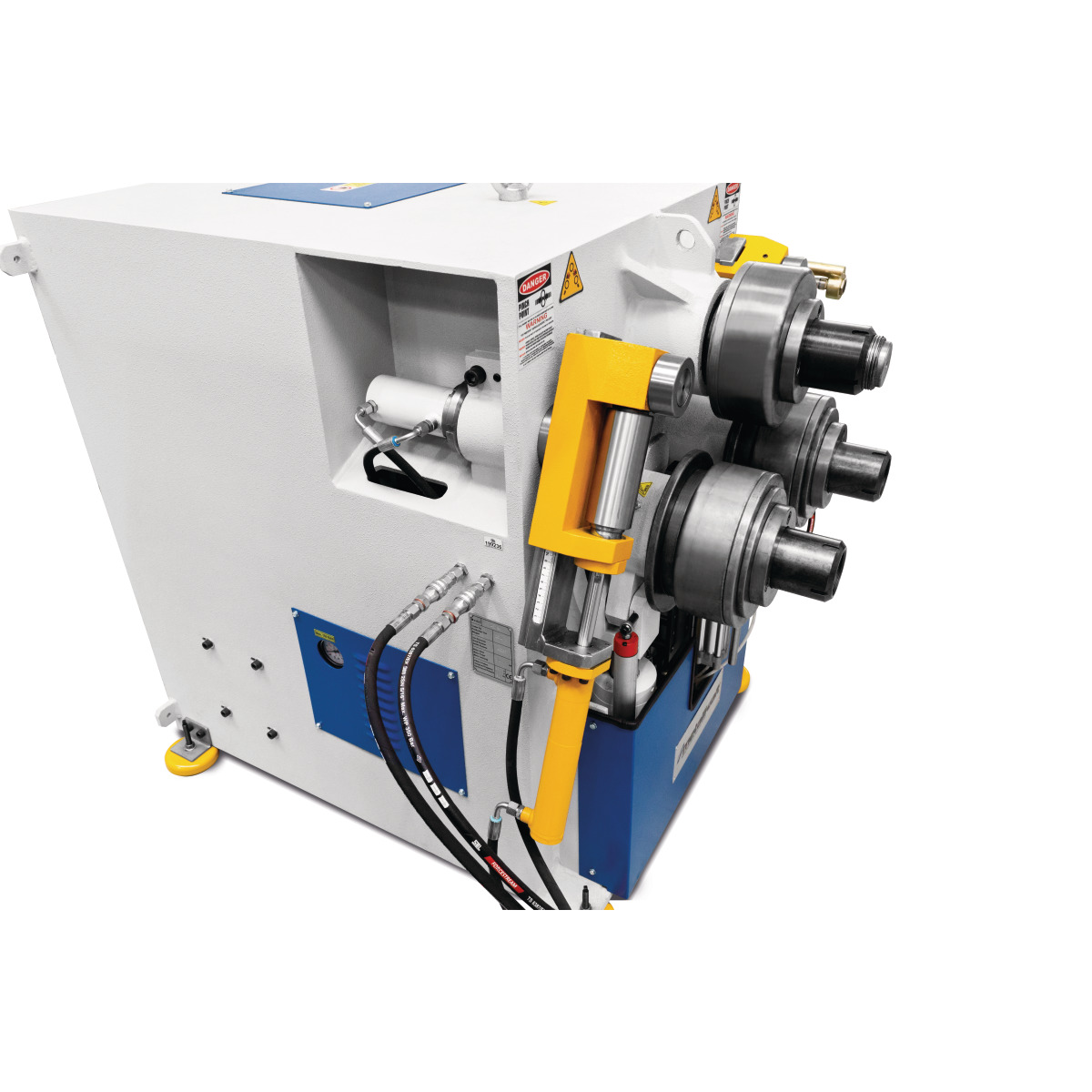

Beschreibung
- Schwere Schweißkonstruktion aus Stahl

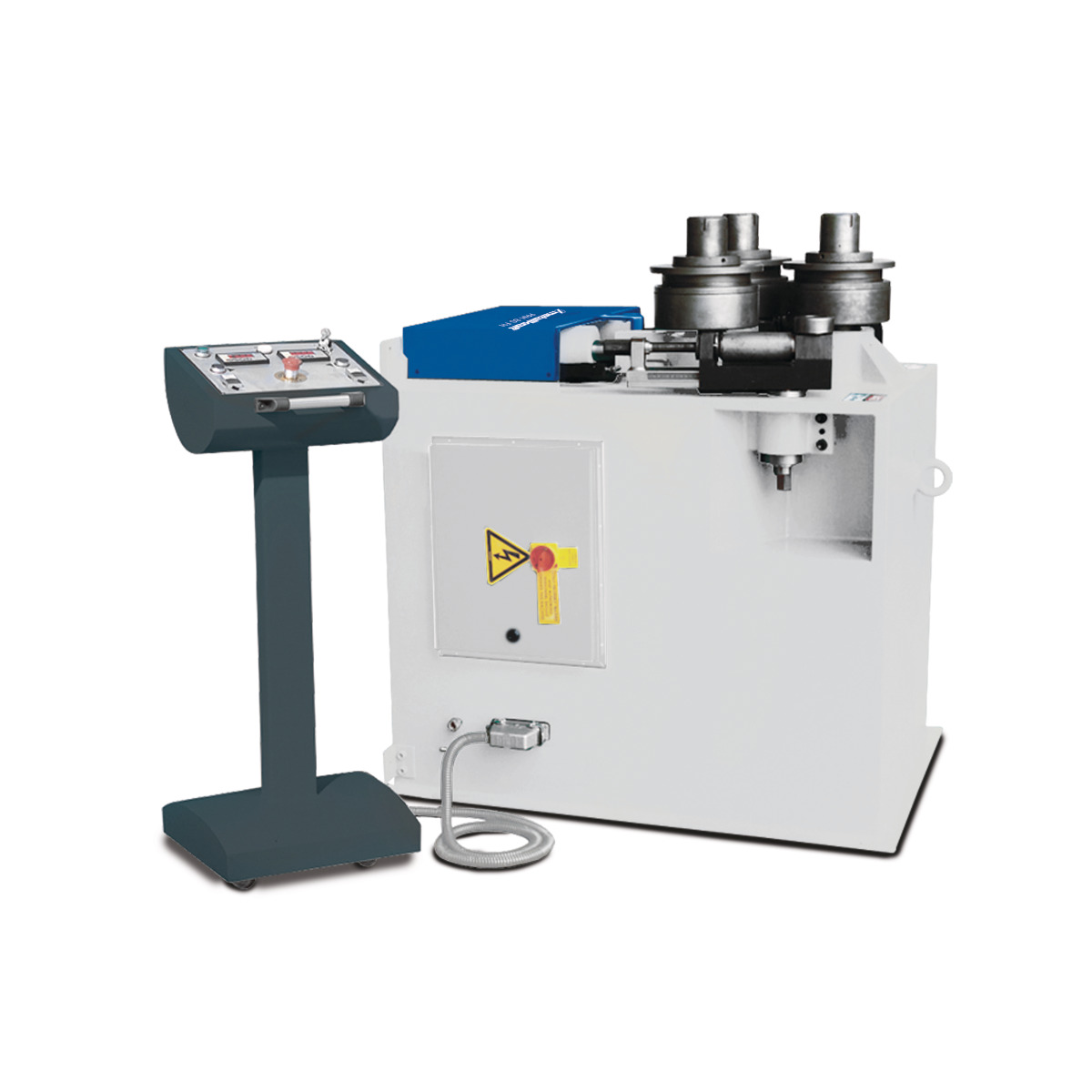

- Horizontale und vertikale Arbeitsmöglichkeit

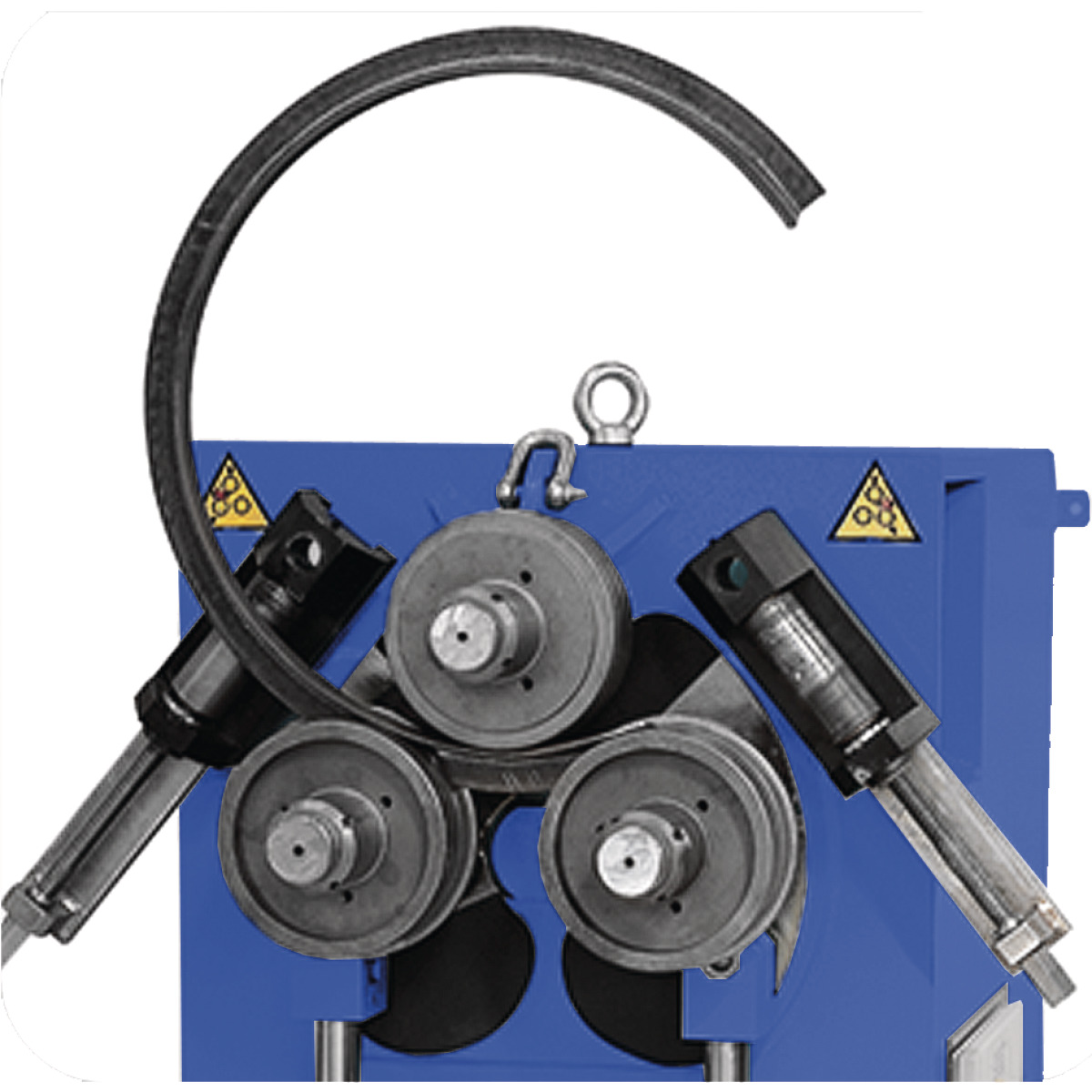

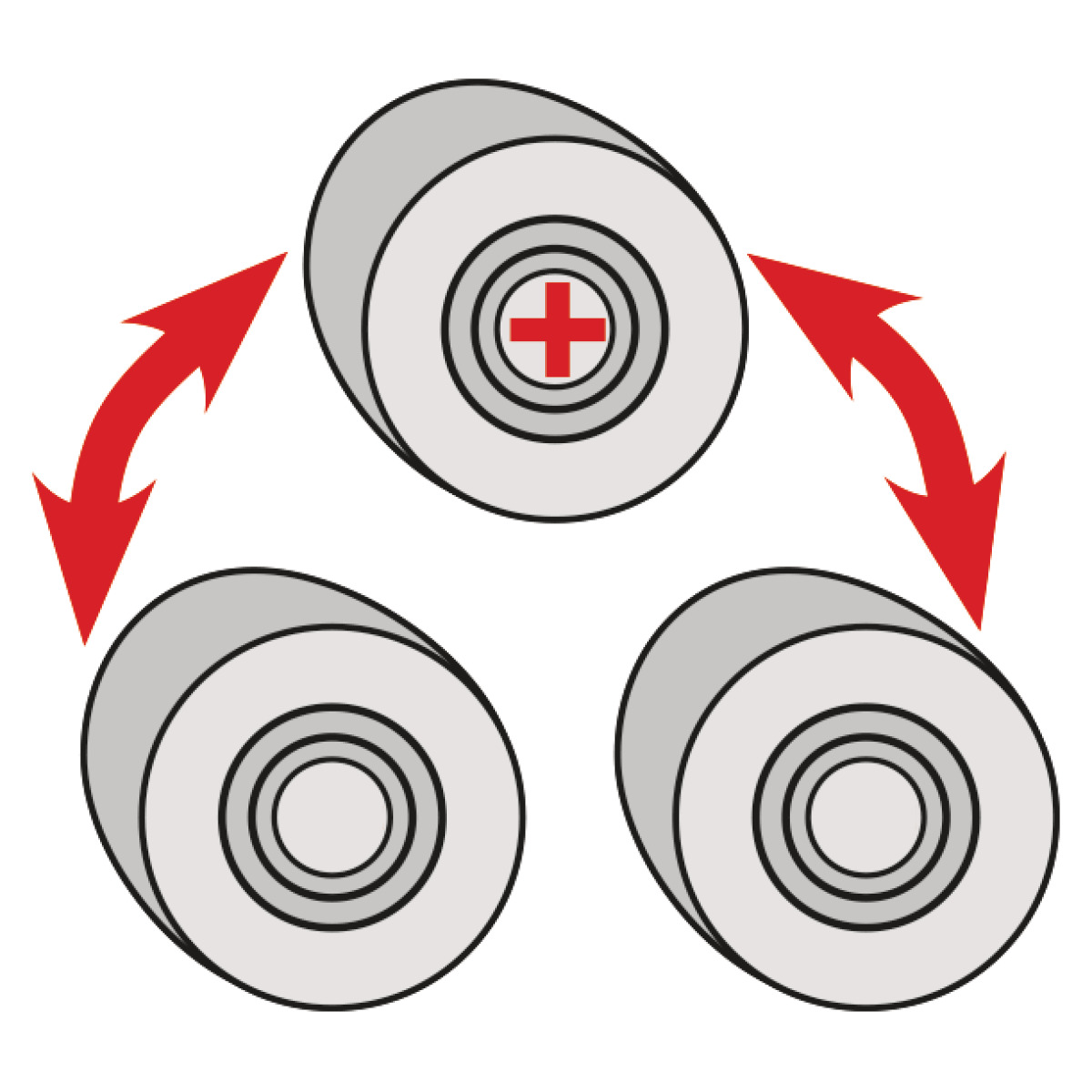

- Alle drei Walzen angetrieben mittels Hydromotor und Planetengetriebe
- Walzen sind gehärtet
- Hydraulische Zustellung über zwei Unterwalzen

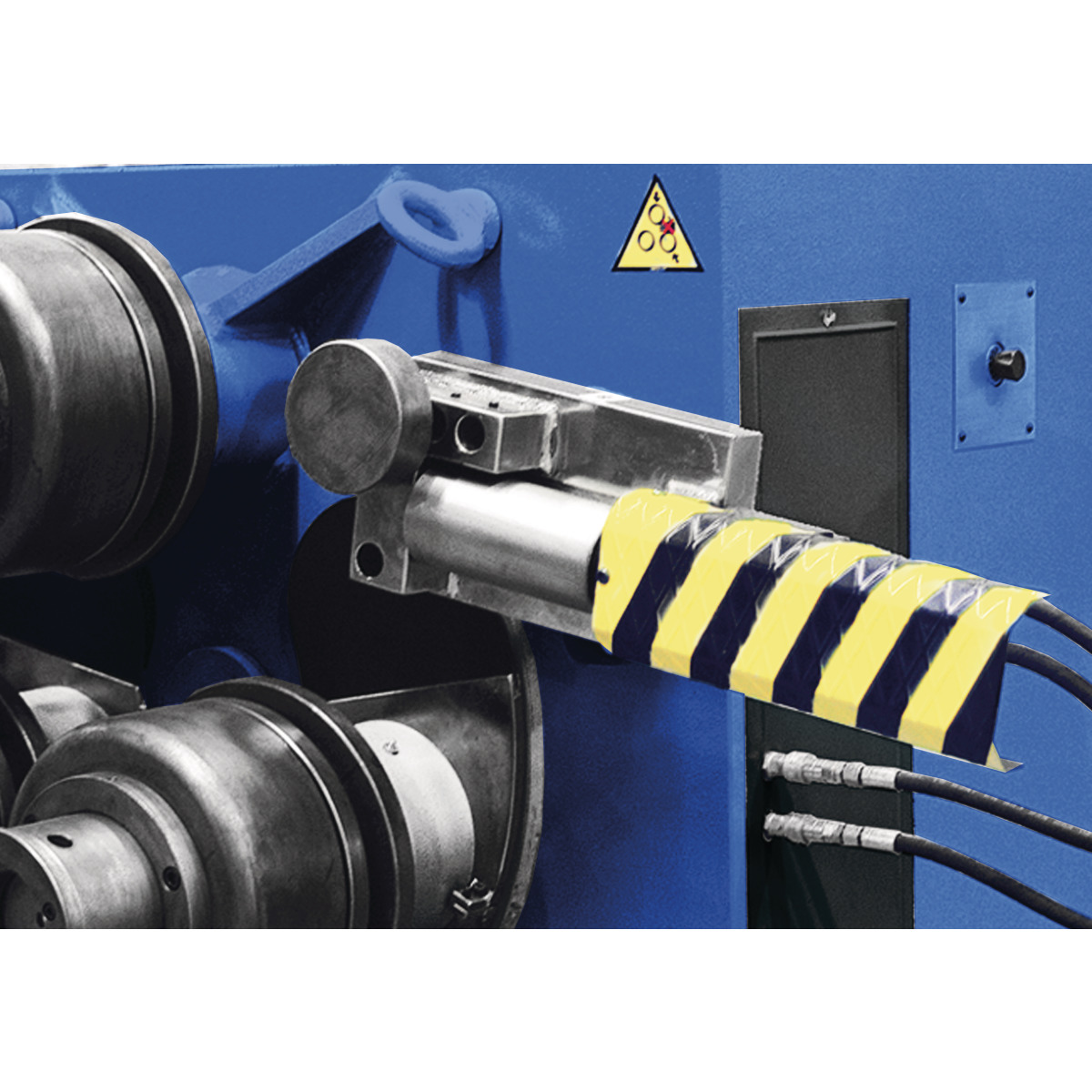

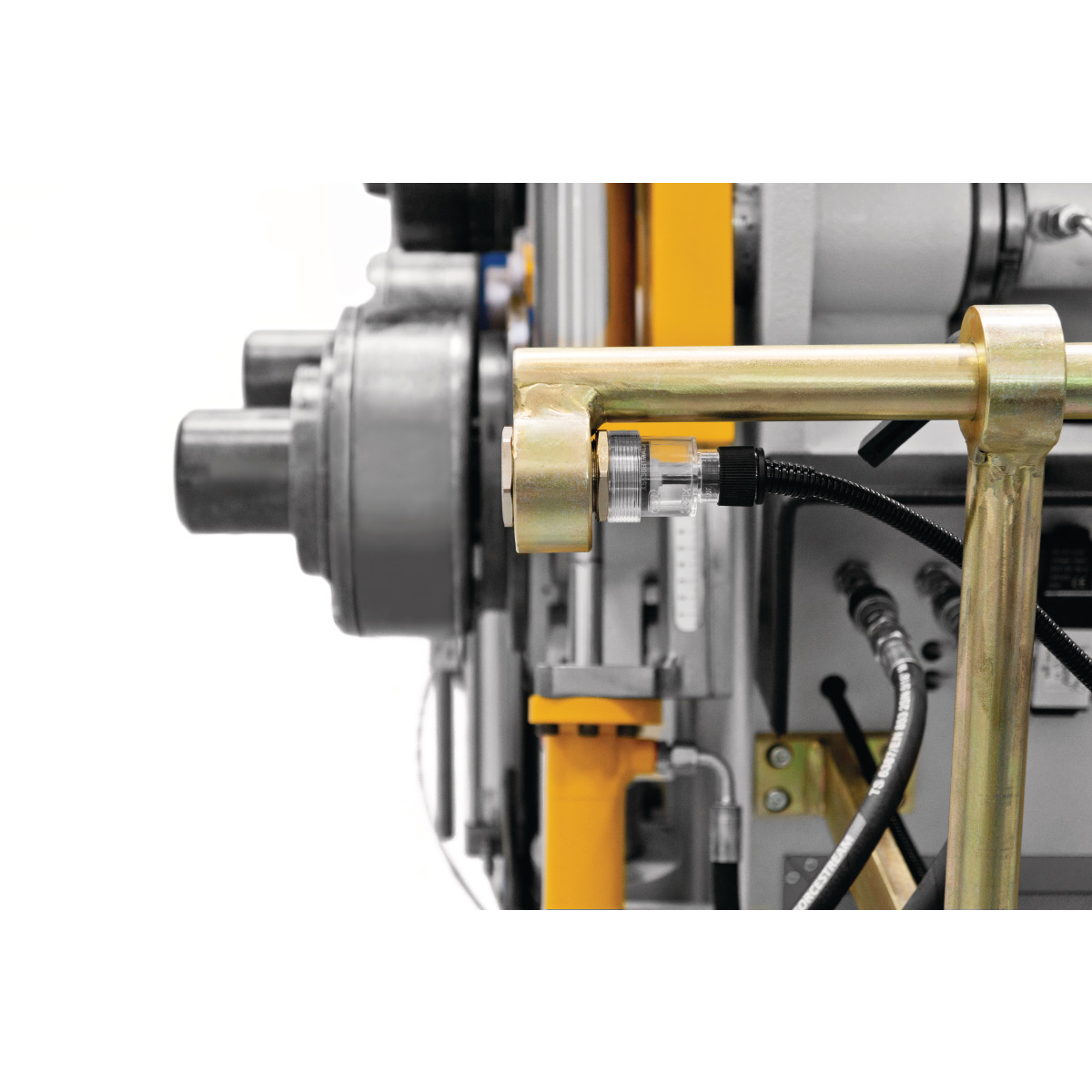

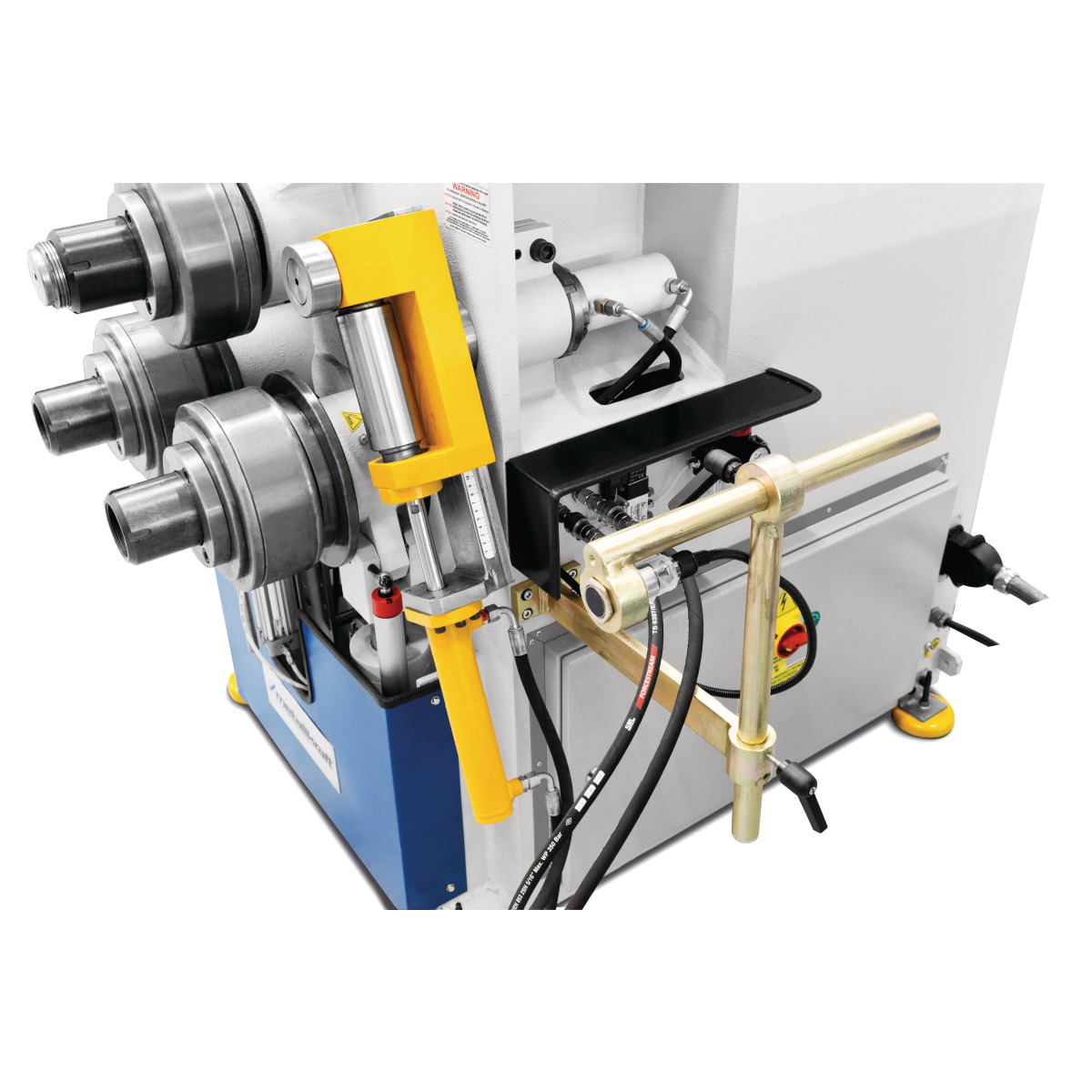

- Seitliche mechanische Richtrollen, stufenlos verstellbar

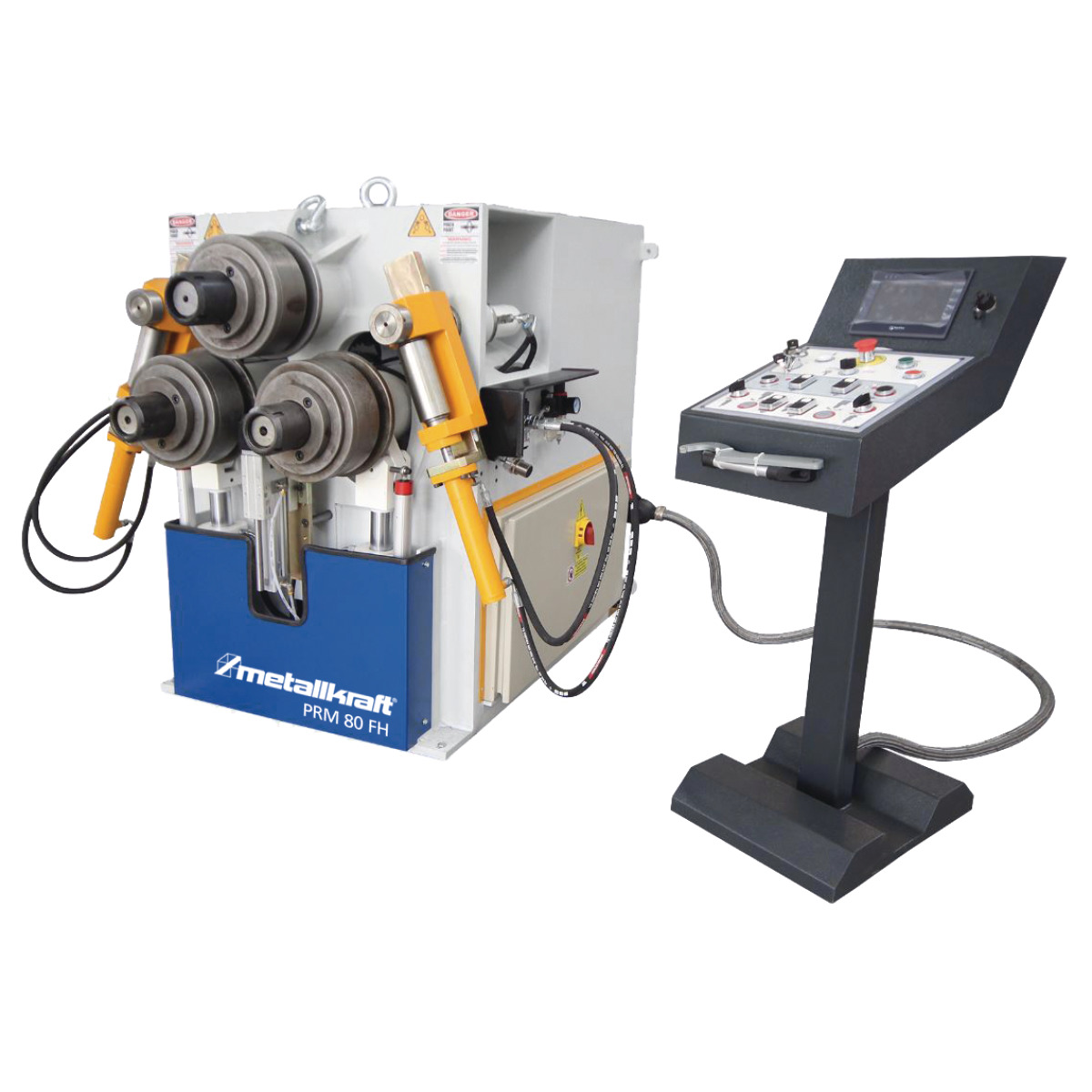

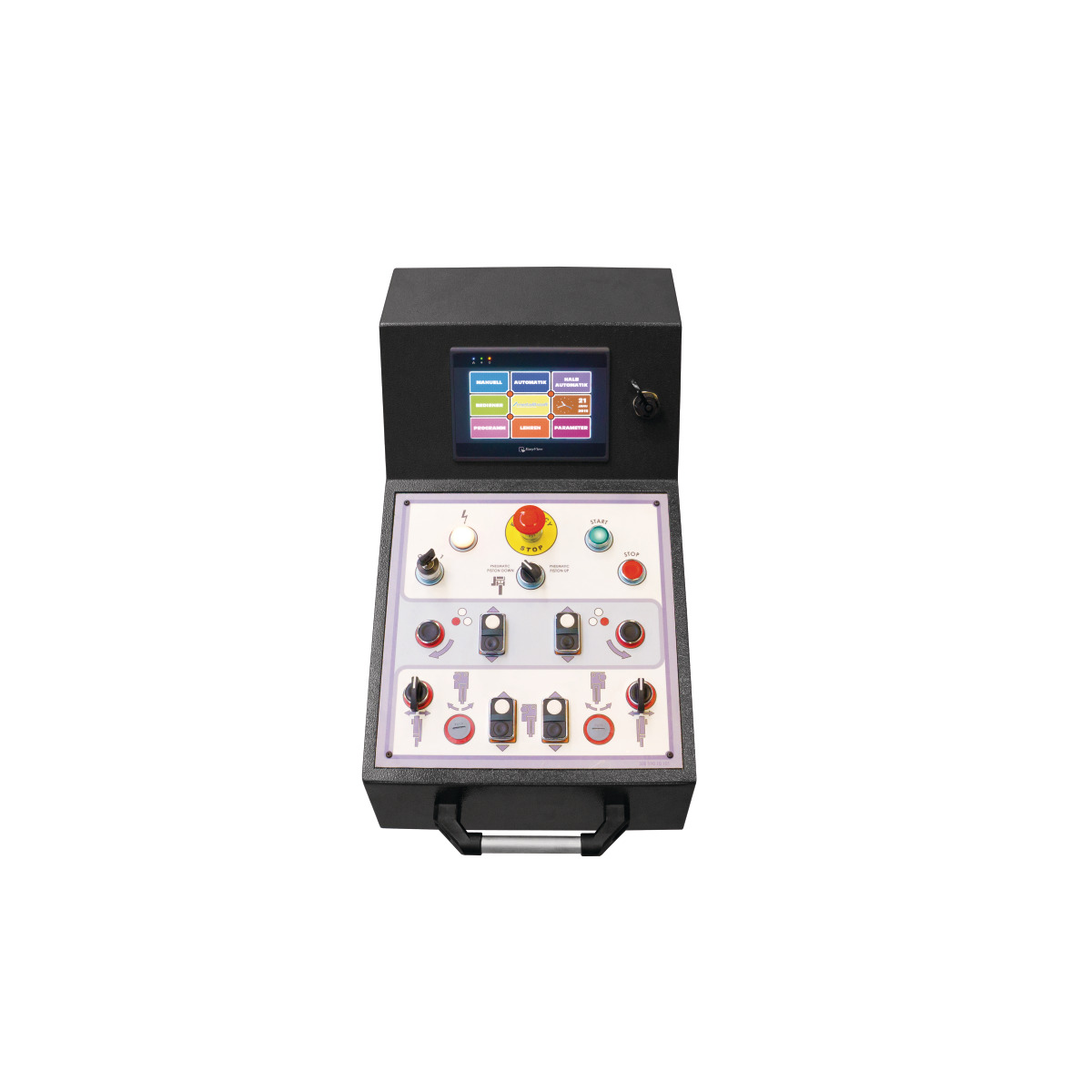

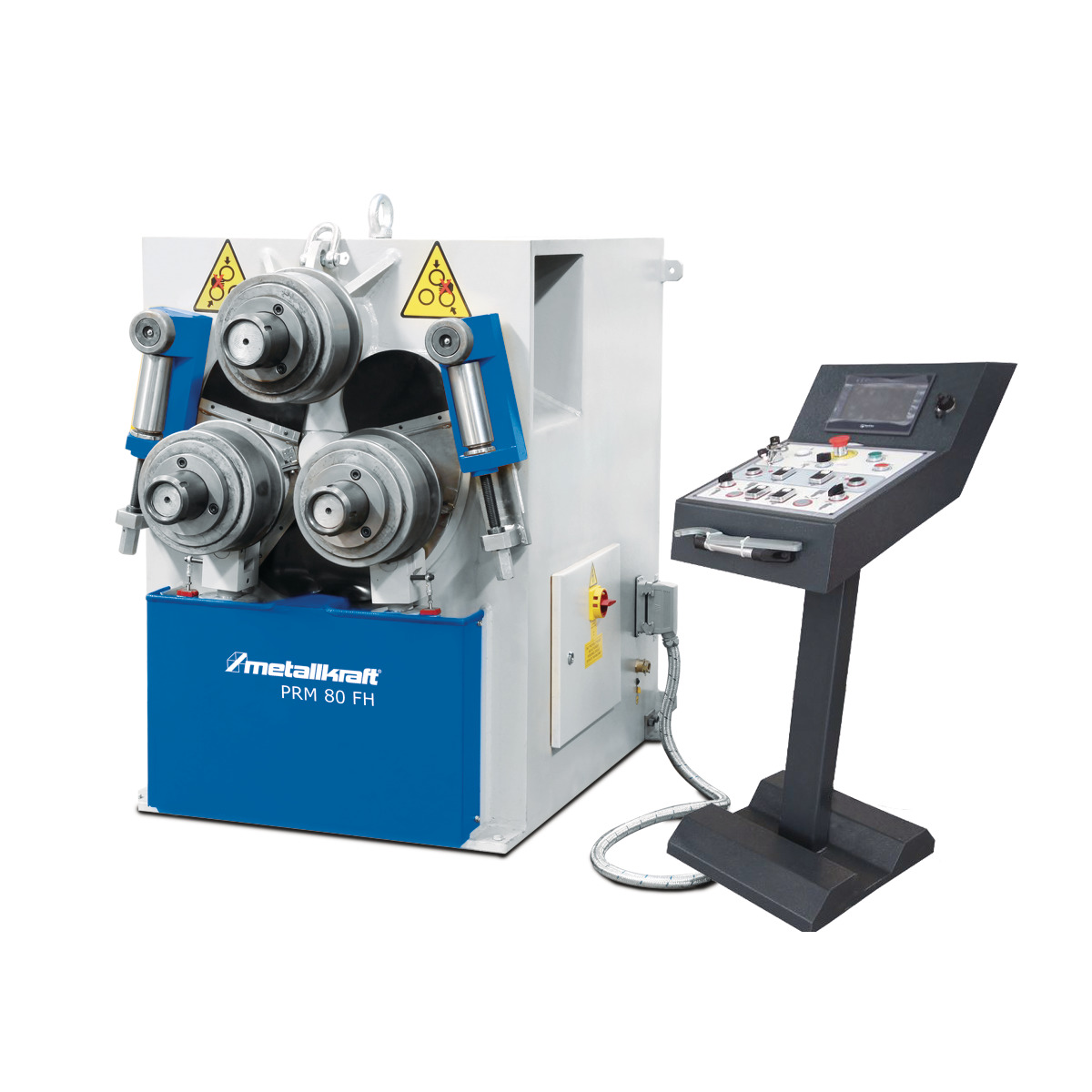

- Separates Steuerpult mit Fußbedienung und 2 Digitalanzeigen
Sonderzubehör:
- Hydraulische Richtrollen
- Stufenlose einstellbare Walzgeschwindigkeit
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
- NC-Steuerung
Hinweis:
- Bitte bei Bestellung zu bearbeitende Materialart angeben!
- Biegerollen auf Anfrage
- Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
- Auch untypische Größen können auf Anfrage angefertigt werden
- Standard Biegerollen
- mobiles Steuerpult
- eine Digitalanzeige je untere Zustellwalze
- manuelle Richtrollen
Merkmale
| Abmessung | 1450 x 1000 x 1400 mm |
|---|---|
| Anschluss | 400 V / 50 Hz |
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 1000 mm |
| Erläuterung zu Biegeleistungen Profil-Typ optional | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu Biegeleistungen Profil-Typ Standard | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu T-Profil Steg oben | Zusätzliche Distanzscheiben evtl. erforderlich |
| Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/ |
|
| Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg | 600 mm |
| Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/ |
|
| Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg |
|
| Geschwindigkeit | 6 m/min |
| Gewicht (Netto) ca. | 1700 kg |
| Gewicht ca. | 1700 kg |
| Höhe (Produkt) ca. | 1400 mm |
| Länge (Produkt) ca. | 1450 mm |
| Leistung Antriebsmotor | 4 kW |
| Motorleistung | 4 kW |
| Netzfrequenz | 50 Hz |
| Rollen-Ø | 245 mm |
| Rollenhalterwelle-Ø oben | 80 mm |
| Rollenhalterwelle-Ø unten | 70 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 70 x 8 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 25 x 3,5 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 800 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 280 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 70 x 8 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 25 x 3,5 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 800 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 280 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] | 80 x 9 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] | 25 x 3,5 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 800 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] | 280 mm |
| UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] | 45 mm |
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [2] | 15 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 500 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] | 380 mm |
| Walzendurchmesser oben | 245 mm |
| Walzendurchmesser unten | 245 mm |
| Wellendurchmesser oben | 80 mm |
| Wellendurchmesser unten | 70 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
