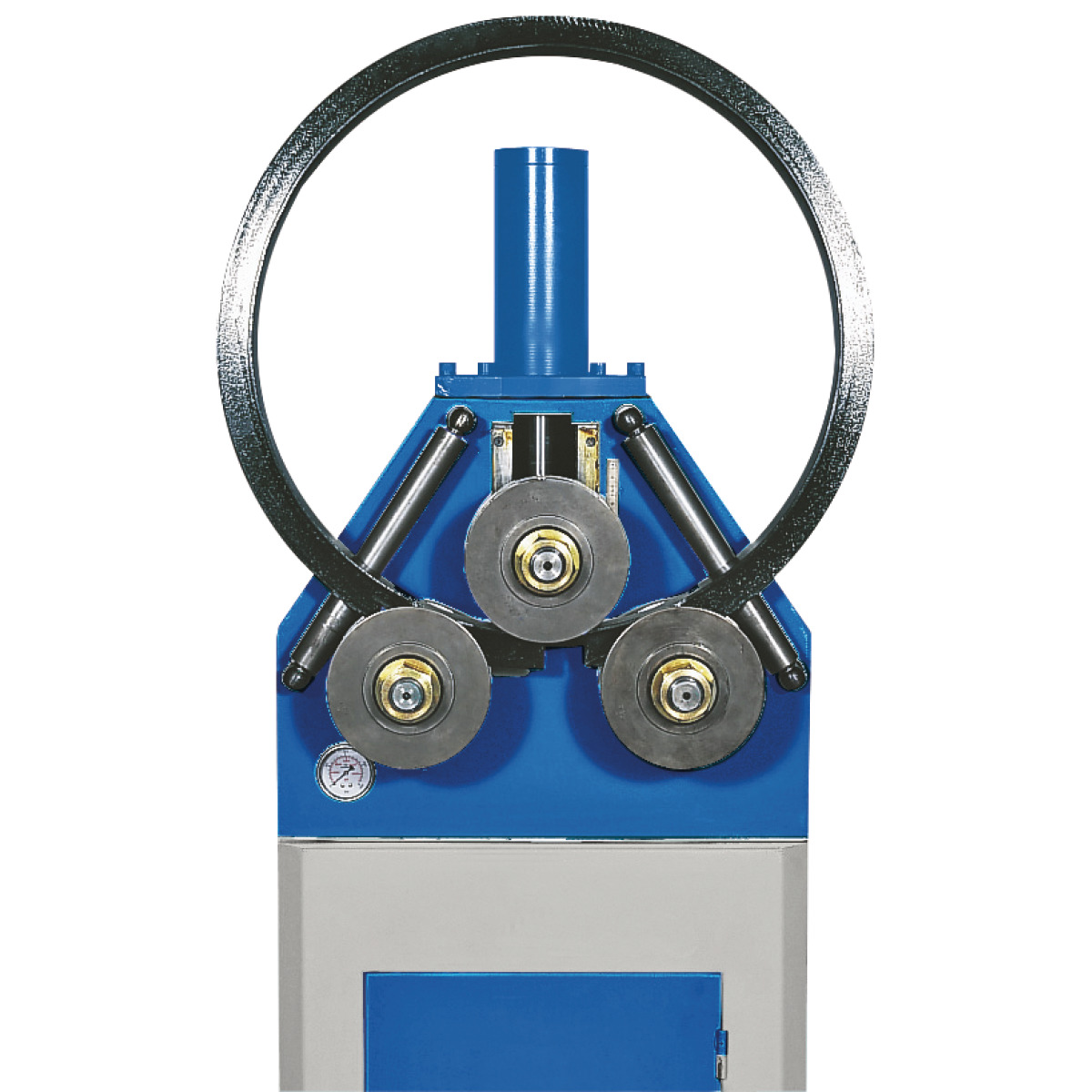

Beschreibung
- Schwere Schweißkonstruktion aus Stahl
- Horizontale und vertikale Arbeitsmöglichkeit

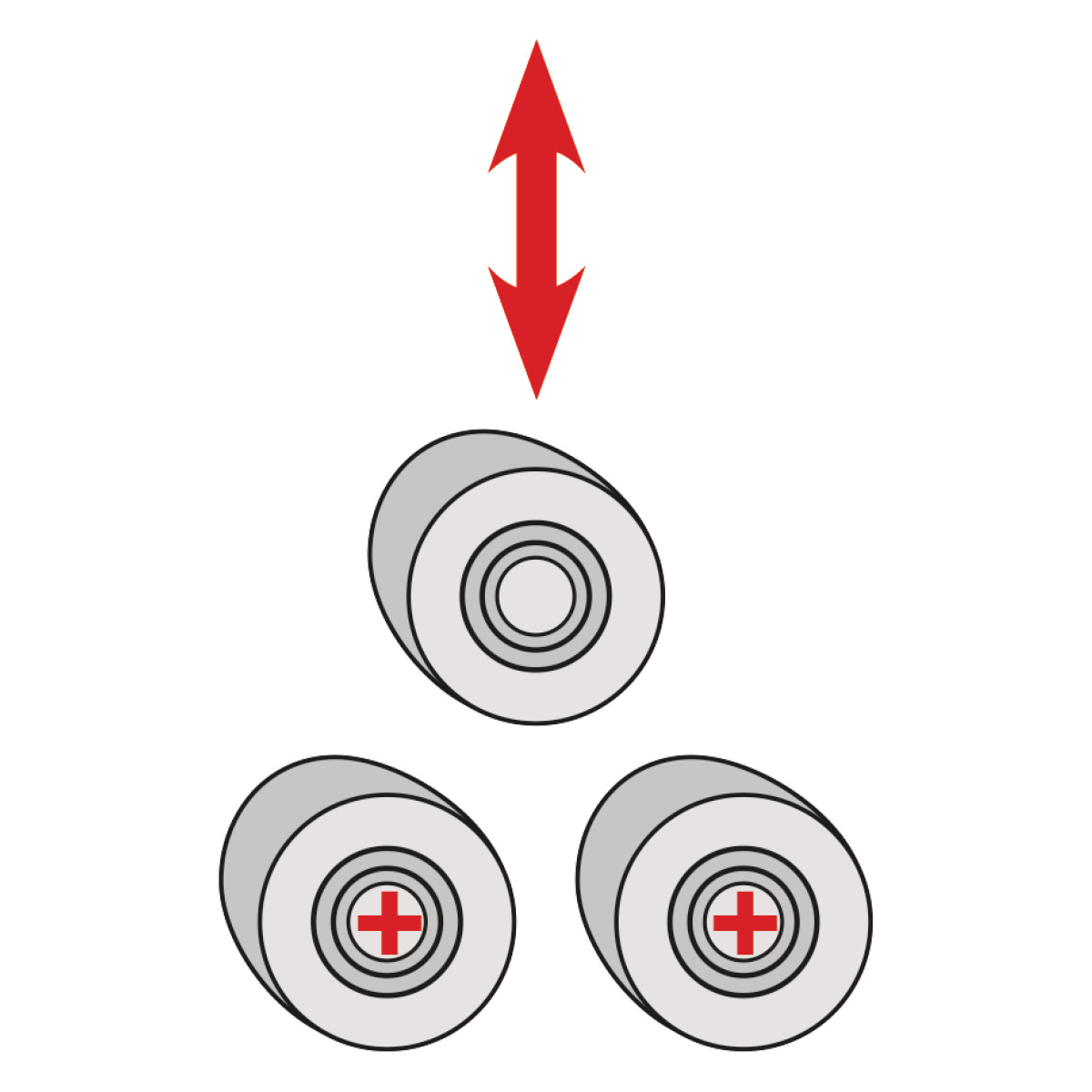

- Hydraulische Zustellung der oberen Walze
- Digitalanzeige für Zustellwalze
- Alle 3 Walzen angetrieben und gehärtet

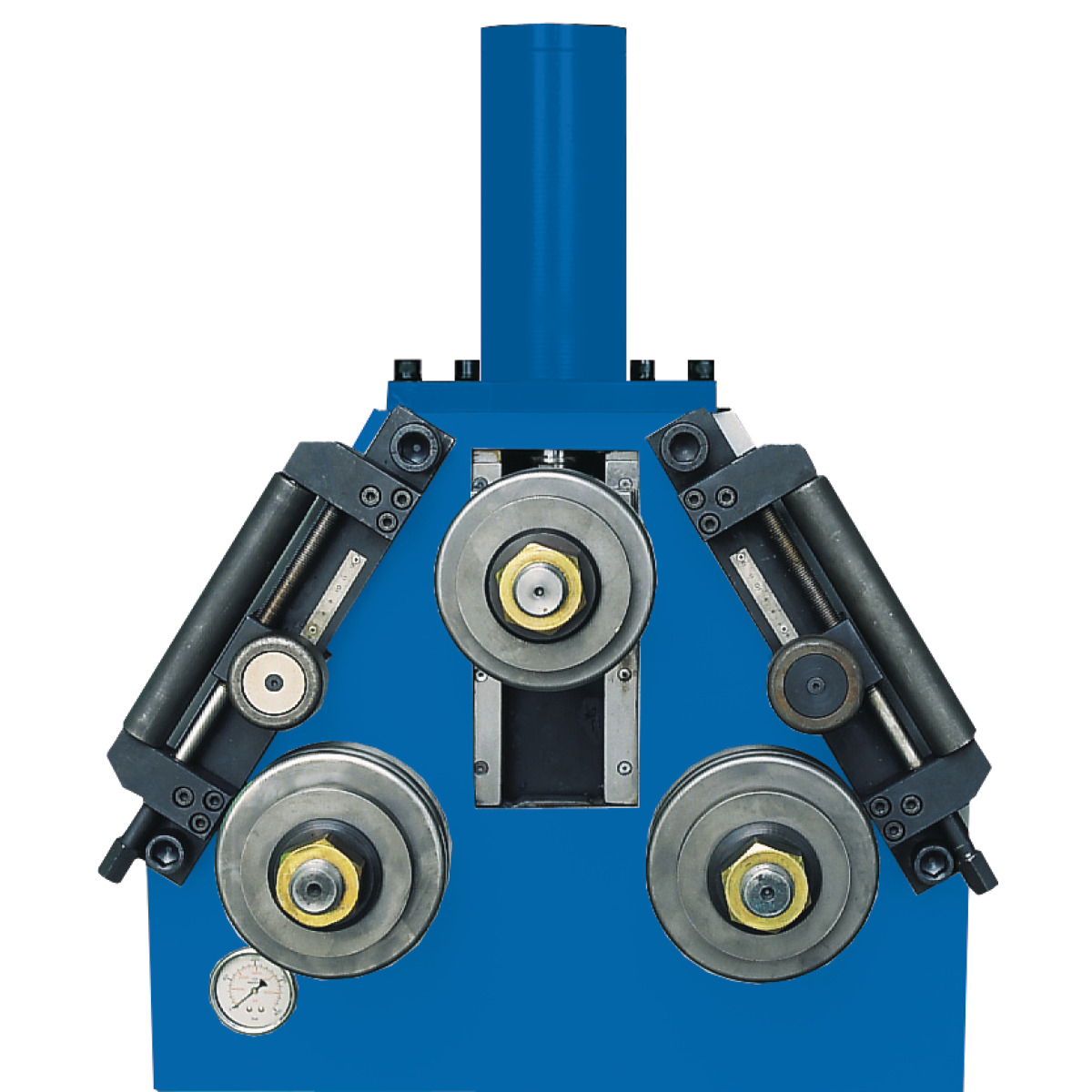

- Seitliche Richtrollen, stufenlos verstellbar

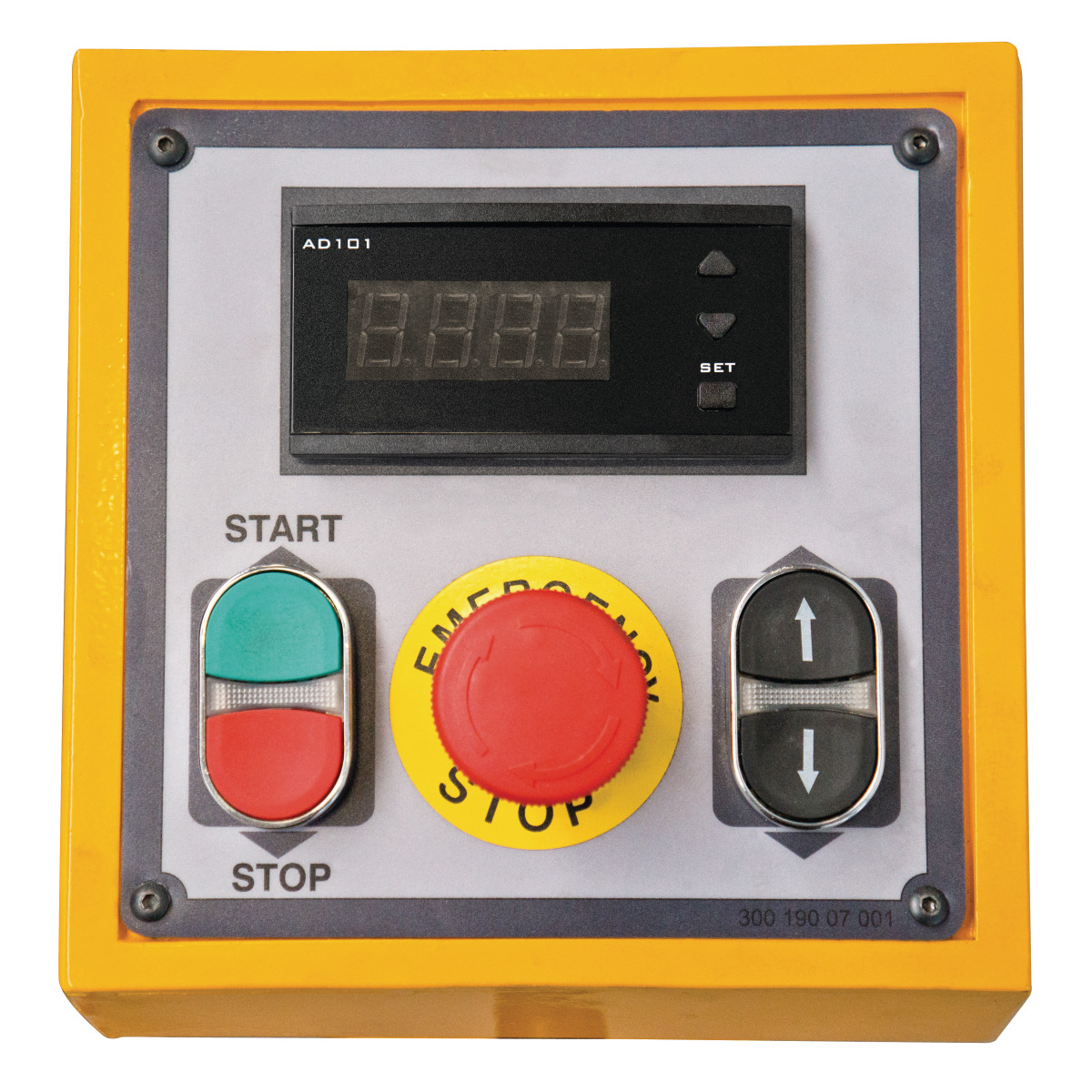

- Separates Steuerpult mit Fußbedienung
Sonderzubehör:
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
Hinweis:
- Bitte bei Bestellung zu bearbeitende Materialart angeben!
- NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich
- Optional kann die Maschine mit Biegerollen speziell für ihre Bedürfnisse bestückt werden
- Auch untypische Größen können auf Anfrage angefertigt werden
- Standard Biegerollen
- mobiles Fußpedal für Links-Rechtslauf mit Notaus
- Richtrollen
- Digitalanzeige für Zustellwalze
Merkmale
| Abmessung | 1000 x 1400 x 1650 mm |
|---|---|
| Anschluss | 400 V / 50 Hz |
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 1400 mm |
| Erläuterung zu Biegeleistungen Profil-Typ optional | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu Biegeleistungen Profil-Typ Standard | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu T-Profil Steg oben | Zusätzliche Distanzscheiben evtl. erforderlich |
| Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/ |
|
| Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg | 600 mm |
| Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/ |
|
| Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg | 1200 mm |
| Geschwindigkeit | 4 m/min. |
| Gewicht (Netto) ca. | 950 kg |
| Gewicht ca. | 950 kg |
| Höhe (Produkt) ca. | 1650 mm |
| Hydraulikdruck | 16 t |
| Länge (Produkt) ca. | 1000 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Motorleistung | 1,5 kW |
| Netzfrequenz | 50 Hz |
| Rollen-Ø | 60 mm |
| Rollenhalterwelle-Ø oben | 215 mm |
| Rollenhalterwelle-Ø unten | 215 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 80 x 9 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 40 x 5 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 1000 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 400 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 80 x 9 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 40 x 5 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 1200 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 500 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] | 80 x 9 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] | 40 x 5 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 1000 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] | 400 mm |
| UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] | 50 mm |
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [2] | 20 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 800 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] | 400 mm |
| Walzendurchmesser oben | 60 mm |
| Walzendurchmesser unten | 60 mm |
| Wellendurchmesser oben | 215 mm |
| Wellendurchmesser unten | 215 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
