Beschreibung
- Schwere Schweißkonstruktion aus Stahl
- Horizontale und vertikale Arbeitsmöglichkeit

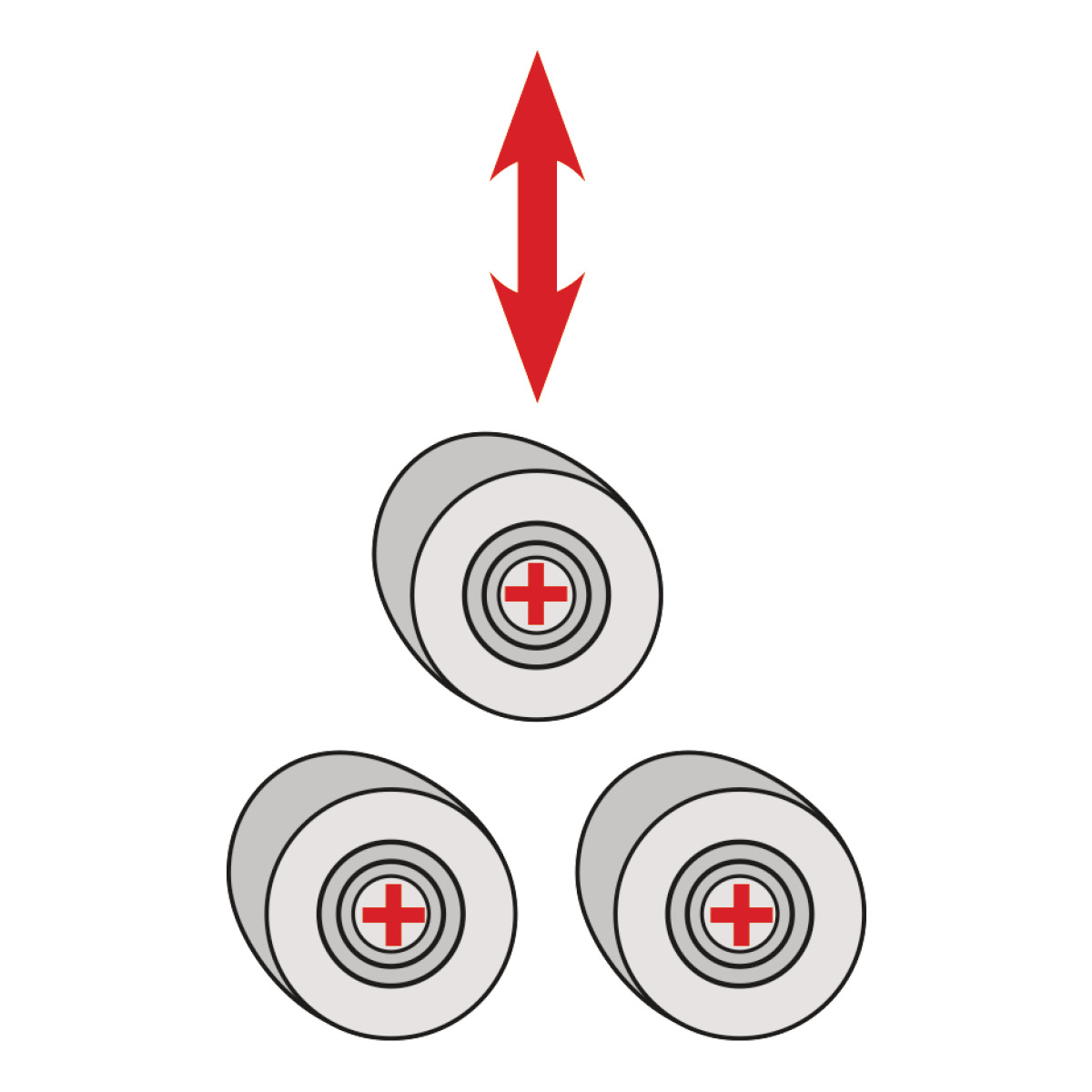

- Hydraulische Verstellung der oberen Walze
- Alle 3 Walzen angetrieben
- Walzen sind gehärtet

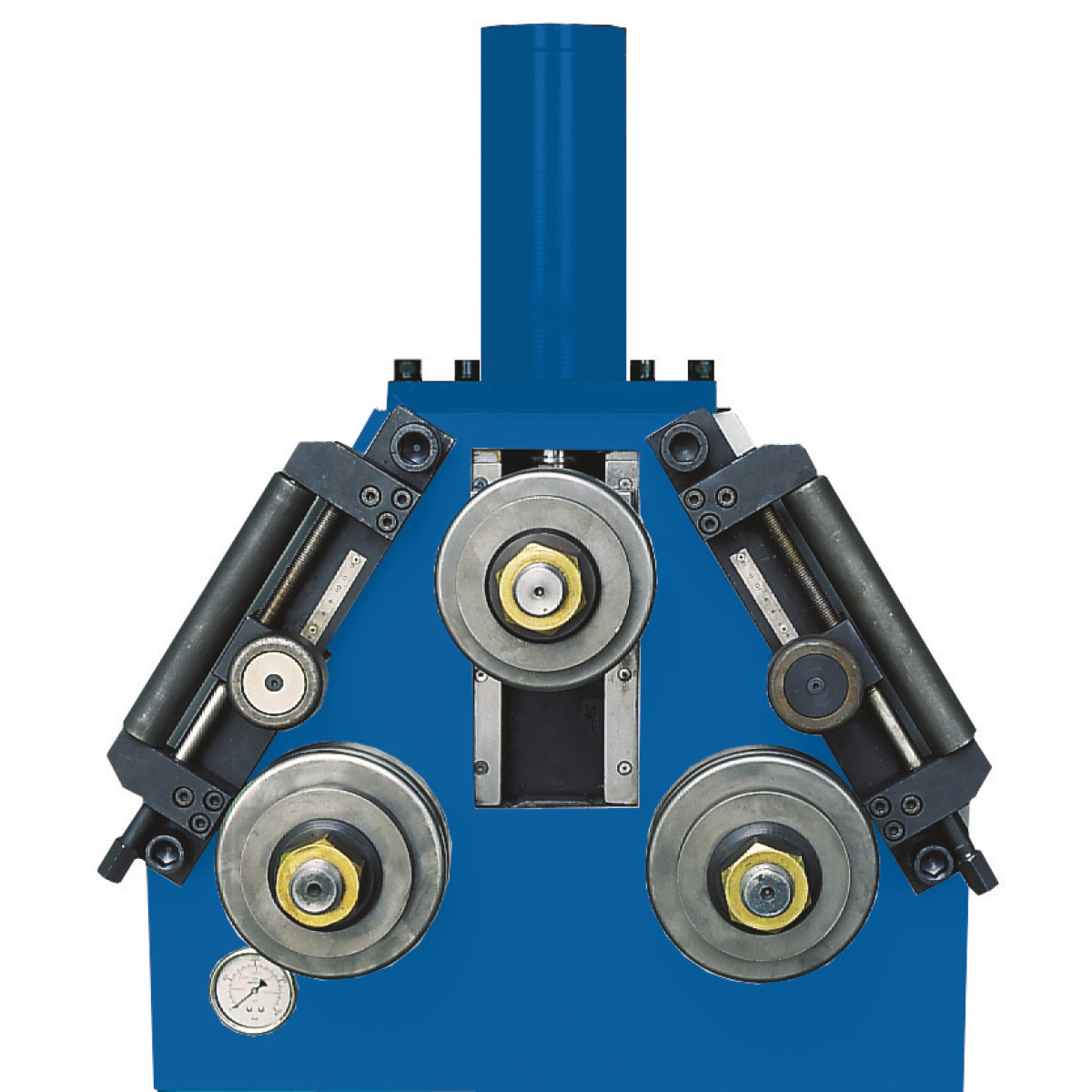

- Seitliche Richtrollen, stufenlos verstellbar

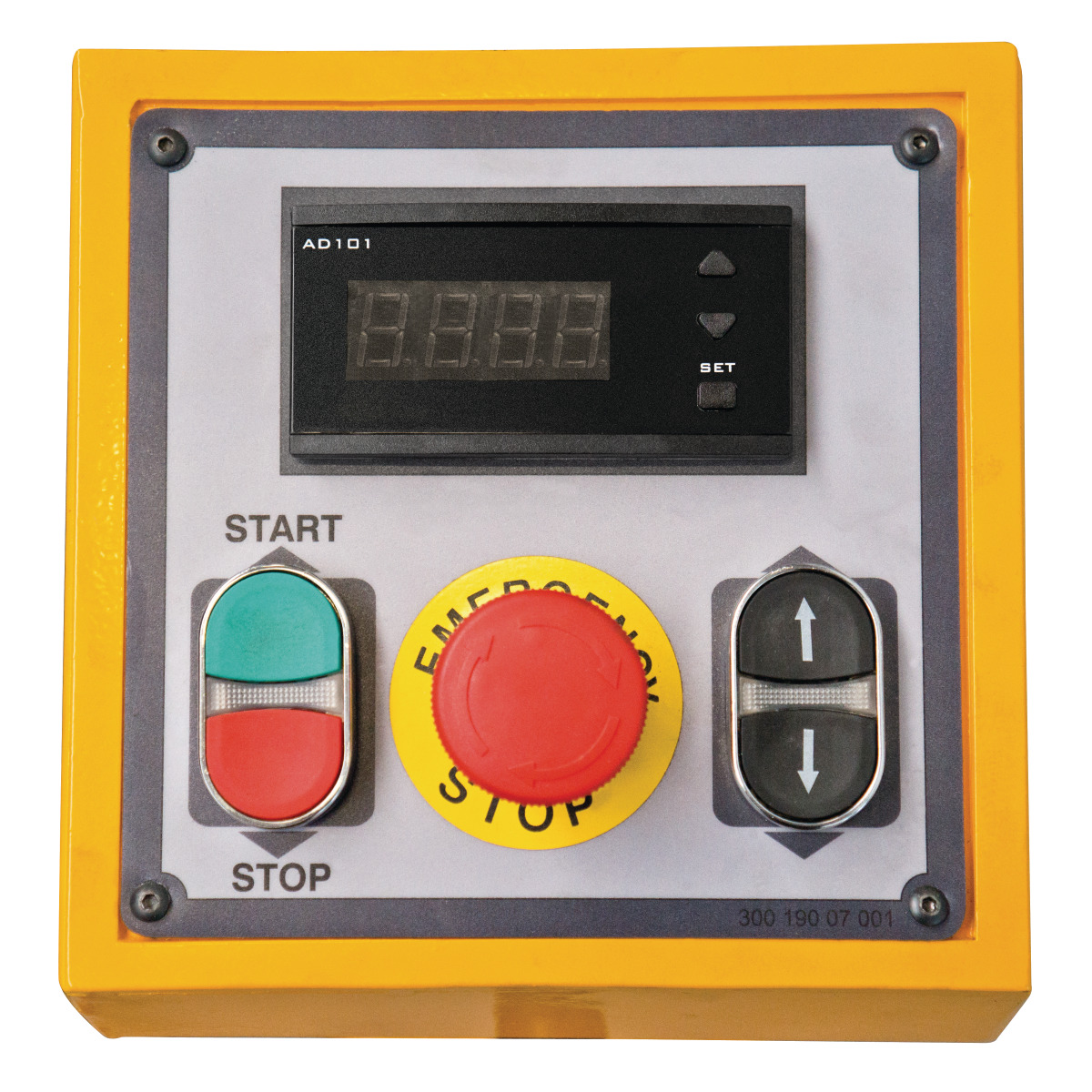

- Separates Steuerpult mit Fußbedienung
- Kraftvoller 400 Volt Motor
Sonderzubehör
- Rohrbiegewalzen
- Winkelbiegewalzen
- Sonderrichtrollen
- Profilbiegewalzen
- Kunststoffwalzen für weiche Materialien
Hinweis:
- NC-Steuerung Art. Nr. 3880163: Nur ab Werk möglich
- Standard Biegerollen
- mobiles Fußpedal für Links-Rechtslauf mit Notaus
- Richtrollen
- Digitalanzeige für Zustellwalze
Merkmale
| Abmessung (L x B x H) | 810 x 950 x 1500 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 950 mm |
| Elektrischer Anschluss | 400 V |
| Erläuterung zu Biegeleistungen Profil-Typ optional | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu Biegeleistungen Profil-Typ Standard | Die Leistungsangaben gelten für Material mit einer max. Stre |
| Erläuterung zu T-Profil Steg oben | Zusätzliche Distanzscheiben evtl. erforderlich |
| Flachmaterial leichte Achse Abmessungen (Streckgrenze 24 kg/ | 100 x 15 mm |
| Flachmaterial leichte Achse min. Biege-Ø (Streckgrenze 24 kg | 600 mm |
| Flachmaterial schwere Achse Abmessungen (Streckgrenze 24 kg/ |
|
| Flachmaterial schwere Achse min. Biege-Ø (Streckgrenze 24 kg | 600 mm |
| Geschwindigkeit | 4,5 m/min. |
| Gewicht (Netto) ca. | 510 kg |
| Gewicht ca. | 510 kg |
| gleichschenkliges Winkelprofil Schenkel außen Abmessungen (S | 50 x 50 x 6 mm |
| gleichschenkliges Winkelprofil Schenkel außen min. Biege-Ø ( | 600 mm |
| gleichschenkliges Winkelprofil Schenkel innen Abmessungen (S | 50 x 50 x 6 mm |
| gleichschenkliges Winkelprofil Schenkel innen min. Biege-Ø ( | 900 mm |
| Höhe (Produkt) ca. | 1500 mm |
| Hydraulikdruck | 8 t |
| Länge (Produkt) ca. | 810 mm |
| Leistung Antriebsmotor | 1,12 kW |
| Motorleistung | 1,12 kW |
| Netzfrequenz | 50 Hz |
| Quadratrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] | 50 x 6 mm |
| Quadratrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 800 mm |
| Rechteckrohr schwere Achse Abmessungen (Streckgrenze 24 kg/m | 70 x 30 x 3 mm |
| Rechteckrohr schwere Achse min. Biege-Ø (Streckgrenze 24 kg/ | 1500 mm |
| Rundes Profil Abmessungen (Streckgrenze 24 kg/mm²) [1] | 35 mm |
| Rundes Profil min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 600 mm |
| Rundrohr Abmessungen (Streckgrenze 24 kg/mm²) [1] | 50,8 x 2,9 mm |
| Rundrohr min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 1000 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 60 x 7 mm |
| T-Profil Steg außen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 30 x 4 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 800 mm |
| T-Profil Steg außen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 500 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [1] | 50 x 6 mm |
| T-Profil Steg innen Abmessungen (Streckgrenze 24 kg/mm²) [2] | 30 x 4 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [1 | 800 mm |
| T-Profil Steg innen min. Biege-Ø (Streckgrenze 24 kg/mm²) [2 | 400 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [1] | 60 x 7 mm |
| T-Profil Steg oben Abmessungen (Streckgrenze 24 kg/mm²) [2] | 30 x 4 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 800 mm |
| T-Profil Steg oben min. Biege-Ø (Streckgrenze 24 kg/mm²) [2] | 500 mm |
| UPN-Profil Schenkel außen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel außen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| UPN-Profil Schenkel innen Abmessungen (Streckgrenze 24 kg/mm |
|
| UPN-Profil Schenkel innen min. Biege-Ø (Streckgrenze 24 kg/m |
|
| Vierkantmaterial Abmessungen (Streckgrenze 24 kg/mm²) [1] | 35 mm |
| Vierkantmaterial min. Biege-Ø (Streckgrenze 24 kg/mm²) [1] | 600 mm |
| Walzendurchmesser oben | 162 mm |
| Walzendurchmesser unten | 152 mm |
| Walzen-Ø oben | 162 mm |
| Walzen-Ø unten | 152 mm |
| Wellendurchmesser | 50 mm |
| Wellendurchmesser oben | 50 mm |
| Wellendurchmesser unten | 50 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
