Beschreibung
- Stabiler und robuster Aufbau
- Einfache und problemlose Bedienung
- Zwei Schnittgeschwindigkeiten
- Maschinenkopf, vertikal geführt, mit Schwalbenschwanzführung und einstellbarer Keilleiste, 45° nach links und 60° nach rechts schwenkbar, mit Arretierung bei 45°, 0°, -45°, -60°
- Einstellbarer Tiefenanschlag für den Vertikalhub des Sägekopfes
- Untersetzungsgetriebe geräuscharm im Ölbad laufend
- Kühlmittelpumpe mit Kühlmittelfilter
- Kühlmittelstrahlverteilung für bessere Schmierung des Sägeblattes
- Querverschiebbarer pneumatischer Schnellspannschraubstock mit Antrigratvorrichtung
- Spanbrecher zur Blattreinigung
- Elektrische Anlage in Niederspannung 24 Volt, mit Not-Aus-Schalter, Hauptschalter, Drehzahlwahlschalter, Unterspannungsauslöserund Überlastschutz
- Qualität Made in Europe
Funktionsweise Halbautomat
- Schließen des Schraubstocks und Aktivierung des Motors
- Absenken des Sägekopfes zum Schnitt
- Anhalten des Motors und Rückkehr des Sägekopfes in Ausgangsposition
- Öffnen des Schraubstocks

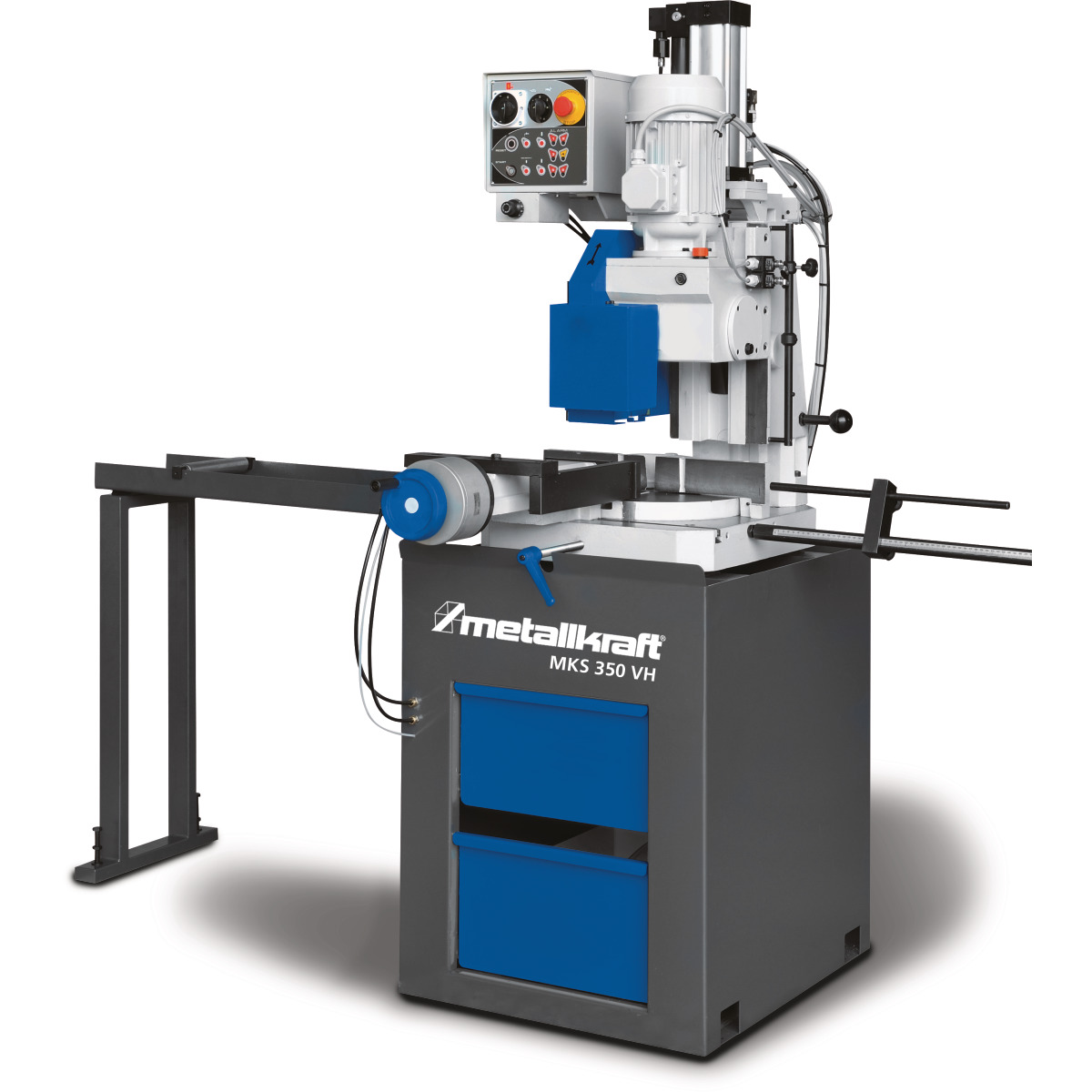

- Vertikal-Metallkreissäge MKS 350 VH
- Materialrollenbahn 1000 mm
- Kühlmitteleinrichtung mit Filter
- Längenanschlag 500 mm
- Bedienwerkzeug
- HSS Sägeblatt ZT4
Merkmale
| Abmessung (L x B x H) | 2640 x 1200 x 2000 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 1200 mm |
| Drehzahlen | 36 / 72 1/min |
| Einlaufhöhe inkl. Unterbau | 905 mm |
| Elektrischer Anschluss | 400 V / 50 Hz |
| Gehrungswinkel | -45 – +60 ° |
| Gewicht (Netto) ca. | 480 kg |
| Gewicht ca. | 480 kg |
| Höhe (Produkt) ca. | 2000 mm |
| Länge (Produkt) ca. | 2640 mm |
| Leistung Antriebsmotor | 1,9 / 2,5 kW |
| Motorleistung | 1,9 / 2,5 kW |
| Netzfrequenz | 50 Hz |
| Sägeblatt Durchmesser | 370 mm |
| Sägeblattdrehzahl(en) | 36/72 min¯¹ |
| Sägeblattdurchmesser | 370 mm |
| Schnittkapazität - 45° Quadrat Profil | 90 x 90 mm |
| Schnittkapazität - 45° Rechteck Profil | 125 x 90 mm |
| Schnittkapazität - 45° Rund Profil | 100 mm |
| Schnittkapazität - 45° Rund Vollmaterial | 100 mm |
| Schnittkapazität -45° (quadrat) Rohr | 90 x 90 mm |
| Schnittkapazität -45° (rechteck) Rohr | 125 x 90 mm |
| Schnittkapazität -45° (rund) Rohr | 100 mm |
| Schnittkapazität -45° (rund) Vollmaterial | 100 mm |
| Schnittkapazität + 45° Quadrat Profil | 90 x 90 mm |
| Schnittkapazität + 45° Rechteck Profil | 125 x 90 mm |
| Schnittkapazität + 45° Rund Profil | 100 mm |
| Schnittkapazität + 45° Rund Vollmaterial | 100 mm |
| Schnittkapazität + 60° Quadrat Profil | 90 x 90 mm |
| Schnittkapazität + 60° Rechteck Profil | 90 x 90 mm |
| Schnittkapazität + 60° Rund Profil | 90 mm |
| Schnittkapazität + 60° Rund Vollmaterial | 90 mm |
| Schnittkapazität +45° (quadrat) Rohr | 90 x 90 mm |
| Schnittkapazität +45° (rechteck) Rohr | 125 x 90 mm |
| Schnittkapazität +45° (rund) Rohr | 100 mm |
| Schnittkapazität +45° (rund) Vollmaterial | 100 mm |
| Schnittkapazität +60° (quadrat) Rohr | 90 x 90 mm |
| Schnittkapazität +60° (rechteck) Rohr | 90 x 90 mm |
| Schnittkapazität +60° (rund) Rohr | 90 mm |
| Schnittkapazität +60° (rund) Vollmaterial | 90 mm |
| Schnittkapazität 0° (quadrat) Rohr | 90 x 90 mm |
| Schnittkapazität 0° (rechteck) Rohr | 170 x 90 mm |
| Schnittkapazität 0° (rund) Rohr | 100 mm |
| Schnittkapazität 0° (rund) Vollmaterial | 100 mm |
| Schnittkapazität 90° Quadrat Profil | 90 x 90 mm |
| Schnittkapazität 90° Rechteck Profil | 170 x 90 mm |
| Schnittkapazität 90° rund Profil | 100 mm |
| Schnittkapazität 90° rund Vollmaterial | 100 mm |
| Spannweite Schraubstock | 185 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
