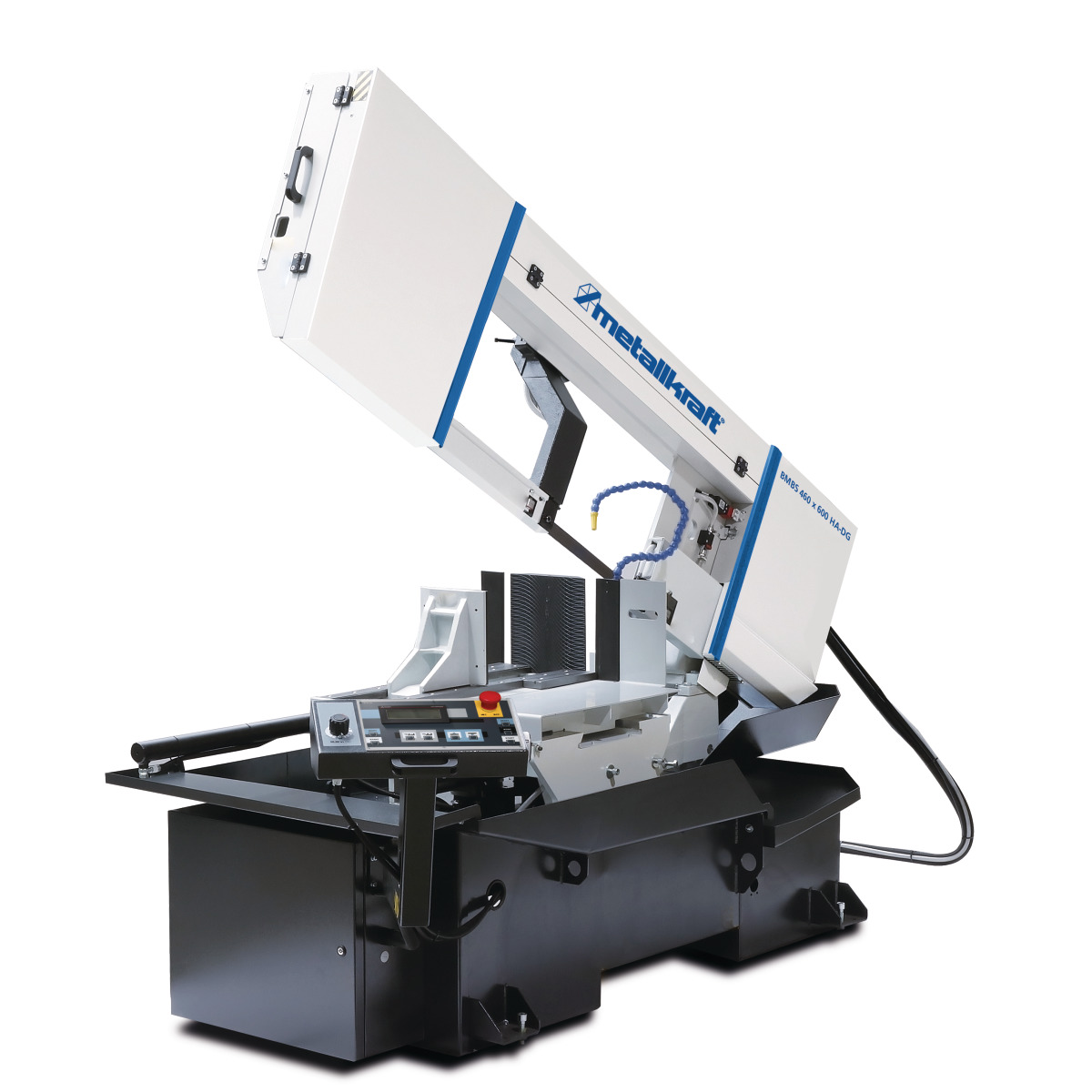

Beschreibung
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Mit vollhydraulisch gesteuerten Sägefunktionen
- Sägebandantrieb mit wartungsarmem, ölgeschmiertem Schneckengetriebe
- Mit robustem Drehstrommotor mit Überlastschutz

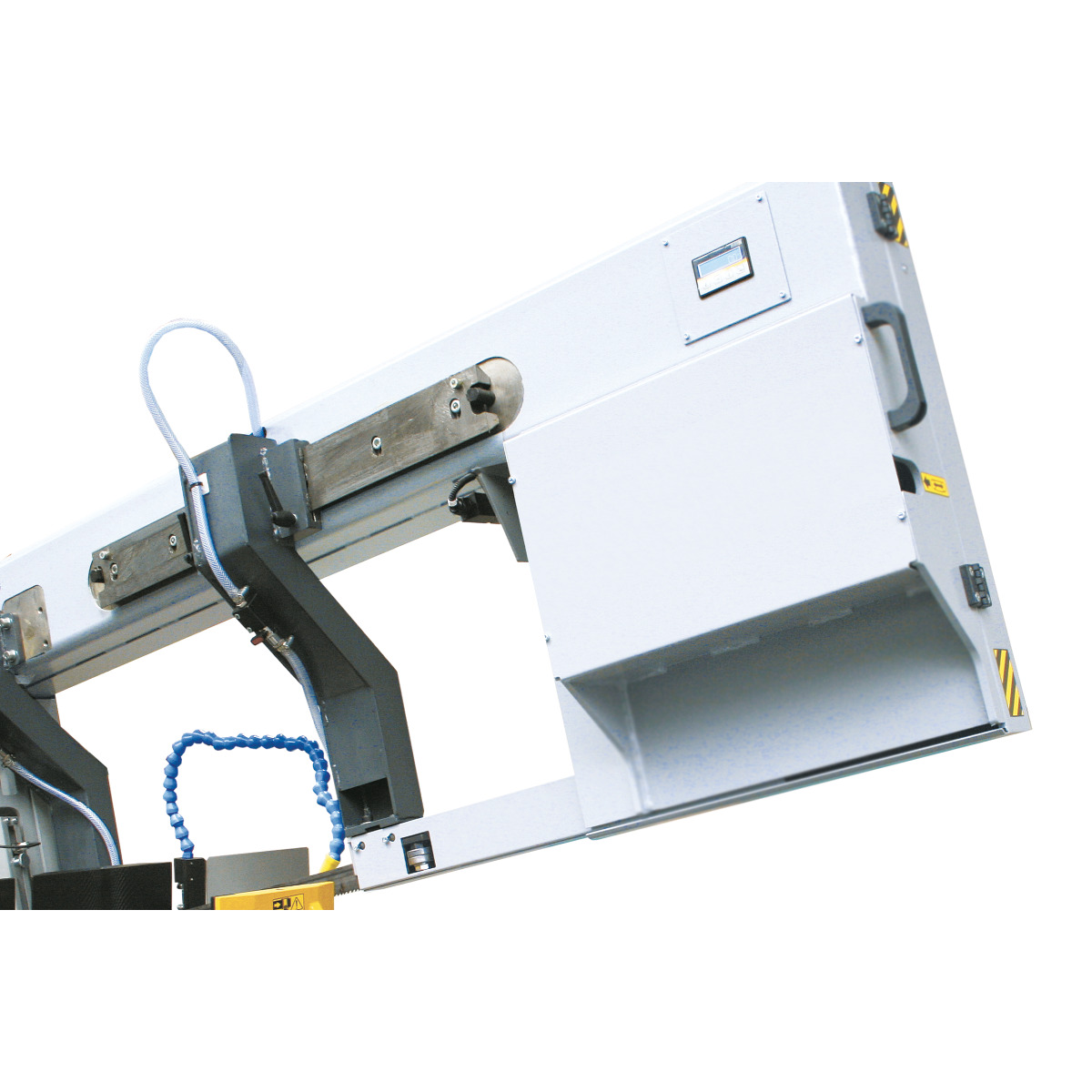

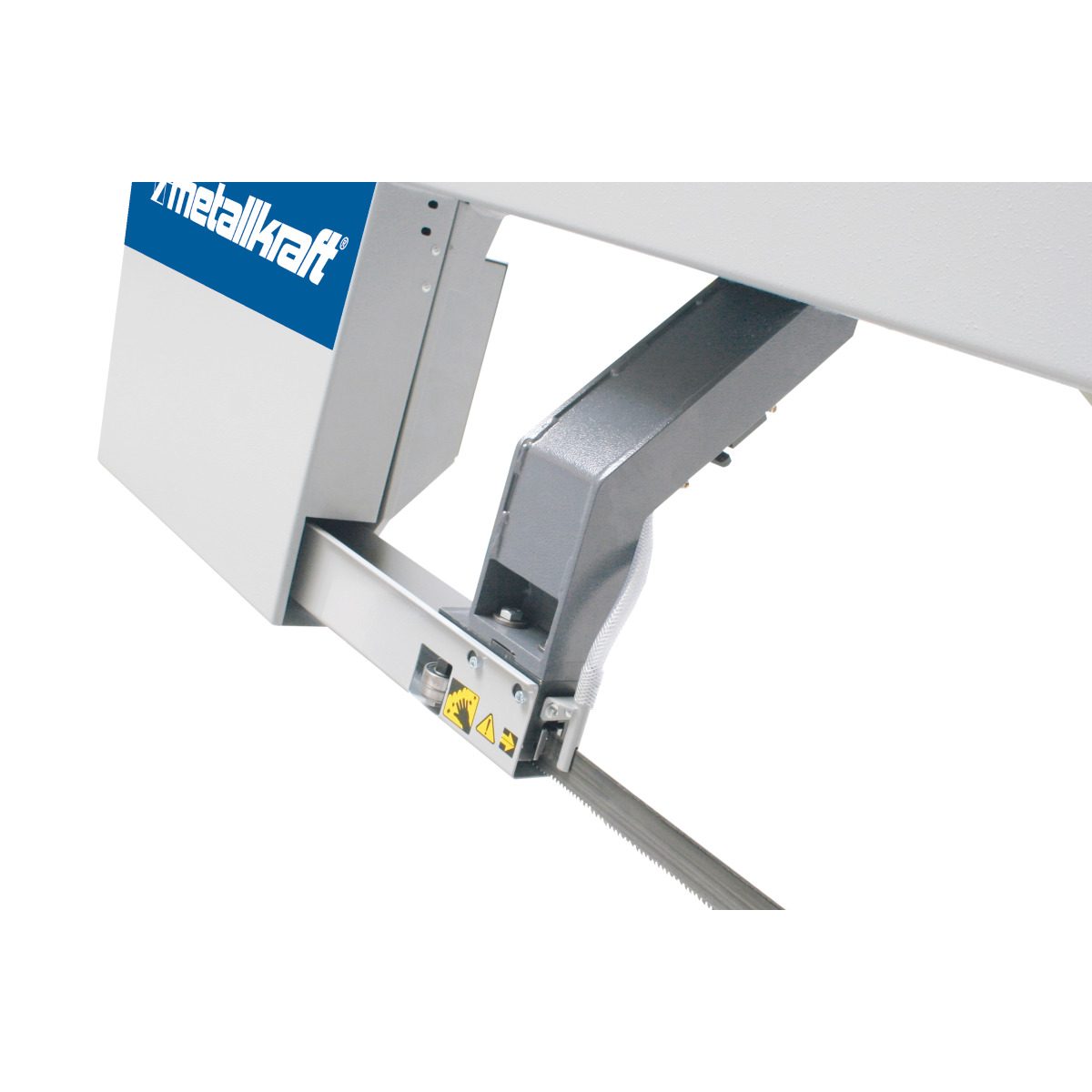

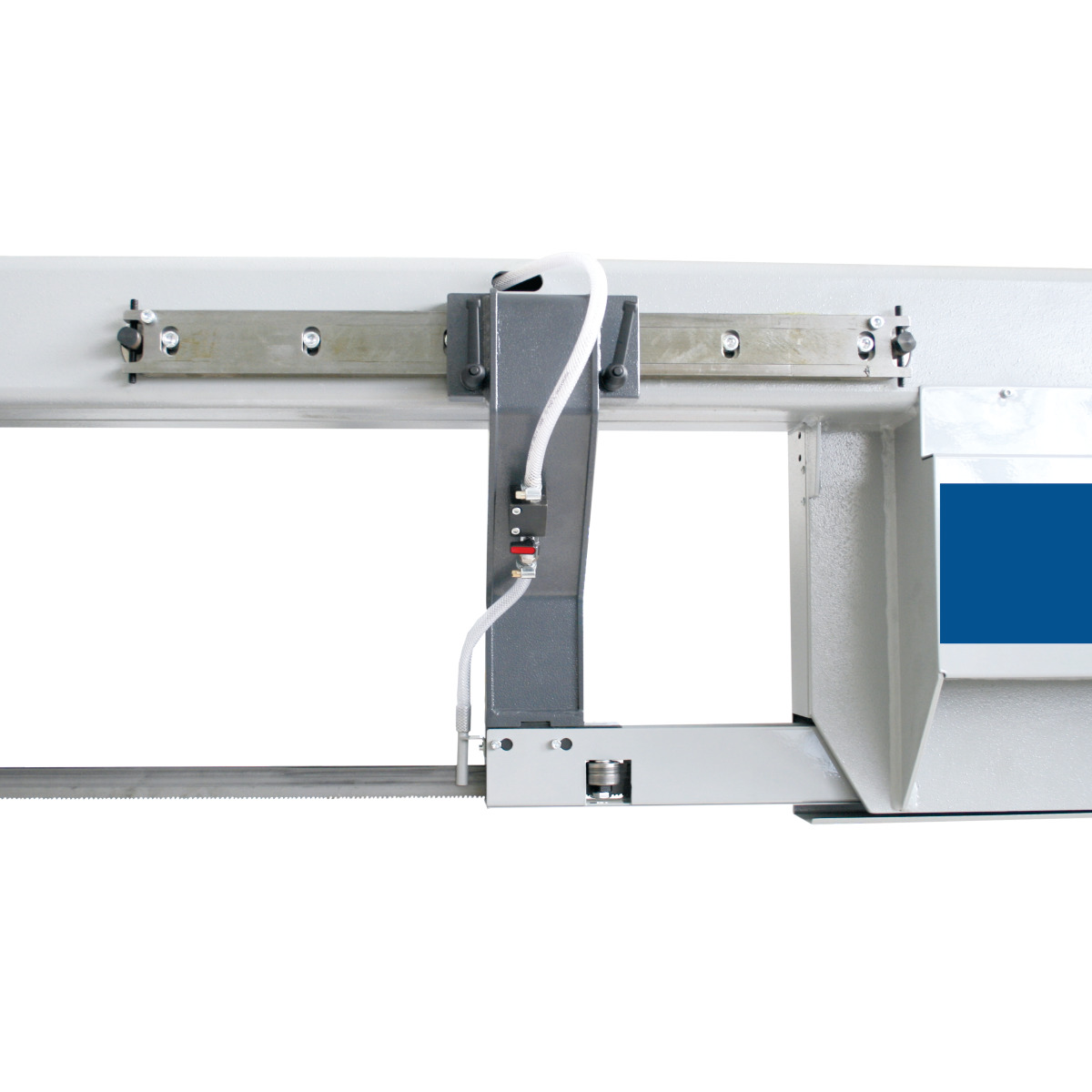

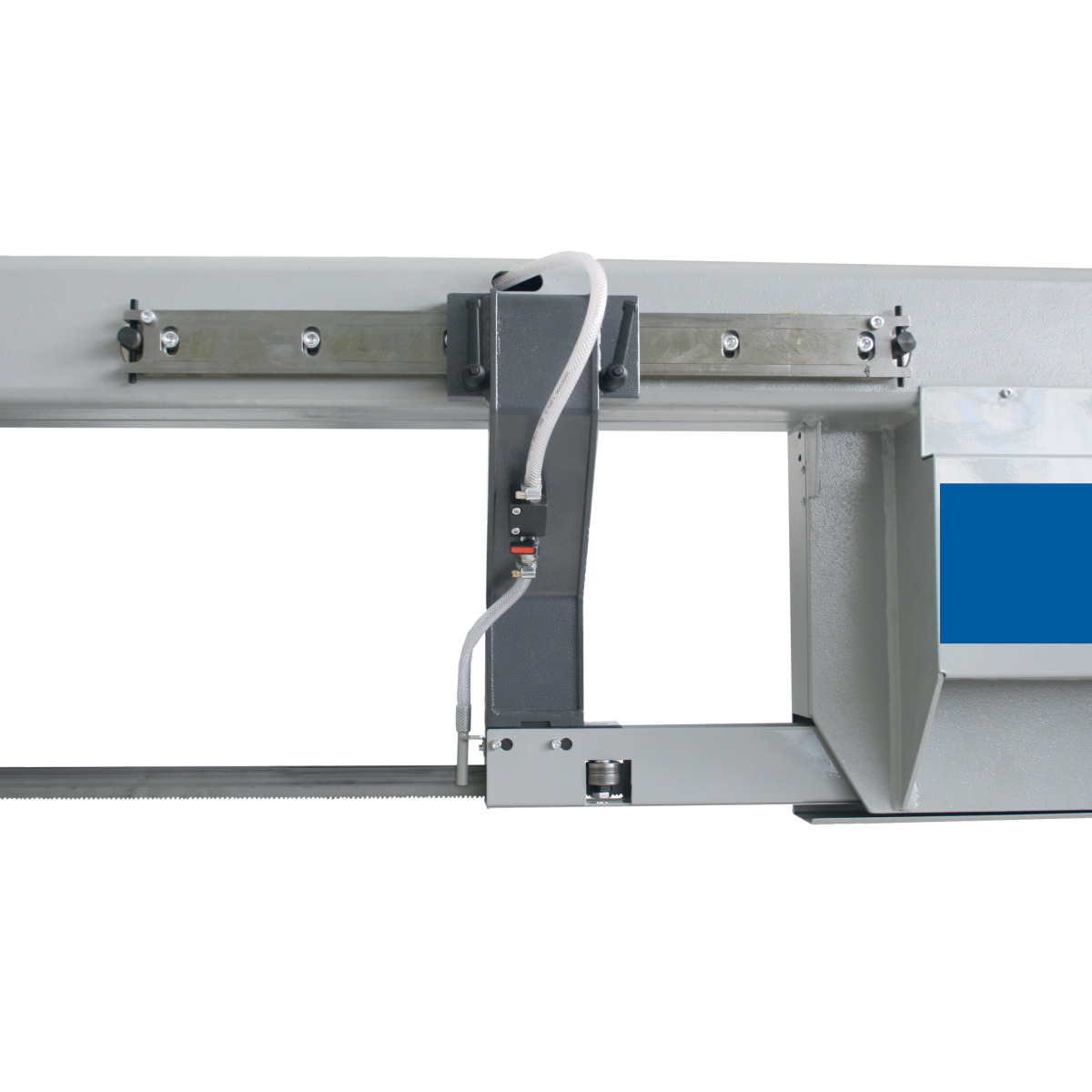

- Sägebandführung mit einstellbaren HM-Platten für einen präzisen Schnitt
- Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Kühlsystem direkt an den Sägebandführungen

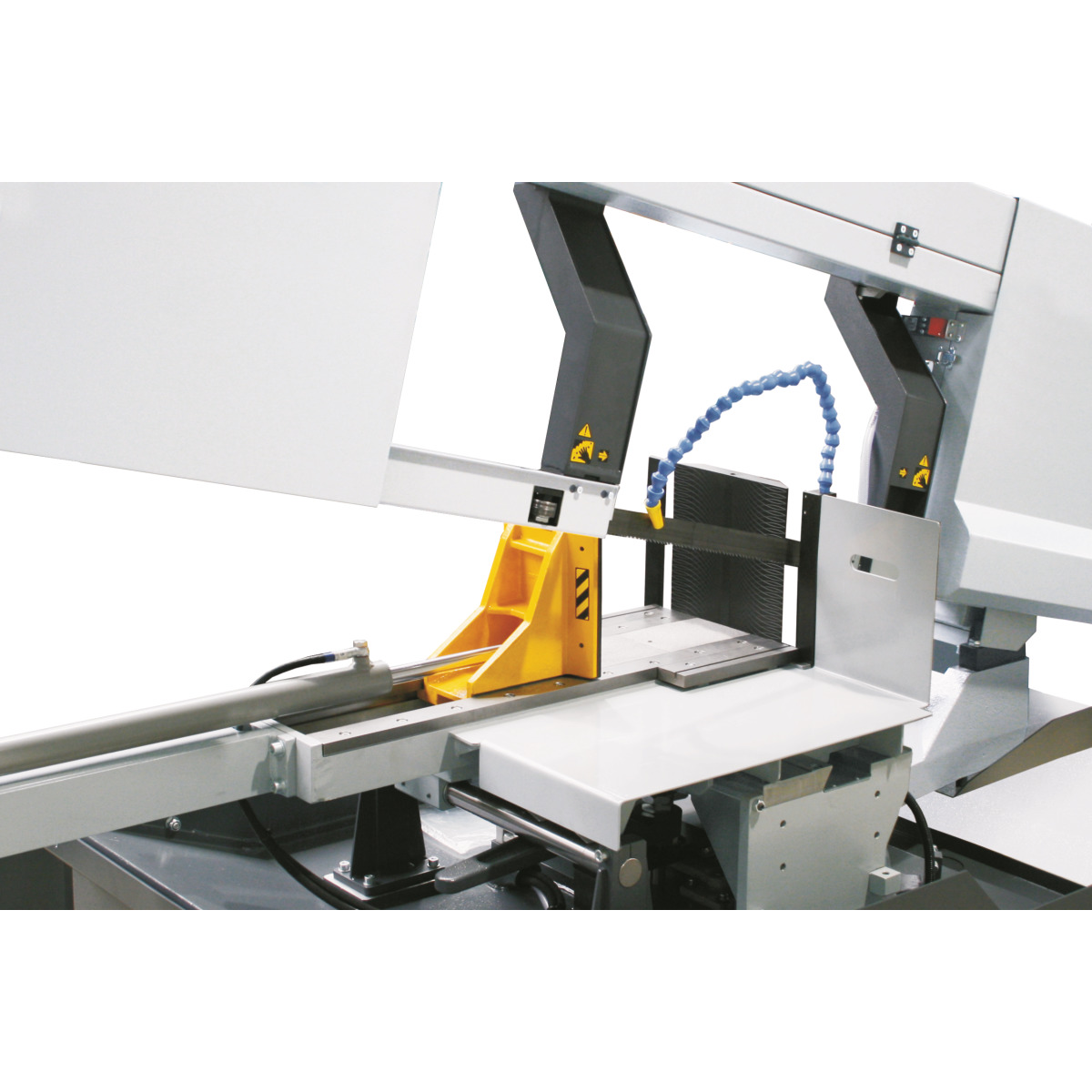

- Der Spannstock ist serienmäßig mit einem Langhub-Hydraulikzylinder ausgestattet, dadurch entfällt das Voreinstellen auf den zu sägenden Materialquerschnitt
- Die Spannbacken können auf dem kompletten Spannbereich verfahren
- BRP - Sägebandüberwachung
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20-100 m/min
- Mit STOPP-Funktion - Sägevorgang kann jederzeit durch Betätigung eines Schalters unterbrochen werden. Das Band läuft weiter, währenddessen der Arm aus dem Schnittkanal fährt

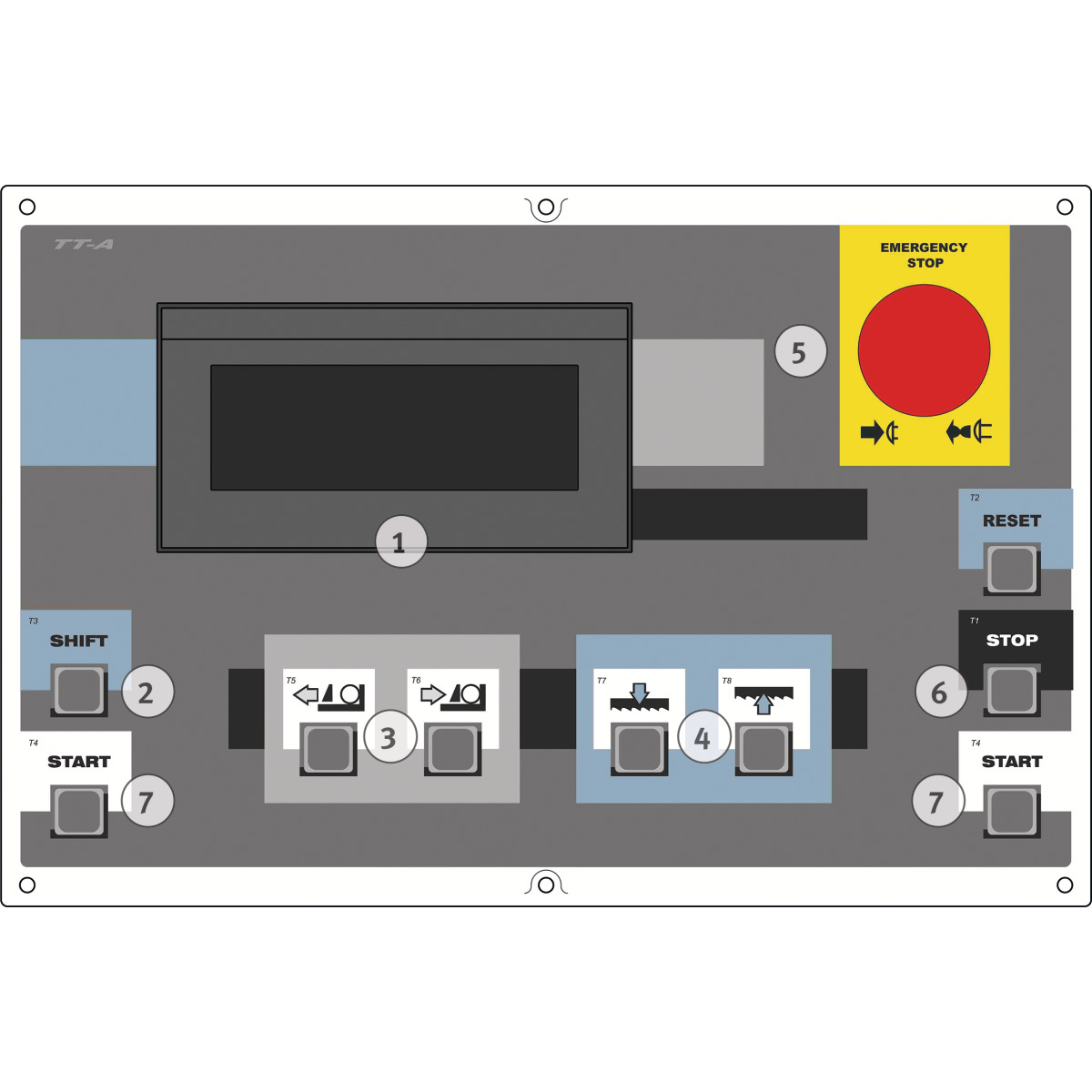

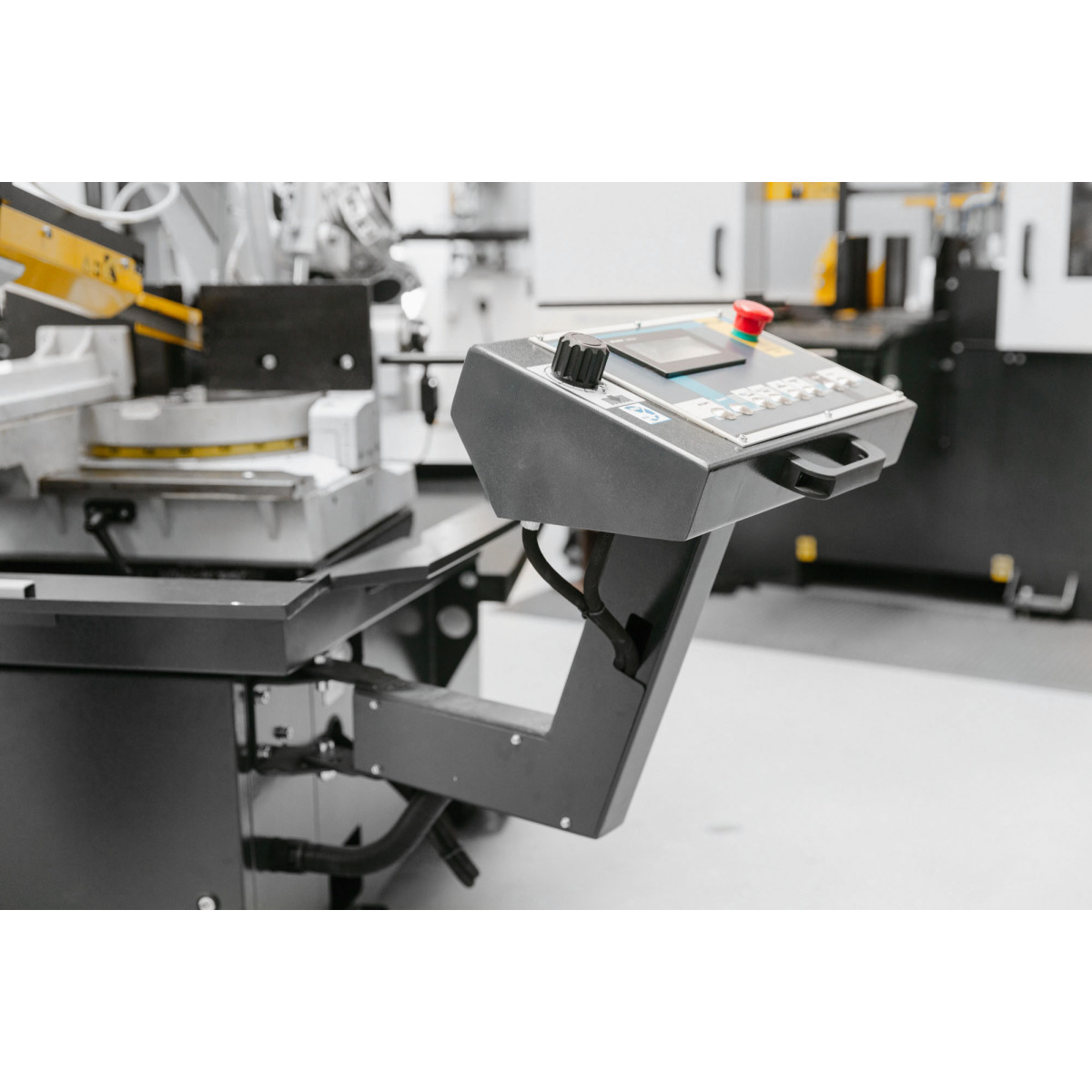

- Schwenkbares Bedienpult
- Digitale Winkelanzeige
- Sägeband
- Bedienwerkzeug
- Kühlmittelpumpe
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Breite/Tiefe (Produkt) ca. | 1140 mm |
| Geschwindigkeitsstufen | stufenlos |
| Gewicht (Netto) ca. | 1195 kg |
| Gewicht ca. | 1270 kg |
| Höhe (Produkt) ca. | 2660 mm |
| Länge (Produkt) ca. | 3200 mm |
| Leistung Antriebsmotor | 4 kW |
| Motorleistung | 4 kW |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 5380 x 41 x 1,3 mm |
| Sägebandbreite | 41 mm |
| Sägebanddicke | 1,3 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20 - 100 m/min |
| Sägebandlänge | 5380 mm |
| Schnittbereich +45° - Rundrohrmaterial | 460 mm |
| Schnittbereich +45° - Rechteck liegend | 470 x 250 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 470 x 250 mm |
| Schnittbereich +45° rund (Rohr) | 460 mm |
| Schnittbereich +45° rund (Vollmaterial) | 460 mm |
| Schnittbereich +45° Rundrohr-Vollmaterial | 280 mm |
| Schnittbereich +60° - Rundrohrmaterial | 320 mm |
| Schnittbereich +60° - Rechteck liegend | 320 x 240 mm |
| Schnittbereich +60° rechteck liegend (Hohlprofil) | 320 x 240 mm |
| Schnittbereich +60° rund (Rohr) | 320 mm |
| Schnittbereich +60° rund (Vollmaterial) | 320 mm |
| Schnittbereich +60° Rundrohr-Vollmaterial | 190 mm |
| Schnittbereich 0° - Rechteck liegend | 600 x 460 mm |
| Schnittbereich 0° - Rundrohrmaterial | 460 mm |
| Schnittbereich 0° Bündel (Rohr) | 600 x 250 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 600 x 460 mm |
| Schnittbereich 0° rund (Rohr) | 460 mm |
| Schnittbereich 0° rund (Vollmaterial) | 460 mm |
| Schnittbereich 0° Rundrohr-Vollmaterial | 400 mm |
| Schnittbereich -45° - Rundrohrmaterial | 460 mm |
| Schnittbereich -45° - Rechteck liegend | 470 x 240 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 470 x 240 mm |
| Schnittbereich -45° rund (Rohr) | 460 mm |
| Schnittbereich -45° rund (Vollmaterial) | 460 mm |
| Schnittbereich -45° Rundrohr-Vollmaterial | 280 mm |
| Schnittbereich -60° - Rundrohrmaterial | 320 mm |
| Schnittbereich -60° - Rechteck liegend | 330 x 180 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 330 x 180 mm |
| Schnittbereich -60° rund (Rohr) | 320 mm |
| Schnittbereich -60° rund (Vollmaterial) | 320 mm |
| Schnittbereich -60° Rundrohr-Vollmaterial | 200 mm |
| Schnittbereich Bündel - Rechteck liegend | 600 x 250 mm |
| Stellfläche (LxBxH) | 3150 x 1130 x 2750 mm |
| Tischhöhe Materialzufuhr | 800 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
