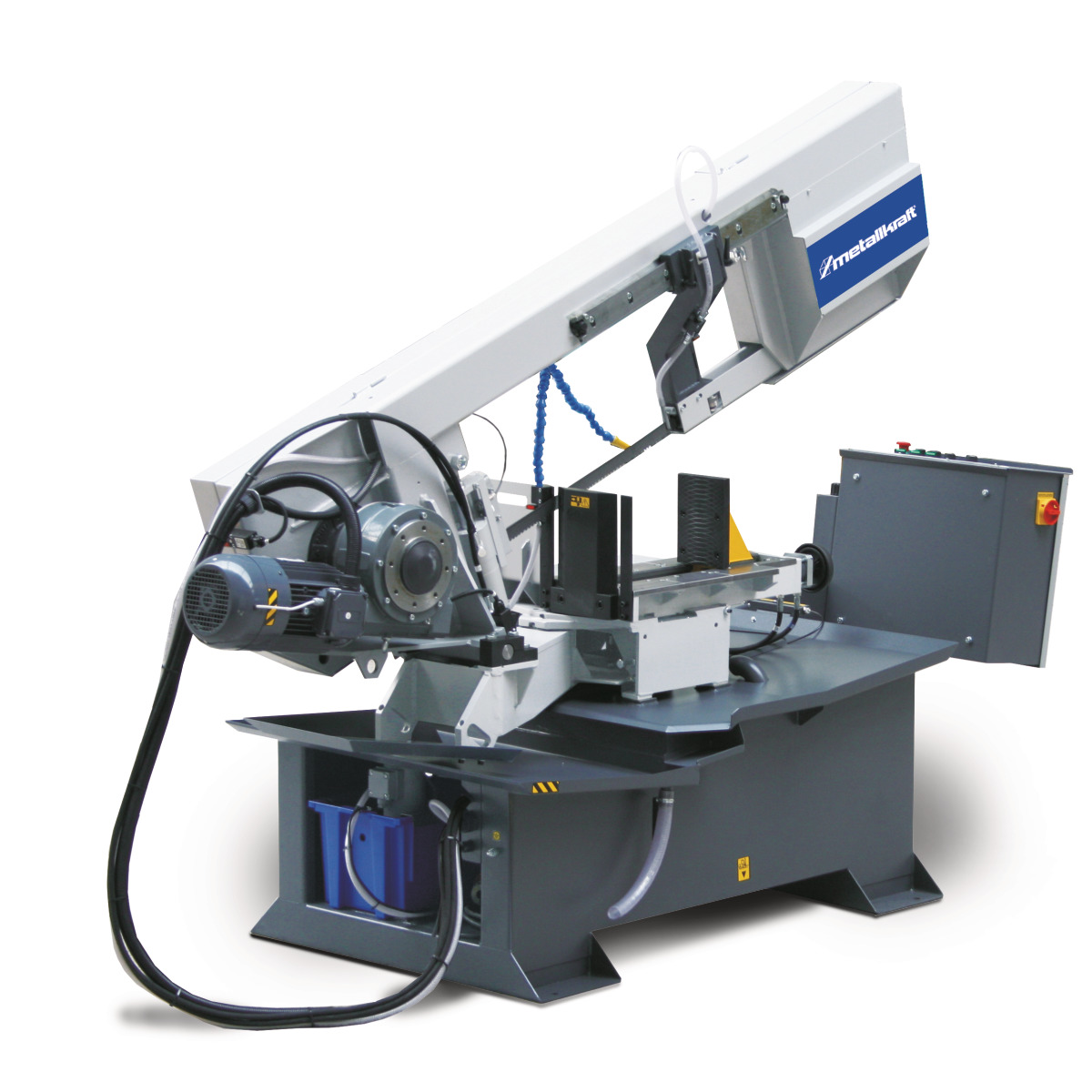

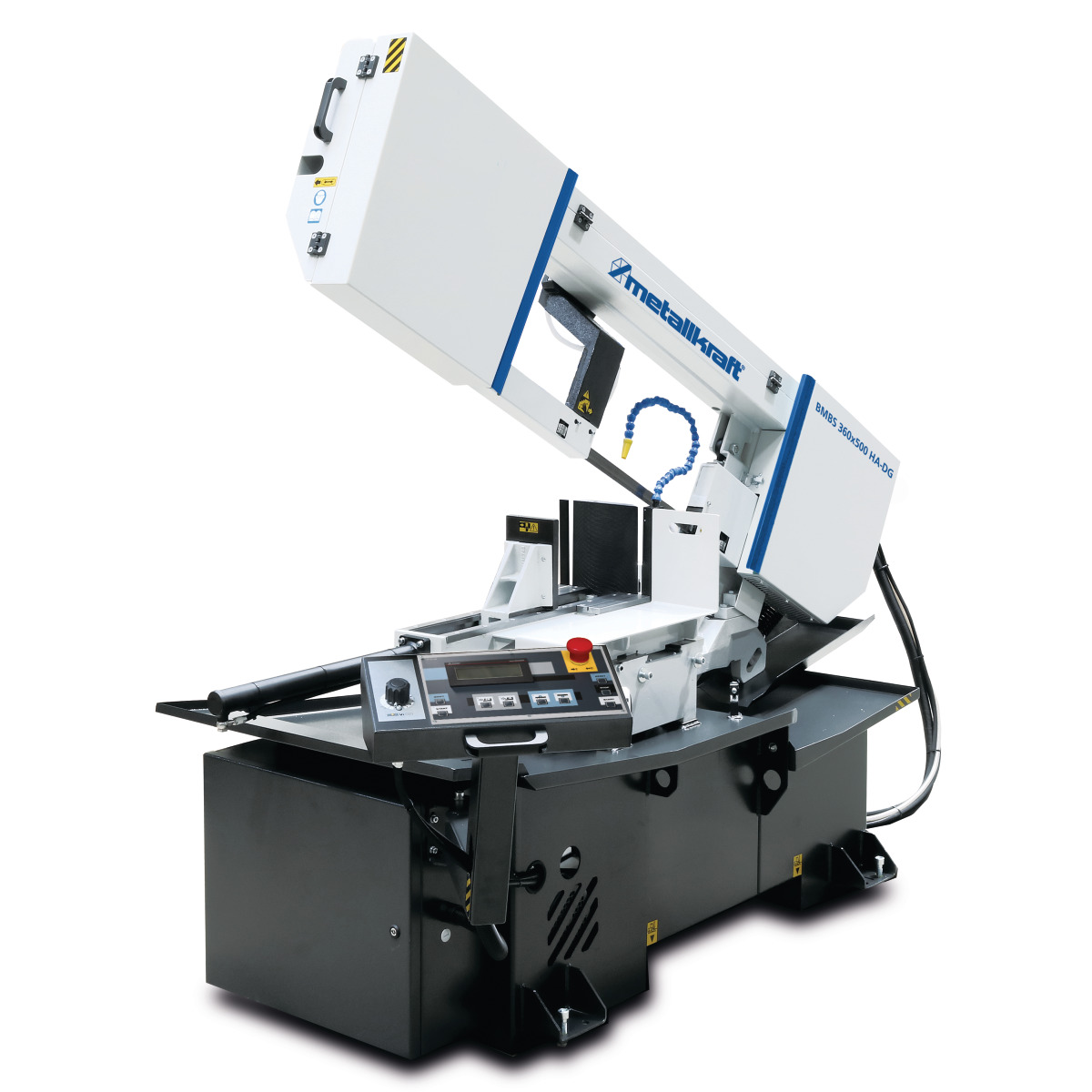

Beschreibung
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Sägebandantrieb mit wartungsarmem, ölgeschmiertem Schneckengetriebe
- Mit robustem Drehstrommotor mit Überlastschutz

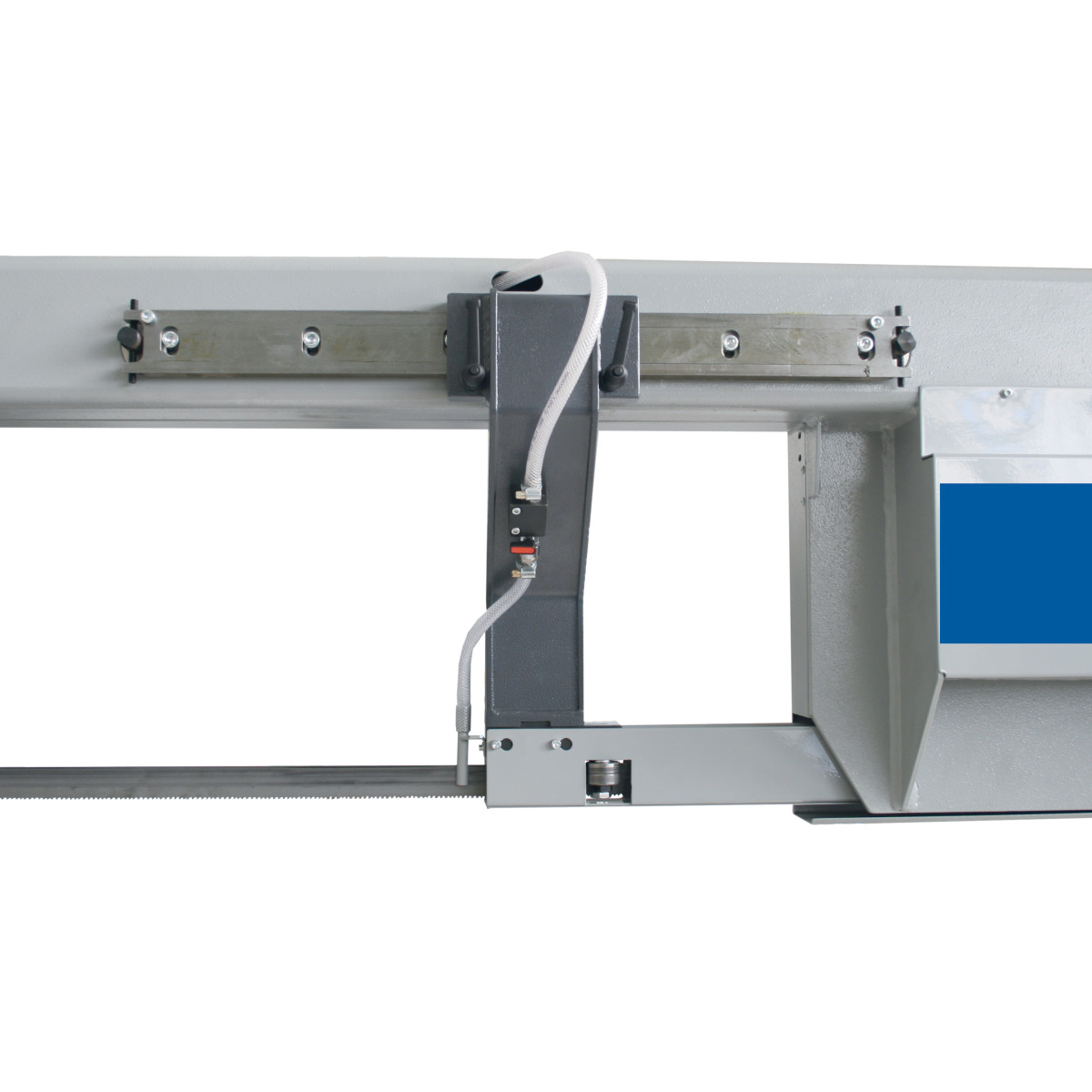

- Sägebandführung mit einstellbaren HM-Platten für einen präzisen Schnitt
- Mit mechanischer Sägebandspannung und Überwachung per Mikroschalter
- Kühlsystem direkt an den Sägebandführungen
- Serienmäßig mit Frequenzumrichter zur stufenlosen Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min
- Serienmäßig mit BRP - Sägebandüberwachung
- Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Digitale Winkelanzeige

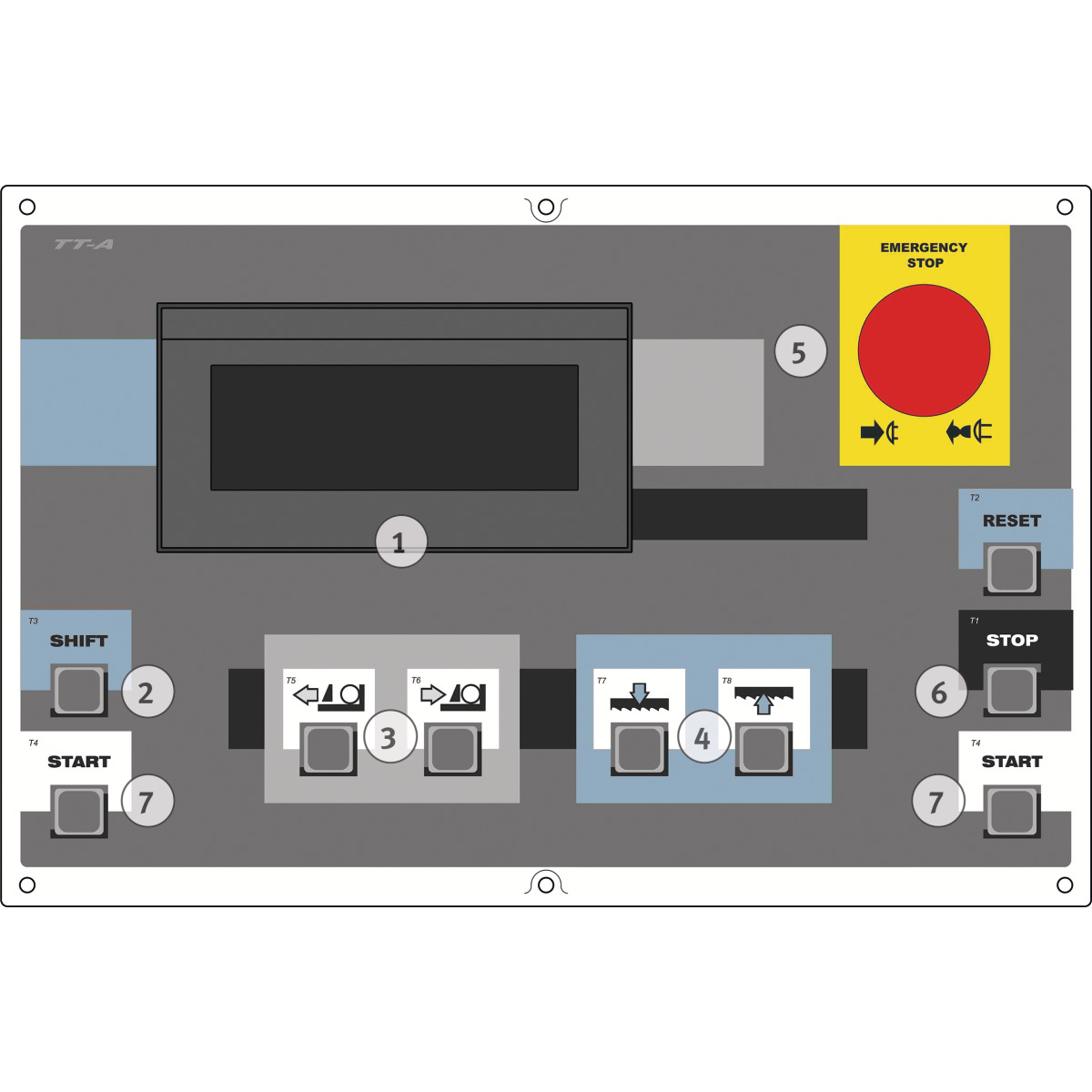

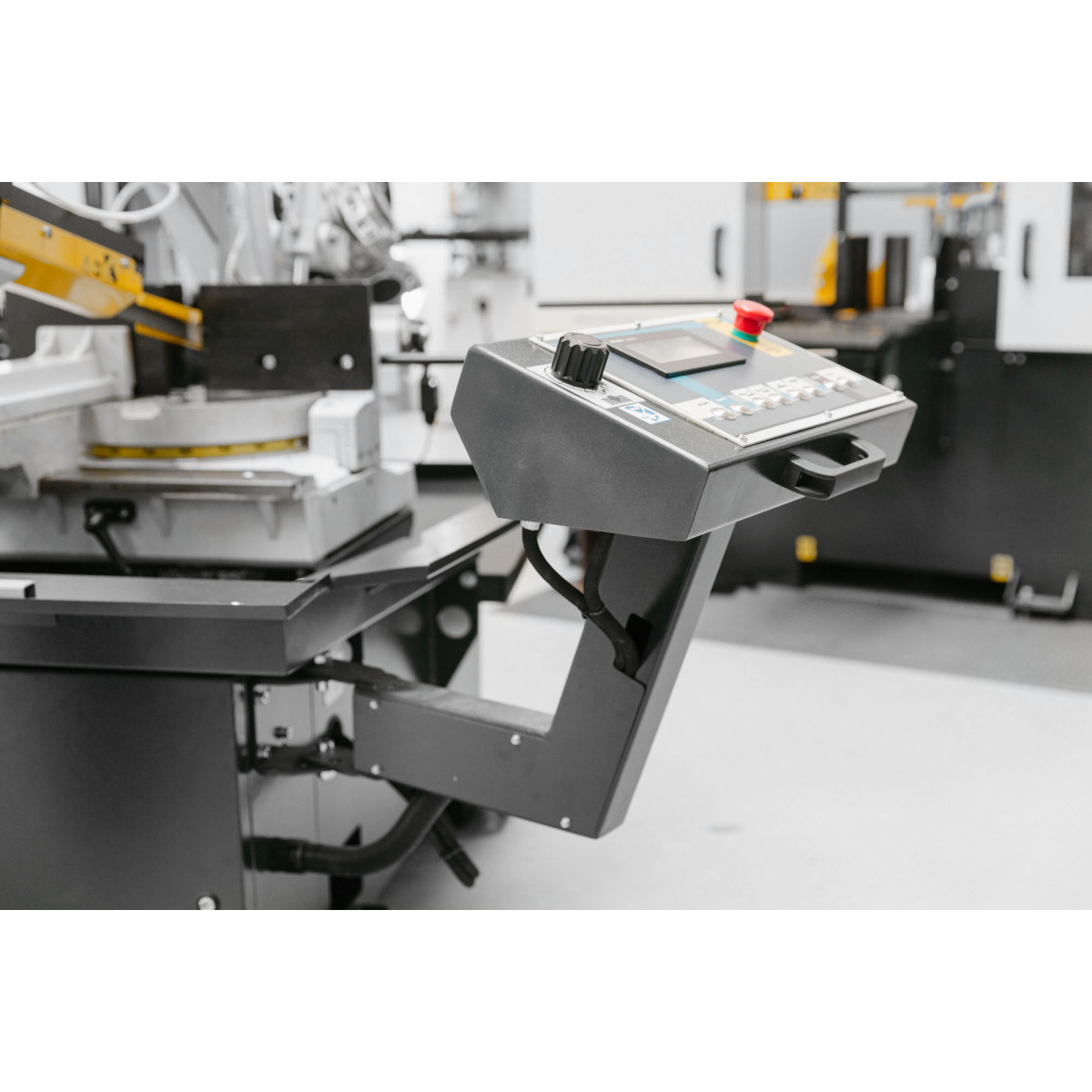

- Schwenkbares Bedienpult
- Sägeband
- Bedienwerkzeug Kühlmittelpumpe
Merkmale
| Anschlussspannung | 400 V |
|---|---|
| Breite/Tiefe (Produkt) ca. | 1080 mm |
| Geschwindigkeitsstufen | stufenlos |
| Gewicht (Netto) ca. | 740 kg |
| Gewicht ca. | 740 kg |
| Höhe (Produkt) ca. | 2340 mm |
| Länge (Produkt) ca. | 2800 mm |
| Leistung Antriebsmotor | 3,0 kW |
| Motorleistung | 2,0 kW |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 4780 x 34 x 1,1 mm |
| Sägebandbreite | 34 mm |
| Sägebanddicke | 1,1 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20 ? 100 m/min |
| Sägebandlänge | 4780 mm |
| Schnittbereich +45° - Rundrohrmaterial | 360 mm |
| Schnittbereich +45° - Rechteck liegend | 430 x 220 mm |
| Schnittbereich +45° - Rechteck stehend | 350 x 360 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 420 x 260 mm |
| Schnittbereich +45° rund (Rohr) | 360 mm |
| Schnittbereich +45° rund (Vollmaterial) | 360 mm |
| Schnittbereich +45° Rundrohr-Vollmaterial | 180 mm |
| Schnittbereich +60° - Rundrohrmaterial | 300 mm |
| Schnittbereich +60° - Rechteck liegend | 300 x 220 mm |
| Schnittbereich +60° - Rechteck stehend | 240 x 360 mm |
| Schnittbereich +60° rechteck liegend (Hohlprofil) | 250 x 280 mm |
| Schnittbereich +60° rund (Rohr) | 300 mm |
| Schnittbereich +60° rund (Vollmaterial) | 300 mm |
| Schnittbereich +60° Rundrohr-Vollmaterial | 130 mm |
| Schnittbereich 0° - Rechteck liegend | 500 x 340 mm |
| Schnittbereich 0° - Rechteck stehend | 500 x 340 mm |
| Schnittbereich 0° - Rundrohrmaterial | 360 mm |
| Schnittbereich 0° Bündel (Rohr) | 500 x 220 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 500 x 350 mm |
| Schnittbereich 0° rund (Rohr) | 360 mm |
| Schnittbereich 0° rund (Vollmaterial) | 360 mm |
| Schnittbereich 0° Rundrohr-Vollmaterial | 250 mm |
| Schnittbereich -45° - Rundrohrmaterial | 360 mm |
| Schnittbereich -45° - Rechteck liegend | 440 x 220 mm |
| Schnittbereich -45° - Rechteck stehend | 330 x 360 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 420 x 300 mm |
| Schnittbereich -45° rund (Rohr) | 360 mm |
| Schnittbereich -45° rund (Vollmaterial) | 360 mm |
| Schnittbereich -45° Rundrohr-Vollmaterial | 180 mm |
| Schnittbereich -60° - Rundrohrmaterial | 300 mm |
| Schnittbereich -60° - Rechteck liegend | 310 x 220 mm |
| Schnittbereich -60° - Rechteck stehend | 200 x 360 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 300 x 200 mm |
| Schnittbereich -60° rund (Rohr) | 300 mm |
| Schnittbereich -60° rund (Vollmaterial) | 300 mm |
| Schnittbereich -60° Rundrohr-Vollmaterial | 130 mm |
| Schnittbereich Bündel - Rundrohr-Vollmaterial | 500 x 220 mm |
| Stellfläche (LxBxH) | 2900 x 950 x 2270 mm |
| Tischhöhe Materialzufuhr | 820 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
