Beschreibung
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Sägefunktionen hydraulisch gesteuert
- Sägebandantrieb mit wartungsarmem, ölgeschmiertem Schneckengetriebe
- Mit robustem Drehstrommotor mit Überlastschutz
- Gelagerter Drehteller
- Nach dem Starten des Schnittzyklus klemmt der Spannstock automatisch - nach Beendigung des Vorgangs geht dieser wieder zurück in die Ausgangsposition (HA-DG)
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
- Schwenkbarer Sägearm von +60° bis -45°
- Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Mit Frequenzumrichter: erlaubt die stufenlose Einstellung der Sägebandgeschwindigkeit von 20 - 100 m/min.
- BRP - Sägebandüberwachung
- Hydraulischer Spannstock mit manuellem Schnellspanner für seitliche Verstellung
- Endschalter steuern die obere und untere Position des Sägearms
- Kein Einstellen des oberen Endpunktes notwendig
- Schnittantastfunktion mit integriertem Taster
- HM-Sägebandführungen

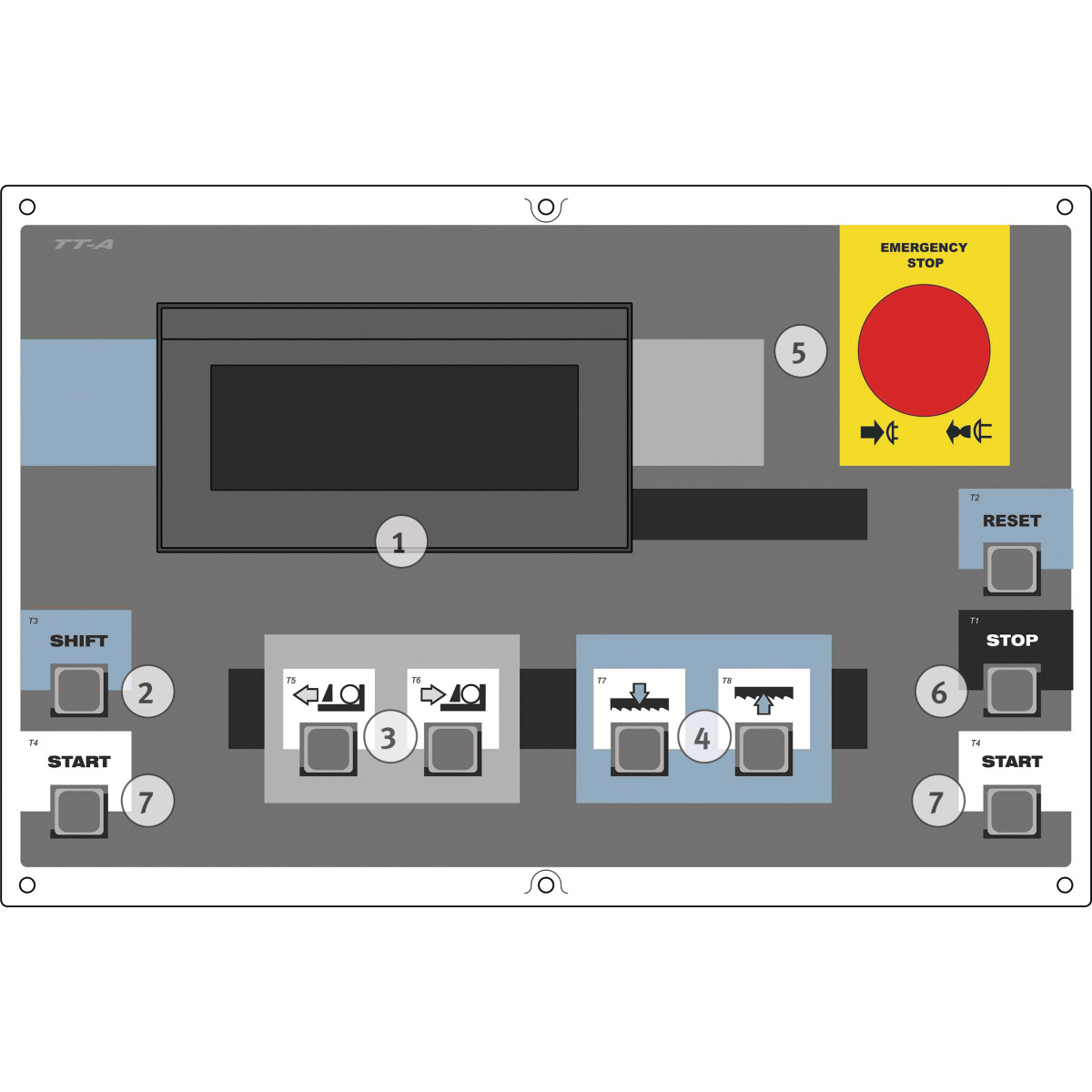

- Schwenkbares Bedienpult
- Sägeband
- Bedienwerkzeug
- Längenanschlag 1 Meter
- Kühlmittelpumpe
Merkmale
| Abmessung (L x B/T x H) | 1800 x 950 x 2100 mm |
|---|---|
| Anschlussspannung | 400 V |
| Breite/Tiefe (Produkt) ca. | 1170 mm |
| Elektrischer Anschluss | 400 V / 50 Hz |
| Geschwindigkeitsstufen | stufenlos |
| Gewicht (Netto) ca. | 650 kg |
| Gewicht ca. | 650 kg |
| Höhe (Produkt) ca. | 2040 mm |
| Länge (Produkt) ca. | 2050 mm |
| Leistung Antriebsmotor | 2,4 kW |
| Motorleistung | 2,4 kW |
| Netzfrequenz | 50 Hz |
| Sägebandabmessungen | 3660 x 27 x 0,9 mm |
| Sägebandbreite | 27 mm |
| Sägebanddicke | 0,9 mm |
| Sägebandgeschwindigkeit(en) | 20 – 100 m/min |
| Sägebandgeschwindigkeiten | 20-100 m/min |
| Sägebandlänge | 3660 mm |
| Schnittbereich Bündel rund Profil | 320 x 160 mm |
| Schnittbereich -45° rechteck liegend (Hohlprofil) | 300 x 280 mm |
| Schnittbereich -45° rund (Rohr) | 300 mm |
| Schnittbereich -45° rund (Vollmaterial) | 300 mm |
| Schnittbereich -45° rund Profil | 300 mm |
| Schnittbereich -45° rund voll | 110 mm |
| Schnittbereich -45° Vierkantmaterial liegend | 290 x 300 mm |
| Schnittbereich -60° rechteck liegend (Hohlprofil) | 190 x 200 mm |
| Schnittbereich -60° rund (Rohr) | 200 mm |
| Schnittbereich -60° rund (Vollmaterial) | 200 mm |
| Schnittbereich -60° rund Profil | 200 mm |
| Schnittbereich -60° rund voll | 80 mm |
| Schnittbereich -60° Vierkantmaterial liegend | 190 x 190 mm |
| Schnittbereich +45° rechteck liegend (Hohlprofil) | 270 x 200 mm |
| Schnittbereich +45° rund (Rohr) | 270 mm |
| Schnittbereich +45° rund (Vollmaterial) | 270 mm |
| Schnittbereich +45° rund Profil | 270 mm |
| Schnittbereich +45° rund voll | 110 mm |
| Schnittbereich +45° Vierkantmaterial liegend | 270 x 200 mm |
| Schnittbereich 0° Bündel (Rohr) | 320 x 160 mm |
| Schnittbereich 0° rechteck liegend (Hohlprofil) | 320 x 290 mm |
| Schnittbereich 0° rund (Rohr) | 300 mm |
| Schnittbereich 0° rund (Vollmaterial) | 300 mm |
| Schnittbereich 0° rund Profil | 300 mm |
| Schnittbereich 0° rund voll | 180 mm |
| Schnittbereich 0° Vierkantmaterial liegend | 320 x 300 mm |
| Tischhöhe Materialzufuhr | 800 mm |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
