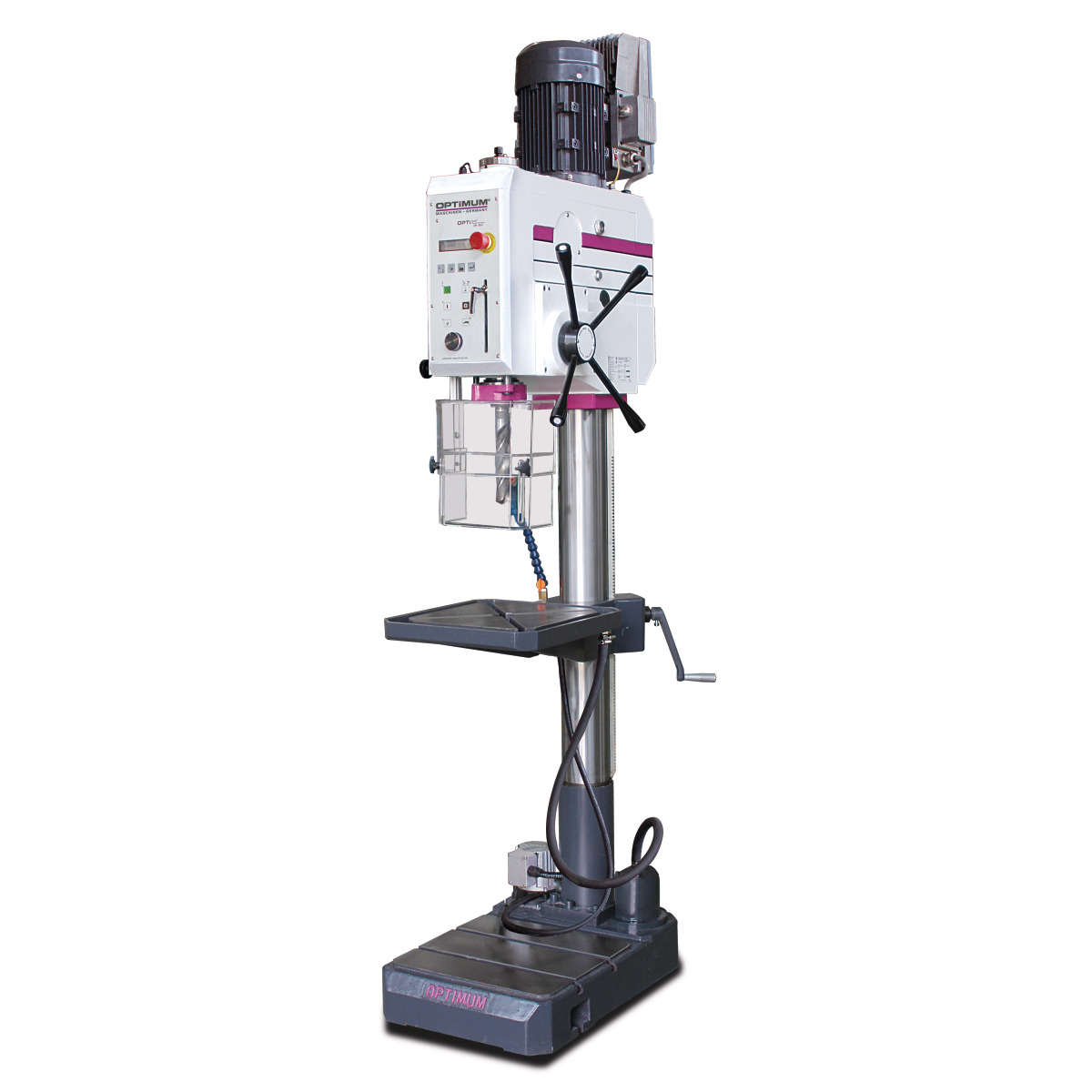

Beschreibung
- Schwere, massive Gussausführung
- Stufenlos einstellbare Drehzahlregelung
- Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
- Gewindeschneideinrichtung
- Hauptschalter
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Bohrtiefenanschlag
- 24V DC Elektronik
- Elektronischer Pinolenvorschub
- Schmutz– und wassserresistente, leicht zu reinigende Folientastatur
- Optionaler Fußschalter zum Umschalten zwischen Rechts–Linkslauf und zum Gewindeschneiden
- Vorschubabschaltung programmierbar
- Getriebe im Ölbad

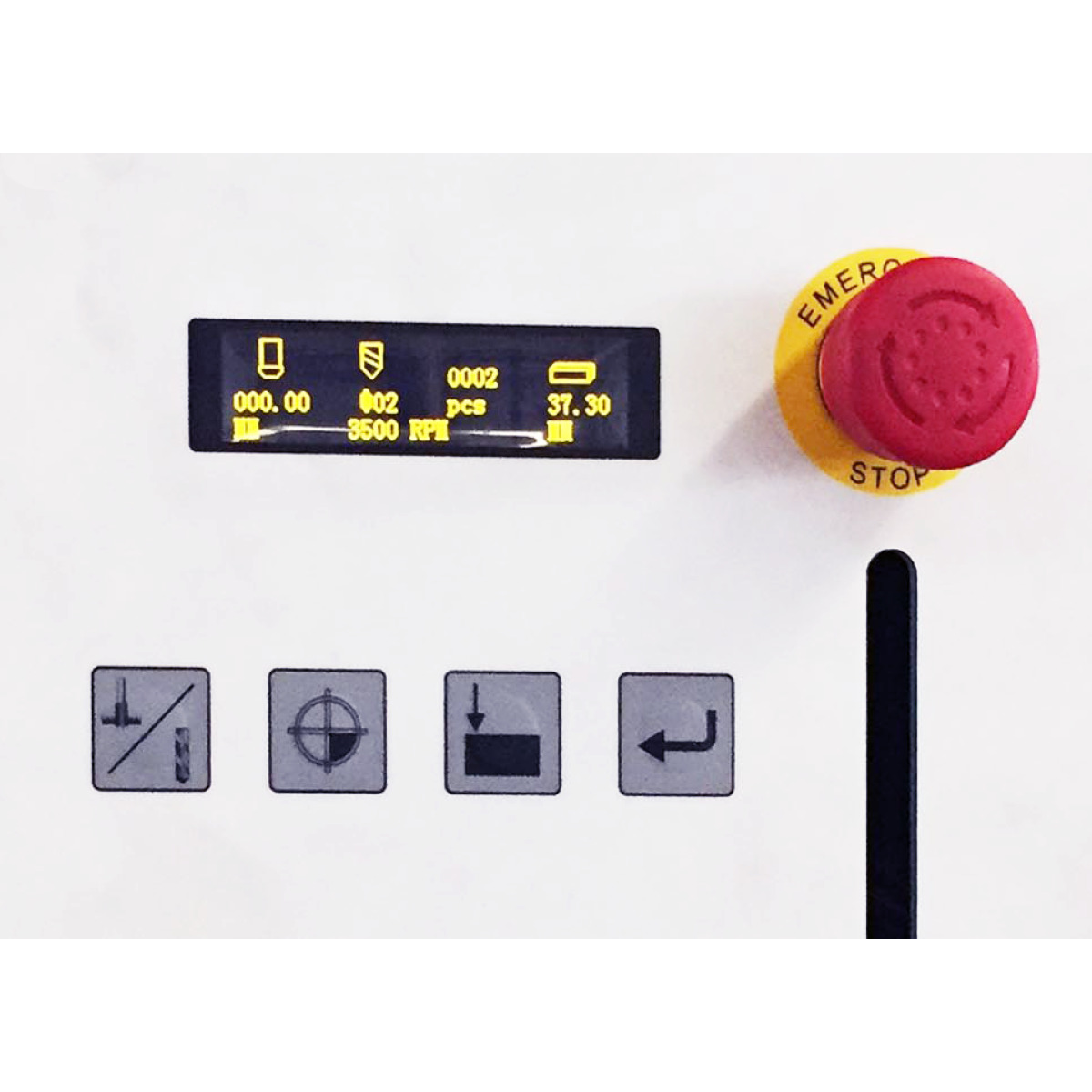

Bohr– und Gewindetiefeneinstellung
Tiefenauswahl frei einstellbar über das digitale Display. Im Gewindeschneidmodus schaltet die Maschine automatisch von rechts auf links um und schaltet bei Erreichen der Bohrtiefe automatisch ab. Werkstückzähler für Bohren / Gewinde Lieferumfang:
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- Getriebeöl
Merkmale
| Abstand Spindel - Bohrtisch max. | 800 mm |
|---|---|
| Abstand Spindel - Bohrtisch min. | 65 mm |
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 4 |
| Ausladung | 285 mm |
| Bohrleistung Stahl (S235JR) | 35 mm |
| Bohrtisch Arbeitsfläche Breite | 240 mm |
| Bohrtisch Arbeitsfläche Länge | 400 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch T-Nuten Anzahl | 2 |
| Bohrtisch T-Nuten Größe | 14 mm |
| Bohrtischdrehung | 360 ° |
| Breite/Tiefe (Produkt) ca. | 474 mm |
| Dauerbohrleistung Stahl (S235JR) | 26 mm |
| Drehzahlbereich | 30 - 2950 min-1 |
| Elektrische Spannung | 400 V |
| Gewicht (Netto) ca. | 450 kg |
| Gewindeschneiden Stahl (S235JR) | M 24 |
| Höhe (Produkt) ca. | 2175 mm |
| Länge (Produkt) ca. | 860 mm |
| Leistung Antriebsmotor | 2,2 kW |
| Netzfrequenz | 50 Hz |
| Phase(n) | 3 Ph |
| Pinolendurchmesser | 60 mm |
| Pinolenhub | 125 mm |
| Säulendurchmesser | 115 mm |
| Spindelaufnahme | MK 4 |
| Steuerung der Drehzahlregelung | elektronisch regelbar |
| Stromart | AC |
| Traglast Bohrtisch | 200 kg |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
