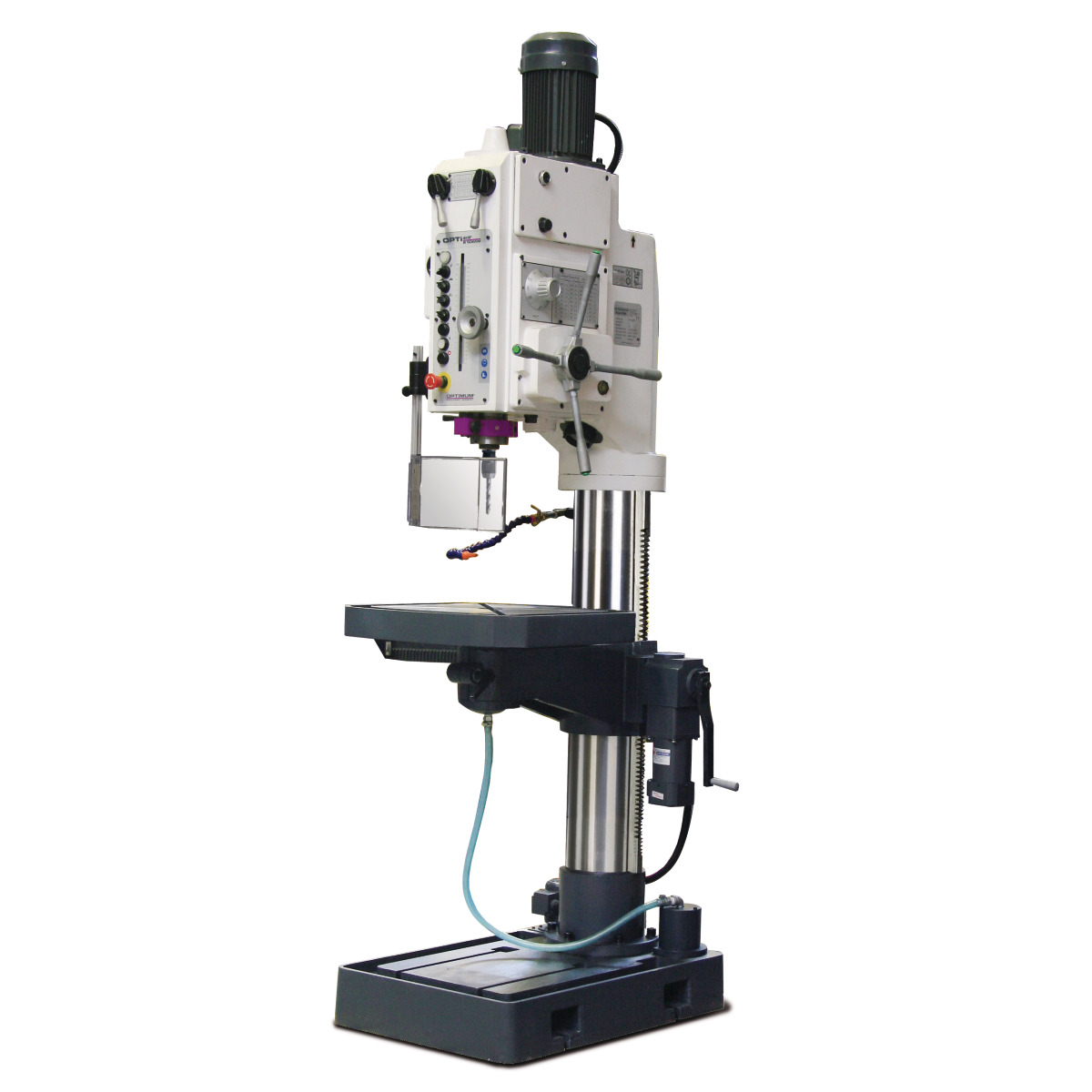

Beschreibung
- Schwere, massive Gussausführung
- Hohe Laufruhe durch geschliffene, im Ölbad laufende Getriebezahnräder
- Hohe Rundlaufgenauigkeit dank gehärteter und geschliffener Hauptspindel
- Zweistufiger Antriebsmotor
- Rechts-/Linkslauf
- Automatische Zahnradschmierung über Ölpumpe

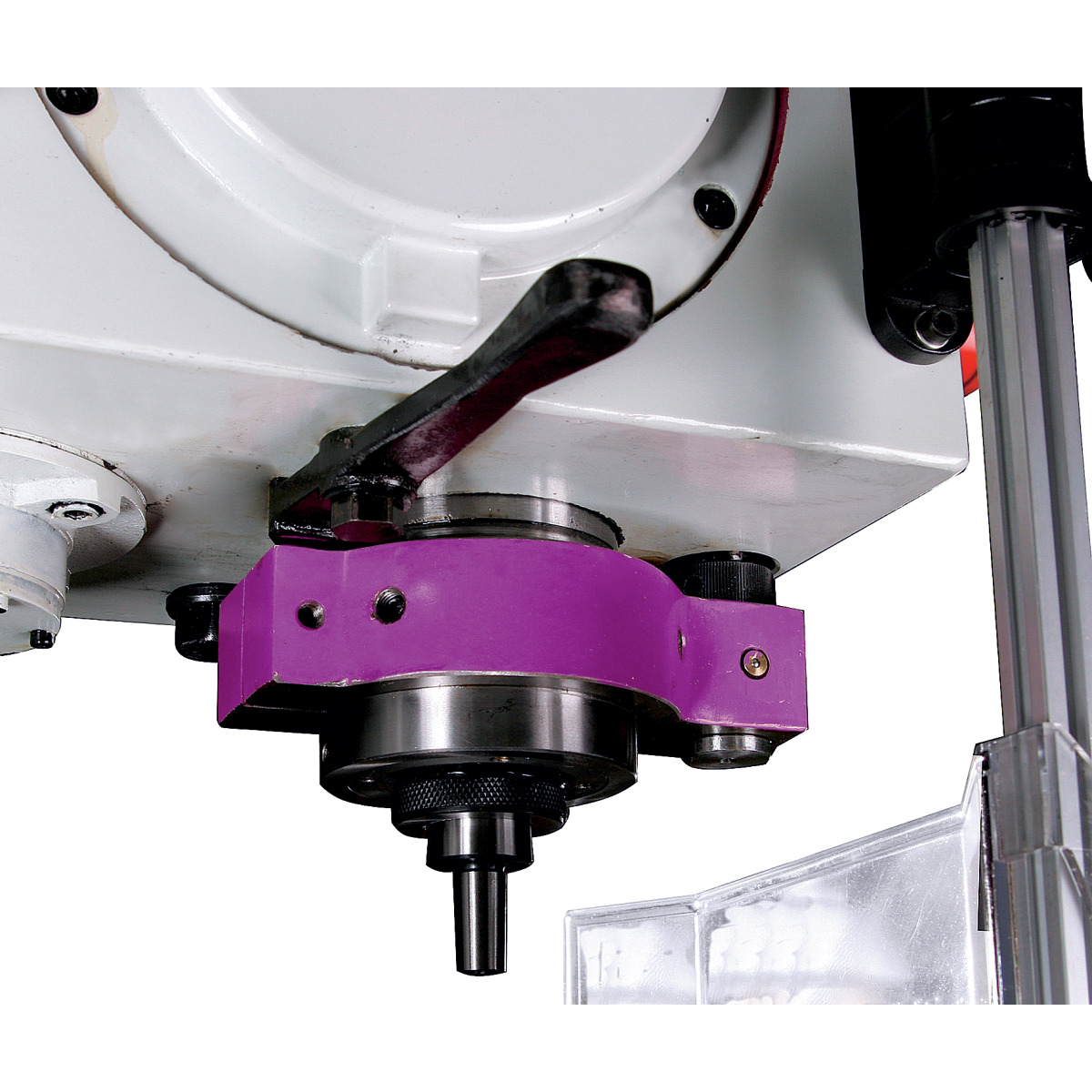

- Gewindeschneideinrichtung
- Hauptschalter und Motorschutzschalter

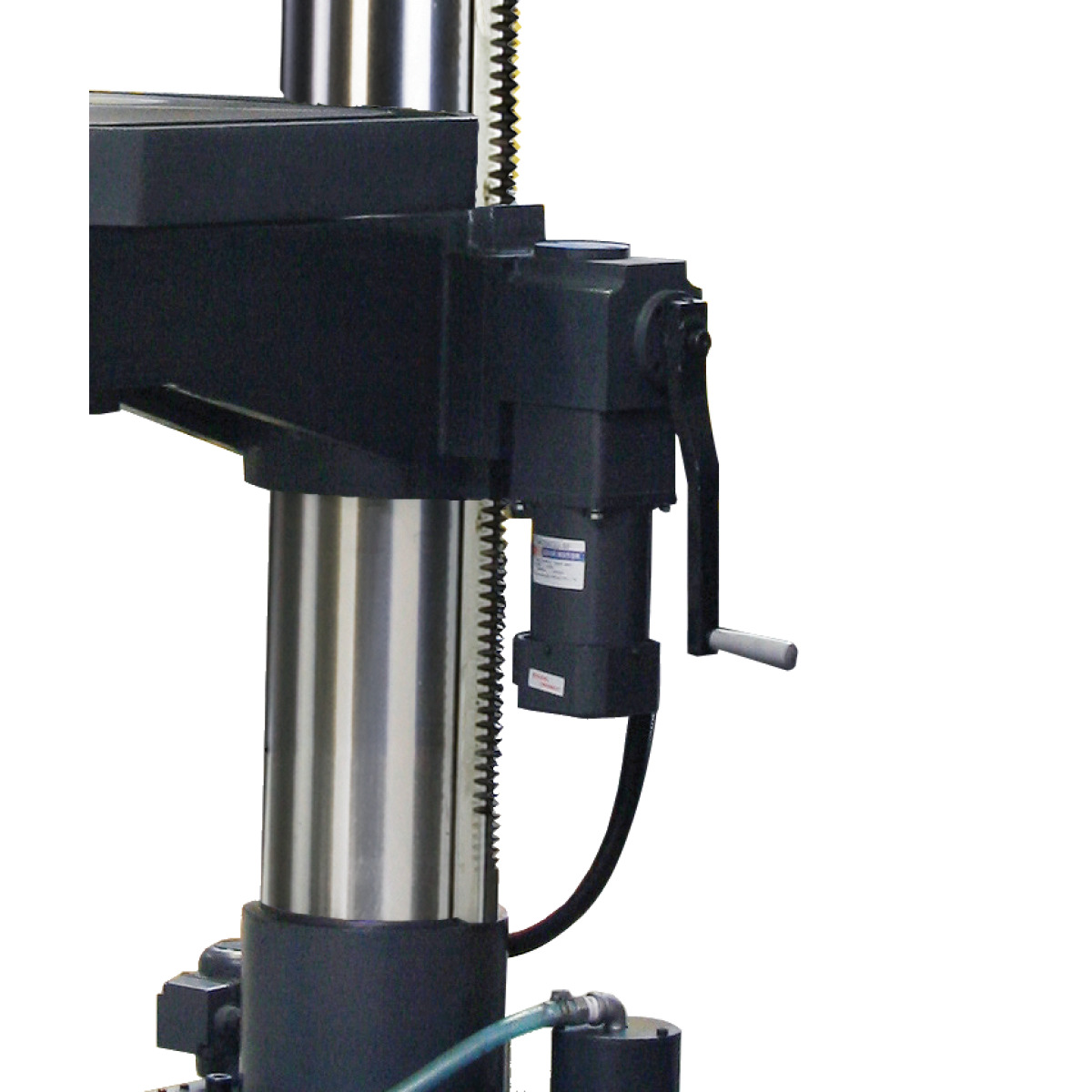

- Motorische Tischhöhenverstellung
- Im Bohrkopf integrierte Maschinenleuchte
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders

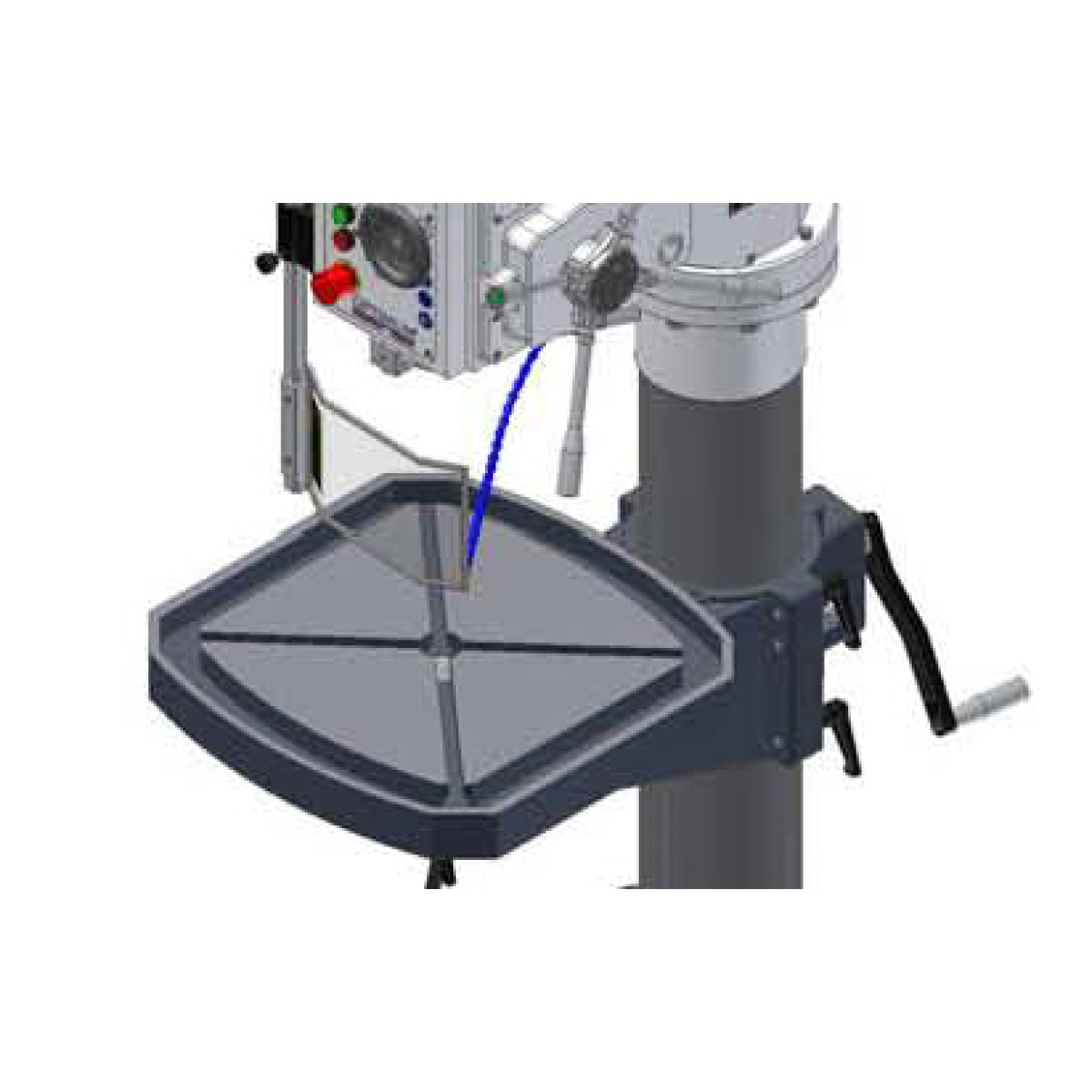

- Groß dimensionierter, massiver Bohrtisch, präzise gearbeitet mit parallel verlaufenden T-Nuten und umlaufender Kühlwasserrinne, rückseitig stark verrippt, 360° drehbar
- Kühlmitteleinrichtung und externer Kühlmitteltank kann zur leichten und vollständigen Entleerung entnommen werden
- Spänefilter nach Maschinenrichtlinie
- Extrem stabile, dickwandige Gusssäule - Säulendurchmesser 200 mm - für hohe Kraftaufnahme
- Massive Grundplatte mit parallel verlaufenden T-Nuten, präzise oberflächenbearbeitet
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- T-Nutensteine
Merkmale

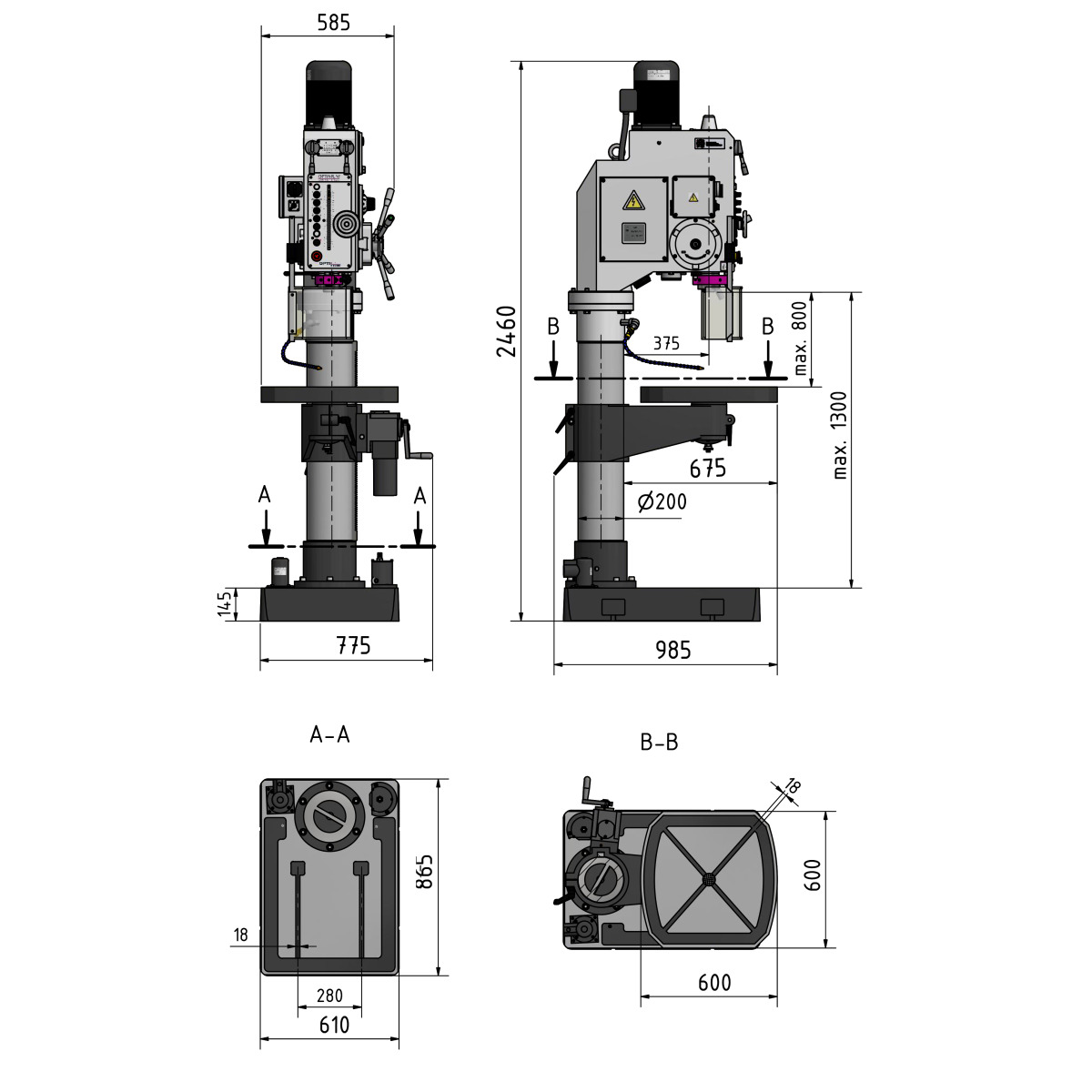

| Abmessung (L x B x H) | 985 x 775 x 2460 mm |
|---|---|
| Abstand Spindel - Bohrtisch max. | 800 mm |
| Abstand Spindel - Maschinenfuß | max. 1300 mm |
| Abstand Spindel - Maschinenfuß max. | 1300 mm |
| Anschlussspannung | 400 V |
| Anzahl der Drehzahlbereiche | 18 Stufen |
| Arbeitsfläche Maschinenfuß | 600 x 520 mm |
| Ausladung | 375 mm |
| Bohrleistung Stahl (S235JR) | 50 mm |
| Bohrtisch Arbeitsfläche Breite | 600 mm |
| Bohrtisch Arbeitsfläche Länge | 600 mm |
| Bohrtisch Art der T-Nuten | diagonal |
| Bohrtisch schwenkbar/drehbar | +/-90 Grad |
| Bohrtisch T-Nuten Anzahl | 2 |
| Bohrtisch T-Nuten Größe | 18 mm |
| Bohrtischdrehung | ± 90 ° |
| Bohrtischgröße (LxB) | 600 x 600 mm |
| Breite/Tiefe (Produkt) ca. | 775 mm |
| Dauerbohrleistung Stahl (S235JR) | 45 mm |
| Drehzahlbereich | 54 – 2090 min¯¹ |
| Elektrischer Anschluss | 400 V / 3 Ph ~50 Hz |
| Gesamt-Anschlusswert | 2,4 / 3,0 kW |
| Gesamtgewicht ca. | 950 kg |

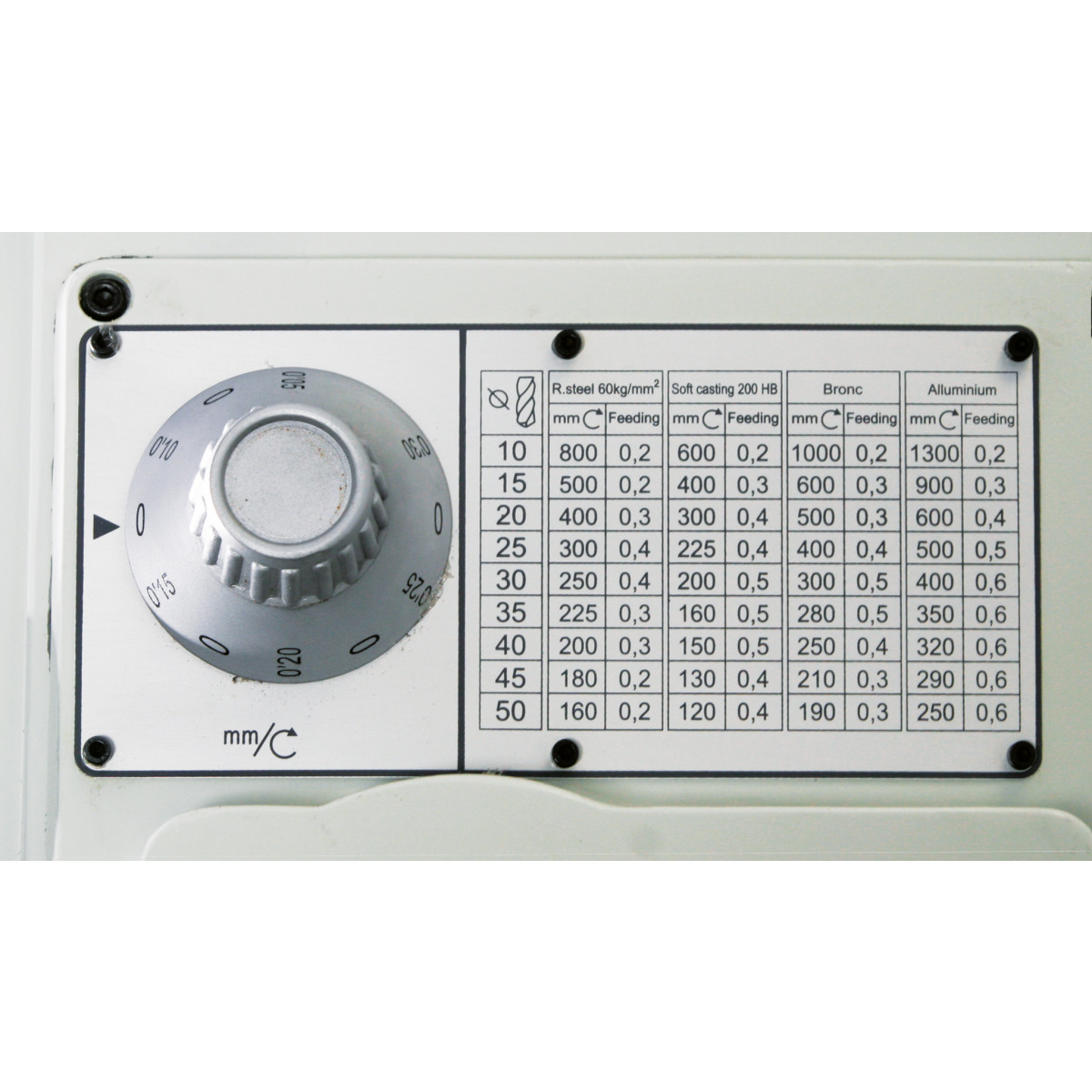

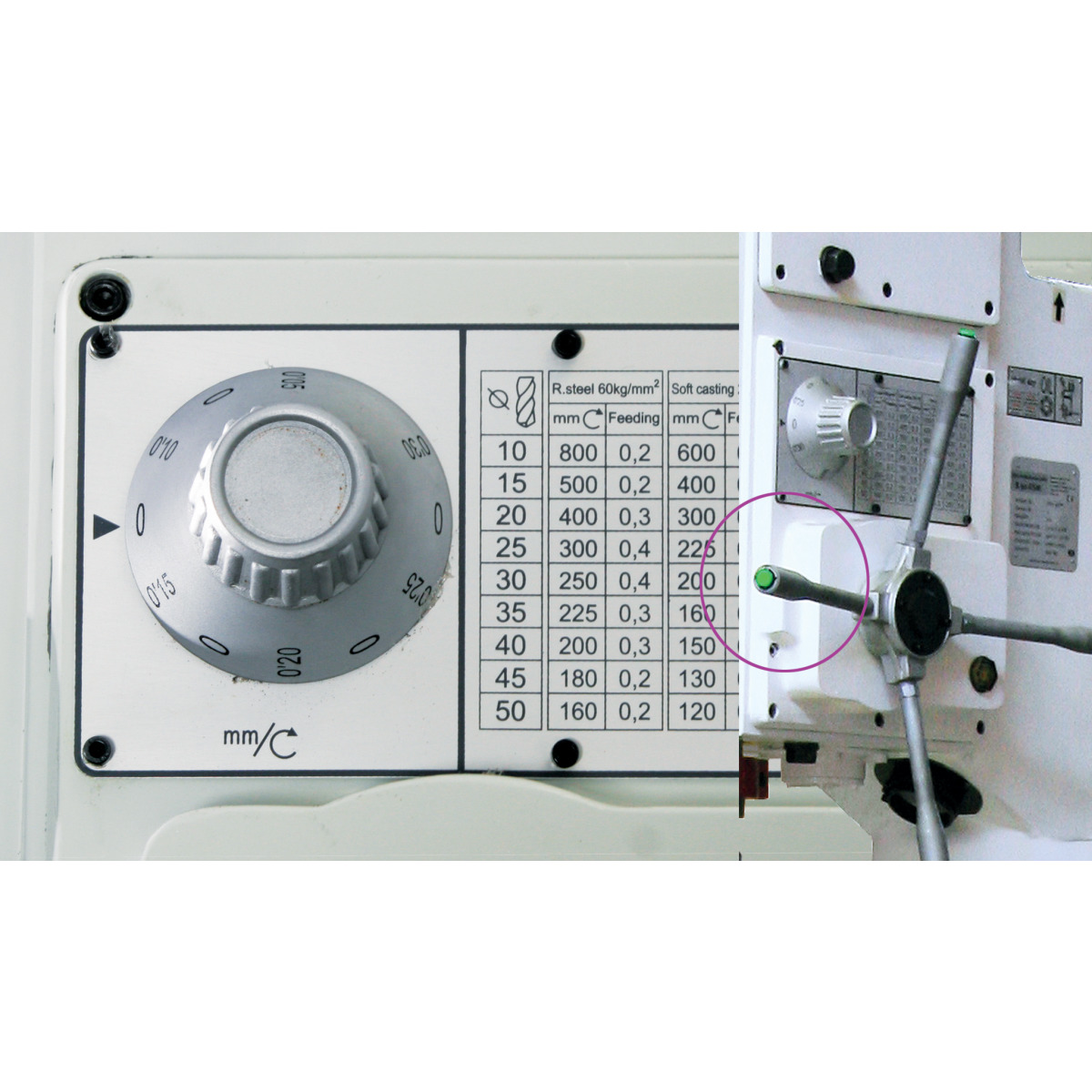

| Geschwindigkeit Pinolenvorschub | 0,05 – 0,3 mm/U |
| Geschwindigkeitsstufen Pinolenvorschub | 6 Stufen |
| Gewicht (Netto) ca. | 950 kg |
| Gewindeschneiden Stahl (S235JR) | M 42 |
| Höhe (Produkt) ca. | 2460 mm |
| Kühlmittelpumpe Leistung Antriebsmotor | 40 W |
| Länge (Produkt) ca. | 985 mm |
| Leistung Antriebsmotor | 2,4 / 3,0 kW |
| Maschinenfuß Arbeitsfläche Breite | 520 mm |
| Maschinenfuß Arbeitsfläche Länge | 600 mm |
| Maschinenfuß T-Nuten Abstand | 280 mm |
| Maschinenfuß T-Nuten Anzahl | 2 |
| Maschinenfuß T-Nuten Größe | 18 mm |
| Maschinenfuß T-Nutengröße | 18 mm |
| Motor-Kühlmittelpumpe | 40 W |
| Netzfrequenz | 50 Hz |
| Pinolenhub | 230 mm |
| Pinolenvorschub | 6 Stufen, 0,05-0,3 mm/U |
| Säulendurchmesser | 200 mm |
| Spindelaufnahme | MK 4 |
| Spindeldrehzahl | 54 - 2.090 min-1 |
| Stufenanzahl | 18 Stufen |
| T-Nutengröße | 18 mm, diagonal verlaufend |
| Traglast Bohrtisch | 300 kg |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
