Beschreibung
- Inverter Motor
- Präzise verarbeitet
- Besonders ruhiger Lauf
- Gegengewicht erleichtert das Verstellen der Z-Achse
- Stufenlose Drehzahlregelung

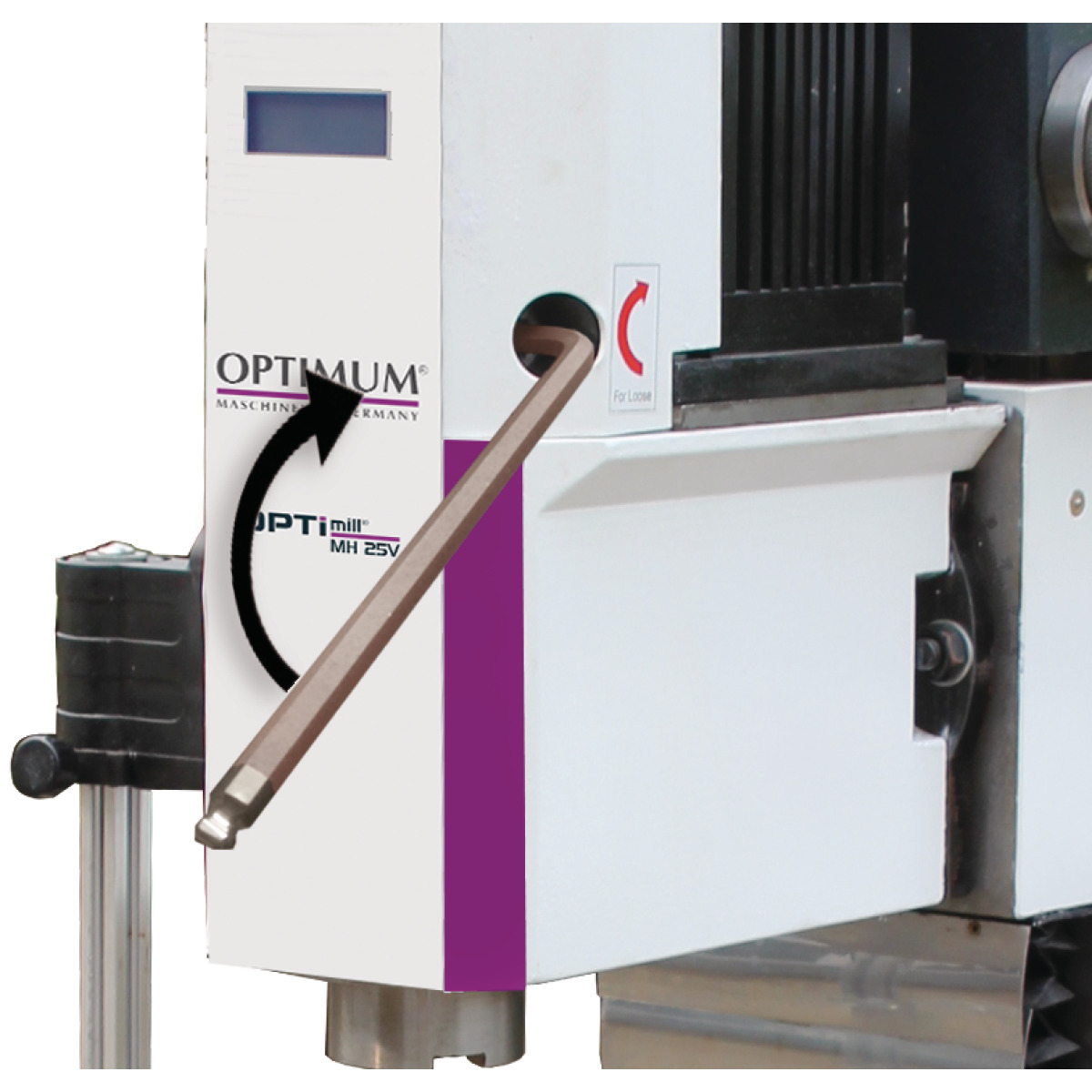

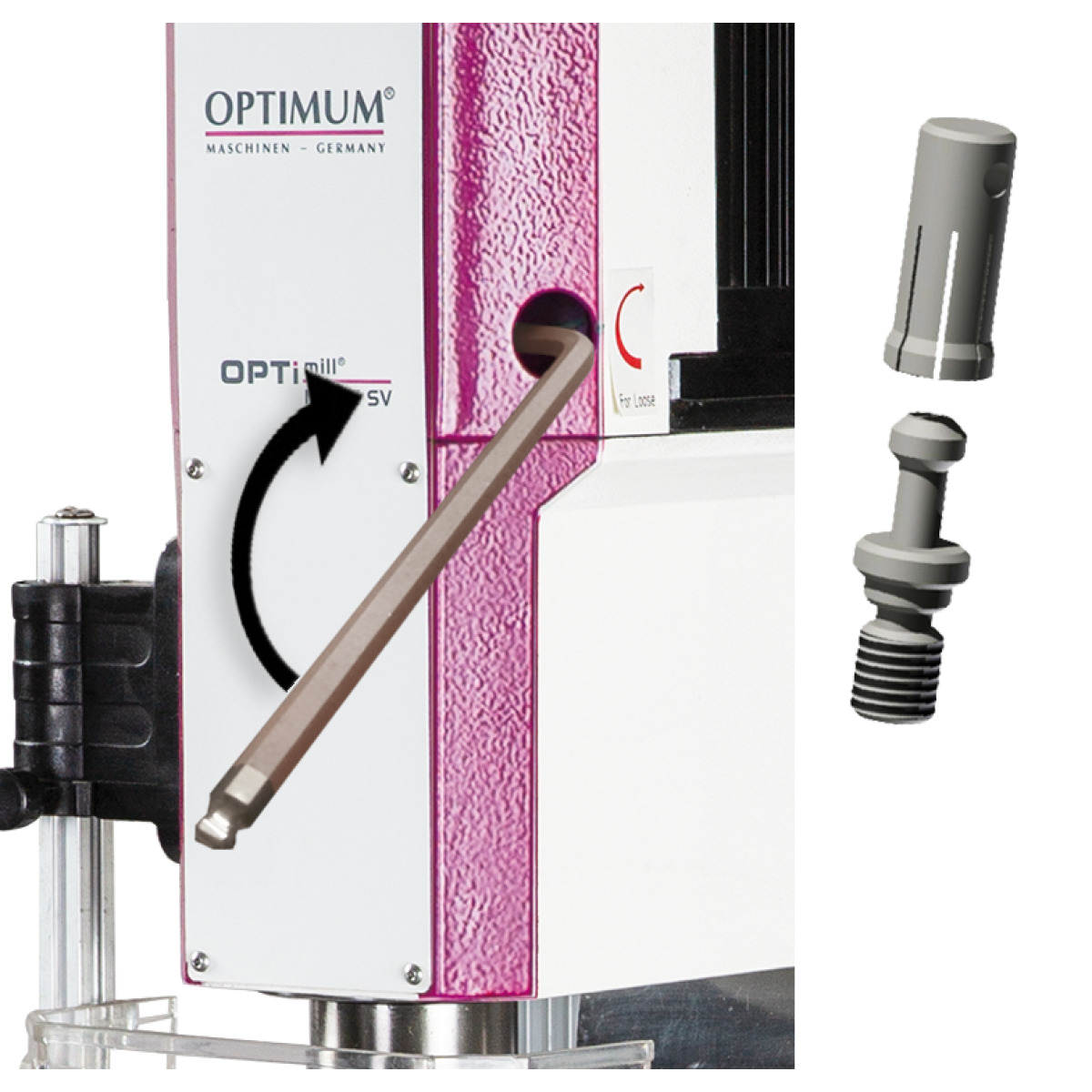

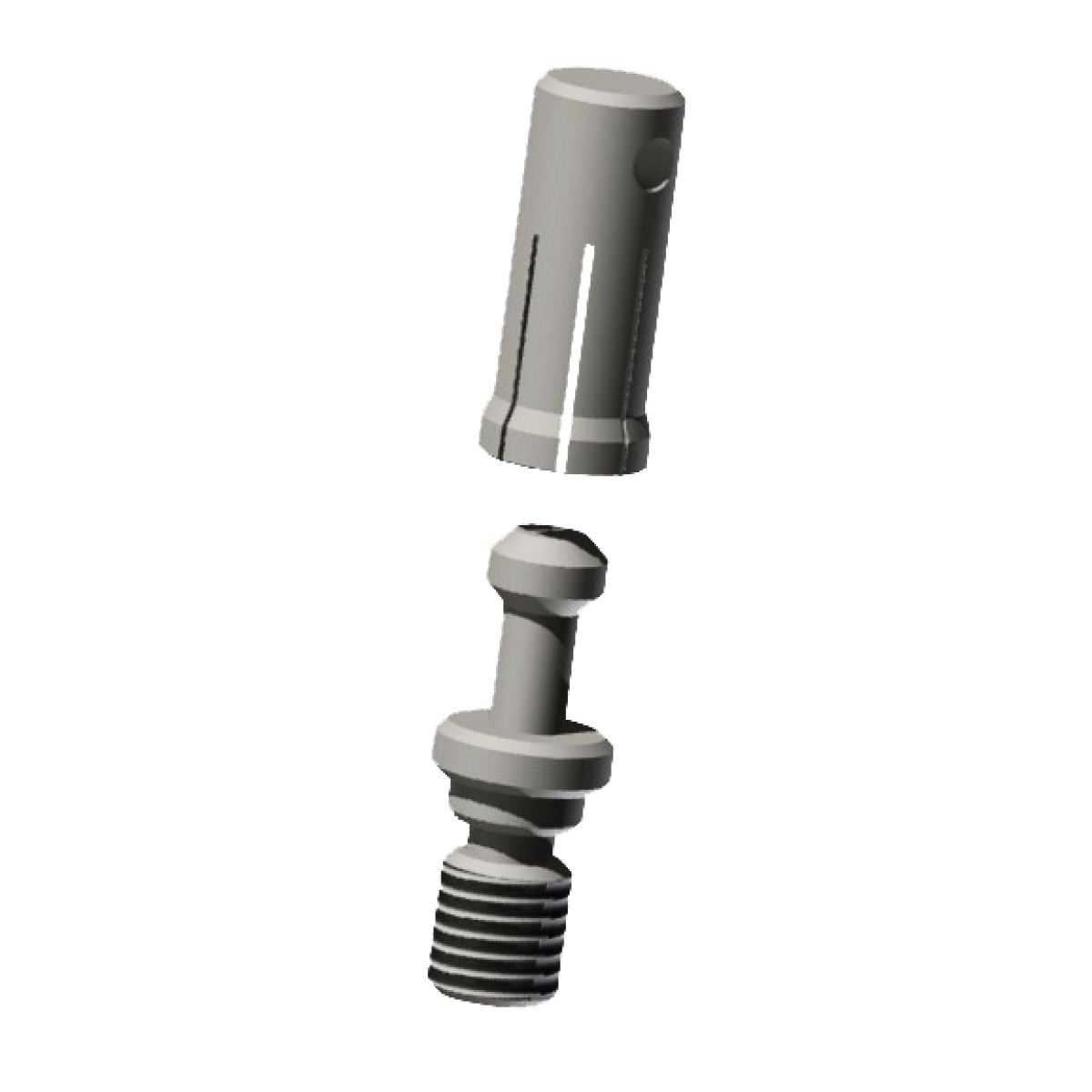

- Einfacher Werkzeugwechsel durch Werkzeugschnellspannsystem

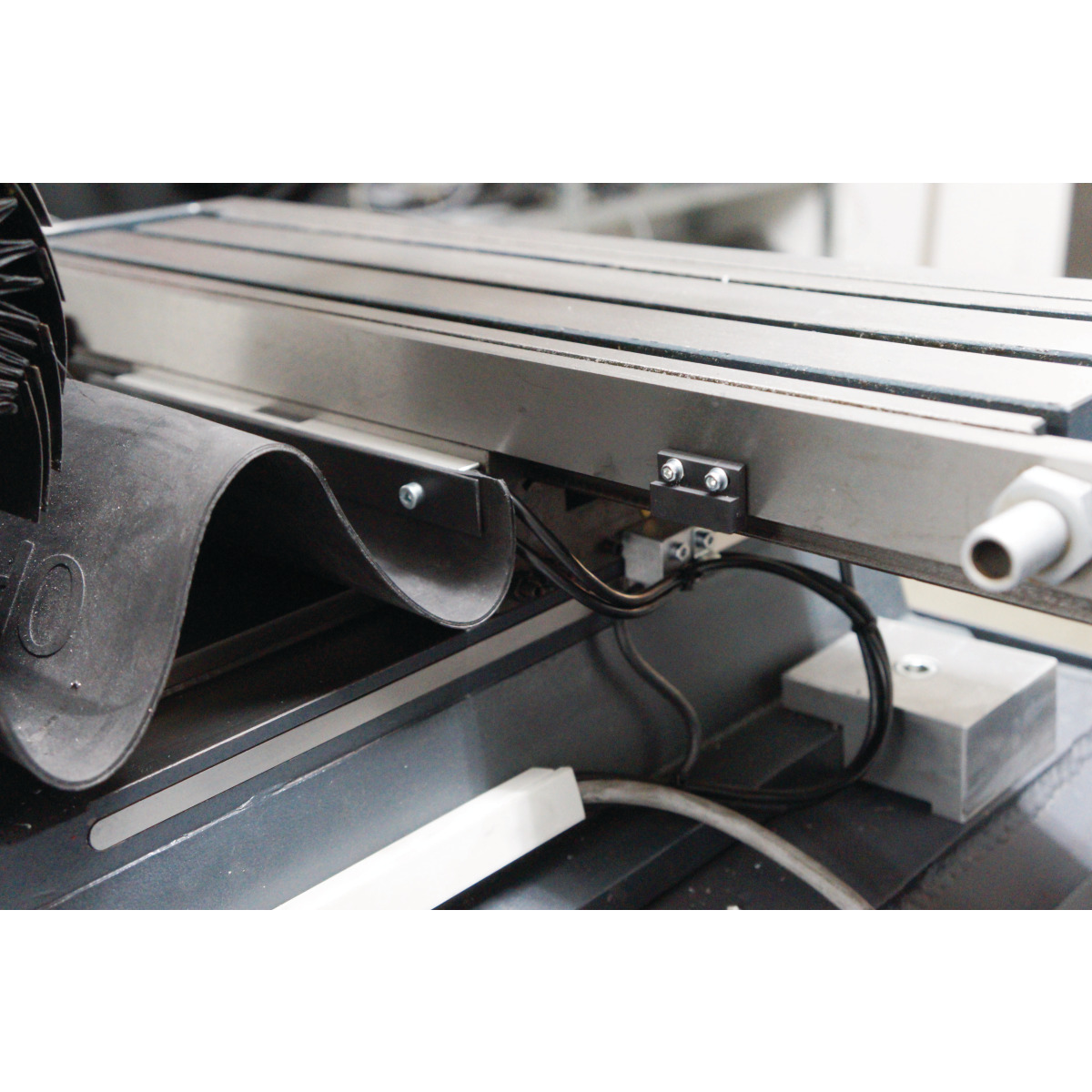

- Vorbereitete Nut für die nachträgliche Montage der Magnetbänder
- Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
- Stabile Schwalbenschwanzführung, präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
- Schrägkugellager in den Achsen
- Bohr-Fräskopf um ± 45° schwenkbar

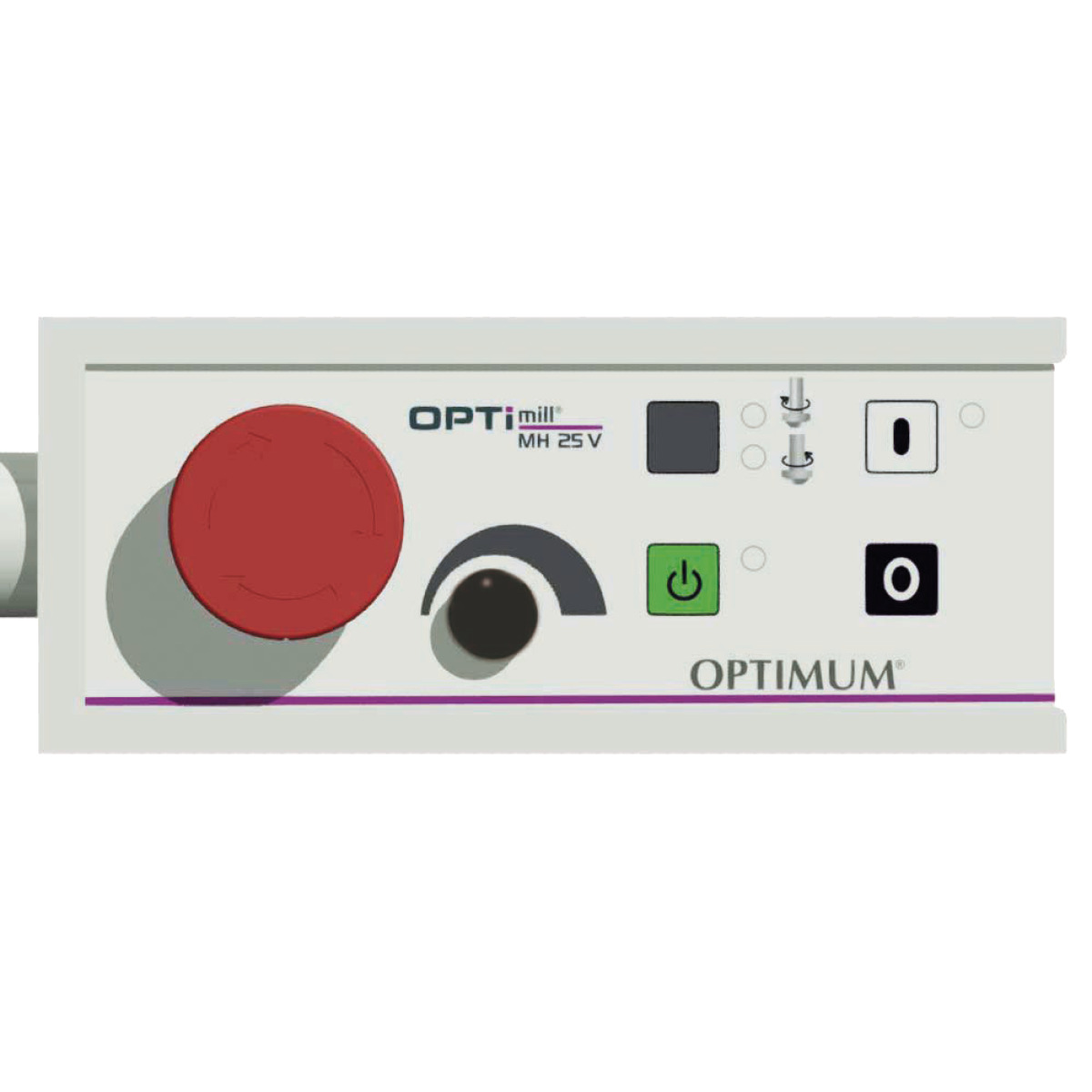

- Rechts/Linkslauf
- Höhenverstellbare Schutzscheibe mit Mikroschalter
- Leicht ablesbare Drehzahlanzeige im Fräskopf
Merkmale

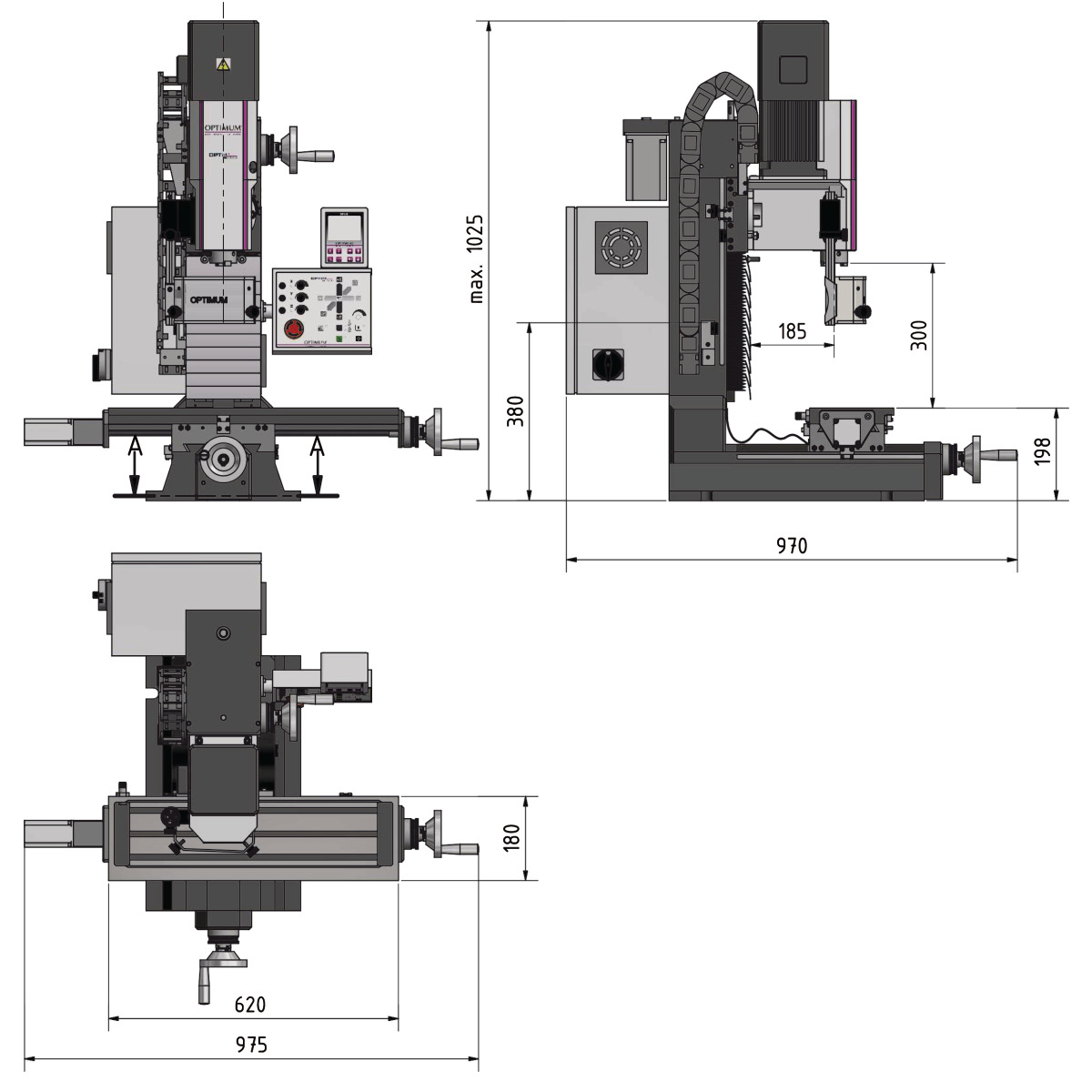

| Abmessung (L x B x H) | 970 x 955 x 1.025 mm |
|---|---|
| Abstand Spindel - Kreuztisch | 300 mm |
| Abstand Vertikalspindel - Horizontalfrästisch max. | 300 mm |
| Abstand Vertikalspindel - Horizontalfrästisch min. | 0 mm |
| Anschlussspannung | 230 V |
| Ausladung | 185 mm |
| Breite/Tiefe (Produkt) ca. | 955 mm |
| Drehmoment Antriebsmotor | 10 Nm |
| Elektrische Spannung | 230 V |
| EMV-Klasse | C2 |
| Fräskopf Schwenkbereich | 45 ° |
| Gesamt Anschlusswert | 2 kW |
| Gesamt-Anschlusswert | 2 kW |
| Getriebestufen | Drehzahl elektronisch regelbar |
| Gewicht (Netto) ca. | 192 kg |
| Gewicht ca. | 186 kg |
| Höhe (Produkt) ca. | 1025 mm |
| Horizontalfrästisch Breite | 180 mm |
| Horizontalfrästisch Länge | 620 mm |
| Horizontalfrästisch T-Nuten Abstand | 50 mm |
| Horizontalfrästisch T-Nuten Anzahl | 3 |
| Horizontalfrästisch T-Nuten Größe | 12 mm |
| Horizontalfrästisch Traglast max. | 30 kg |
| Kreuztisch (Länge x Breite) | 620 x 180 mm |
| Länge (Produkt) ca. | 970 mm |
| Leistung Antriebsmotor | 1,5 kW |
| Messerkopfgröße max. | 50 mm |
| Netzfrequenz | 50 Hz |
| Norm | DIN EN 55011 |
| Phase(n) | 1 Ph |
| Schaftfräsergröße max. | 25 mm |
| Spindelaufnahme | BT 30 |
| Spindeldrehzahl | 200 - 4.000 min-1 |
| Stromart | ~ |
| T-Nuten Abstand | 50 mm |
| T-Nuten Anzahl | 3 |
| T-Nutengröße | 12 mm |
| Traglast Kreuztisch max. | 30 kg |
| Verfahrweg X-Achse | 400 mm |
| Verfahrweg X-Achse manuell | 400 mm |
| Verfahrweg Y-Achse | 210 mm |
| Verfahrweg Y-Achse manuell | 210 mm |
| Verfahrweg Z-Achse | 270 mm |
| Verfahrweg Z-Achse manuell | 270 mm |
| Vertikalspindel Anzahl der Drehzahlbereiche | 1 |
| Vertikalspindel Ausladung | 185 mm |
| Vertikalspindel Drehbereich Fräskopf Z - X Ebene | 30 Grad |
| Vertikalspindel Drehmoment Antriebsmotor Normalbetrieb | 10 Nm |
| Vertikalspindel Drehzahlbereich | 200 – 4000 min¯¹ |
| Vertikalspindel Leistung Antriebsmotor Normalbetrieb | 1,5 kW |
| Vertikalspindel Spindelaufnahme | BT 30 |
| Vertikalspindel Steuerung der Drehzahlregelung | elektronisch regelbar |
Hersteller
Stürmer Maschinen GmbH
Dr.-Robert-Pfleger-Str. 26
96103 Hallstadt
0951/96555-0
www.stuermer-maschinen.de
info@stuermer-maschinen.de
Sicherheitsbestimmungen
Sicherheitshinweise
Allgemeine Sicherheitshinweise
• Alle elektrischen Anschlüsse müssen von einem autorisierten Elektriker ausgeführt werden
• Maschinen dürfen nur mit funktionierenden Sicherheitseinrichtungen betrieben werden
• Lassen Sie nur geschultes Personal die Maschine bedienen
• Wartungs- und Reparaturarbeiten dürfen nur von geschulten Personal durchgeführt werden
• Arbeiten Sie nie unter Einfluss von konzentrationsstörenden Krankheiten, Medikamenten, Drogen oder Alkohol
• Vor Wartungs- oder Reparaturarbeiten sind Maschinen immer von Spannungsversorgung zu trennen
• Tragen Sie enganliegende Kleidung und nehmen Sie sämtliche Gegenstände ab, die ein Hängenbleiben in Maschinen begünstigen können.
• Benutzen Sie Original-Ersatzteile und Zubehör
• Halten Sie Körperteile fern von beweglichen Teilen der Maschinen.
• Bei Fehlfunktion oder besonderen Auffälligkeiten muss der Betrieb umgehend eingestellt werden, bis die Ursache geklärt und der Fehler behoben ist.
• Vermeiden Sie es Maschinen zu überlasten. Arbeiten sie immer im zugelassen Leistungsbereich (techn. Daten)
• Versichern Sie sich stets das sich niemand in den Gefahrenbereichen der Maschinen aufhält.
• Versichern Sie sich vor Verwendung der Maschinen das sich die Sicherheitseinrichtungen vorschriftsmäßig Funktionieren
• Lesen Sie die Betriebsanleitung und machen Sie sich mit den Sicherheitseinrichtungen vertraut.
• Halten Sie den Arbeitsbereich sauber und aufgeräumt um Gefahrenquellen zu minimieren
• Nehmen Sie keine Veränderung an Maschinen vor
• Trage Sie zum Schutz ihres Gehörs einen Gehörschutz
• Tragen Sie beim Umgang mit Chemikalien oder scharfen Gegenständen entsprechende Sicherheitshandschuhe
• Tragen Sie zum Schutz Ihrer Füße entsprechende Sicherheitsschuhe
• Tragen Sie entsprechende Sicherheitskleidung
• Beachten und Befolgen Sie unbedingt alle Sicherheitsanweisungen die auf dem Produkt angebracht oder dem Produkt beigelegt sind.
